Die seltsamen Methoden des H.P. Wanninger: Karton-Modul-Tischanlage in Spur N

In der Zwischenzeit sind die bestellten Verbindungsgleise gekommen





...und der erste Verbindungsmodul-Kasten ist im Rohbau fertig:





Der erste Testaufbau  mit montierten Gleisen:







verlief auf den ersten Blick problemlos. Auch die ersten Testfahrten funktionierten…

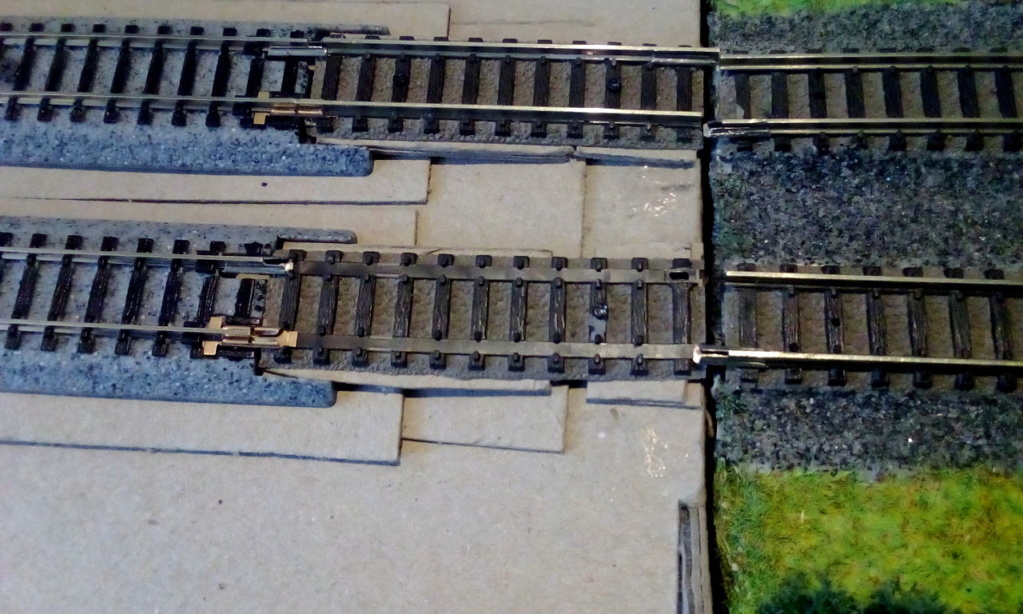

...allerdings offenbarte der nahe Blick schröckliches



Wie bei diesen Gleislücken die Probefahrt überhaupt geklappt hat???

Mist, nun, reparieren ist angesagt

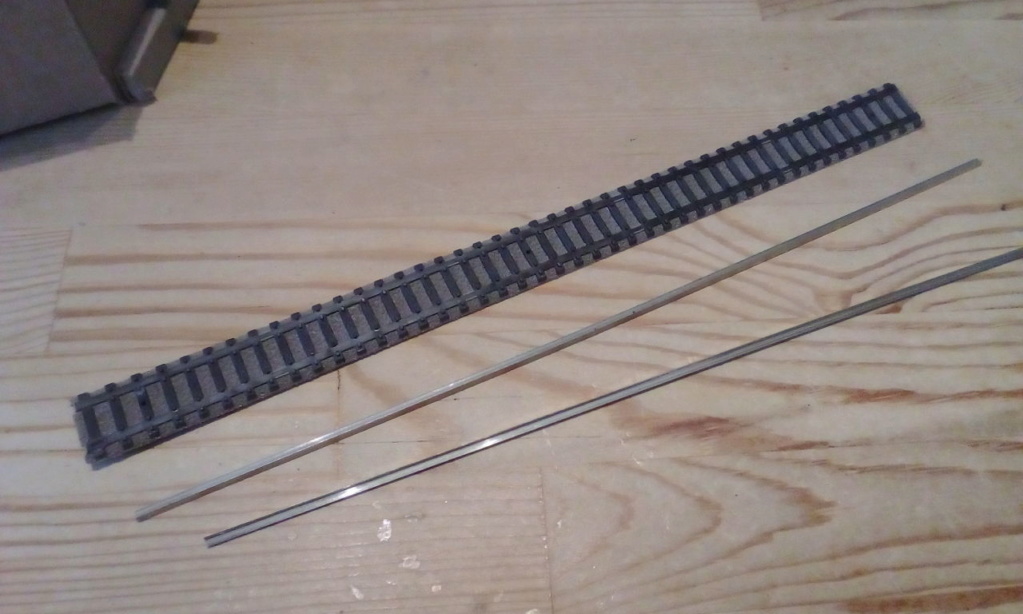

Ein Fleischmann Gleis wird von seinen Schienensträngen befreit:

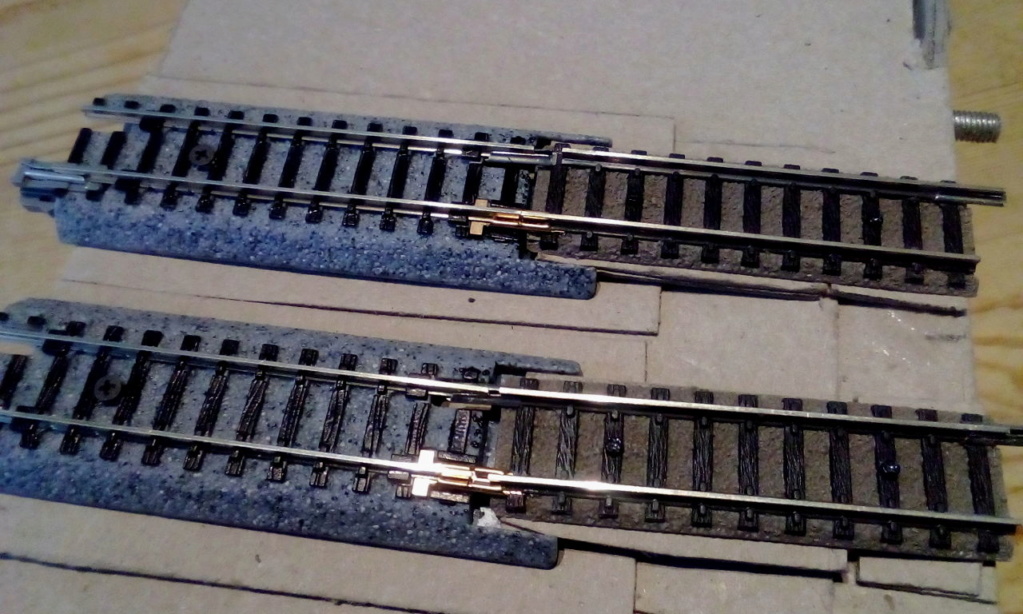

Ein gleisloses Stück Bahnkörper wird eingepasst und mit Schienen bestückt, die passend abgelängt werden:





Ahhhhh, eine erneute Probefahrt:



...ergab nun ein fehlerlos passendes Gleisstück….

Was mit Karton alles möglich ist! Der unterschätzte Werkstoff! Saubere Schienenstöße sind das A und O des Modellbahners. Weiß ich noch aus meiner Kindheit. Meine Gratulation zur Lösung des Problems! Gruß Michael (maxl)
P.S.: "Meinen" Glaskasten sehe ich hier mit Freude am Werk! Bei mir steht er bloß in der Vitrine...

Och Mönsch Michael.... ,

Dein kleiner Glaskasten will doch auch fahren.....



---------

Nun wird das Modul fertiggestellt:

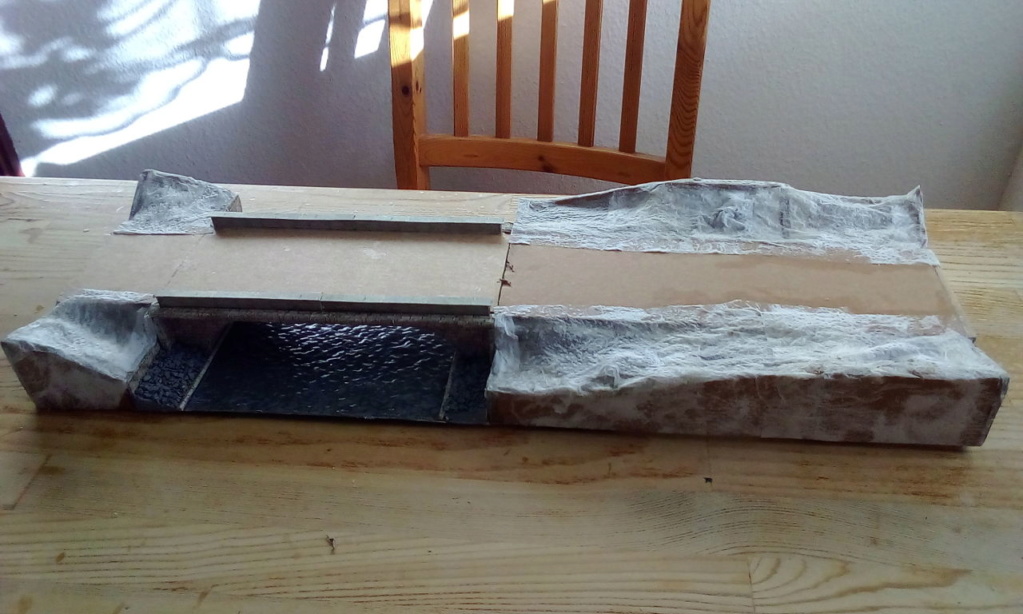

Pappmacheeeééééé:



Farbe:





Grüngekrümes:



Gebüschel:





Jaaaaa, kommt hin….

Bevor das fertige erste überarbeitete FleischAto Modul gezeigt wird, hier mal ein kleiner Rückblick:

Die erste Gerade entstand ja aus Fleischmann-Schienen und mehr oder weniger zusammengekleisterten Pappteilen. Des weiteren bestand dieser Anlagenteil aus 2! Modulen:

1. Modul:

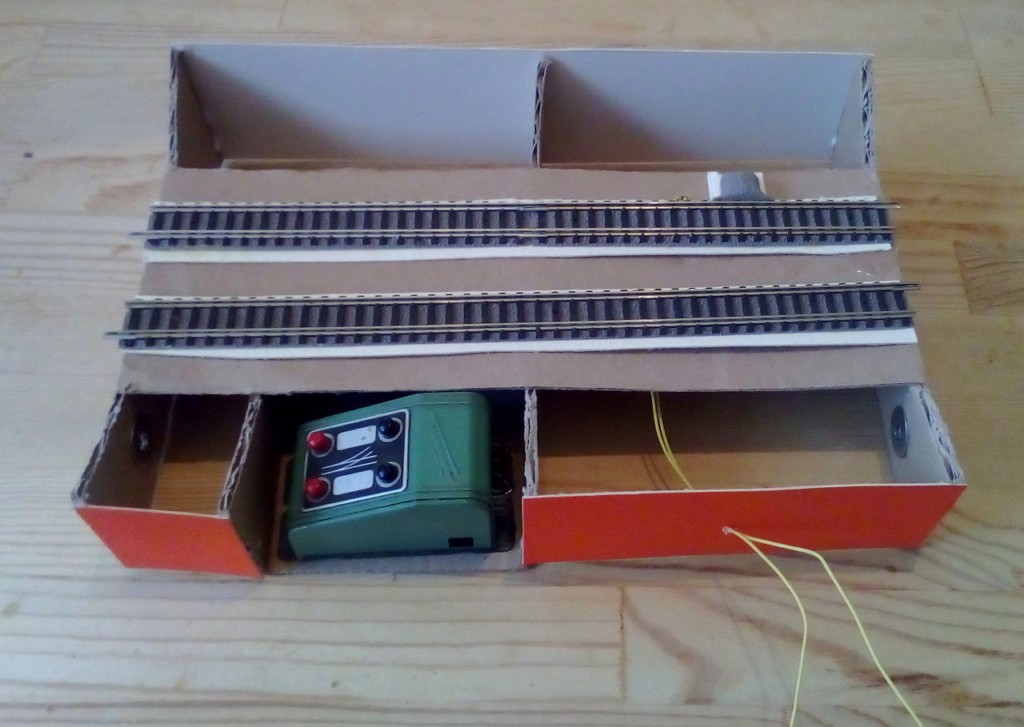

2. Modul, mit Aussparung für geplanten Weichentaster der Kurvenweichen:







Naja, ich war noch jung und unerfahren….

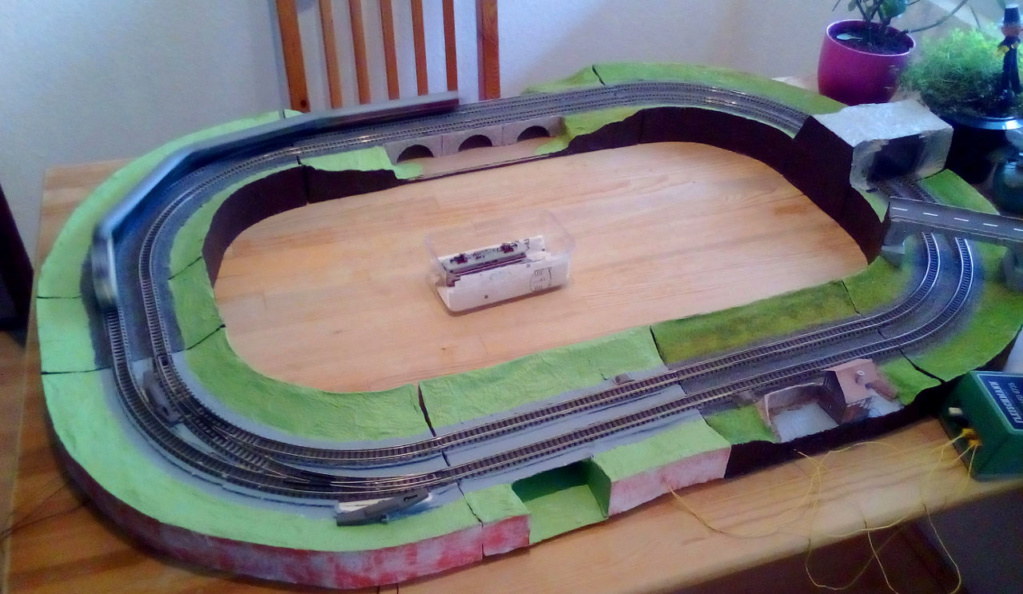

Die fahrbereite Tisch-Modul-Anlage sah dann zuerst so aus:

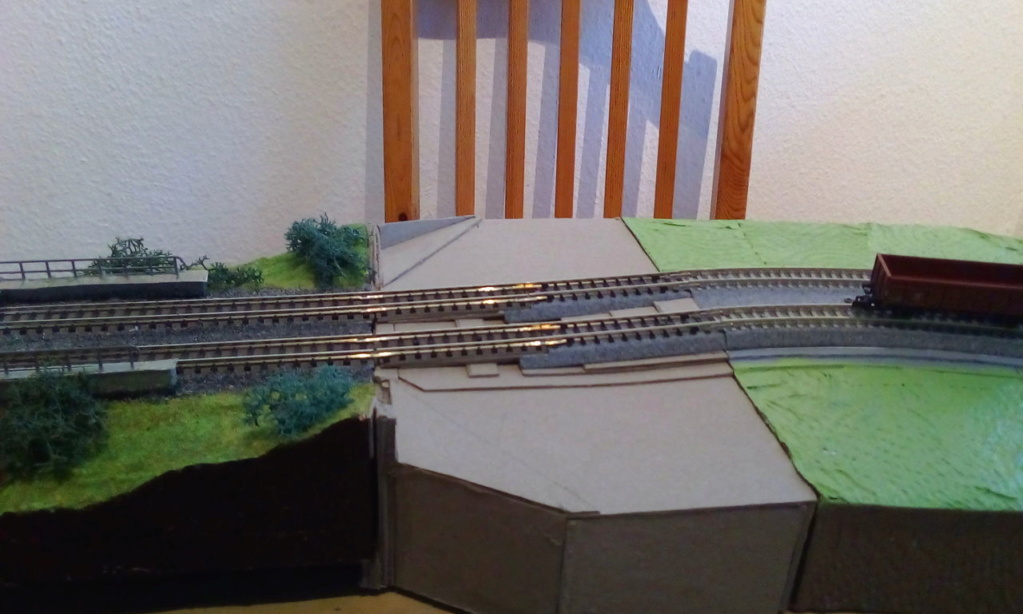

Nach dem Umbau der Kurven auf Kato Gleis sieht das erste Modul nun so aus:







Die überhöhten Kato Kurven können leicht mit einem Klick angefügt werden (und verschraubt auch noch);

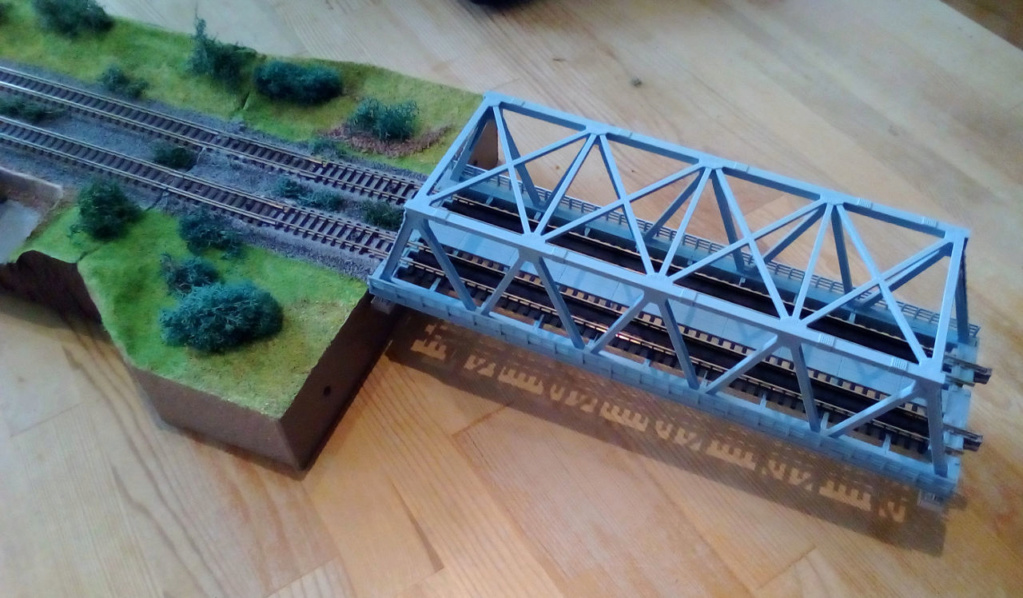

Mögliche Erweiterungen mit Kato Doppelgleisen steht darüber hinaus nichts im Wege:



Das erste Modul besteht nun aus 3 Teilen, welche fest verschraubt sind (und auch besser bleiben)




Abmessung des Moduls:

Gesamtänge:   57cm

Breite: 15cm & 21cm

Sagen Sie mal Herr Wanni-San, mir fallen Deine Abmessungen der Module auf, hast Du die selber festgelegt oder sind das FREMO-Normen?

Frank Kelle schrieb:t oder sind das FREMO-Normen?

Was sind denn FREMO-Normen ???


Helmut

Helmut_Z schrieb:

Frank Kelle schrieb:t oder sind das FREMO-Normen?

Was sind denn FREMO-Normen ???


Helmut

Die Module sind z.B in der Grösse, bei der Gleislage etc, genormt Helmut

Code:

https://www.fremo-net.eu/fremo-startseite/

Stichwort FREMO:

Während hier die Stirnprofile genormt sind, damit alle Modellbauer der Welt ihre Module an-ein-ander schrauben können ,
sind meine Module ...äh... , speziell nur für meine Modul-Eisenbahn ...

--------

So, in der Zwischenzeit bin ich gerade beim 2. Zwischen-Übergangs-Modul :



Nach leichten Anpassungen (Unterkleben mit passenden Pappstücken) läuft es auch hier sehr gut:



Die erweiterte Probefahrt mit dem Glaskasten (Huhuuuuuu Michael   ) verläuft sehr vielversprechend….

Ich weiß, ich weiß, mein Glaskasten - korrekterweise meine Glaskästen! - befinden sich in Käfighaltung... Beste Grüße an das Freilandhuhn auf der Modulstrecke! Und Gratulation zum zweiten Übergangsmodul! Gruß Michael (maxl)

Hallo Helmut,
so wie Du Deine Anlage aufbaust gefällt mir gut.
Es gibt da noch das T-TRAK Modulsystem das auf kleineren Raum seine Modellbahn aufbaut, bedingt durch den begrenzten Wohnraum.
Angefangen hat das in Japan mit einer Modultiefe von 210 mm.
Es werden dort die Kato-Unitrackgleise verwendet, so wie Du sie einsetzt.
Es gibt im Internet von T-TRAK sehr gute Anregungen für dieses kleine Modulsystem, ansehen lohnt sich, auf jeden Fall.

Gruß Helmut

HELMUT!!!

Ich war gerade auf dem Weg zum Patentamt.....quasi schon fast aus dem Haus, lese ich noch Deinen Beitrag.....

Buhuhuhuhuhuuh......  Aus der Traum vom Reichtum....vom sorglosen Leben in der Sonne.....



Is ja ein Ding....kannte ich bis jetzt gar nicht!

Code:

https://de.wikipedia.org/wiki/T-Trak

Tja, fast die gleiche Lösung (bietet sich ja an), z.B. die Breite von 21cm (DinA4).
Allerdings basiert dieses System noch auf den Einzelschienen, ich benutze ja bereits das Doppelgleis.

Aber sieht wirklich ziemlich ähnlich aus:





Grüsse
H.P. Wanni

Das zweite Übergangsmodul ist fertig und auch hier zuerst der Rückblick auf das ursprüngliche Fleischmann-Modul und dessen Herstellung:

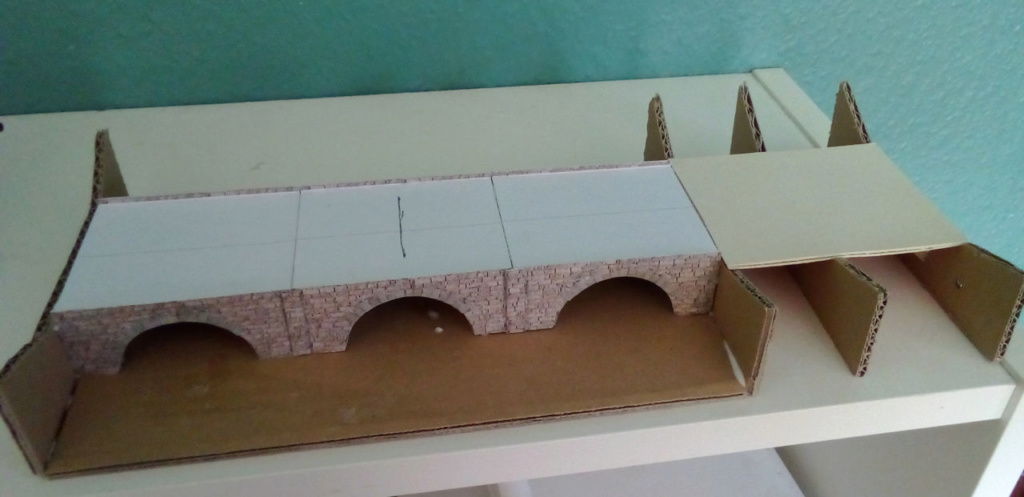

Die Gegengerade zum bisherigen Modul sollte ein Brückenmodul werden.

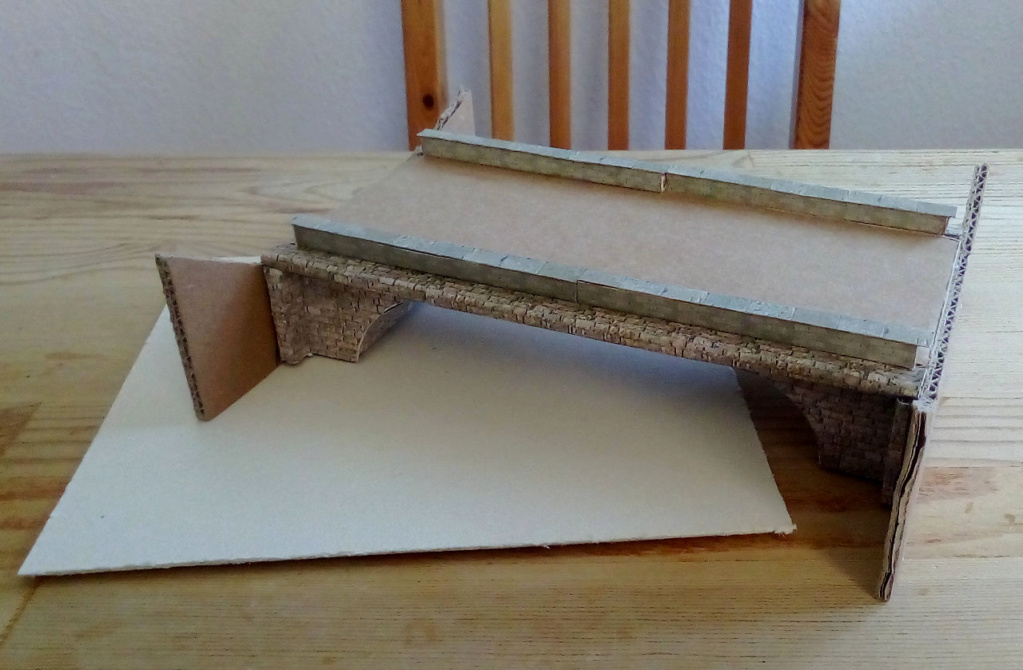

Hierzu habe ich mir aus dem Internet von einer französischen Seite freie Dateien heruntergeladen und angepasst.

Hier der Link:

Code:

https://reseau-st-michel.tumblr.com/

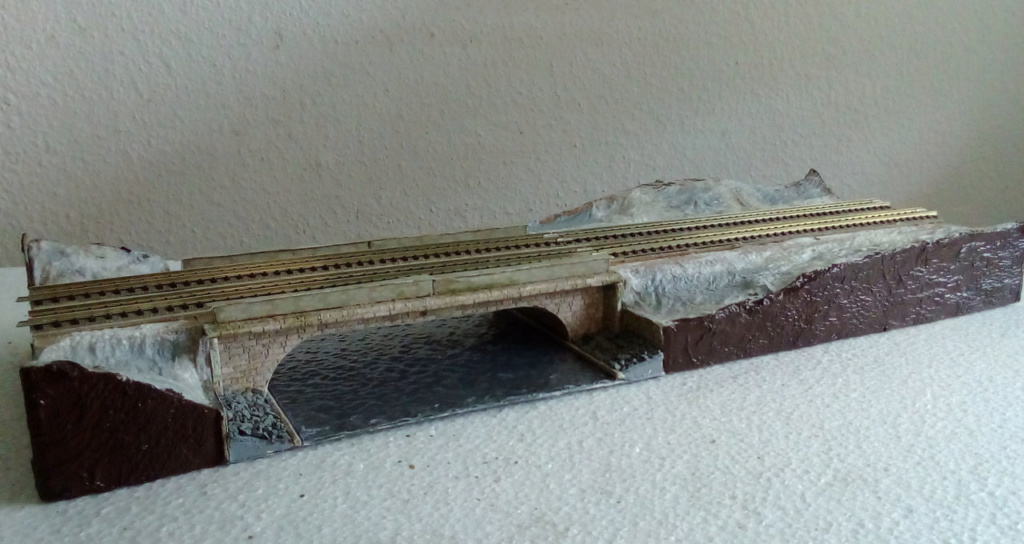

Das fertige Modul:



Soweit also das ursprüngliche Modul…

… und hier nun das Modul mit dem Übergangs-Modul:









Böh, ist dat kalt draussen….
Wat is denn nu mit der Erderwärmung…..

Wie an anderer Stelle geschrieben - das Modul gefällt mir wirklich gut! Auch wenn ein kleiner Kutter sich da sicher auch gut drauf machen würde

Nein-Nein-Nein, Fränkymausi….

Du verwechselst das Brücken-Modul mit dem anderen Brücken-Modul!

Zuerst aber einmal ein kleiner Überblick über das bisher gebastelte:



Ich musste auf den Teppich ausweichen, da der Tisch noch mit Schoko-Süsskrams und Weihnachtsdeko vollsteht…

Hui, auch hier sind die Abmessungen bereits auf ca. 150cm X 88cm angewachsen.

Es gibt da aber noch ein fertiges Fleischmann-Brückenmodul:



So wären wir dann auf ca. 200cm X 88cm…
Jau, das sprengt jetzt den zur Verfügung stehenden Tisch ein klein wenig….

Hier das zweite Brücken-Modul in der Einzelsicht:







Jaaaaaaa, da fehlt noch ein Wasserfahrzeug….

Hi Wanni

mir gefallen eigentlich alle Brücken, die du bis jetzt gebaut hast.
Glaube ich baue auch so Modul-Stück......nur mal so zum üben.
Du hattest mal geschrieben, wo du diese Brücken her hast? Freier Download?

Helmut

Helmut_Z schrieb:
Du hattest mal geschrieben, wo du diese Brücken her hast? Freier Download?

Jaaaaaaa.......

Und ich hab`s oben im Beitrag nochmals wiederholt:

Code:

https://reseau-st-michel.tumblr.com/

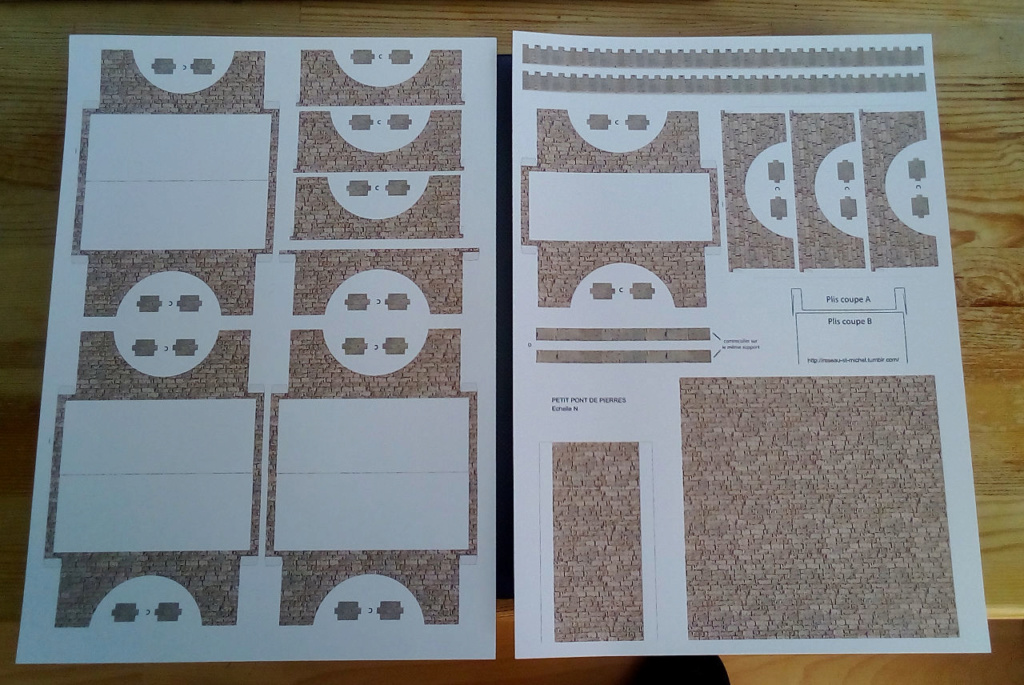

Du kommst auf eine private Seite eines französischen Modellbauers, der neben der Brücke noch kleine Häuschen zum Download anbietet:





Die Teile der Brücke habe ich dann selber modifiziert fürs Modul:















Noch so ein Vorteil des Werkstoffs PAPPE....

Wanninger schrieb:

Jaaaaaaa.......

Und ich hab`s oben im Beitrag nochmals wiederholt:

ooops, ja wer lesen kann ist klar im Vorteil , danke, dann werde ich mal einen Versuch starten

Helmut

Wanninger schrieb:...
Ich musste auf den Teppich ausweichen, ...

Ein Teppich OHNE Strassen und so???

Code:

http://www.teppiche-deutschland.de/kinder-spiel-teppich-straenteppich-auto-big-city-3d-playtime

Ich bin enttäuscht ...

Frank Kelle schrieb:
Ich bin enttäuscht ...

UND iCH ERST....

Ich will hier mal den Chef sprechen...pfft...Kinder-Spiel-Teppich....
...so eine Frechheit...ich werde mich beschwe...

Moment mal....

DU bist ja der Chef....

In der Zwischenzeit habe ich auch das Übergangsteil am zweiten Brückenmodul fertiggestellt und montiert:



Ohuiii...zusammen bilden beide Brückenmodule eine stattliche Gerade



Und hier mal alle FleischAto Geraden;

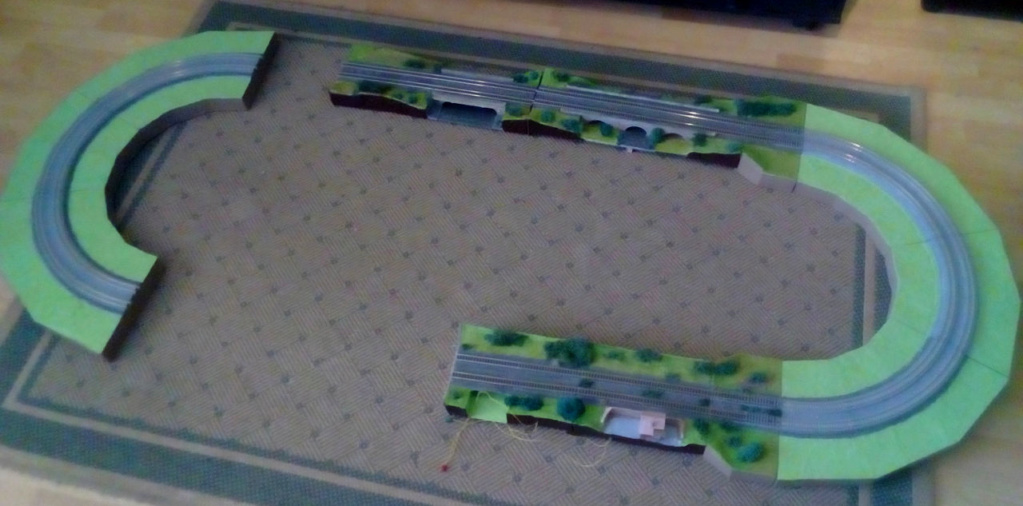

...und mal auf dem Teppich montiert (passt ja leider nicht mehr auf den Tisch)



OH SCHRECK ...OH GRAUS!

Was ist das???



Ich hab` Scheisse gebaut….

Jeijeijei….ich Bastel-Kasper ich….
...und dann stelle ich das auch noch ins Welt-Weite-Bastelnetz….
Jeder auf der Welt sieht diesen Mist…

Buhuuhuhuuuu….ich schliesse mich auf dem Klo ein und heule ein ströphchen…

Ich werde aus meiner Lethargie gerissen durch wildes Hämmern an der verschlossenen Klo-Türe…
Es ist meine Frau, die verzweifelt ruf:

Ehy Du Blöden….mach die Tür auf...ich muss mal ganz dringend..

HA!

War es nun das Klopfen meiner Frau, oder nur der Zufall, ein Geistesblitz trifft mich:

- Mensch, das sind doch Module -, … zusammengeschraubte Module, … die man trennen kann, …..vielleicht muss ja nur eins neu gebaut werden…..

Ich verlasse die Keramik (äh, ich habe die Zeit genutzt, auch ein grosses Geschäft zu verrichten), öffne die Tür und verlasse die Kammer des Heulens….

...meine Frau stürmt die Bude, knallt die Tür zu und ich höre noch (halberstickt):

BOAH, ist hier ne halbe Kuhherde verwest???

Ja, zum Lüften war keine Zeit mehr und ich gehe davon aus, das meine Frau bald ohnmächtig wird.
Nun gut, ich werde später noch mal nach ihr sehen (vielleicht kann ich sie ja wiederbeleben)
doch zuerst zu wichtigerem:

DER VERSUCH, DIE MODELLBAHN ZU RETTEN…
