HMS Bounty, Admiralitätsmodell / DeAgostini, 1:48

NavyRalf schrieb:Hallo Christian, Hallo Dietmar,

ich freue mich auch das ich es weiterbauen kann.
Morgen oder übermorgen gehe ich mal in mein Lager, hole die Bounty raus und hoffe das sie die Baupause gut überstanden hat.
Sollte da etwas schief gegangen sein, werde ich mir den Komplettbausatz von DeAgo ordern, da ich absolut wild entschlossen bin, dieses Modell zu bauen.
Natürlich auch auf die Gefahr hin, das mich dafür einige für bekloppt erklären
Ein wenig Hang zum Wahnsinn ist aber eigentlich Voraussetzung um Segelschiffe zu bauen, nicht wahr?

Liebe Grüße

Ralf

Hallo Ralf, ja da hast du recht. Diesen Hang zum Wahnsinn... gut dass du es aussprichst, habe ich doch genug Projekte um 10 Jahre im Keller zu verbringen ohne dass mir langweilig wird....und dennoch fliegt dieser Tage das nächste Projekt ins Haus.....

Moin Manuel,

Jetzt bin ich aber schwer Neugierig
Was wird es denn……….

NavyRalf schrieb:Moin Manuel,

Jetzt bin ich aber schwer Neugierig
Was wird es denn……….

Ich warte bis es da ist, werde natürlich ne Vorstellung machen... es ist was Großes, war ein gutes Angebot, konnte nicht nein sagen. Es wird ein 1:70 Maßstab-Modell

Moin Manuel,

Oh Manno

[quote="NavyRalf"]Moin Manuel,

Oh Manno

Moin liebe Modellbaufreunde,

Weiter geht es mit dem Pack 5.



Gut verpackt enthält er folgende Bauteile:

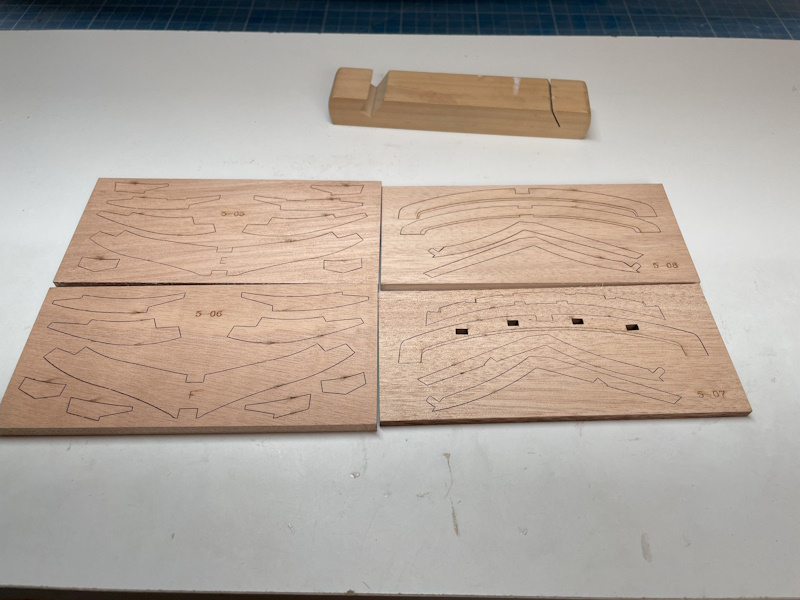

Die Spanten Nummer 7, 8, 14, D, E und F sowie die ersten Bauteile für den Heckspiegel





ein weiteres Geschütz mit Lafette und eine Feldschlange (kommt erst einmal ins Lager und wird später gebaut)



weitere Bauteile für die kleine Bootswerft für das Beiboot



Der Zusammenbau der Spanten erfolgt nach dem bereits beschriebenen Muster und geht gut von der Hand.

Der Weiterbau der kleinen Bootswerft für das Beiboot ging auch flott, da die Teile alle sehr gut passen





Hier muss ich nur noch ein wenig die Auflageflächen für die eigentlichen Spanten des Beiboots glätten.

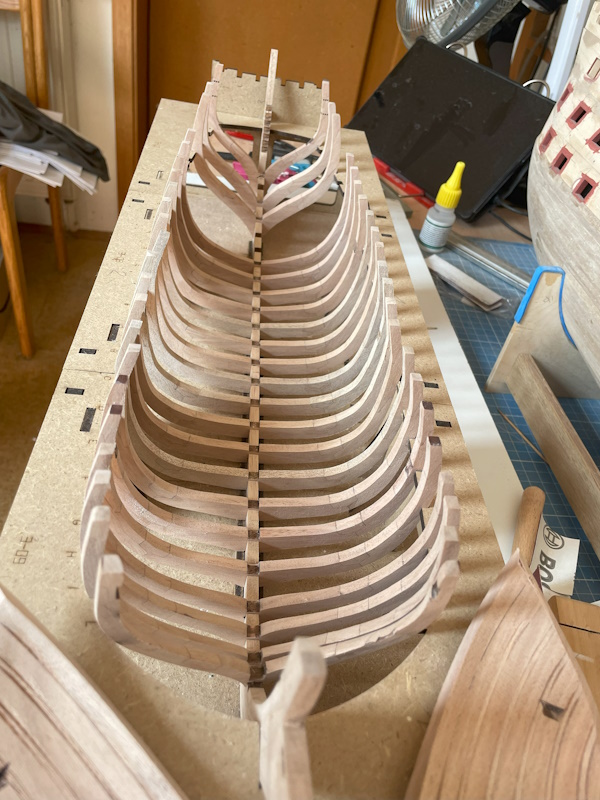

Ich habe mal alle Spanten in der Schiffswerft lose zusammengesteckt. So sieht der Rumpf derzeit aus, noch nicht verleimt





Also ich finde, das macht Appetit auf mehr.

Das war es aber noch nicht mit Pack 5,
Als nächstes werden die Spanten, beginnend mit dem Hauptspant zum Bug hin eingeleimt.

Das mache ich aber erst in aller Ruhe nach meinem Urlaub
Da werde ich mich mit meiner Frau an der Nordseeküste rumtreiben und natürlich auch das Marinemuseum in Wilhelmshaven besuchen. Da kann ich meiner Frau mal das Schwesterschiff, die Mölders zeigen. Ich habe ja einige Jahre auf der Rommel verbracht, die wurde aber schon längst zu Rasierklingen verarbeit

Mit dem Pack 6 werden dann die Spanten in Richtung Heck eingeleimt und dann kümmere ich mich um die Bauteile vom Heckspiegel aus dem Pack 5.

Bis dahin also und Ahoi

Super das es wieder etwas weiter gegangen ist, Ralf, die Sammelserie könnte mich dann doch auch überzeugen

Hallo Dietmar,

Es freut mich auch das ich die Bounty weiterbauen kann.
Inzwischen habe ich alle Lieferungen erhalten.
Qualitativ gibt es nichts zu meckern, der Bausatz ist toll.
Die Sammelserie ist auf jeden Fall eine Überlegung wert, zumal es mal was anderes ist, als die üblichen Schiffsbausätze

Moin liebe Modellbaufreunde

der Urlaub und die Sommerpause ist vorbei

Nach dem Urlaub war es zum Teil doch unerträglich heiß in meiner Werft, aber nun geht es so langsam weiter mit den Ausgaben 5 und 6

Nachdem ich alle Spanten der Ausgabe 5 gebaut habe, fehlten noch einige wenige Spanten, die mit der Ausgabe 6 gekommen sind.
Die habe ich dann mal vorgezogen, damit die Spanten komplett sind.

Es fehlte nun noch das verleimen der Spanten ab dem Hauptspant mit der schönen Bezeichnung "#" zum Bug hin inklusive der beiden Dollen.
Das habe ich bereits erledigt.
Die Spanten nach achtern stecken noch lose auf dem Kiel.

So sieht es dann also jetzt aus:









Da die Ausgabe 6 diverse Bauteile enthält, die zum Teil erst später gebraucht werden, geht es jetzt erst einmal mit dem Heck und dem Innenkiel weiter.

Hier eine kleine Auswahl der Bauteile, die für das Heck benötigt werden



Doch dazu dann später mehr im Detail
Ich wünsche Euch einen schönen Restsommer und mache mich mal ans Werk

Moin liebe Modellbaufreunde

Mit der untersten Hecktraverse habe ich schon einmal begonnen.

So sieht die unterste Hecktraverse unbearbeitet aus:

Die Oberseite



und die Unterseite mit bereits aufgeklebter Schablone



Als erstes wird die Oberseite bearbeitet.
Hier wird der Innenbereich abgeschrägt, und zwar von der Schablone auf der Unterseite bis zur mit Laser aufgebrachten Linie auf der Oberseite.

Das sieht dann so aus



Danach wird  die Unterseite bearbeitet, die Abschrägung erfolgt ausgehend von den Kanten der roten Schablone zu den Außenkanten der Oberseite.
Danach wird dann  die rote Schablone entfernt und alles fein geschliffen.



So sieht es dann aus, wenn die unterste Traverse eingebaut wurde und der Spant 14 an Ort und Stelle gesteckt wurde.
Noch ein wenig Nacharbeit ist ist erforderlich, damit der Übergang zum Spant 14 passt.
Im großen und ganzen sieht es aber schon gut aus



So geht es jetzt weiter, bis alle Traversen eingebaut wurden

Ralf Klasse

Guten Morgen Karl Josef,

vielen lieben Dank.
Dieses Modell ist eine echte Herausforderung.
So etwas habe ich noch nie gebaut, es macht aber tierisch Spaß an diesem Modell zu arbeiten

Hallo Ralf,

beeindruckende Fortschritte. Ich bin gespannt, wie es ausschaut, wenn alle Spanten verleimt sind und das Deck begonnen wird. Weiter so!

Hallo Christian,

vielen lieben Dank.
Bis dahin werden wohl noch einige Liter Kaffee erforderlich sein
Wenn das Heck soweit fertig ist kommt noch der Innenkiel, Mastschuhe und der Innenausbau und und und.....
Aber dann.... dann kommt irgendwann auch das Oberdeck

Tolle Fortschritte Ralf,
die Sammelserie scheint doch gut zu sein

Guten Morgen Dietmar,

vielen lieben Dank für Dein Lob.
Bis jetzt bin ich mit der Sammelserie sehr zufrieden.
Die Bauanleitungen sind zwar etwas spärlich, wie leider üblich aber ansonsten ist das ein toller Bausatz der mir viel Spaß macht

Moin liebe Modellbaufreunde,

es ging ein wenig weiter.

Die Traversen am Heck sind inzwischen komplett eingebaut und ich habe mich mit dem einleimen der Spanten des Hecks begonnen.





Am Heckspant befinden sich ja kleine Lippen, die als Auflage und Abstandhalter für die Traversen fungieren.



Diese Lippen sind doch sehr fragil und mit größter Vorsicht zu behandeln, vor allem bei Einpassungs-Versuchen von fertig vorbereiteten Traversen

Da das einleimen der Spante relativ flott von der Hand ging, sind inzwischen alle Spanten eingeleimt







So far so good,

nun ging es weiter mit dem Rohbau der Heckgalerie, auf dem unter anderem auch die letzten 3 noch fehlenden (Teil-) Spanten Ihren Platz finden werden.
Das ist alles etwas filigran und erfordert Geduld und ggf. Kaffee

Letztendlich war es geschafft







In der Seitenansicht kann man schön sehen, wo die letzten 3 noch fehlenden (Teil-) Spanten Ihren Platz finden werden.

Anschließen habe ich lange auf die Bounty eingeredet, doch letztendlich hat Sie sich mal nackig gemacht und die Werft verlassen

Hier also mal die nackige Bounty in ihrem derzeitigen Bauzustand





So, genug des Modellporno

Die Bounty hat sich inzwischen wieder fluchtartig in die Werft zurückgezogen und erwartet nun den Einbau des Binnenkiels.

Der steht jetzt als nächstes auf dem Programm

Auf der Suche nach ein paar Holzleisten für ein anderes Modell bin ich in meinem Lager noch auf ein angefangenes Modell der Bounty, 1:48 gestoßen,
das ich vor einigen Jahren mal günstig in der Bucht geschossen hatte.
Den Rumpf kann man getrost vergessen, aber es ist noch alles für die Takelung unverwurschtelt, als quasi Neu vorhanden.
Durch diesen Fund treibt mich der Gedanke um, mein Admiralitätsmodel um eine komplette Takelung aber ohne Segel zu erweitern.
Was haltet Ihr davon?

Ich bin mal ganz gespannt, was Ihr davon haltet

    Hallo Ralf,

ein getakeltes Schiff ist immer eine ganz besondere Augenweide.
Wenn du diese Baustelle eröffnen willst:
von mir aus gerne.

Hallo Ralf,
ich finde so ein Admiralitätsmodell immer sehr interessant anzusehen.
Modellbauerisch eine absolute Herausforderung, da es optisch keine Fehler verzeiht.

Auf deine Frage... ich würde höchstens Mastenstummel stellen,
denn so braucht man auch keine hohe Vitrine und kann so besser auf das Rumpfmodell schauen.

John-H. schrieb:Hallo Ralf,
....

Auf deine Frage... ich würde höchstens Mastenstummel stellen,
denn so braucht man auch keine hohe Vitrine und kann so besser auf das Rumpfmodell schauen.

Ich sehe das auch so.
Beim Admiralitätsmodell liegt der Fokus auf dem Rumpf (meiner Meinung nach). Deswegen würde ich die volle Takelage nicht ausführen, sondern nur Maststummel. Maximal die "untere Ebene", um die Wanten zu zeigen.
Was anderes sind vielleicht teilgeöffnete Modelle. Da könnte man (oder sollte man) das vollständige Schiff darstellen.
Aber letztlich soll es Dir Spaß machen und gefallen.

Moin Zusammen,

Danke für eure Meinung
Ich Denke ich werde erst einmal die Maststummel setzen ohne sie zu leimen und nebenher die kompletten Masten.
Dann habe ich auf jeden Fall noch etwas extra Modellbau-Spaß und kann zur Not vielleicht noch ein paar Schnittmodelle zu den Masten bauen
Dann schaue ich mal was besser zum Modell passt.

Ein gar fröhlich Moin aus dem sonnigen Frickingen liebe Modellbaufreunde

Der Binnenkiel wurde komplett eingeleimt

Doch seht selbst

Binnenkiel zum Bug hin


Binnenkiel zum Heck hin


Gesamtansicht


Das war es dann vorläufig mit der Lieferung 6.
Es verbleiben jetzt noch einige Kleinteile der Lieferung 6 für das Beiboot, die gem. Bauanleitung erst später verwendet werden.

Damit ist sozusagen Halbzeit beim Bau der Bounty

Weiter geht es morgen mit der Lieferung 7 von 12

Bis dahin also

By the way,

ich habe mir noch einmal die Materialien aus dem Restbausatz der Bounty genauer angesehen. Das Material der Takelage vom Restbausatz passt nicht mal Ansatzweise zu meinem Modell
Der Idee einer evtl. kompletten Takelage für dieses Modell ist vom Tisch des Hauses.
Es bleibt bei den ursprünglichen Maststummeln

NavyRalf schrieb:
Es bleibt bei den ursprünglichen Maststummeln

Ich denke, dass ist die richtige Entscheidung.

Hallo liebe Modellbaufreunde,

der Pack 7 steht an



Was ist denn diesmal schönes drin

einige Massivholzbrettchen mit diversen Bauteilen wie z.B. die Mastschuhe, Verstärkungsleisten, Decksbalken für das Orlopdeck und Bauteilen, die erst in späteren Ausgaben verbaut werden.
Das Orlopdeck wird allerdings nicht durchgängig gebaut sondern nur teilweise im Bug- und Heckbereich.



und dann noch jede Menge Leisten unterschiedlicher Länge, Breite und Stärke.



Die arbeiten am Pack 7 beginnen mit den Mastschuhen.
Doch dazu später mehr
