Bumar Labedy Dut 0502 von Modelik in 1:25

Der Drache baut was Grosses,Rotes

öfter mal was Neues
so etwas hab ich noch nicht versucht
einen Bumar-Labedy DUT 0502

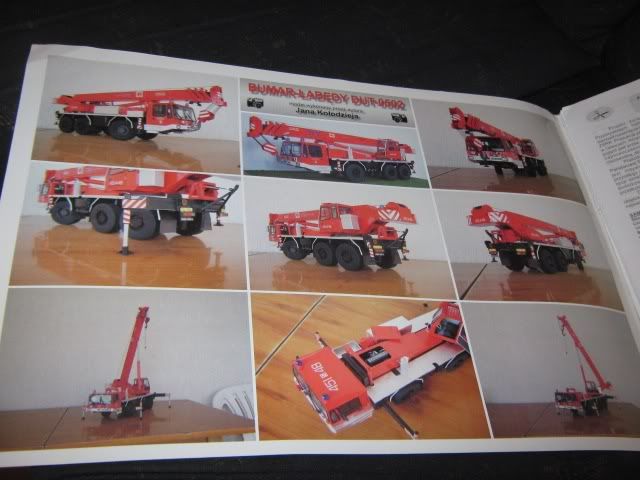

nette Fotos vom fertigen Modell



zuerst einmal durfte ich etwa 60% der Bauteile mit Karton der versch. Stärken verdicken
von dieser Schnibbelei gibt es keine Bilder,das kennt ein jeder Kartonmodellbauer,und die anderen verstehen es sowieso nicht

genug geschrieben

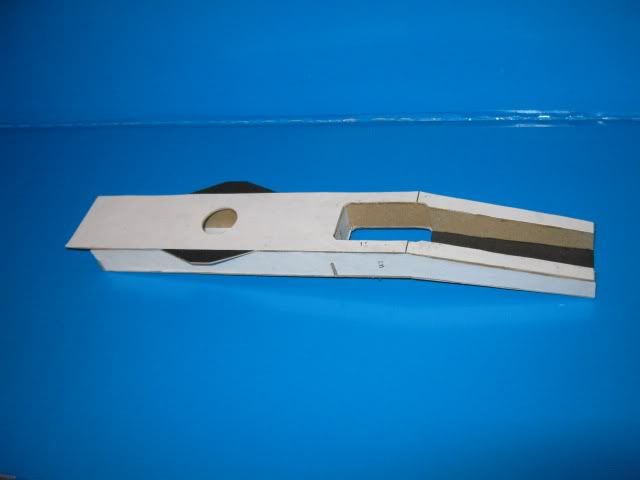

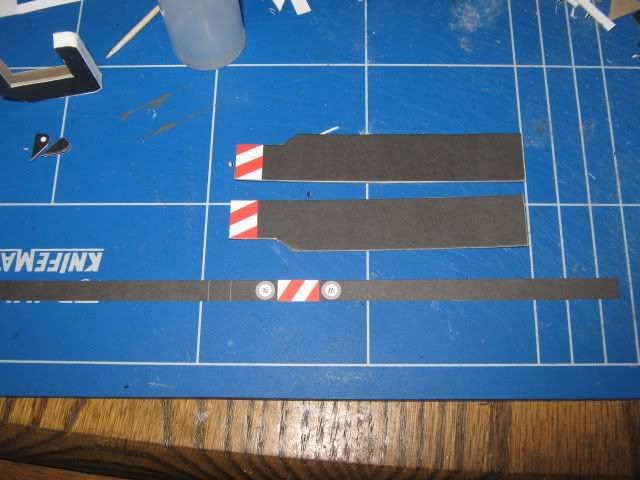

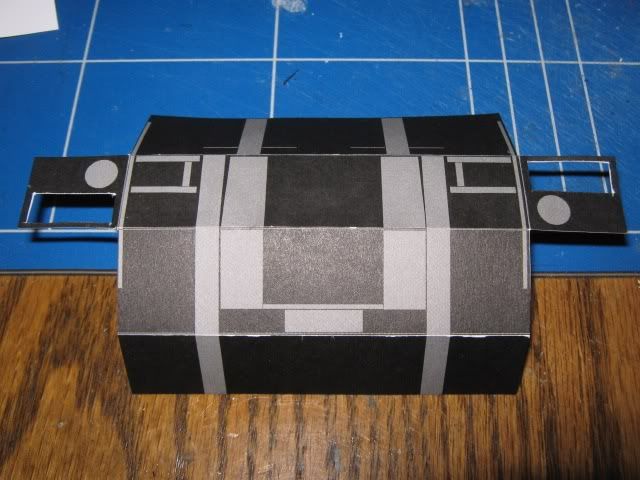

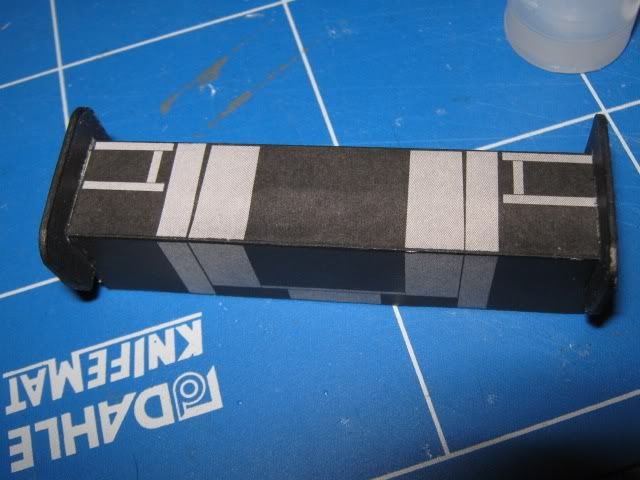

der Rahmen

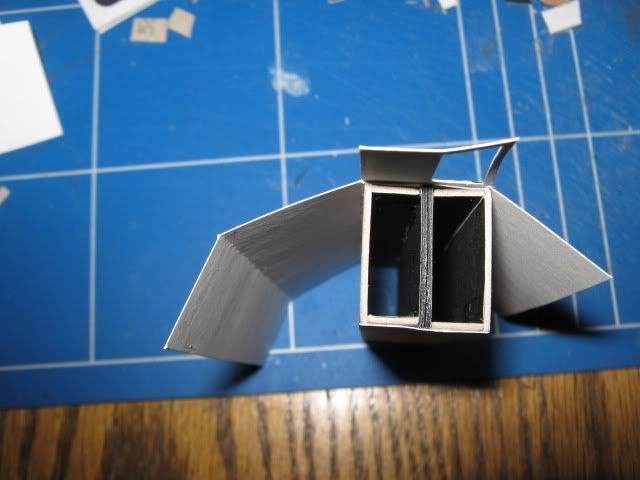

Aufnahmebox für die Stützen

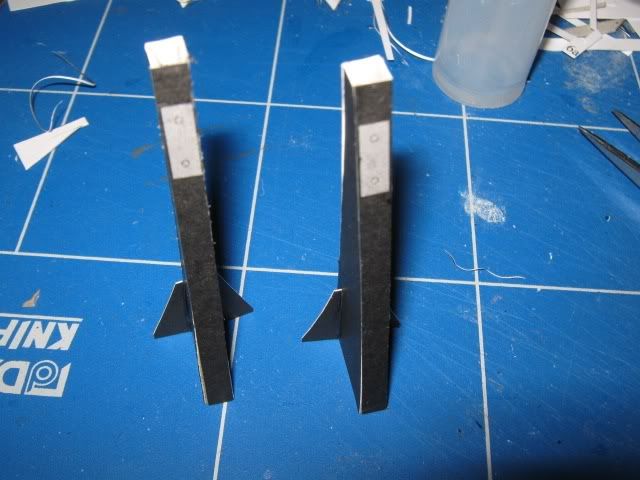

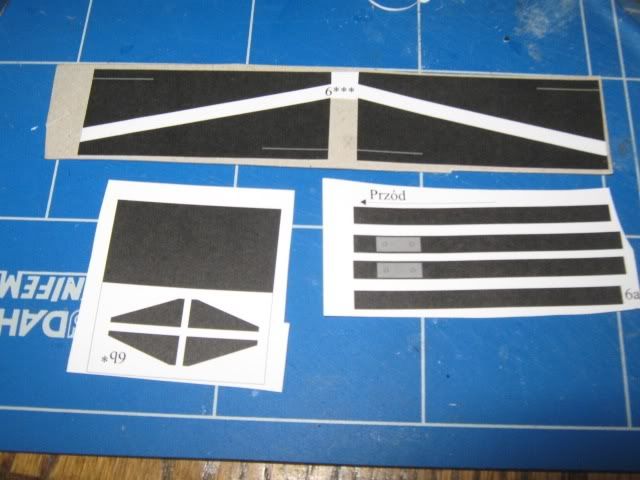

und hier die Teile der Stützen

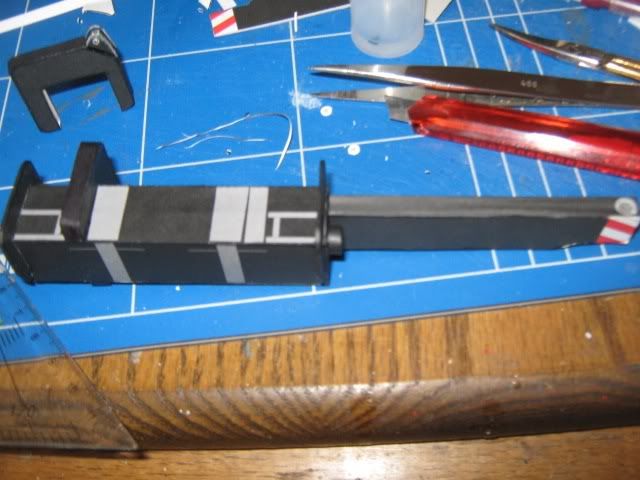

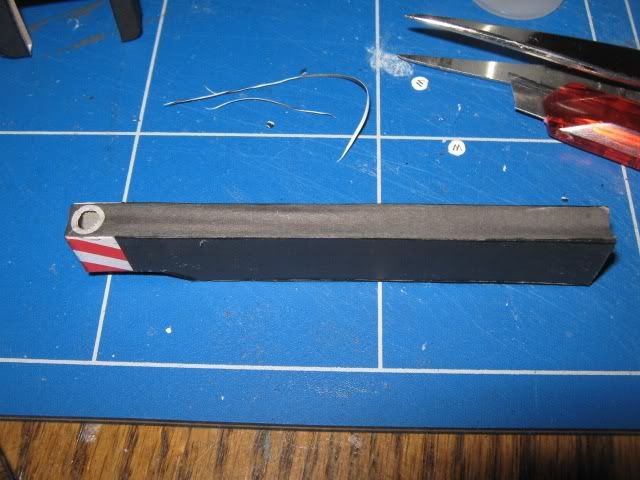

so schaut das Teil fertig aus

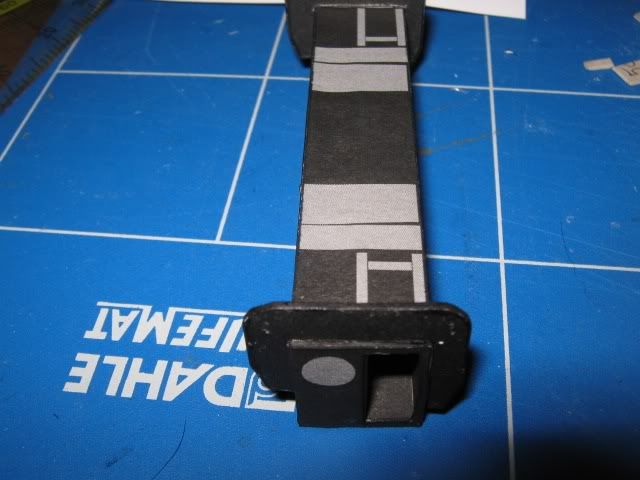

da muss die Stütze rein

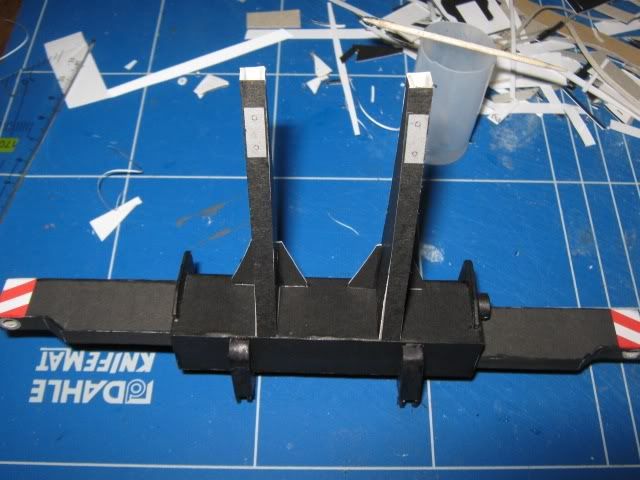

auf die Ausleger kommt später die Fahrerkabine drauf

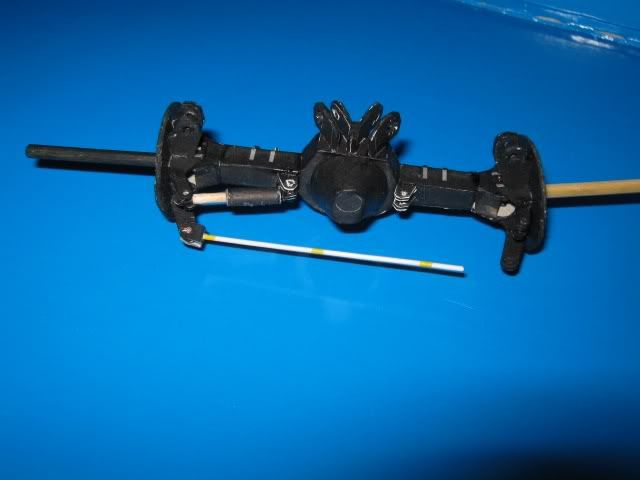

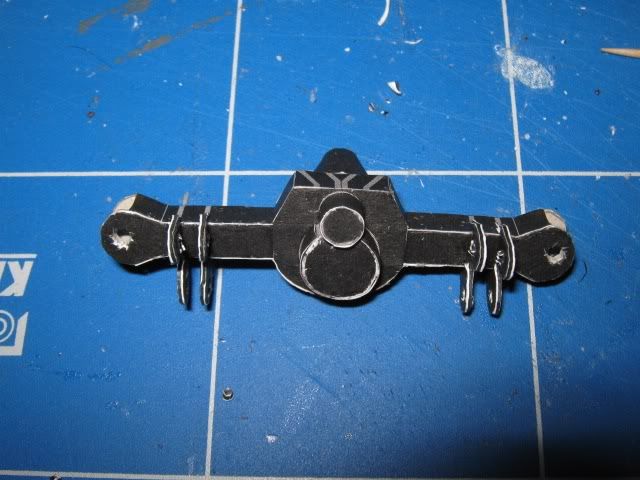

dann will ich mich mal an den Achsen versuchen

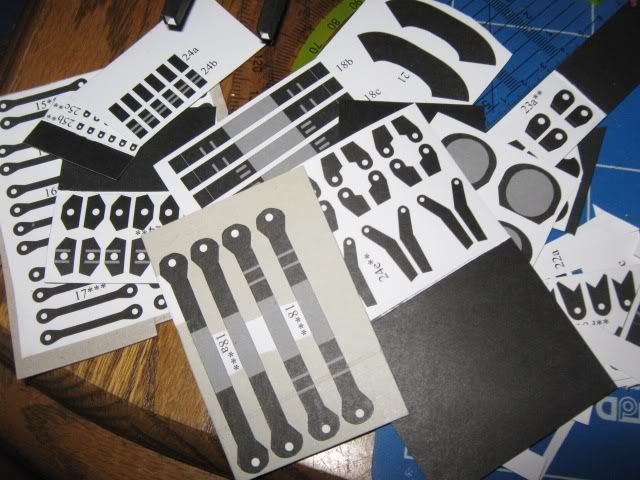

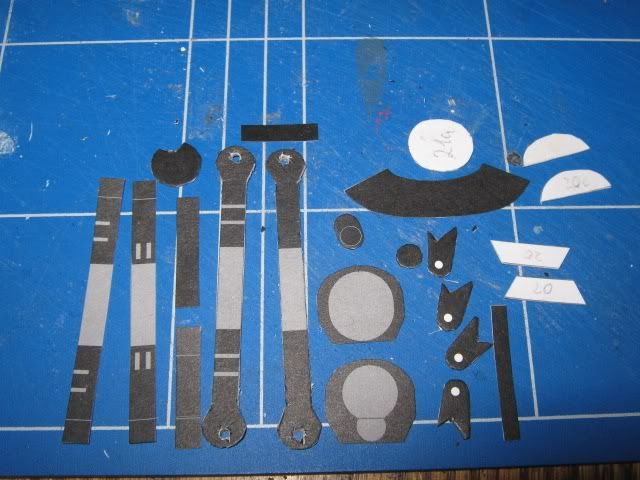

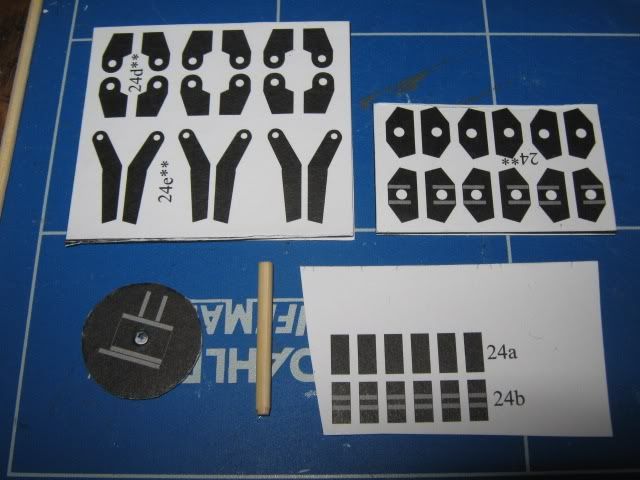

die Bauteile im Überblick



ausgeschnitten



und verklebt

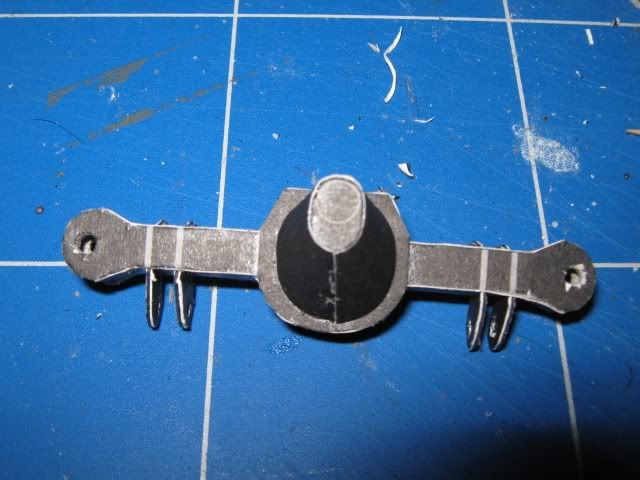

die Radaufhängungen

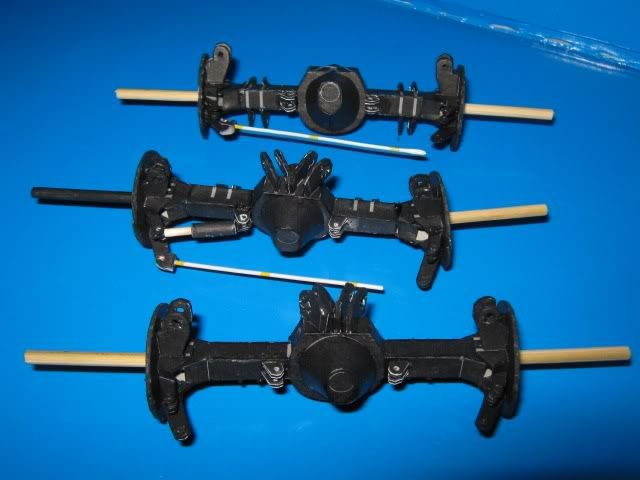

und alle Teile zusammen

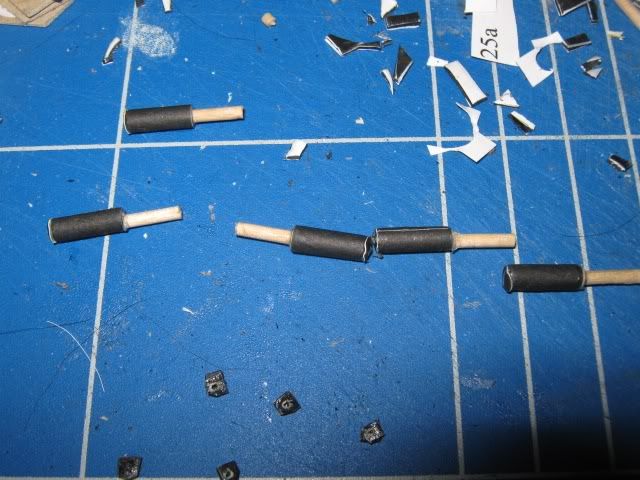

noch ein paar Zylinder





soweit so gut



aber irgendwas fehlt noch
Richtig,die Reifen

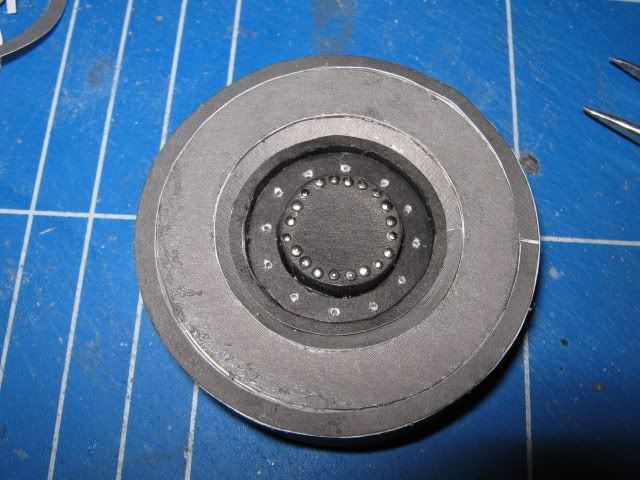

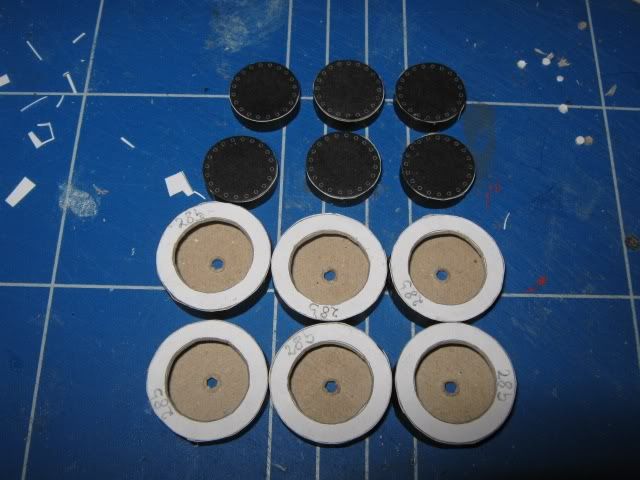

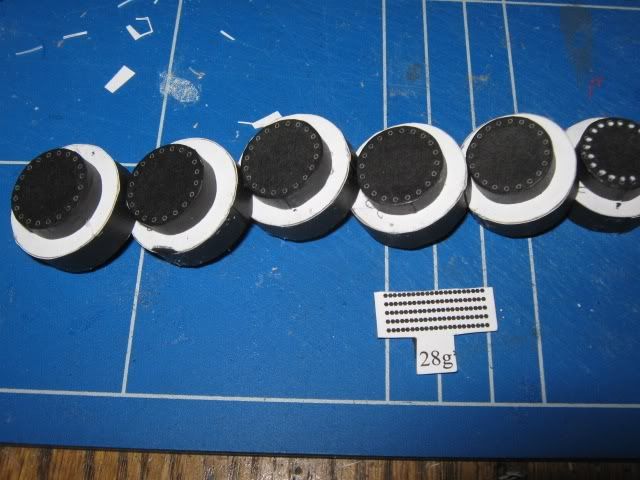

Innenteil





die kleinen schwarzen Punkte sollen Schrauben darstellen
aber nachdem mir beim Ausstechen die meisten ins Nirgendwo entschwanden,musste ich etwas anderes versuchen

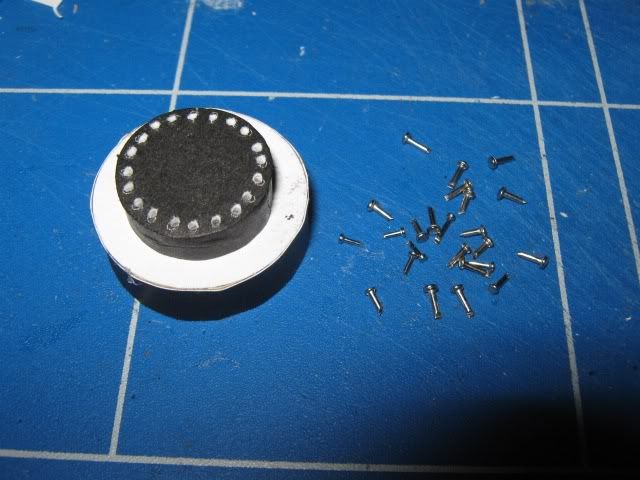

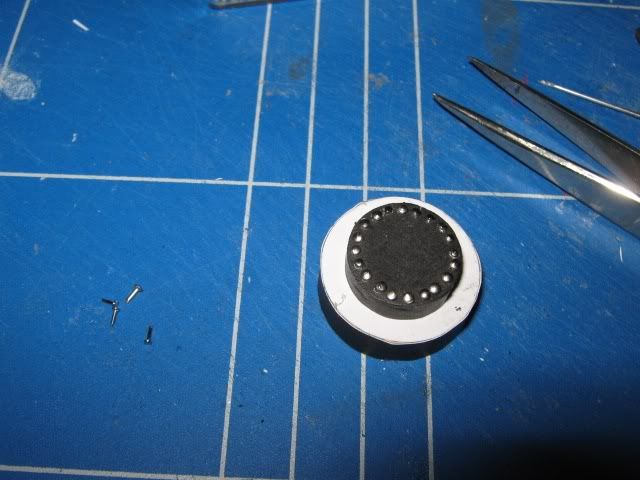

Löcher gebohrt



Tapetenstifte abgekniffen

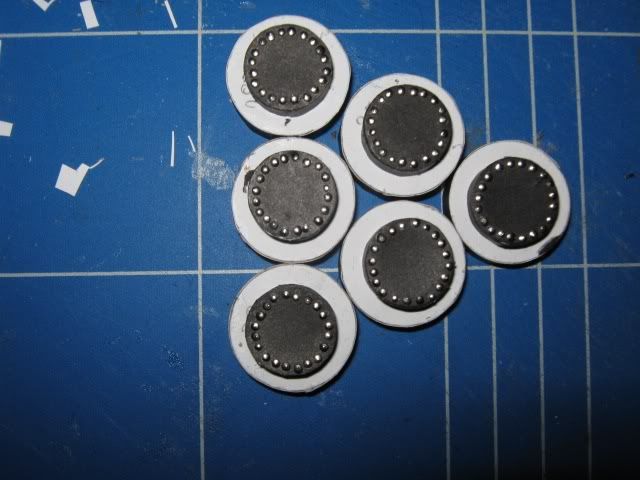

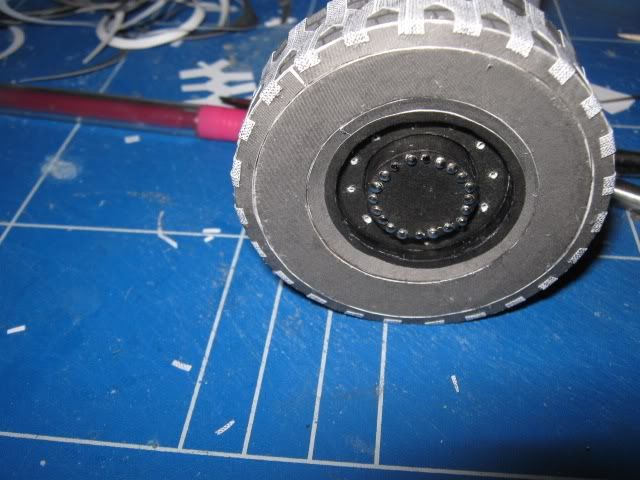

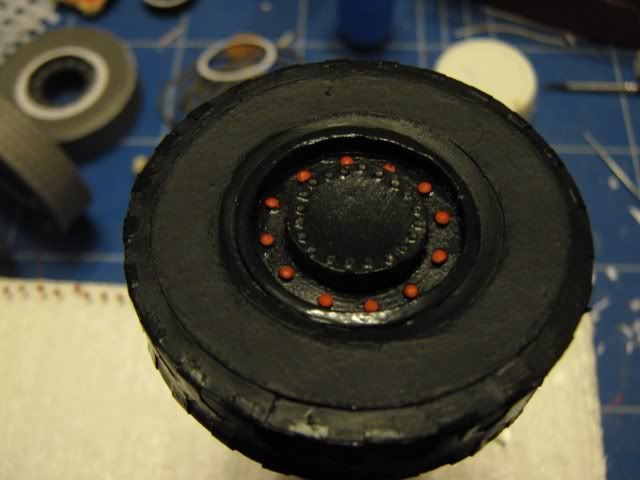

und eingesetzt



weiter geht es mit den Reifen

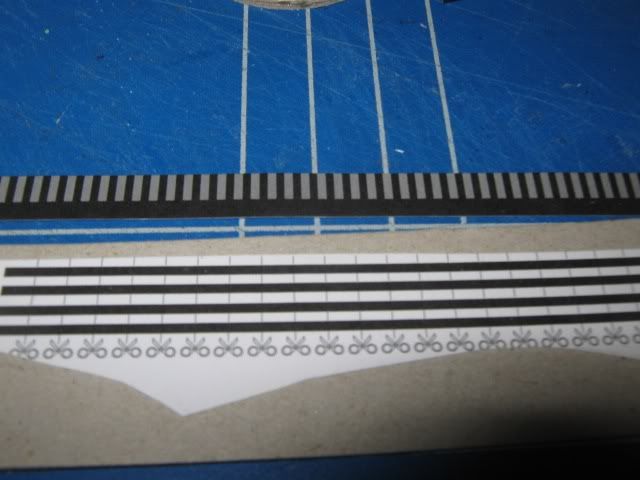

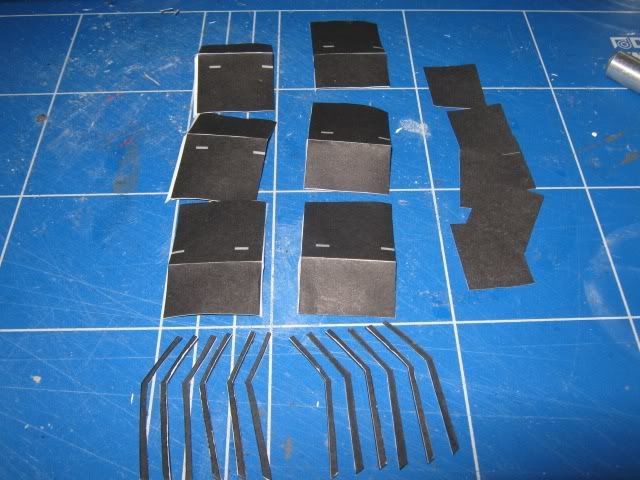

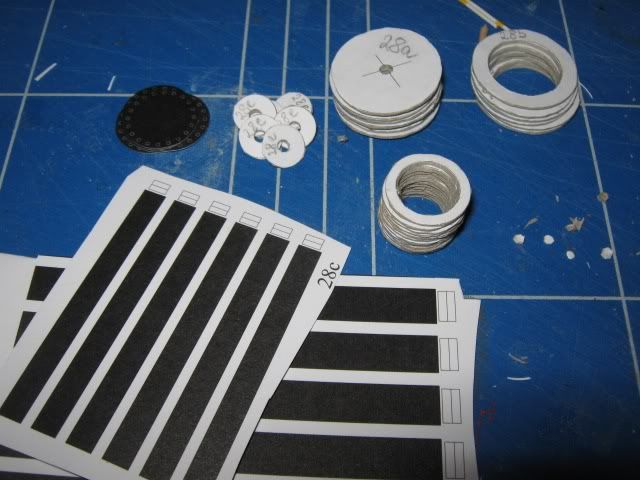

die Reifen

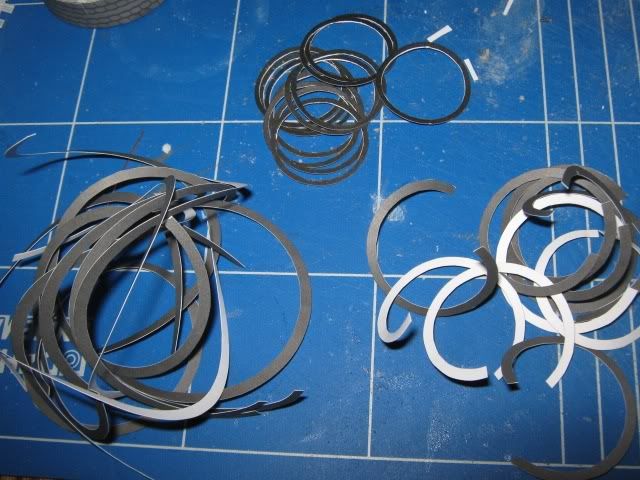

ein paar Streifen

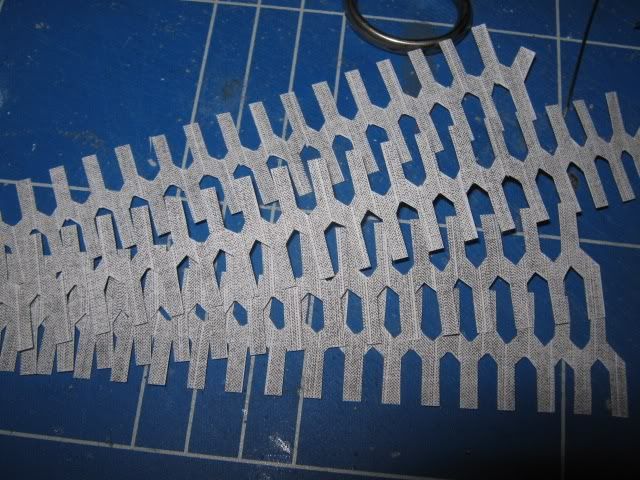

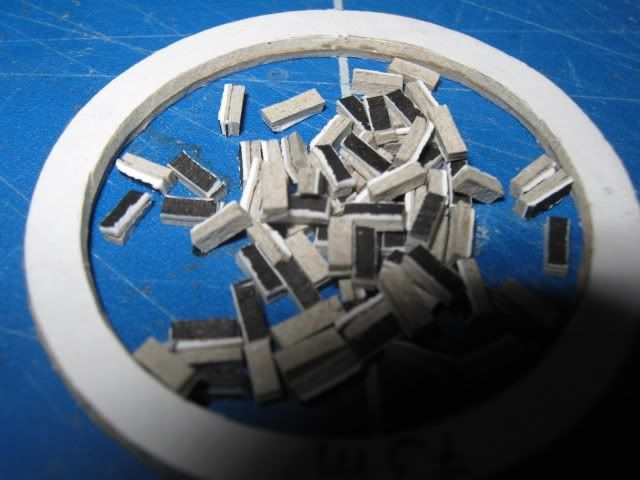

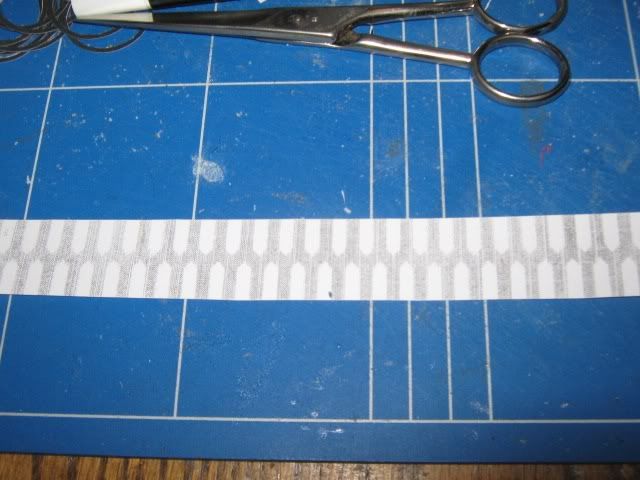

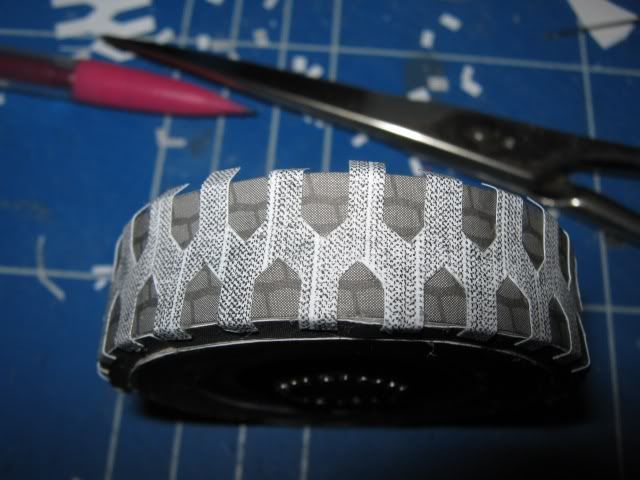

das Profil





alle Teile zusammen



mit Profil





und mit etwas Farbe

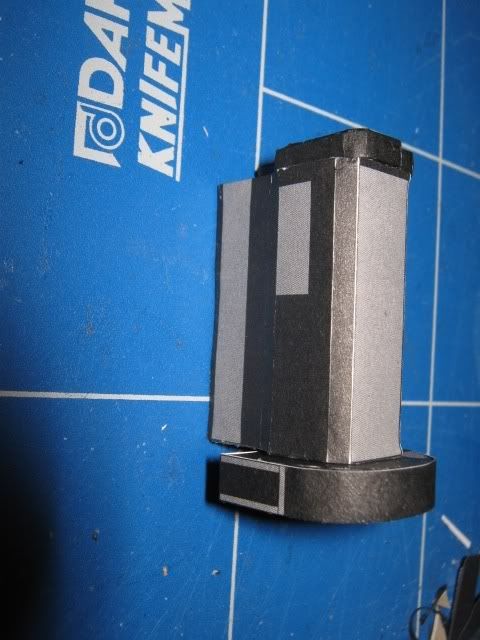

dann hab ich noch diesen Kasten fertig gemacht,wird mit einer Stange am Motor befestigt

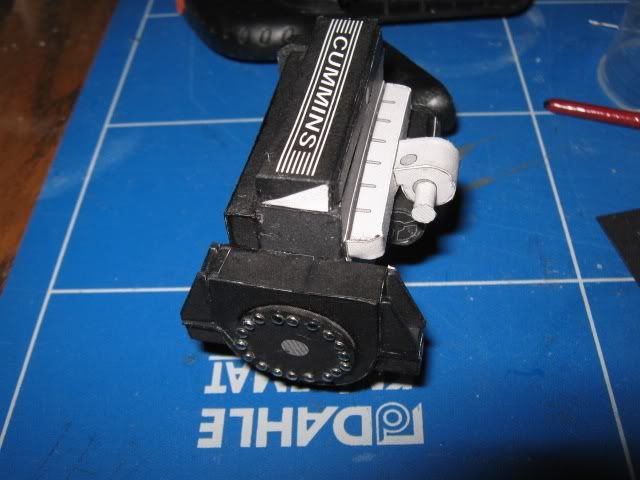

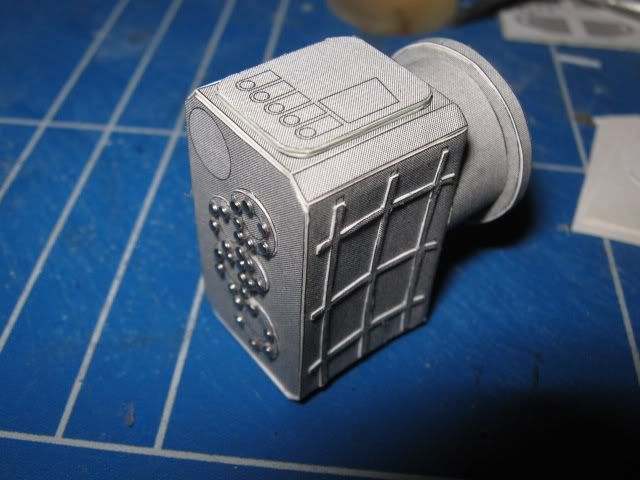

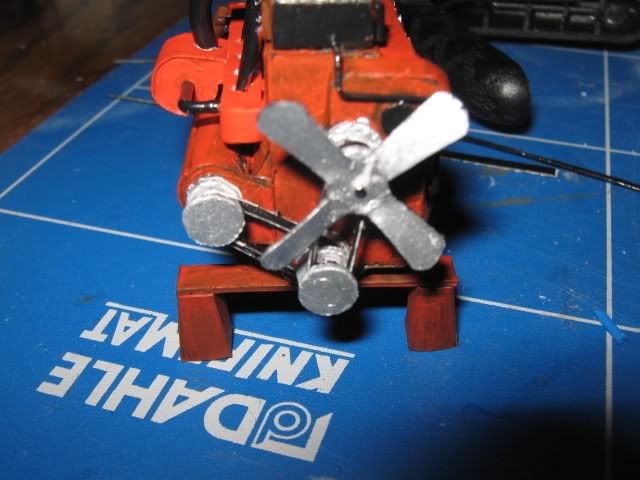

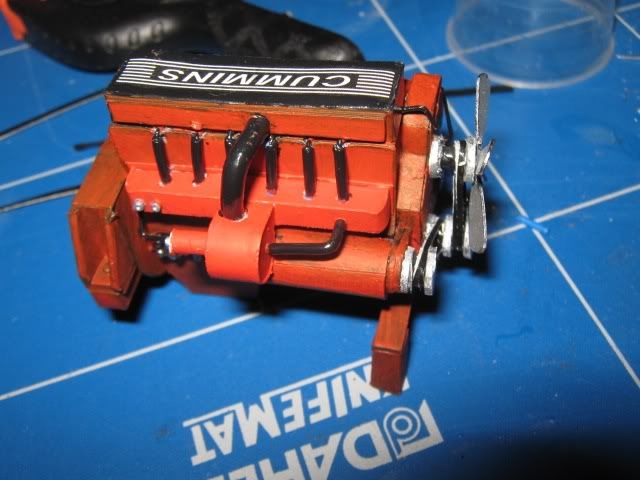

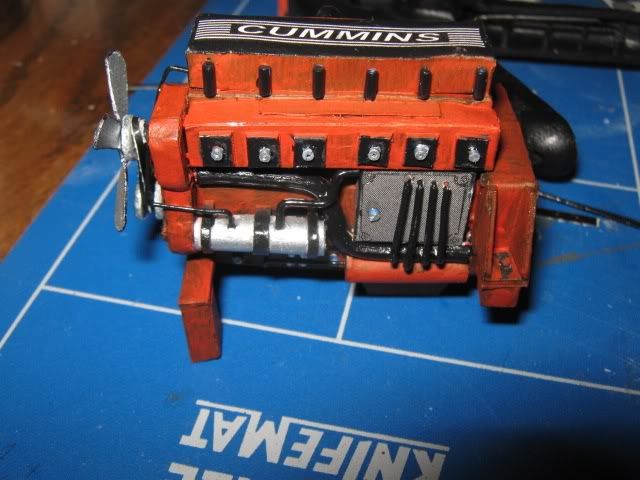

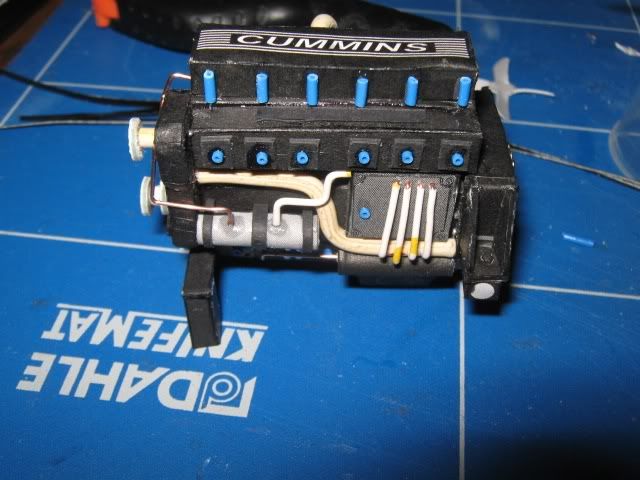

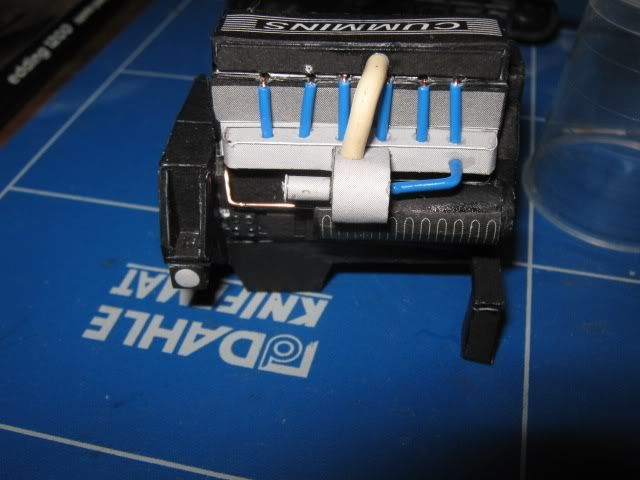

und nun der Motor





sämtliche Rohre,Leitungen aus Draht nachgebildet







hab auf der Suche nach dem Motor im Netz einige schöne Bilder gefunden
also wieder mal mit Farbe gespielt







und nun macht mich fertig

nun geht es mal wieder etwas weiter

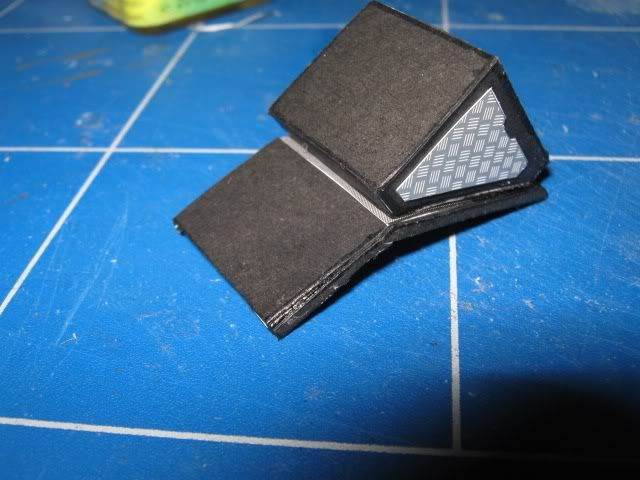

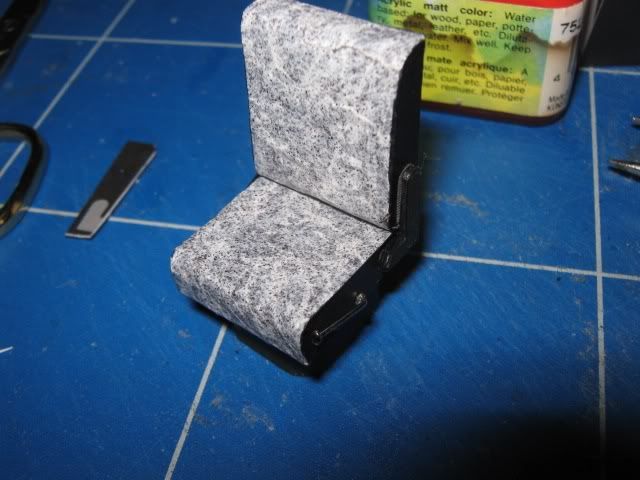

ein paar Sitze

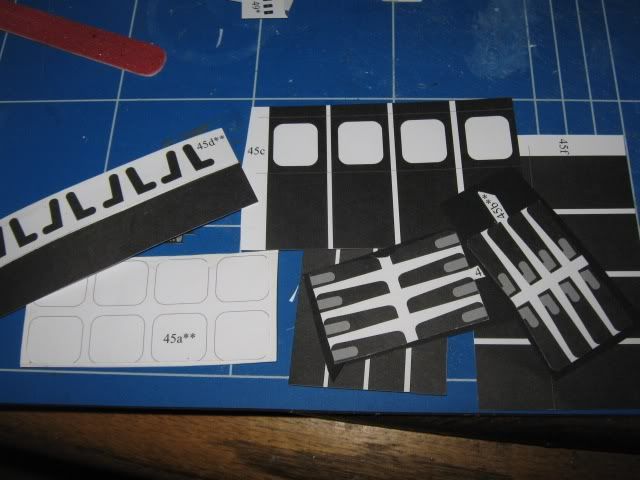

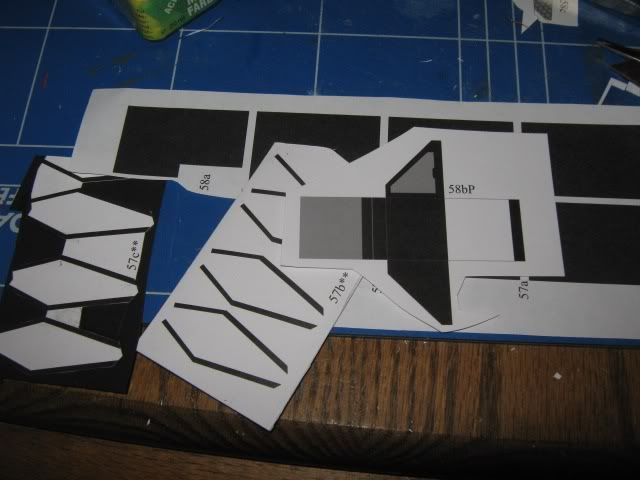

die Bauteile

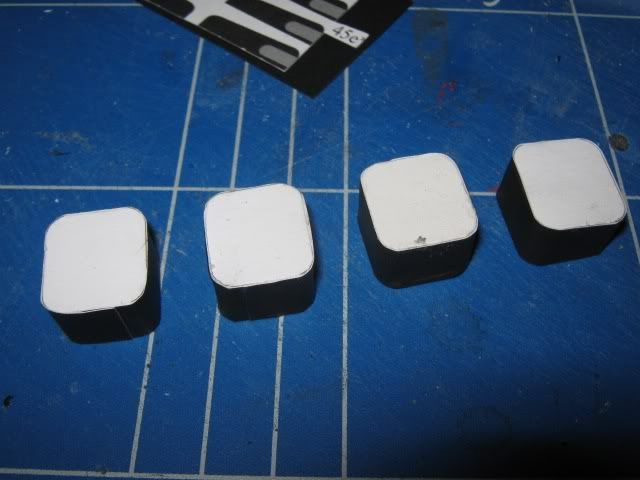

die Sockel

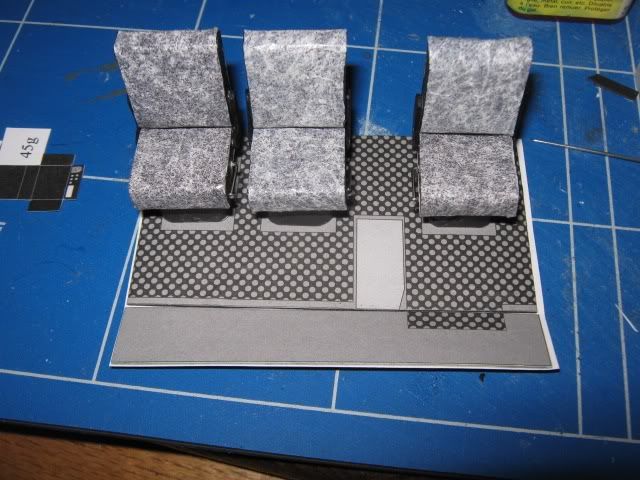

und mit hellem Leder bezogen

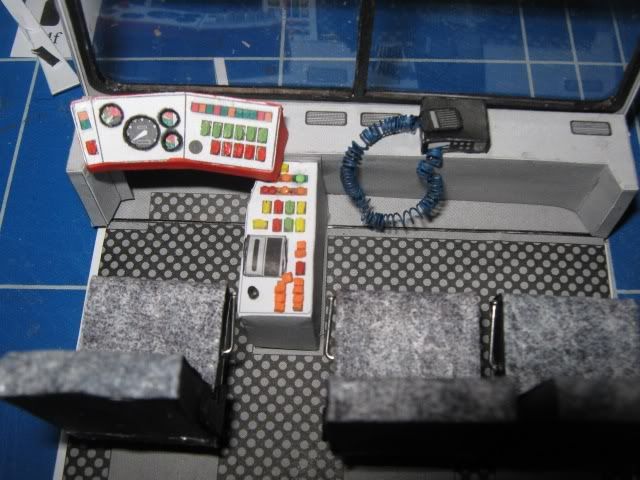

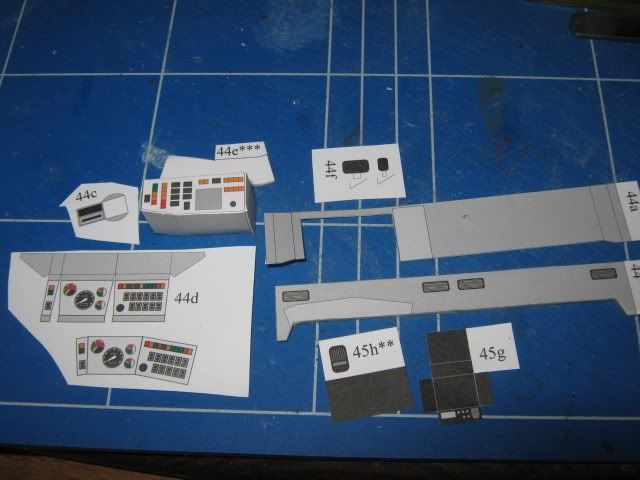

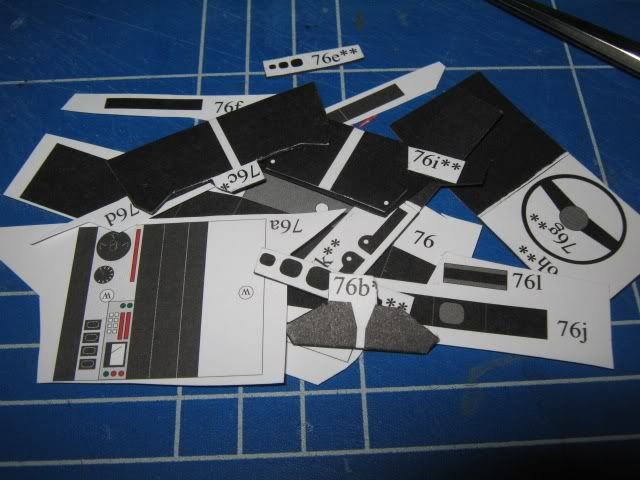

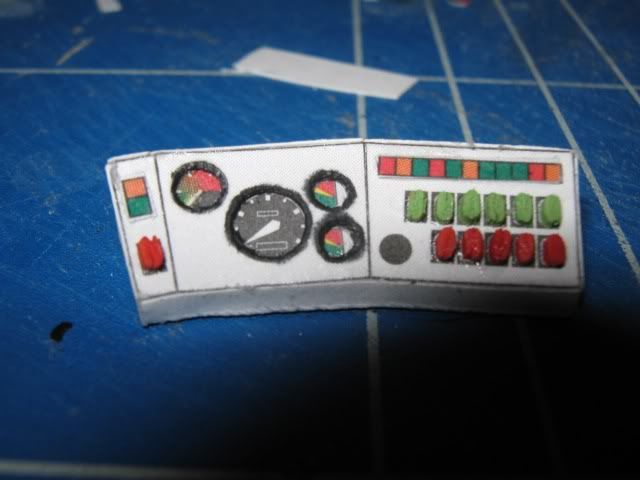

die Inneneinrichtung,Armaturenbrett etc.



bisschen tiefer gelegt,mit Klarsichtfolie

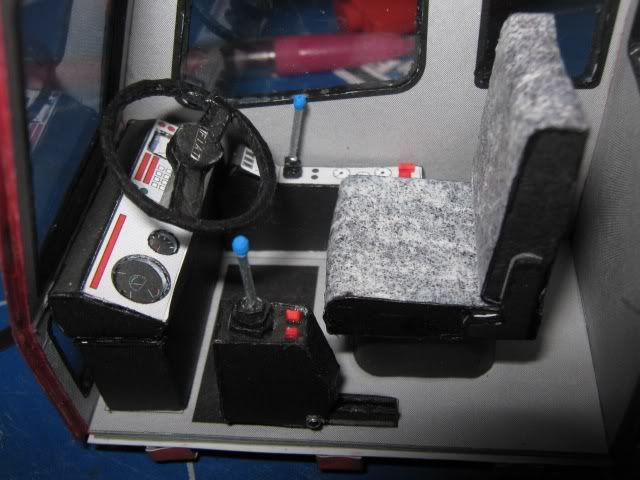

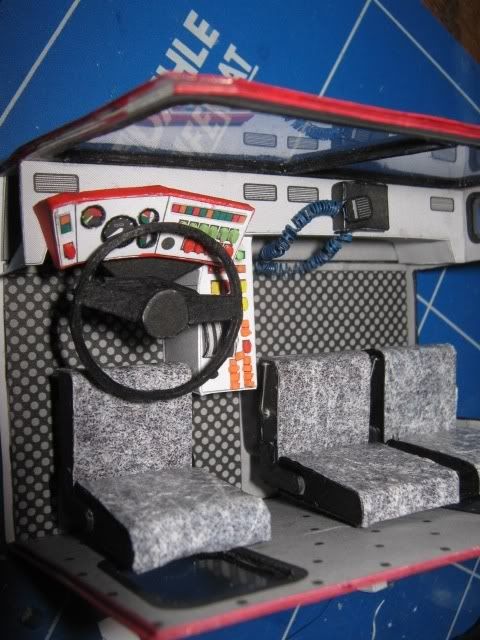

alles an Ort und Stelle

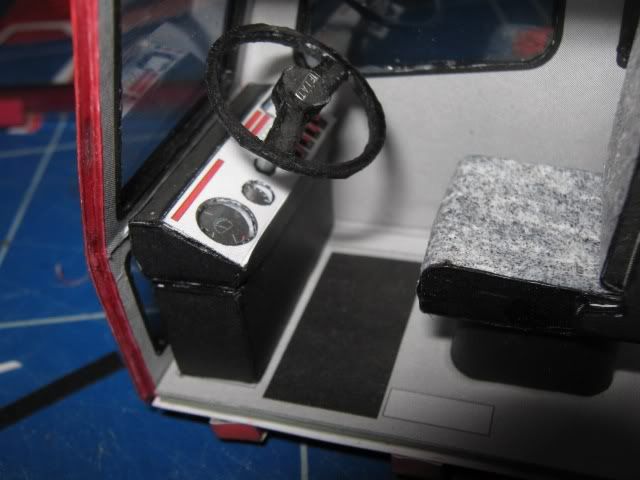

und mit Lenkrad



und nun mal wieder was richtig "Großes"

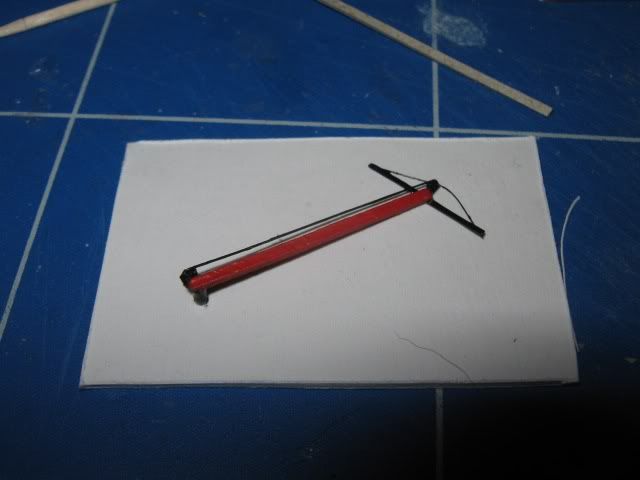

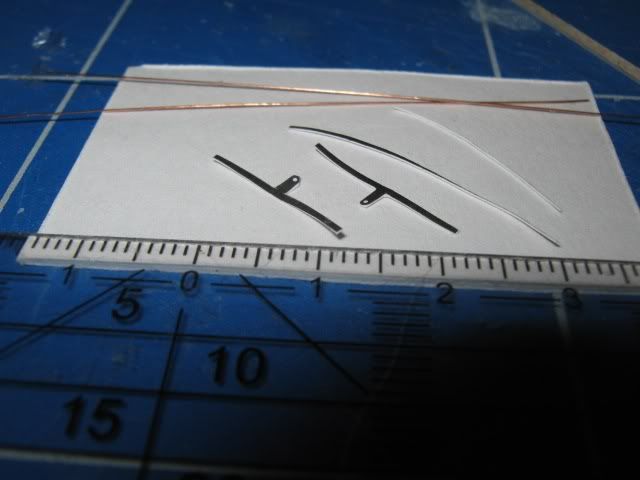

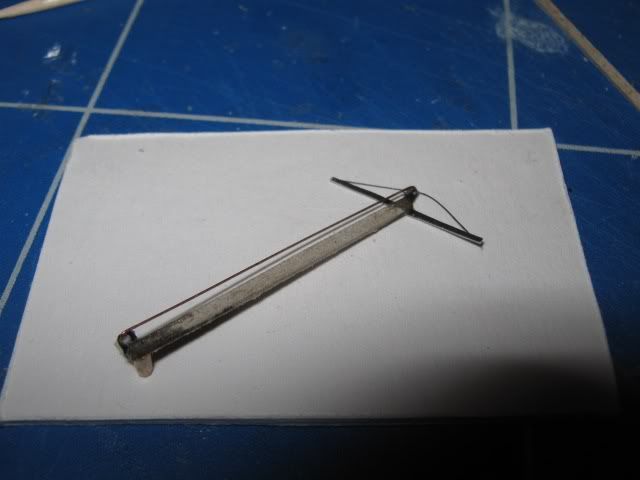

die Scheibenwischer



auch hier darf mein heißgeliebter Draht nicht fehlen

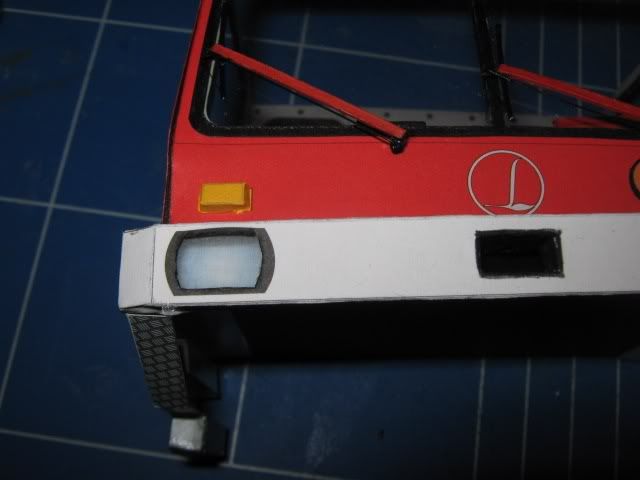

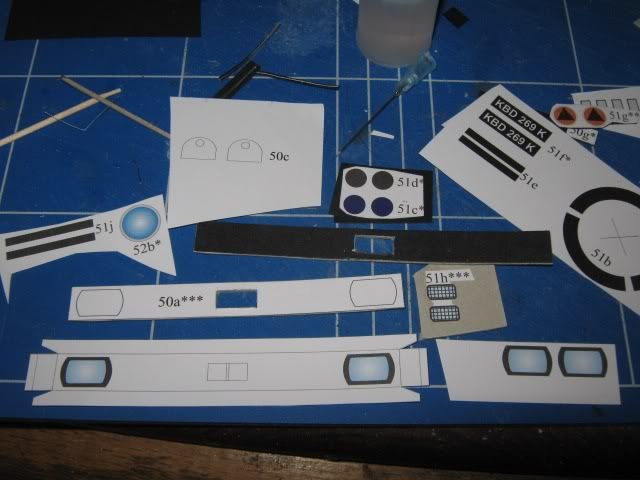

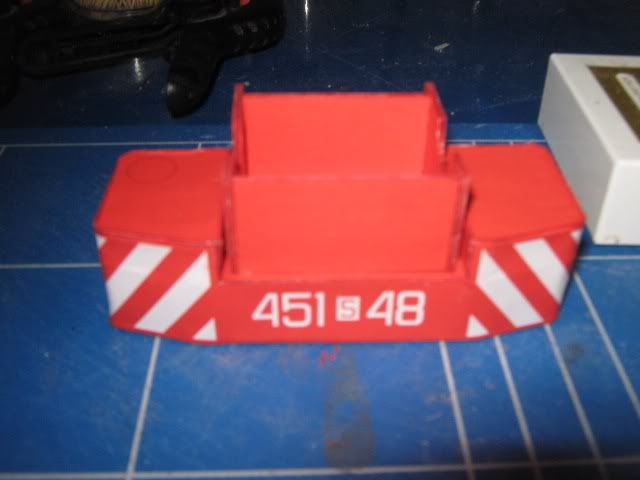

die Stoßstange



das Scheibenglas besteht aus Folie,die ich mit feinem Sandpapier blind gemacht hab

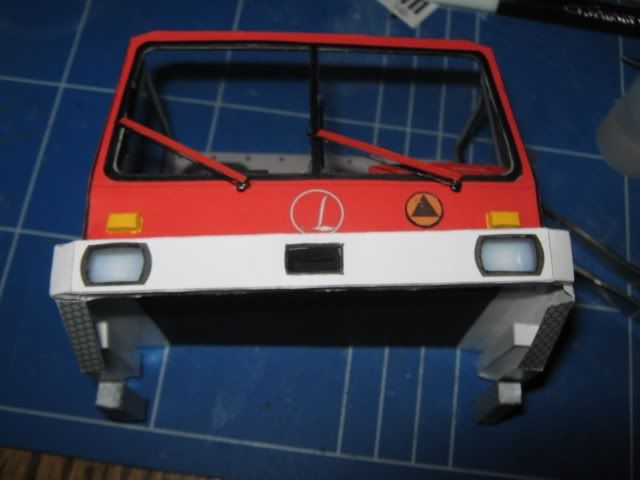

hier sieht man dann auch die Scheibenwischer an ihrem Platz

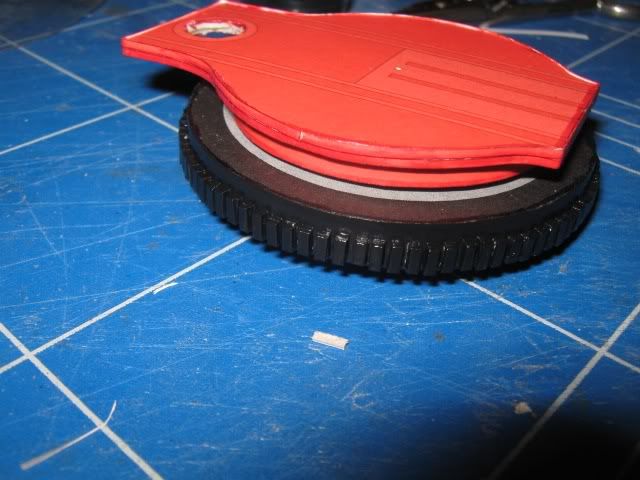

zur Zeit bin ich an den Radverkleidungen dran

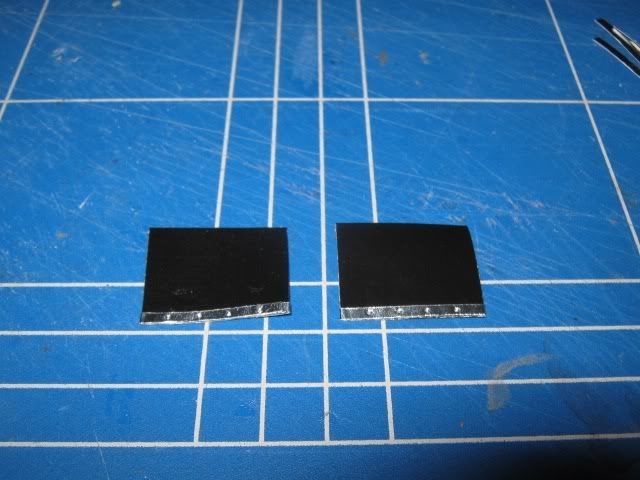

die Schmutzfänger hab ich aus schwarzem Klebeband,Aluminiumklebeband hergestellt



da war es erstmal wieder

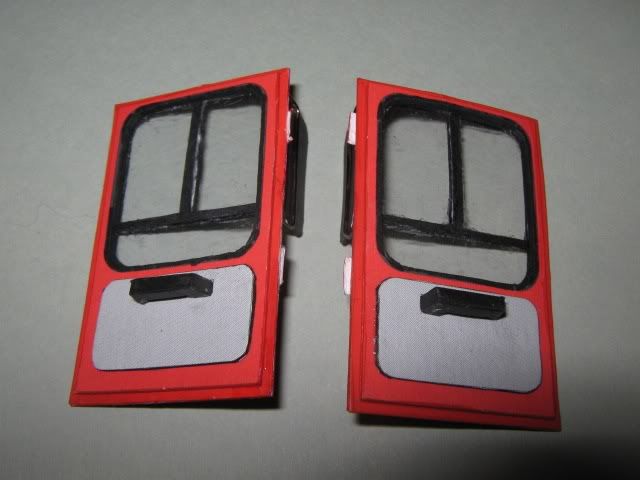

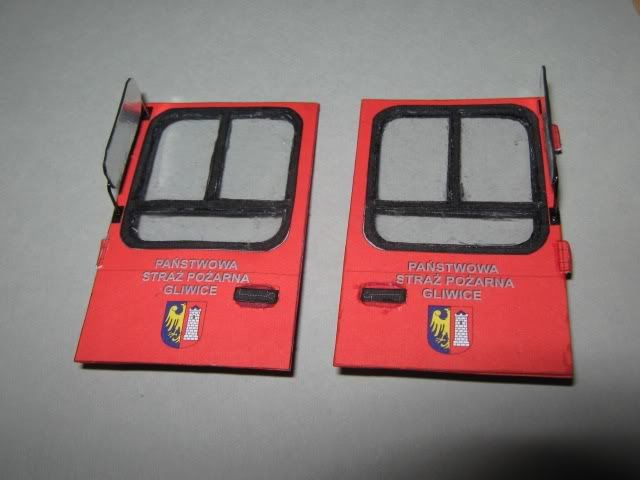

hab ich doch beinah die Türen vergessen
(nein Mike,die Fenster lassen sich nicht herunterkurbeln)

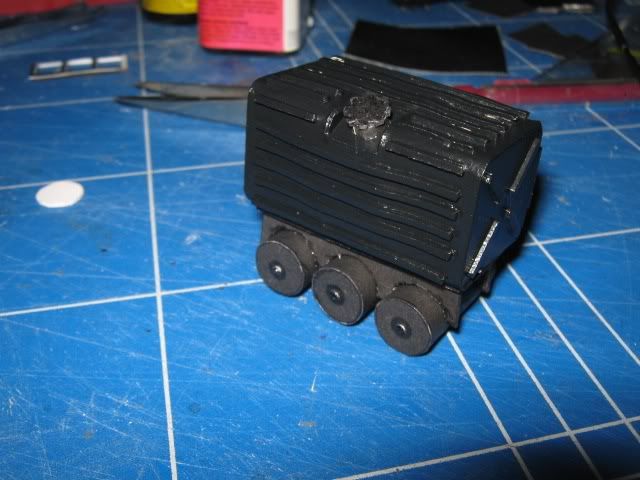

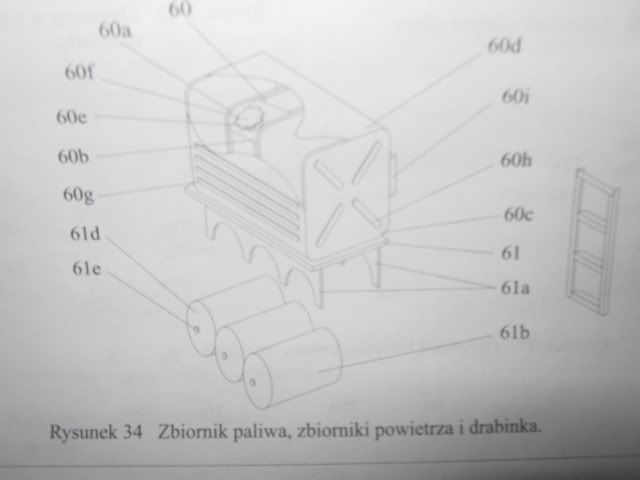

nun ist der Tank an der Reihe

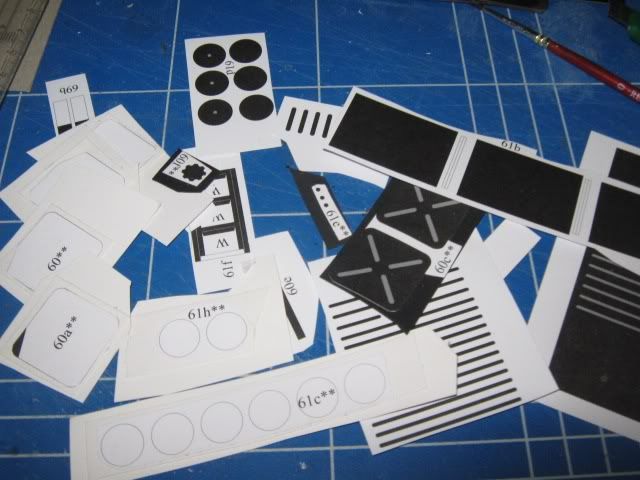

die Teile mal übersichtlich angehäuft :P



das fertige Mondfahrzeug

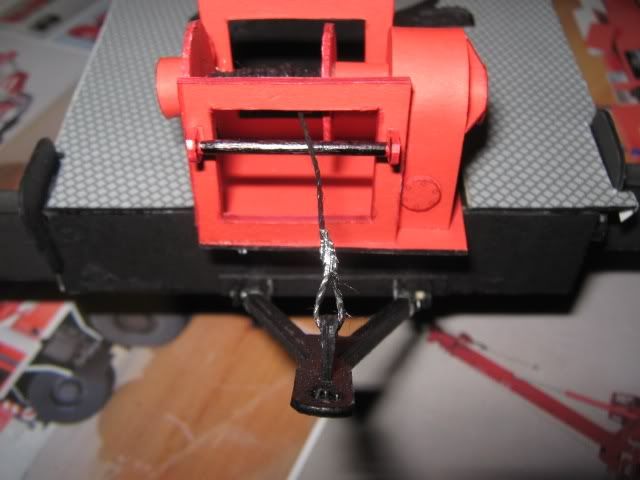

weiter geht es mit der Winde am Heck

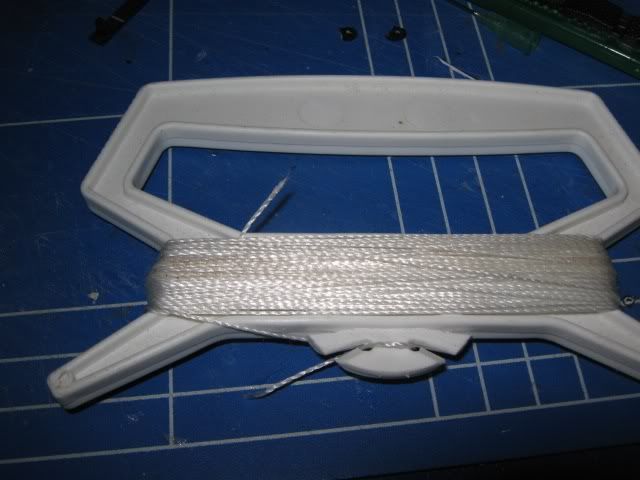

für das Seil der Winde nehm ich Drachenschnur (was auch sonst)



bisschen hell die Schnur,also ab in die Farbe damit

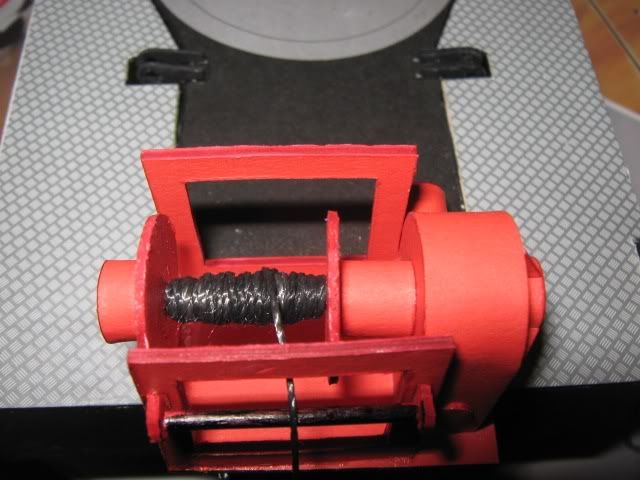

aufgewickelt



und bereit



zum Schluss mal eine Frage
was wird das?

da Bettina die Lösung gefunden hat,will ich das Teil auch mal zeigen

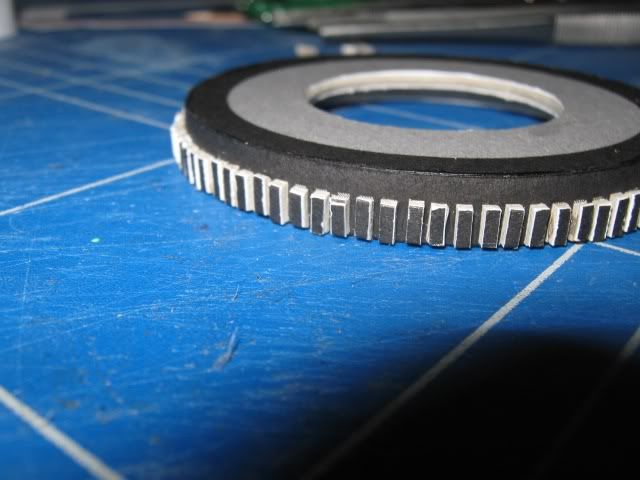

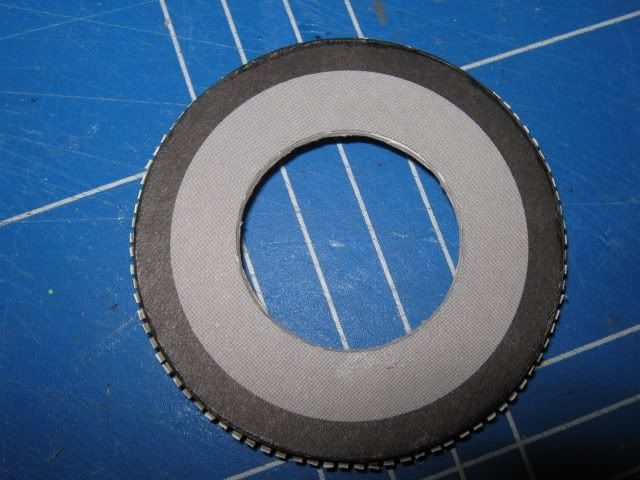

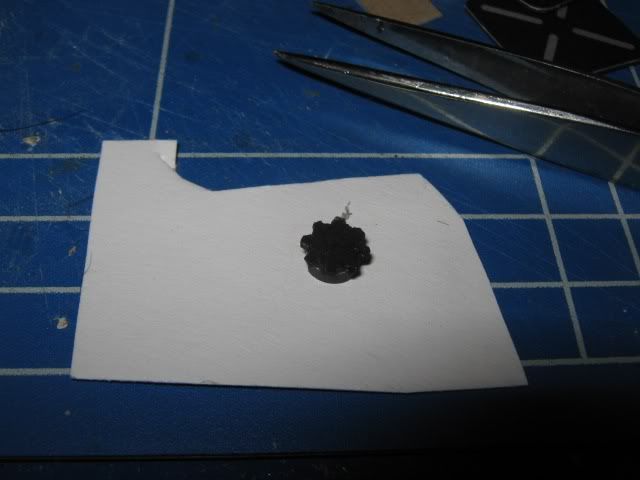

die kleinen "Beisserchen"







und mit Farbe





und eingebaut

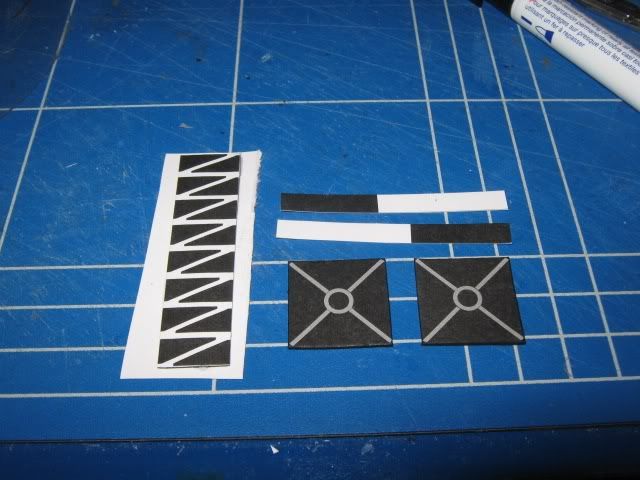

weiter geht es mit den seitlichen Stützen

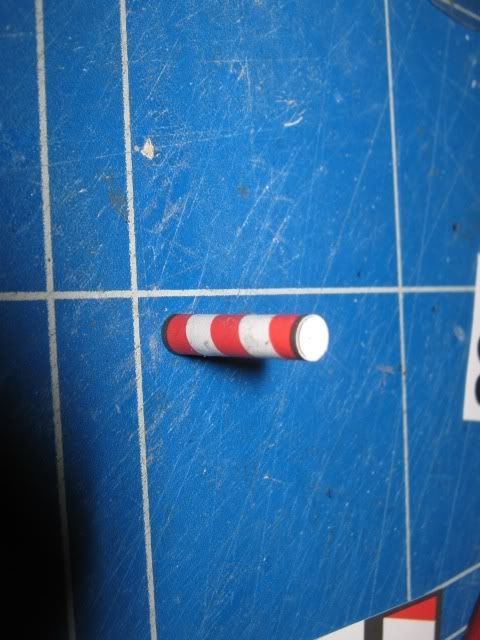

gerollt

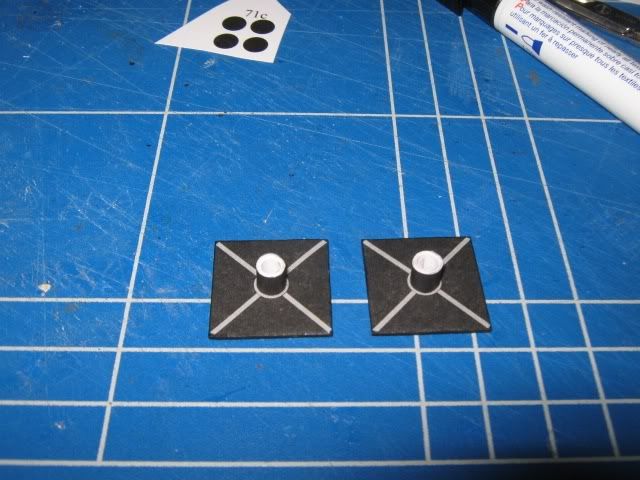

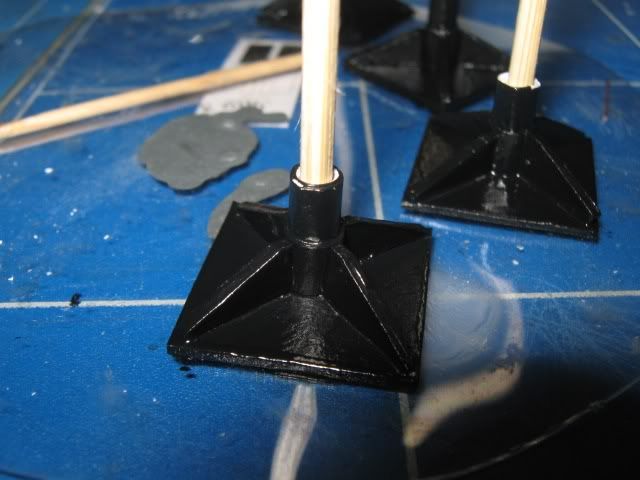

und die "Füsse"

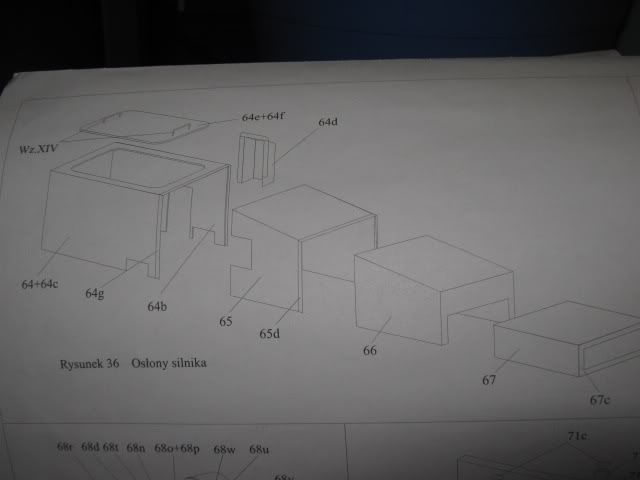

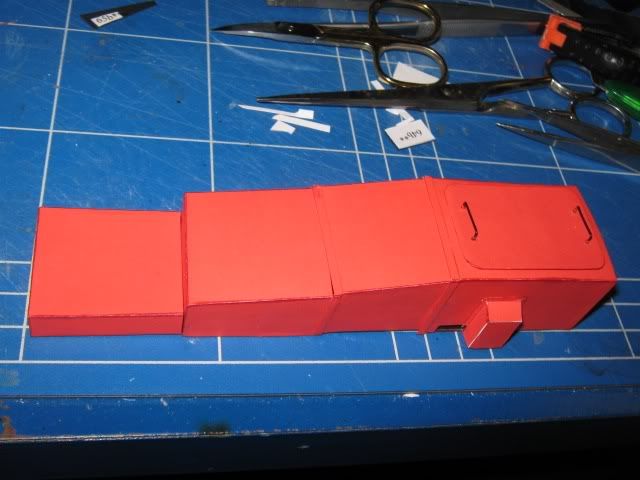

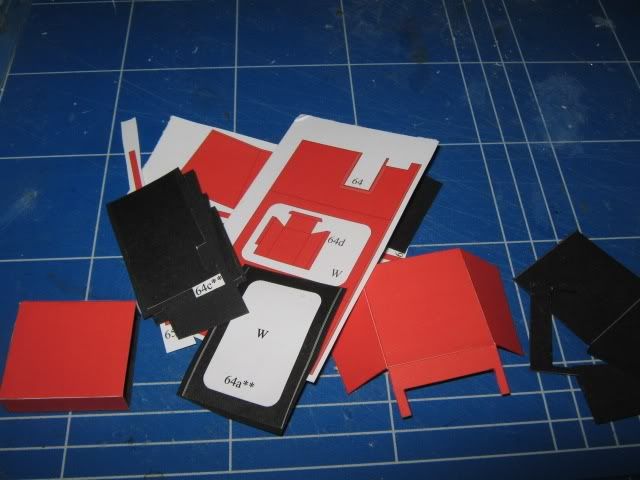

und nun die Motorabdeckung
hier ist zu bemerken,daß der Boden von Teil 64+64c nicht eingeklebt werden darf,weil man sonst den Motor nicht mehr hineinbekommt





erledigt
der Deckel ist selbstverständlich abnehmbar,damit man den Motor auch sehen kann



weiter gehts es dann mit meiner Version der Blaulichter
aber nicht mehr heute nacht

wie angekündigt,hier mein Versuch zur Herstellung eines Blaulichtes

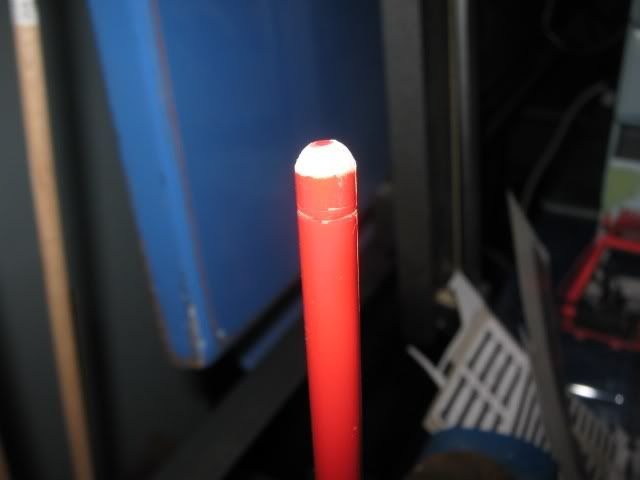

ich nehme einen Buntstift,schleife ihn an der Spitze rund und spanne ihn in den Schraubstock ein

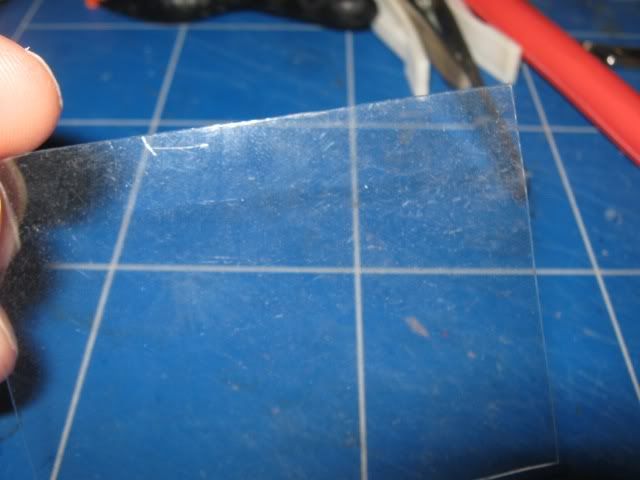

nun brauche ich etwas Verpackungsfolie

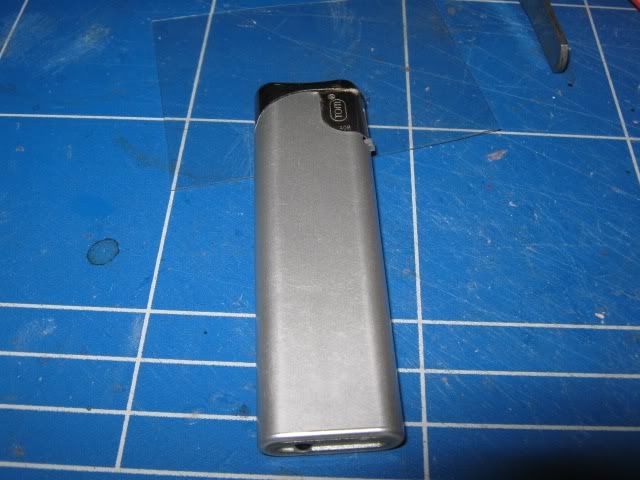

eine Flamme,in diesem Fall ein Feuerzeug,aber eine Kerze tut es auch :P

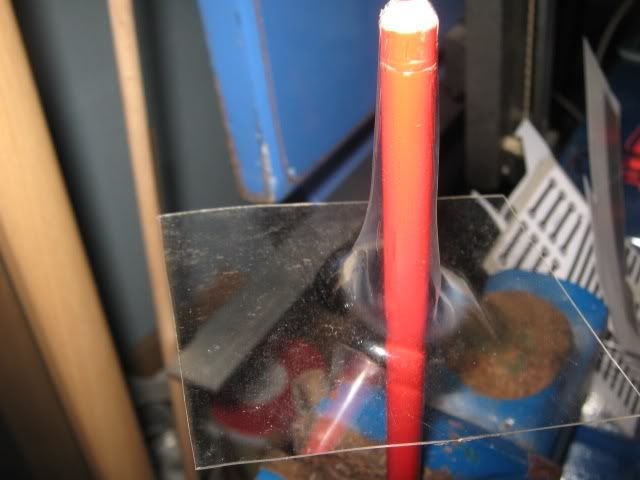

nun erhitze ich die Folie und ziehe sie über den Buntstift

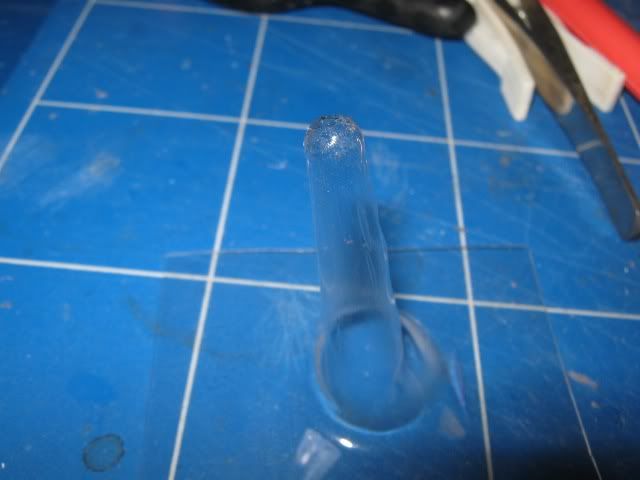

so sieht das Ergebnis dann aus



nun kommt die Transparentfarbe ins Spiel

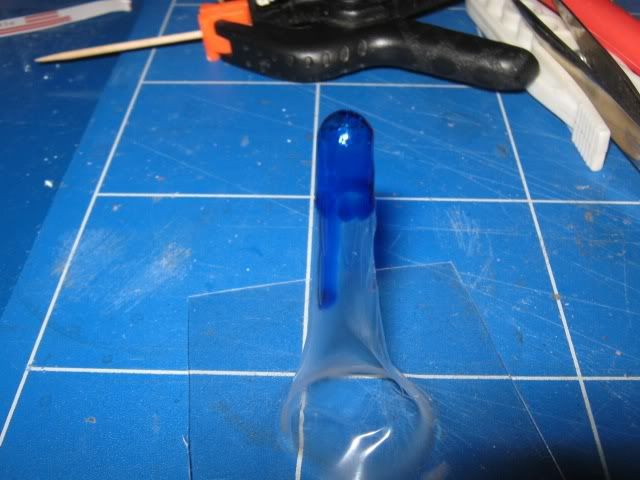

eintauchen und ablaufen lassen



nach dem Trocknen abschneiden

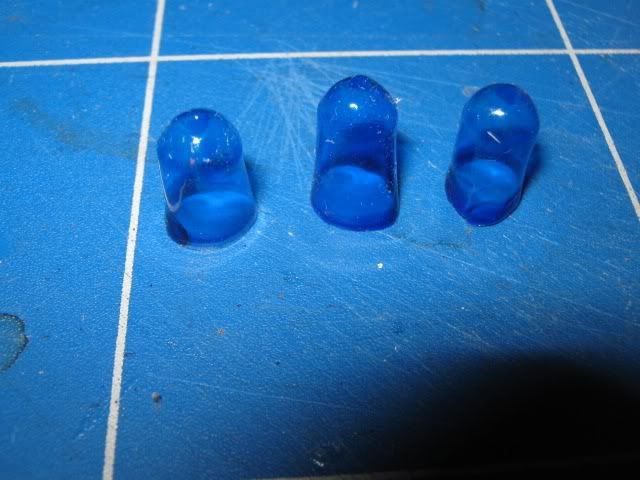

dann sollte das "Glas" so aussehen



damit hätten wir die Haube
nun zum Innenleben
der Spiegel

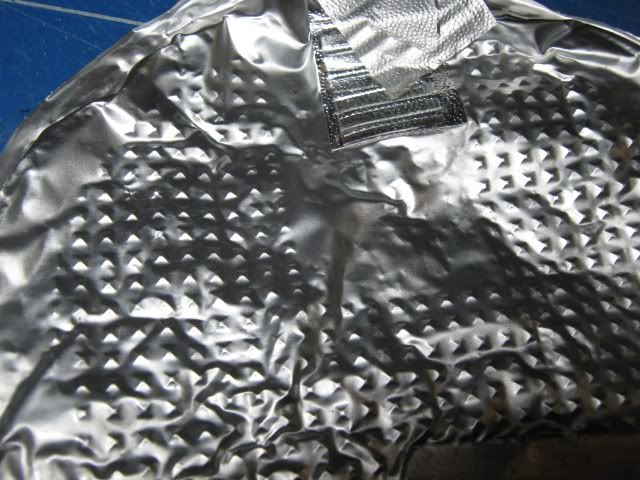

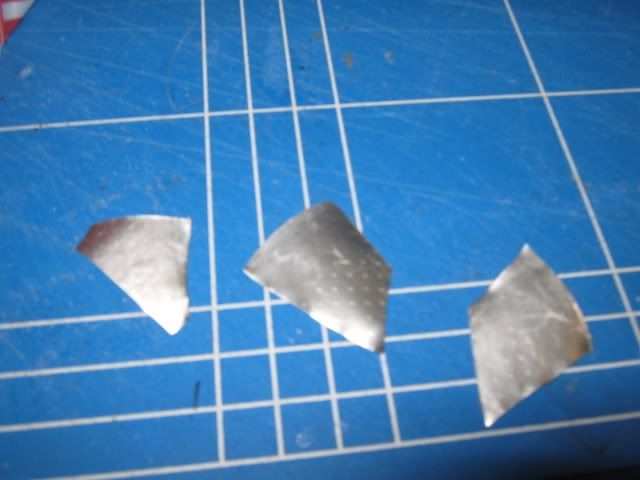

dafür nehm ich stärkere Alufolie,z.B. von Tabakdosen



geglättet

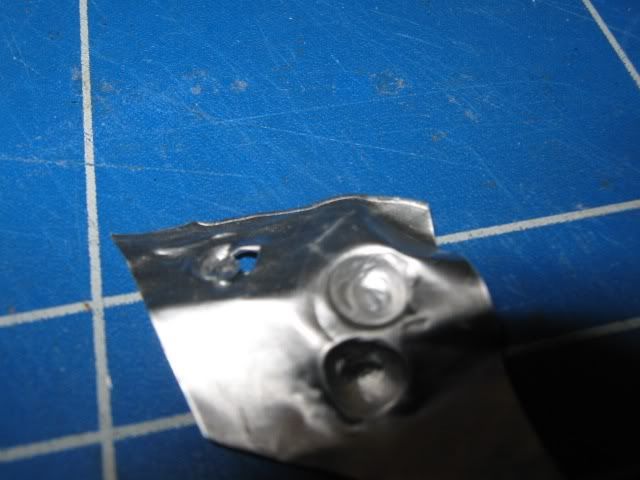

und mit einem Rundholz in eine Messingniete gedrückt,das Rundholz mit sanftem Druck kreisen lassen

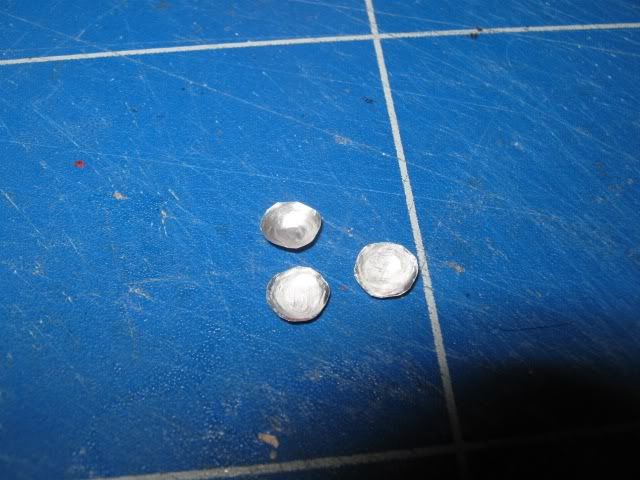

so sieht es aus

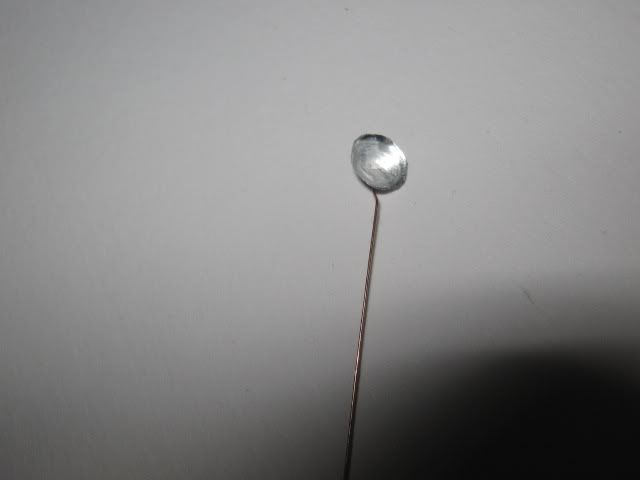

ein Stück Draht an die Rückseite geklebt

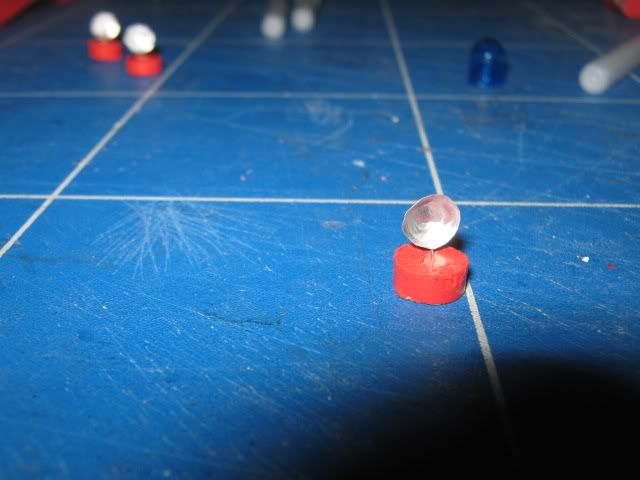

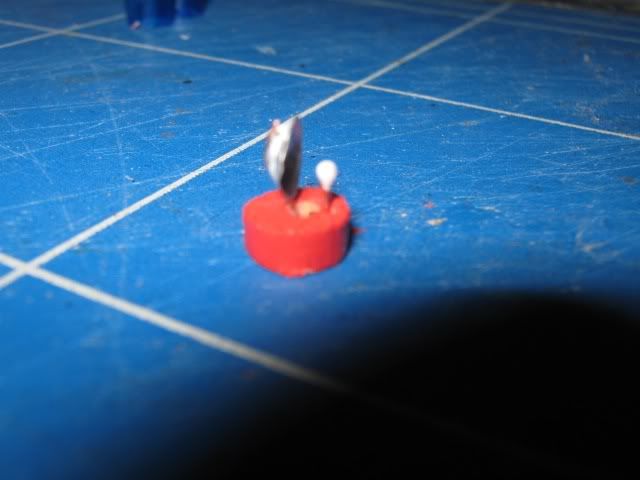

und am Sockel (dünne Scheiben vom Buntstift) festgeklebt



fehlt noch die Glühlampe
ein Stück Draht mit Weissleim und Farbe

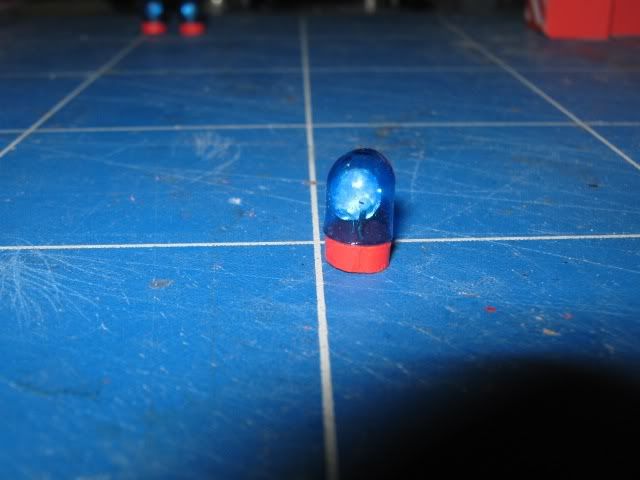

jetzt die Haube drüber und fertig

mal wieder ein kleines Update

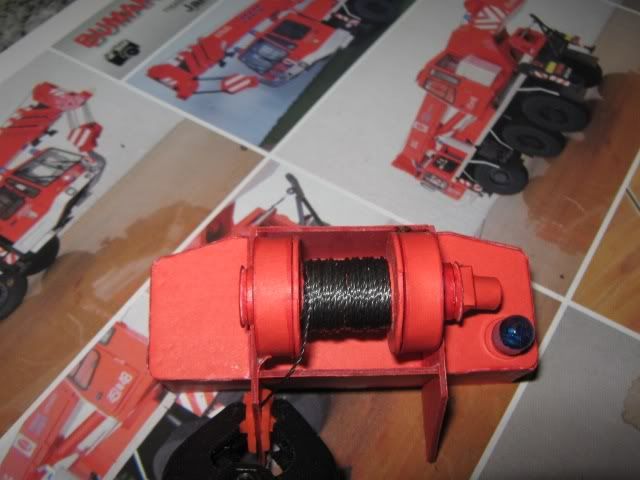

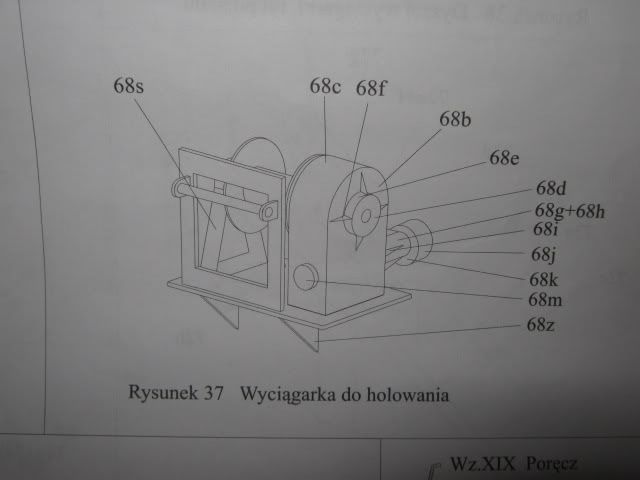

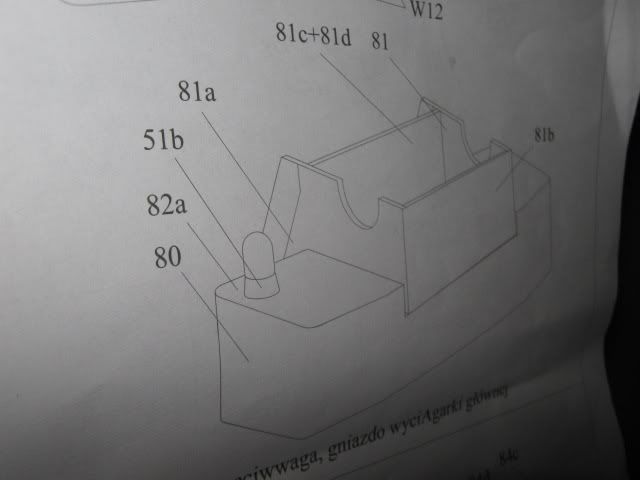

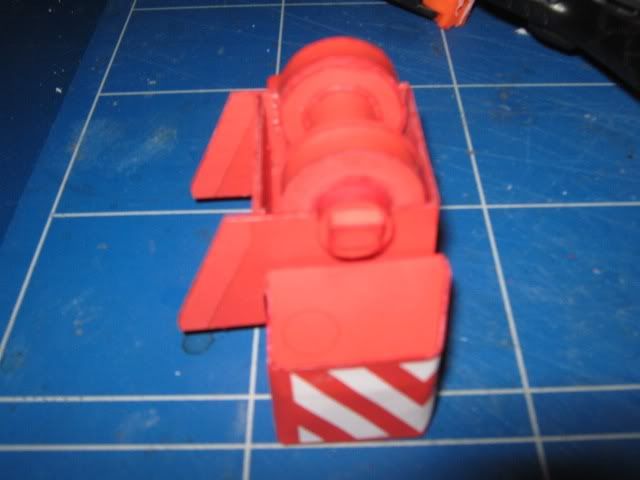

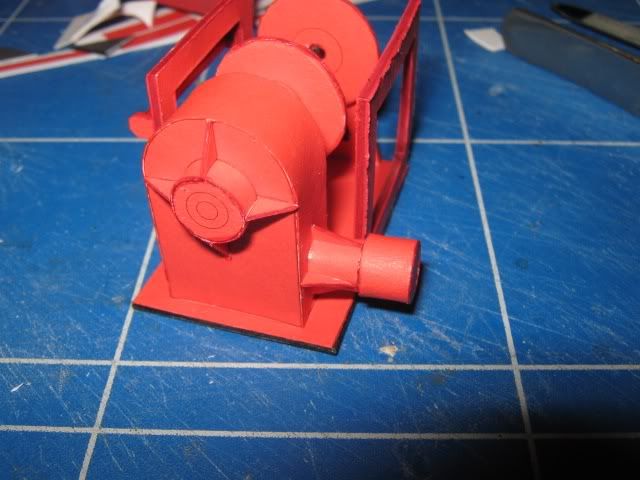

nun geht es um die große Winde

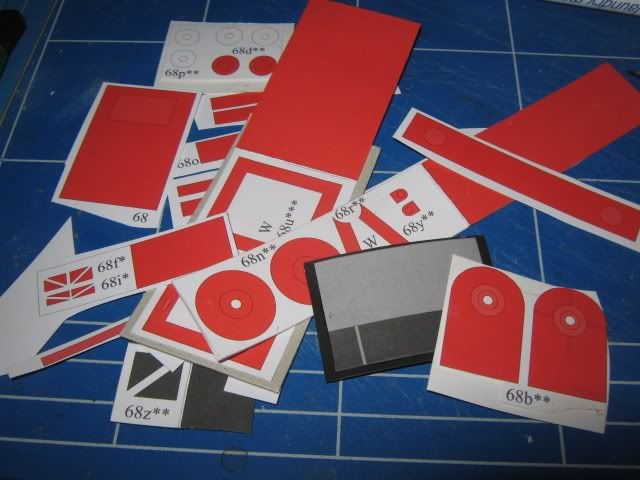

die Teile



schöner dicker Karton,damit es auch stabil wird

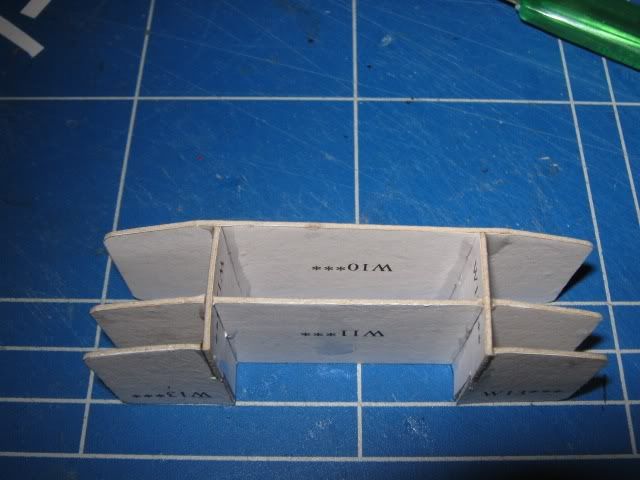

das Gerüst

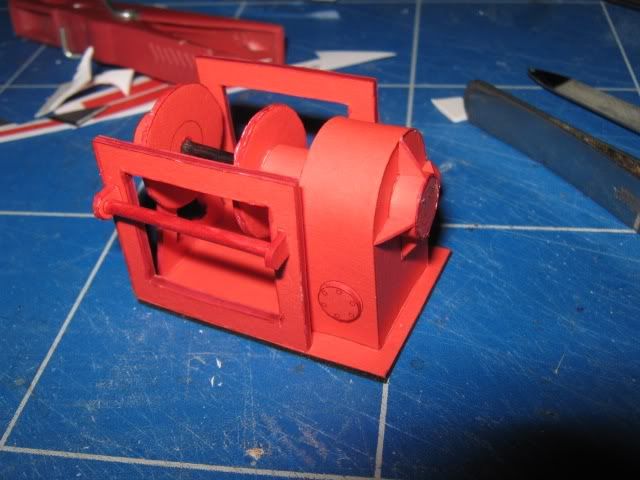

so sieht es ohne die Walzen aus

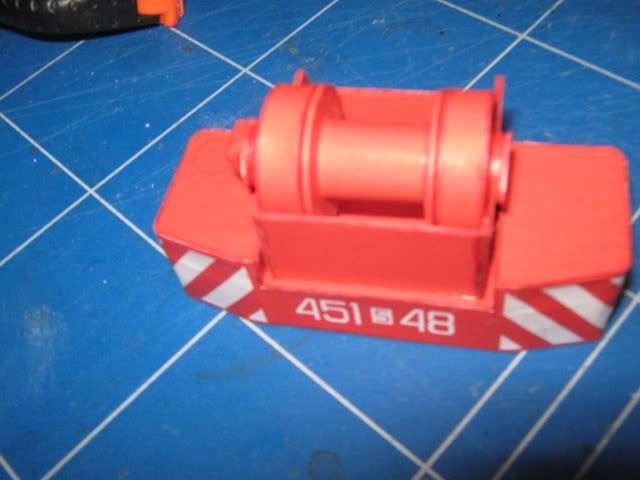

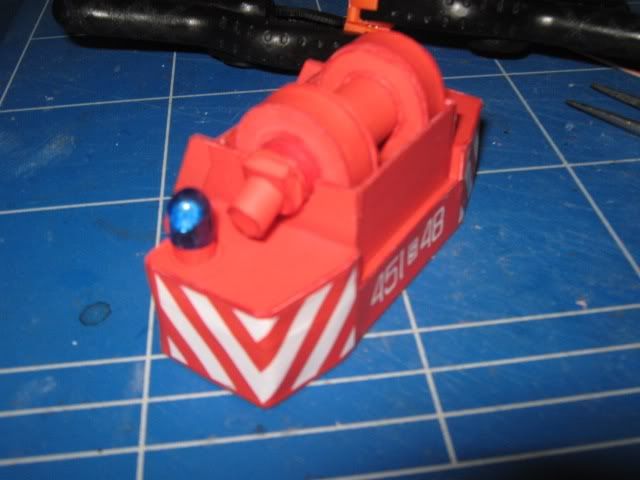

und so mit





sogar schon mit Blaulicht :P



und eingefärbten Bindfaden

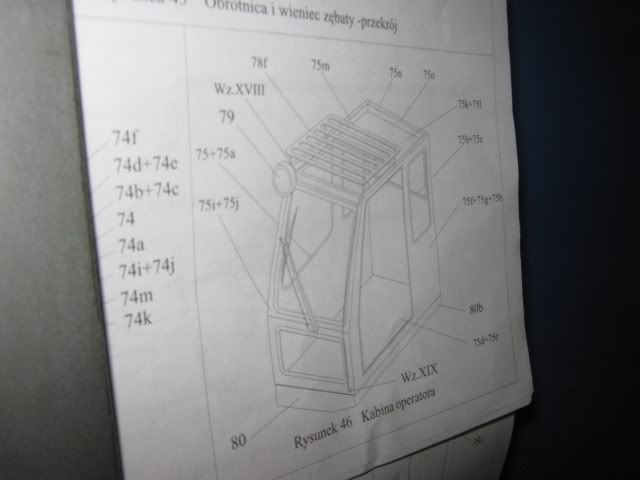

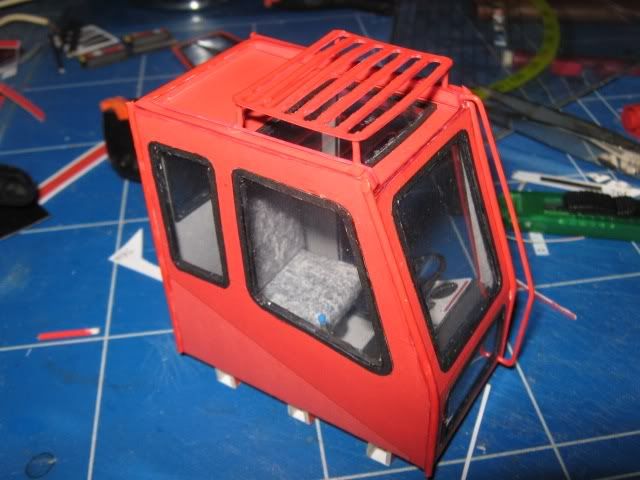

danach folgte dann der Arbeitsplatz vom Kranführer

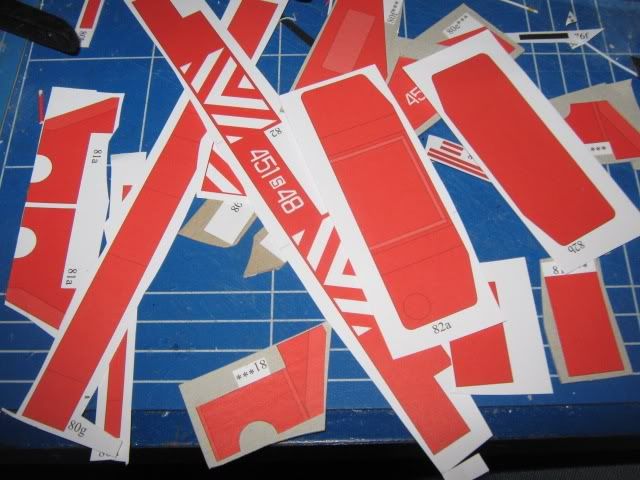

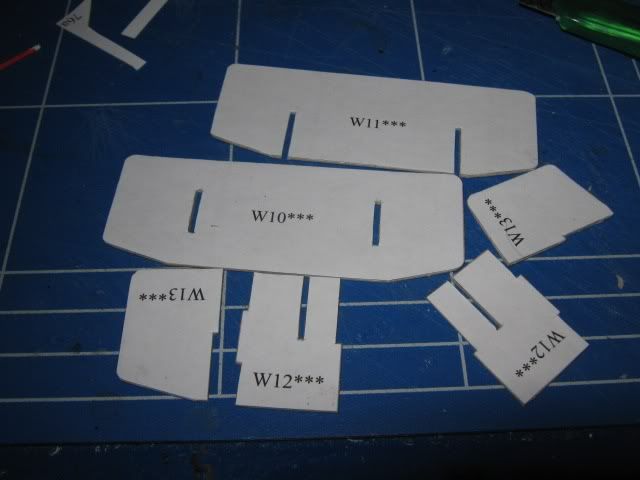

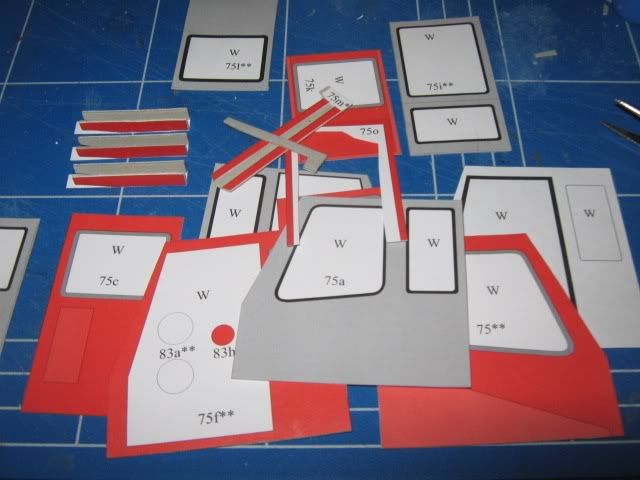

alle Bauteile mal wieder übersichtlich auf dem Tisch verstreut

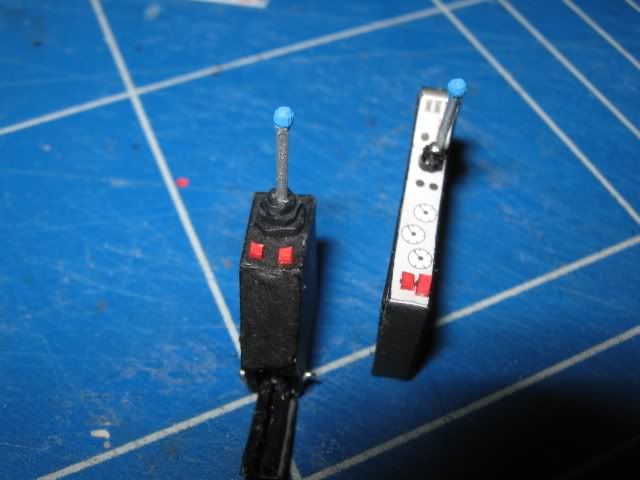

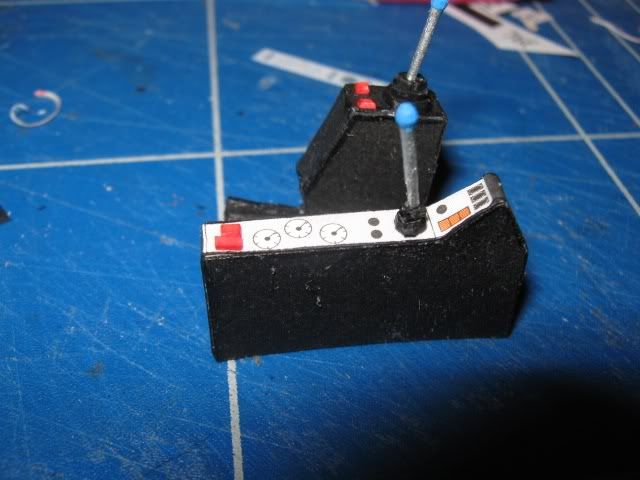

die Steuerhebel bestehen aus Zahnstochern
hab ich mit einer Feile bearbeitet

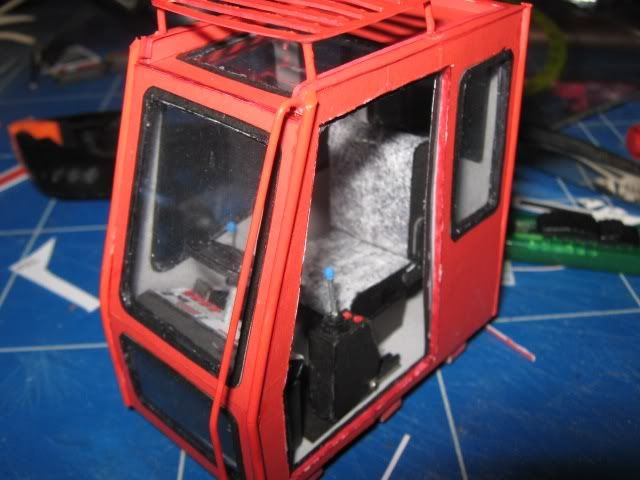

ein paar Innenaufnahmen
das Bedienelement an der Tür ist klappbar,um dem Kranführer das Einsteigen zu erleichtern





und von aussen

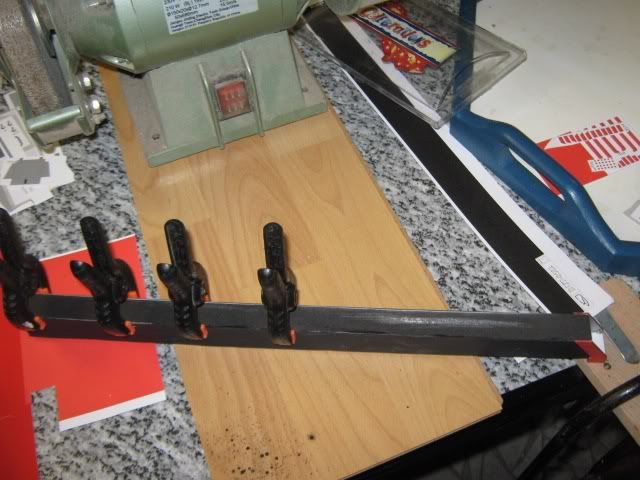

dann hab ich mich an die Ausleger heran gemacht
und nun kommt der erste wirkliche Kritikpunkt
alles nach Vorschrift zusammengeklebt,die richtige Stärke des Karton verwendet,aber es passt nicht
beim innersten Element musste ich einen 1/2 Zentimeter in der Höhe und Breite abschneiden
aber letztendlich hab ich es doch hinbekommen

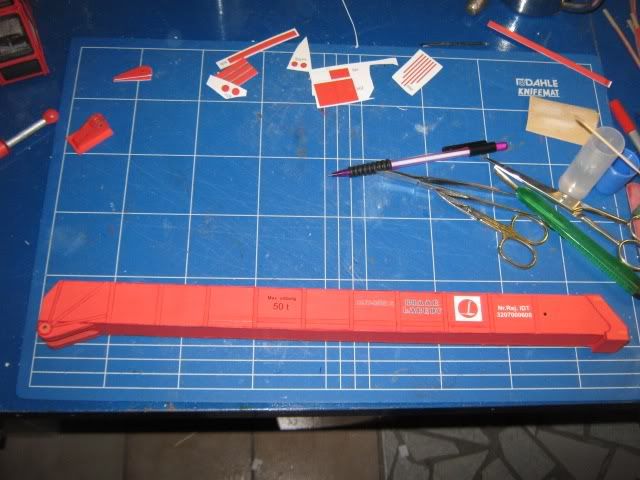

die Bauteile vom Aussenelement

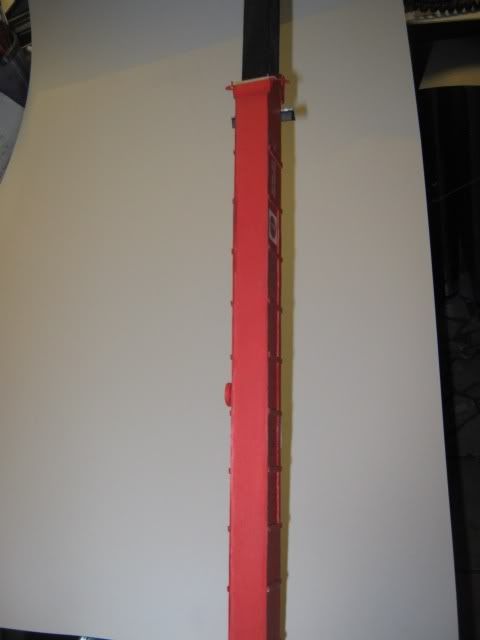

das fertige Teil

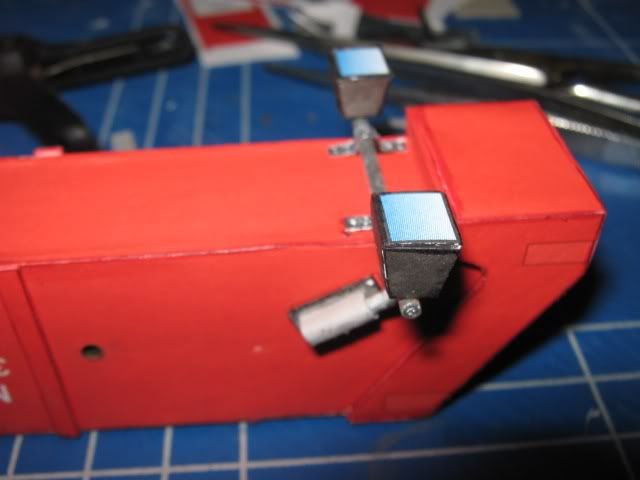

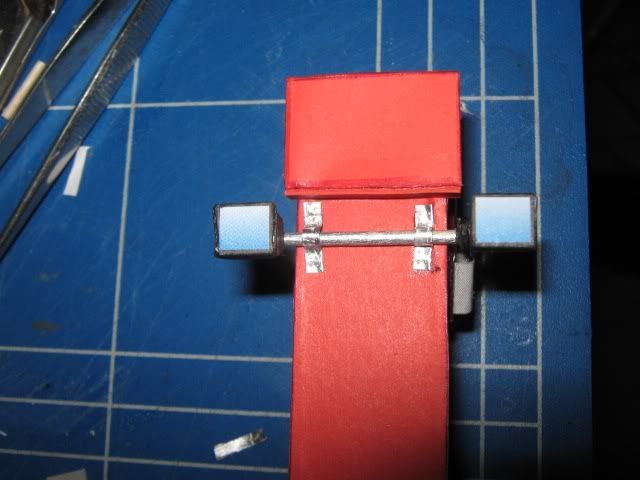

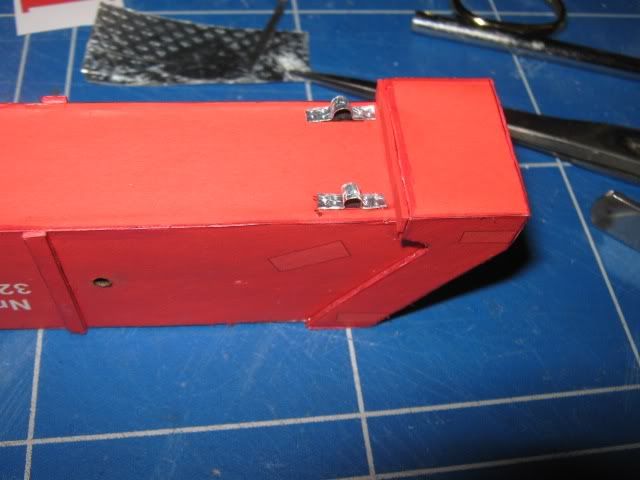

die Halterungen für die Scheinwerfer,wieder aus dem Alublech hergestellt



und angebaut,der kleine Zylinder an der Seite ist beweglich,so lassen sich die Scheinwerfer verstellen





hier ein Innenelement nach der "Beschneidung"



und nun ein kleines Problem

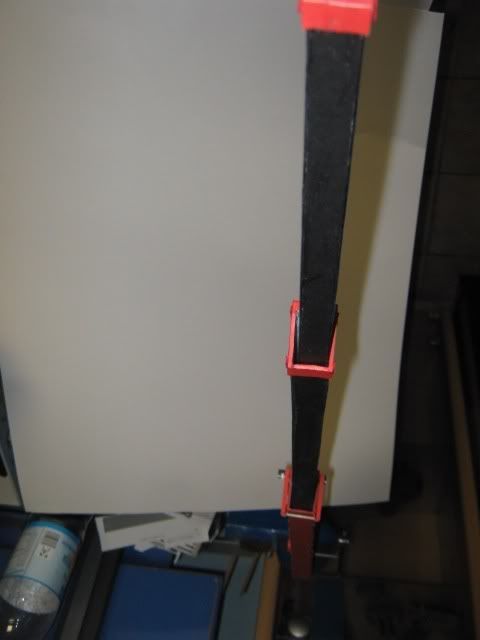

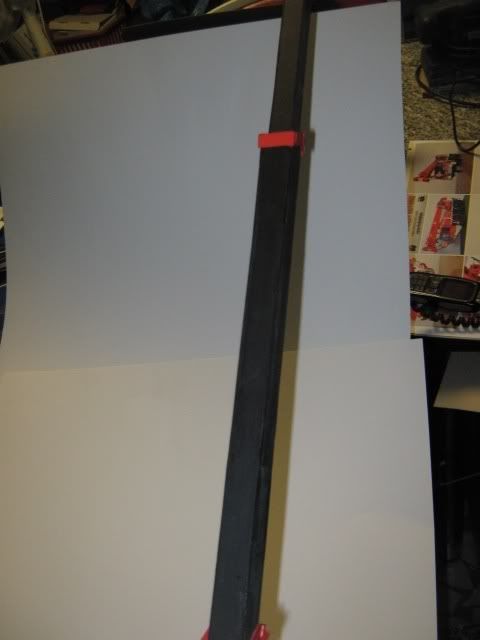

ausgezogen bekomm ich die 140cm nicht auf das Bild rauf







weiter geht es dann mit dem Kranhaken und seiner Aufhängung

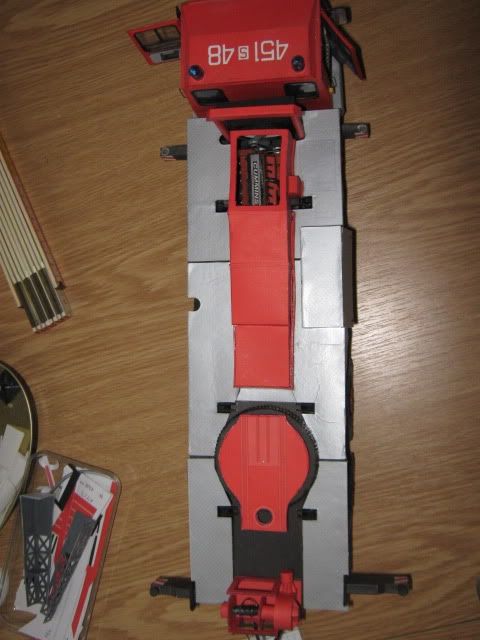

nur ein paar Bilder vom jetzigen Bauzustand
werd aber den Weg bis dahin auch weiter zeigen,da kommt also noch was auf euch zu










Eure Meinungen bitte hier:

nun geht es tatsächlich weiter
die neuen Aufhängungen



an Ort und Stelle,mit einem Plastiksplint,der mit der heissen Messerspitze plattgedrückt wird



und das soll noch an die Aufhängungen ran





https://www.der-lustige-modellbauer.com/t3661p90-bumar-labedy-dut-0502-von-modelik-in-125-diskussion

geschafft,er steht auf seinen "Beinen"





nun kommen alle fehlenden Teile noch dran :dance:

https://www.der-lustige-modellbauer.com/t3661p105-bumar-labedy-dut-0502-von-modelik-in-125-diskussion

Der Link ist auch in Peter Signa zufinden! - John

das galt eindeutig mir,John
da konnte der Peter nicht anders,als dem Peter noch einen mit der Dachlatte zu verpassen :P

Entschuldigung Peter, beim vorherigen Beitrag war das so drin,
Deswegen dachte ich das du den vergessen hattest

Finale
endlich kommt der rote Riese vom Tisch
der Ausleger ist montiert,die fehlende Tür und noch ein paar Kleinigkeiten
ein paar Farbtupfer hier und da









so und nun ab mit dir unter die Glashaube
