Angriff im Morgengrauen

Hallo allerseits,

im Sommer letzten Jahres habe ich damit begonnen, ein WK2 Dio unter dem Titel "Angriff im Morgengrauen" zu bauen. Doch aus Pietätsgründen habe ich den weiteren Bau erst einmal auf Eis gelegt. Den noch friedlichen Bau kann ich euch aber schon mal zeigen ...

Das Dio soll den Angriff von alliierten Streitkräften nebst Luftunterstützung auf einen von Deutschen besetzten Bauernhof darstellen. Also fing ich erst einmal an zu überlegen, welche "Kampfgruppen" benötige ich, und wo verdammt bekomme ich einen Bauernhof im Maßstab 1:72 her. Panzer, gepanzerte Fahrzeuge, Artillerie in Form von PAK's und passende Infanterie alles kein Problem, aber Bauernhof ... nix da. Dargestellt werden soll das Ganze auf einer Fläche von 570mm x 360mm. Angedacht war/ist ebenso, dass mit Hilfe von SMD LED's und Lichtleitern so einige Geschütze einen Schusseffekt in Form eines Blitzes erhalten, das Landhaus einen großen Einschuss in der Seitenwand (natürlich via Flackerlicht) hat, und der Dachstuhl der in unmittelbarer Nähe stehenden Scheune ebenfalls. Auch der in die ganze Szenerie eingebundene Flieger (eine engl. Spitfire) hat natürlich einen motorisierten Propeller und die Bordgeschütze (4 MG's) sind ebenfalls mit SMD LED's und Lichtleitern ausgestattet so dass auch hier durch Blitzeffekte eine wilde Ballerei simuliert wird. Die am Boden stehende Vierlings-Flak der Deutschen steht dem Ganzen in nichts nach, auch hier integriert SMD LED's und Lichtleiter. Dank Arduino nebst seinen ganzen Zusatzgerätschaften wird das Ganze einen geregelten Ablauf haben (Schusswechselfolge) und natürlich mit Soundeffekten untermalt. Aber das kommt später, wenn die Welt wieder in Ordnung ist ...

Nun denn, ich habe mich dann irgendwann an meinen Rechner gesetzt, AutoCAD an und erst einmal drauflos gezeichnet. Ich wollte ein Landhaus nebst Schuppen und einer großen Scheune haben. Vielleicht noch 'nen kleinen Brunnen, einen Mauerzaun und das durfte nicht fehlen ... das typische Plumsklo mit dem Herzchen in der Tür. Das alles im Maßstab 1:72 und 3D, damit auch der Drucker mal was zu tun hat.

Mit dem Landhaus habe ich begonnen, und möchte auch hier damit anfangen, aber seht selbst:



Aus dieser Zeichnung habe ich dann seperat jedes Bauteil ins druckfähige *.STL Format umgewandelt und den Drucker in die Gänge gebracht.

Und hier das Ergebnis:



Die Seitenwände und vor allem die Dächer zu zeichnen war echt 'ne Geduldsangelegenheit mit den ganzen Ziegeln und Steinchen:





Und nach dem Druck alles ordentlich versäubert und etwas entgratet, und schon konnte der Zusammenbau via Sekundenkleber beginnen.



Sieht doch schon recht passabel aus oder?

Fehlen nur noch Brunnen, Mauerzaun, Geräteschuppen und das Plumsklo, dazu mehr im nächsten Teil.

Grüße Dirk

...und weiter geht es

Das "Haupthaus" ist nun gebaut, fehlt nur noch Farbe:

Viel kann ich dazu jetzt nicht erklären, ich denke die Bilder sprechen für sich:





Auch der Geräteschuppen wurde derweil gezeichnet, gedruckt und gebaut:





Und ans Haupthaus angesetzt schaut das Ganze jetzt so aus:





... Im nächsten Teil folgen dann der Brunnen und die Mauerzaunteile

Grüße Dirk

und weiter geht es mit dem Zubehör,

fangen wir mit dem Brunnen an, erst mal die Zeichnung dazu:



Die beiden Halter neben dem Brunnen sind die späteren Aufnahmen für die Kurbel, welche senkrecht auf den Brunnenrand geklebt werden. Ausgedruckt und montiert sieht das Ganze dann so aus:



Zur endgültigen Bemalung erst mel zur Seite gestellt, und nun kommt das Plumsklo, auch hier erst einmal die Zeichnung:



... dann der Druck ...



und der Zusammenbau:



man beachte, das Herzchen in der Tür:



und fürs Dio zurecht gemacht (man stelle sich vor ... Morgens halb 5 in Deutschland ... Vogelgezwitscher ... die Ruhe vor dem Sturm) ..







... Auch Soldaten sind nur Menschen ...



... hier aber jetzt noch ein Soundmodul einzusetzen ginge wohl etwas zu weit ..

also dann bis zum nächsten Teil, der großen Scheune

Grüße Dirk

Da ich ja noch etwas Zeit habe (Urlaub) soll's auch gleich noch etwas weiter gehen, damit ich mit dem BB erst einmal auf aktuellem Stand bin.

Es fehlen ja noch die große Scheune und der Mauerzaun. Fangen wir mit dem Mauerzaun an. Den habe ich so gezeichnet dass ein Start-Teil habe und ein Ansetzteil wovon ich x-beliebig viele passend aneinanderstellen und so zu einem Zaun aufstellen kann. erst einmal die Zeichnung:



dann der Druck:



in diese "Mauerlücken" wurden dann handelsübliche Lattenzaunelemente aus dem H0-Eisenbahnbereich eingesetzt und mit Sekundenkleber fixiert. Bilder dazu folgen gleich.

Aber zuerst kommt dann last but not least die große Scheune. Angedacht war, die Scheune so zu gestalten (zu zeichnen), dass das Dachgeschoss einen Granateinschlag aufweist, also ran ans Werk:



Ok, man sieht es auf dem Bildchen jetzt relativ schlecht, aber ich denke jetzt kann man es besser sehen:



Und nun das alles mal zusammen gestellt schaut doch schon recht passabel aus oder?



Jetzt noch den bemalten Mauerzaun und den Brunnen dazu ... viola mein etwas demolerter Bauernhof:



So, das war's an Gebäuden erst einmal, im nächsten Thread geht's dann an die Fahrzeuge etc.

Bis dann Grüße Dirk

Der Typ auf dem Donnerbalken ist der absolute Hammer

John schrieb:Der Typ auf dem Donnerbalken ist der absolute Hammer

... Wer gedient hat weiß es: Die Feldjacke kann man nicht ausziehen ohne das Koppel zu lösen. Beide sind nicht miteinander verbunden .... nur ein Detail.

Mariner schrieb:Panzer, gepanzerte Fahrzeuge, Artillerie in Form von PAK's und passende Infanterie alles kein Problem

.... die Panzerabwehrkanone (PaK) gehört nicht zur Artillerie.

miteinander,

erst einmal Danke für euer Interesse an meinem BB.

@ John Ja, das Klo sah mir ohne den Typen zu langeilig aus, und der keline Spaß heitert das doch recht ernste Thema wieder etwas auf.

@ Wolffgang Danke für deine Hinweise, Koppel auf/an der Jacke ... da hätte ich auch selber drauf kommen müssen, egal wird nachgebessert. Naja und die PaK in diesem Fall
eine PaK 40, zählt natürlich nicht zur Artillerie in dem Sinne, ich wusste halt nur nicht wie ich sie besser beschreiben sollte.

Danke nochmal!

Grüße Dirk

Hallo da bin ich wieder,

Um mit diesem BB auf den aktuellen Stand zu kommen möchte ich euch noch kurz einige zum Einsatz kommenden Fahrzeuge und den Flieger vorstellen.

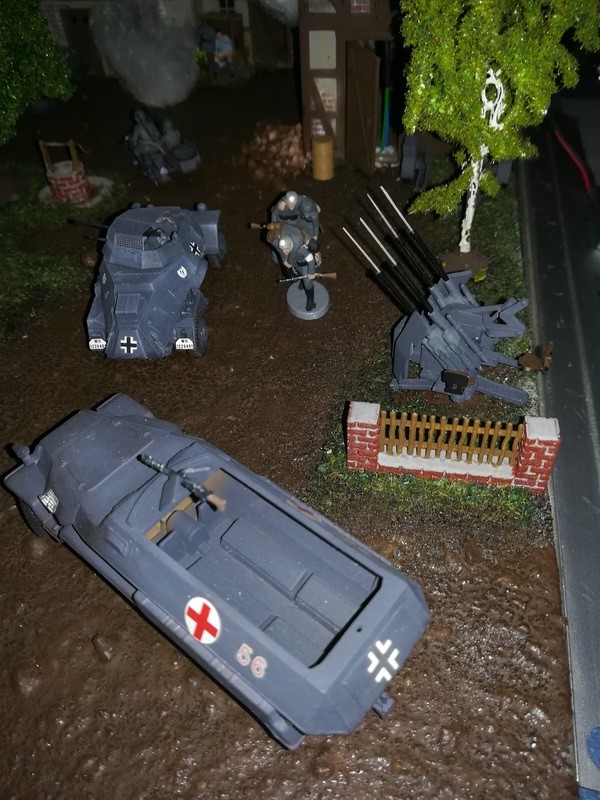

Auf Seiten der Deutschen kommen 1 Motorrad BMW mit Beiwagen, 1 Sanitätsfahrzeug (Sdkfz), 1 Pzkw III, 1 Sdkfz Puma, 1 PaK 40, 1 Sdkfz sowie 1 VierlingsFlaK nebst Infanterie zum Einsatz. Verschiedene dieser Fahrzeuge sowie die PaK und die FlaK wurden von mir mittels SMD-LED's und LWL so modifiziert, dass nach elektronischem Anschluss (via programmierter IC's oder Arduino) Blitzeffekte aus den entsprechenden Geschützrohren entstehen.

Hier mal eine kleine Auswahl an Bildchen dazu:

Einfaches Sdkfz nicht schussfähig.


Die kleine BMW mit Beiwagen, nicht schussfähig,


Sdkfz Puma, schussfähig,




Das kleine weiße "Stäbchen" am Geschützrohr ist der LWL (Lichtwellenleiter) welcher nacher mit Watte kaschiert wird.

Pzkw III, schussfähig,


PaK 40, schussfähig,


Vierlings-FlaK,schussfähig auf allen 4 Geschützrohren,


Soviel zu den zum Einsatz kommenden deutschen Fahrzeugen, hier und da werde ich wohl noch etwas mit Farben nachbessern.

Im nächsten und vorerst letzten Thread kommen dann einige der alliierten Einheiten zur Vorstellung.

Grüße Dirk

und hier nun das vorerst letzte Update.

Die alliierten Einheiten bestehen aus einer engl. Spitfire, 1 Sherman, 1 Jeep, 1 Jackson und einem M3 Granatwerfer.

Die engl. Spitfire soll in dieser fiktiven Szenerie als zusätzliche Luftunterstützung für den Überraschungsangriff dienen. Das Modell der Spitfire wurde insoweit von mir modifiziert, dass der Propeller motorisiert wurde, und an beiden Tragflächen die vorhandenen MG's mit SMD-LED und LWL ausgestattet wurden.


Das anscheinend stattliche Kabelbündel verschwindet bei der endgültigen Montage in einem 2mm Messingrohr, welches dann mit Bäumen und Watterauch kaschiert wird.

Der Sherman Panzer, schussfähig,



Auch hier noch nicht allzu sehr auf die Farbgebung achten, die ist noch in weiterer Bearbeitung.

dann noch der M3, der ach noch einiges an Farbgestaltung benötigt:


So, wie bereits Anfangs geschrieben lege ich nun erst mal aus Pietätsgründen und auch der friedlichen Vorweihnachtzeit diesen BB auf Eis, was aber nicht heißt dass es hier nicht weiter geht. Für Fragen oder Anregungen bin ich jederzeit offen.

Grüße Dirk

Hallo Dirk, das gefällt mir super gut was du da baust..bin sehr gespannt wie die Waffen beim "feuern" aussehen....

Da ich mich gerade mit 3D-Druck und damit auch mit der Konstruktionszeichnung befasse: Respekt, wie Du die Teile konstruiert hast.
Steckt wahrlich ein großer Aufwand dran
Ich bin immer wieder erstaunt, was so alles geht ....

nachdem ich mir gestern einen Rüffel seitens meiner Frau anhören musste, wann ich denn mal gedenke meine angefangenen Modellbaugeschichten auch mal zu Ende zu bauen, habe ich beschlossen jetzt erst einmal nichts neues anzufangen, sondern alle angefangenen Modelle zu Ende zu bauen. Unter diese Modelle gehört natürlich auch dieses Dio. Also habe ich auch hier weiter gemacht, und werde dieses Dio jetzt auch erst einmal fertigstellen.

Was habe ich in der Zwischenzeit gemacht?

Ich habe mir eine Grundplatte gebaut, welche von einem ca. 2cm hohen Rahmen aus 4mm PVC besteht. Die Grundplatte hat die Abmaße von 35cm x 56,5cm, weil dies die Innenmaße der Vitrine sind, wo das Dio seinen endgültigen Platz erhalten wird. Der Rahmen ist insofern für mich wichtig, weil unter der Platte die bereits erwähnte Elektronik seinen Platz erhalten soll.

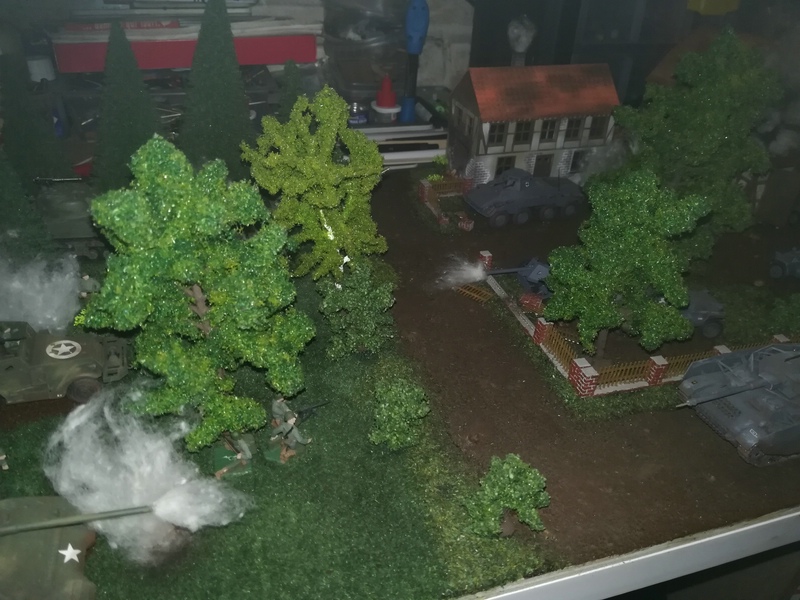

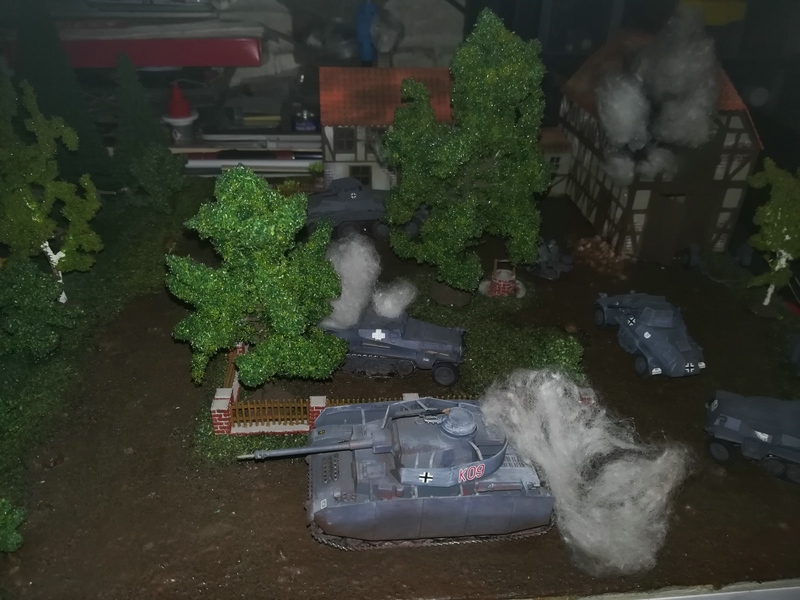

Nun zum Dio selbst, ich hatte mir eine fiktive Szene vorgestellt, in der die Alliierten einen Blitzangriff auf eine deutsche Stellung auf einem Bauernhof machen. Dazu habe ich erst einmal meine Gebäude und sämtliche Einheiten platziert, unter der Berücksichtigung der zu verwendenden Effekte. Hier und da ein paar Bäumchen und etwas Grünzeug, und eine kleine unbefestigte Dorfstraße. Das Ganze muss natürlich noch detaillierter gestaltet werden, doch das erfolgt erst wenn die Effekt-Spielerei abgeschlossen ist. Dazu mal einige Bilder















... und so könnte es dann bei "Nacht" aussehen.











Nun hatte ich ja auch geplant, eine Spitfire im Tiefflug mit in dieses Dio zu integrieren. Die Spitfire wurde so modifiziert, das ein sich drehender Propeller, sowie imitierte Bordgeschütze mittels SMD-LED's und LWL vorhanden sind. Nun habe ich sämtliche Kabel durch ein Messingrohr, 25cm lang und 2mm Durchmesser gefädelt.





Schön zu erkennen die "Bordwaffen", und im letzten Bild soll auch mal der Pilot zu sehen sein ...



Im folgenden Update dann erste Einblicke zur  verwendeten Elektronik und mehr...

Grüße Dirk

... und wie versprochen, gleich noch ein weiteres Update.

Für mein Dio habe ich mir eine Kleine Steuerung gebaut, mit Hilfe zweier Arduino Nano und einem zugehörigen Netzteil. Das Netzteil wird entweder über USB oder mit eienr 9V Blockbatterie gespeist, und liefert kontinuierlich 5 oder 3,3volt. Da ich mit diesem Netzteil 2 Arduino Nano versorge habe ich die Spannung auf 5 Volt eingestellt. Die Arduino's habe ich beide programmiert, einen für den "Schusswechsel" der Alliierten, und einen für den "Schusswechsel" der deutschen Einheiten. Unter "Schusswechsel" soll hier verstanden werden, dass jedes funktionierende Geschütz feuert, und aber auch einen Explosionseffekt auf der Gegnerischen Seite erzeugt. Das Ganze musste natürlich Zeitlich ziemlich genau programmiert werden, um einen möglichst realistischen "Ablauf" zu erzeugen. Ausgenommen natürlich die Vierlingsflak, die kann halt nur "Schüsse" (in Richtung Spitfire) abgeben, da explodiert nichts. Das Ganze wird dann, wenn alle Lichteffekte fertig sind, noch mittels MDF-Modul (Mini MP3-Player) plus einem weiteren Arduino Nano, mit den entsprechenden Soundeffekten ausgestattet. Relativ simpel, aber auch hier wieder die zeitlich passende Programmierung, aber dazu später mehr.

Hier mal ein paar Bildchen der "Steuerung" ...



... alle Leitungen führen letztendlich zu einer oder mehreren LED's.



Anlage in Betrieb:



Dann habe ich mal versucht... , ein paar Fotos einzufangen, aber ich denke mal dass das Fotografieren nicht mein Ding ist. aber seht selbst:



Den Schusseffekt der Pak habe ich ja zeitlich noch geschafft, aber bei der Flak bin ich was das fotografieren angeht kläglich gescheitert, ich habe infach nicht den richtigen Moment erwischt:



Aber vielleicht kann ja das folgende Video die Sache wettmachen:



und im "Dunkeln" schauts dann so aus:



Weiter geht es dann im nächsten Update mit dem Einbau der Spifire, weiteren Lichteffekten, und der Soundsteuerung.

Grüße Dirk

Hallo in die Runde,

heute möchte ich euch nun auch mal das erste Zwischenergebnis meiner Licht-und Soundspielereien anhand der Spitfire zeigen.
Doch zunächst möchte ich euch erst einmal etwas zu dem verwendeten DFPlayer erzählen. Vielleicht ist es ja für den einen oder anderen von Interesse, was man mit solch einem kleinen Dingelchen so alles anstellen kann. Im Grunde genommen kann man diese kleine Platine als gut funktionierenden , und vor allem frei programmierbaren! MP3 Player ansehen. Sämtliche Pins (Anschlüsse) von denen ich für meinen Zweck nur die nötigsten verwendet habe, können mit Tastern für PLAY,PAUSE, VOR, ZURÜCK, VOL+, VOL- belegt werden, was natürlich entsprechend programmiert werden muss. Hört sich erst mal kompliziert an, ist es aber nicht, da es für diese Zwecke bereits kostenlos geschriebene Programme vom Hersteller gibt. Für die eigentliche Programmierung ist ein Arduino (UNO, NANO oder MEGA etc.) erforderlich, diese Dinge gibt es aber auch relativ kostengünstig im Netz. Die Programmiersoftware (IDE) ist ebenfalls kostenfrei im Netz zu finden. Die Programmierungsanleitungen sind selbst für blutige Anfänger leicht verständlich in deutschem Text und dazugehörigen Bildern, Verdrahtungsschemen ausgeführt. So kann man z.B. einfache als auch kompliziertere Lichtschaltungen bauen.

Beispiel Polizeikontrolle vor dem Country Club:

Das Hintergrundhaus, die Straße und die Figuren (Maßstab 1:24) aus dem 3D Drucker, das Polizeiauto (Snap-In-Produkt) die gesamte Fahrzeugbeleuchtung (Standlicht, Warnblinklicht, Rückleuchten, Lichtbalken auf dem Dach sowie die Frontblitzer sind Eigenbau und Arduino-gesteuert.



Ebenso lassen sich aber auch Relaisschaltungen, Wifi gesteuerte Schaltungen, IR - Fernsteuerungen, Sensorschaltungen (Hall), IC-Programmierungen etc. etc., und eben solche Soundgeschichten bauen.

Hier nun mal mein kleiner  DFPlayer:



Man sieht eine kleine Platine ungefähr 1 Euro-Stück groß, mit einer Aufnahme für eine Mini SD-Karte. Auf dieser Mini SD-Karte habe ich den von mir selbst geschnittenen Sound als MP3 File gespeichert. Soundfiles jeglicher Art sind ebenfalls reichlich zum freien Download im Netz zu finden, man muss halt nur genau wissen, wonach man sucht, dann wird man auch fündig. Wenn man dann so wie ich 2 Files gefunden hat, müssen diese ja irgendwie zu einem zusammengefasst (geschnitten) werden, und auch dafür gibt es im Netz freie Programme, die ganz gut funtionieren.
Wie ihr im nächsten Bild seht, habe ich nur die nötigsten Anschlüsse belegt, also Plus, Minus, und die beiden E/A Kabel (RX/TX), sowie die Lautsprecherkabel. Angeschlossen an 5V macht das Dingelchen aber ein wenig Zicken, von daher einfach einen Vorwiederstand 10K eingebaut und schon funtioniert alles stabil.



Hier mal eine Gesamtaufnahme meiner "Schaltung":



Ganz hinten eine 9V Blockbatterie, die das links daneben befindliche Netzteil (ebenfalls Arduino) versorgt. Das Netzteil hat 2 Ausgänge, die jeweils mit Jumpern (kleine Steckbrücken) auf 3V oder 5V Ausgangsspannung eingestellt werden können. Da ich meinen Arduino Nano und den DFPlayer versorgen möchte habe ich die Spannung auf 5V gewählt. Der Lautsprecher (Ohm und 0,5W  ist ein "Überbleibsel" aus vergangenen Zeiten, aber es wird ja ständig die Nachhaltigkeit gepredigt und von daher warum nicht auch im Modellbau. Rechts neben dem Lautsprecher seht ihr den Arduino Nano, der den DFPlayer im Grundgenommen sagt, was er machen soll, kurz gesagt auf dem befindet sich das kleine Ansteuerungsprogramm. Besonders viel Verkabelung ist jetzt nicht zu sehen, und wenn das Ganze auf einer Platine aufgelötet ist bleiben nur noch wenige übrig. Für diese kleine Präsentation meiner Missetaten habe ich mal rasch eine Hintergrundkulisse aufgebaut:



So konnte ich mal das eine oder andere Foto machen, um das ganze mal darzustellen:



... bei laufendem Motor ...



... und bei Nacht.



Und abschließend hier mal ein Video bei "Tag" ...



... und bei Nacht:



Nun, hiermit wollte ich euch nur mal aufzeigen, was man auch im kleinen Maßstab, und mit wenig großem Aufwand bauen kann.

Liebe Grüße

Dirk

Hallo Dirk,

kannste den Schuß leicht gelblich rot darstellen ?
Da sieht das noch besser aus

Ich noch mal....
bei der Dioplatte auch

ich meine die weiße Schußsimulation

Hey Tom

freut mich wenn's gefällt.

Danke für den kritischen Blick, mit solchen Infos kann ich leben und arbeiten.

Ja, mit den Schusssimulationen ist mit auch aufgefallen, dass Warm Weiße LED's das ganze besser wieder geben. Ich hatte erst mit gelb und weiß, und auch mit Orange im Vorfeld schon experimentiert, doch das sah zu unrealistisch aus. Ich habe dann mit Kalt Weiß und Warm Weiß probiert, und das hat mir dann ganz gut gefallen. Ja auf der Platte sind einige "Stellen" wo ich noch mal ran muss, gerade die "Bodenexplosionen", mit den Kalt Weißen Blitzen sehen so ein wenig nach Silvester aus. Aber da kann ich noch was machen, sieht beim Flieger anders aus, da sind nur warm Weiße LED's drin, mal schauen ob ich da mit Wiederständen noch was geregelt bekomme.

Grüße Dirk

Bitte gerne Dirk

wie gesagt... versuch da mal etwas mit farbe zu machen...
Den weiße Schußblitze habe ich beim Bund nie gesehen

Hallo Dirk,
eine Frage zu dem Soundaufbau. Ist das Netzteil bei Batteriebetrieb wirklich notwendig? Was für eine Stromaufnahme hat dieser Aufbau?

Hintergrund: Ich denke über den "Bau" einer Jukebox (50er Jahre) im Maßstab 1:12 (für ein Puppenhaus) nach. Bis jetzt wollte ich einen einfachen MP3 Player dafür umstricken. Arduino hatte ich bis jetzt nicht auf dem Radar. (Warum eigentlich nicht.?) Hätte dann vermutlich mehr Möglichkeiten bzw. wäre flexibler. Werde da mal in mich gehen. Habe ja noch viel Zeit dafür

Hallo Heimo,

Für eine Jukebox könnte der DFPlayer tatsächlich eine gute Wahl sein, und bei dem Maßstab sollte eine Unterbringung kein Problem sein.

Zu Deinen Fragen:

1. Das Netzteil ist nicht wirklich notwendig, ich habe es nur verwendet, weil ich es gerade verfügbar hatte, und mit ca. 1A liefert. Normal benötigt der Nano 3,3 bis 5V und der DFplayer mindestens 4V. Außerdem kannst Du den Nano direkt aan den Pins mit 5V betreiben, oder via Mini-USB-Anschluss, der ja auch nur die 5V liefert.

Im Gesamten brauchst Du ca. 400-500mA, kommt auf den zu verwendenden Lautsprecher an, je höher die Leistung umso höher die Stromaufnahme. Die Vmin und Vmax Werte stehen in den Datenblättern.

Wenn Du kein Problem damit hast, schicke ich Dir via PN mal die *.pdf Datenblätter, zu den Bauteilen zu. Da steht so ziemlich alles drin was Du wissen möchtest, Beschaltungsbeispiele, Bezugsquellen, Verwendungsmöglichkeiten etc.

Grüße Dirk

Hallo Dirk,
Danke für Deine Antwort.
Dein Angebot mir Datenblätter zu schicken nehme ich gerne an. Danke schon mal im voraus.

Hallo Dirk.
Oh weia, Elektronik... nix für mich !!!!
Aber schön gemacht.

Das mit dem Rötlich-Gelben Mündungsfeuer kann ich nur bestätigen.
Als Junge war ich jedes Jahr bei den REFORGER Manövern der Amis bei uns in der Gegend.
Einmal saß ich vor einer Schützenlinie am Waldrand auf nem Stein, als hinter mir im Busch einer was von Enemy brüllte und mit ner MK losfeuerte.
Der war gerade mal 2-3 m. weg und als ich herumfuhr, schaute ich direkt in die Mündungsflamme.
Die war Rötlich- Gelb.
DAS vergesse ich mein Lebtag nicht, obwohl es schon fast 50 Jahre her ist.
Ich lebe noch, weil es Platzpatronen waren, aber Fetzen vom Buschwerk flogen mir um die Ohren und die Druckstöße der Patronen spürte ich auch.
Als kleine Entschuldigung durfte ich den Gurt mit den Patronen behalten.
Was das heute für ein Aufstand wäre !!

Weiter so.

Gruß
Alex
