Main-Kettenschlepper von MB-Kartonmodell, 1:250

Liebe Schlepperfans,
hier möchte ich Euch den schon fertigen Main-Kettenschlepper vorstellen. Das Model ist von Michael Bauer (MB-Kartonmodell) im Maßstab 1:250.
Als ich den das erste mal sah, ging es mir wie jedem Kartonmodellbauer - den mußt Du haben (obwohl das "Lager" gut gefüllt ist)
Als ich mich mit Michael beim Stammtisch in München darüber unterhalten habe, stand für mich fest das Modell in einem Diorama auf Schleppfahrt zu zeigen. Denn die Ablegetechnik der Kette kann man da am besten zeigen.
Bilder vom Bau habe ich sehr wenige und möchte sie im Baubericht des Dioramas zeigen. Ich denke dass das dann auch noch mit den Kommentaren dazu interessant wird.
Die 3 Schleppkähne sind noch nicht fertig und es wird noch eine Weile dauern, aber ich möchte das Modell hier schon mal vorstellen. Das Diorama folgt im Januar (im Anschluß an meine Kapelle Frauenbründl aus Holz)
Der Bogen besteht aus 3,5 Blättern DIN A4. Alles passt sehr gut und man kann sich von den kleinen Teilen des Rumpfes zu den winzigen der Detaillierung vorarbeiten.
Einige Teile habe ich mit dem Skalpell ausgestichelt. Es ging besser als ich vermutet hatte. Es sind viele kleine Teile die das ganze Schiff zu einem "Schmankerl" in der Modellsammlung machen.
Doch hier jetzt die Bilder meines Schmuckstück's.


Das Deckblatt des Baubogens. Äußerst detailiert aber alles baubar, auch wenn hin und da ein unflätiges Wort gefallen ist.

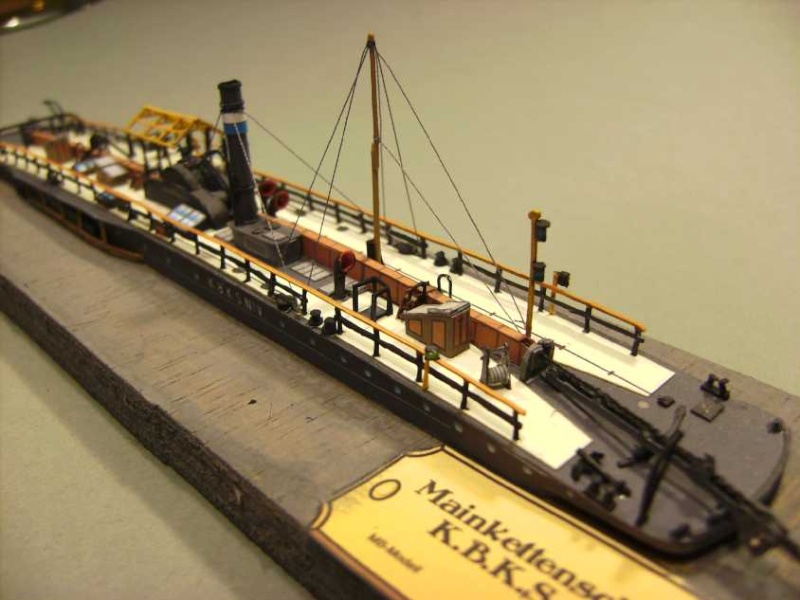

Gesamtansicht des Schleppers. Er nahm die Kette - rechts im Bild - auf und legte sie links wieder in das Wasser des Main's. Die Kette war 340km lang und ging bis Schweinfurt. In der Mitte des Schiffes war die Dampfmaschine für das Kettenrad. Die seitlichen Ausbuchtungen waren die Turbinenantriebe mit der das Schiff Rückwärts fuhr.

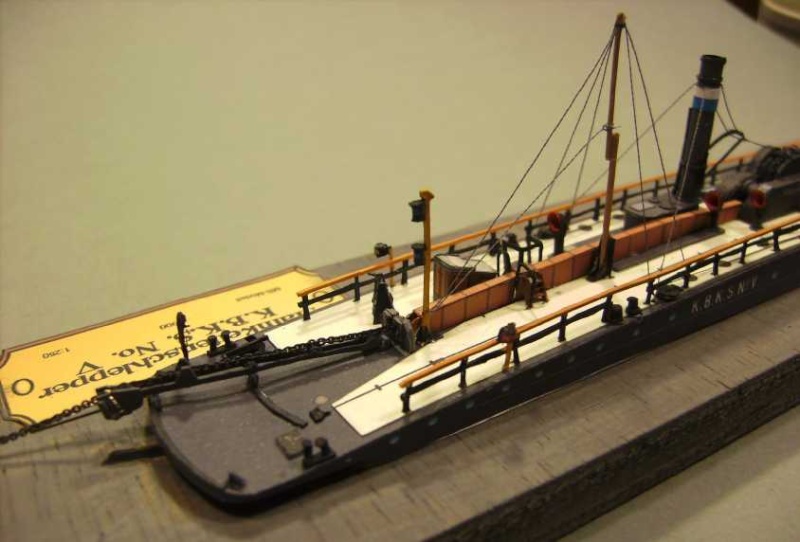

Hier der "Bug" mit dem frei beweglichen Ausleger.


Draufsicht auf das Ungetüm.


Nochmal der Bugbereich. Das vorne sind keine Starenkästen sonder die weißen Positionslampen aus 4 Teilen (je Lampe). Ca. 1.5x1,5mm groß. An der Reeling die Positionslaternen.


Hier die Überdachung des Steuerstandes. Die großen Handräder für die Ruder hinten und vorne und die kleinen steurn die Dampfmaschinen. Unten die Ausstoßrohre der Turbinen.


Die Dampfmaschine mit dem Kettenantrieb.


Das Heck mit dem steurbaren Ausleger.


Nur mal zum Vergleich um die größe des Modell's abzuschätzen.

Viele Grüße, Dieter
