1:200 Bismarck von Trumpeter

Moin Männers, hallo Gemeinde,

seit einigen Wochen stand sie schon bei mir im Keller, vergangene Woche habe ich mal das "Geschenk" ausgepackt, und mir die Sache angeschaut.
Die Wellenhosen und die Wellenstützen habe ich schon modifiziert, ich habe Lagerbuchsen eingesetzt und das ganze wieder verspachtelt und verschliffen, die mittlere Wellenhose habe ich aufgebohrt und eine 2 mm Wellenanlage mit Schmierstutzen eingebaut und vergossen. Die Steuer- und Backbordwellenhosen sind verklebt und mit Streichspachtel versehen, ebenso der Wulstbug.
Eine Entlastungsbohrung im Rumpf zum Wulstbug erachte ich als Sinnvoll.

Bilder reiche ich nach.


Gruß Roger

Hier noch die Bilder:

wo sind die Bilder?????

Hallo Roger,
wegen dem Bilder einstellen schau mal hier.
https://www.der-lustige-modellbauer.com/t1979-wie-stelle-ich-bilder-ins-forum

ein wenig umständlich das ganze, aber naja, werds nochmal versuchen.








so, mal schaun!!!!

Na hat doch geklappt Roger.

Gut hat gefunzt, danke Helmut!

Entlastungsbohrung vorne? Erklär mal bitte, das.

Haloo Roger,
schön dass ich helfen konnte.
Und das was man bisher sieht schaut gut aus.

Dornierfan schrieb:Entlastungsbohrung vorne? Erklär mal bitte, das.

Hallo Stef,

bei der Trumpeter Bismarck, ist der Wulstbug separat anzukleben, sodas der Raum zwischen Rumpf und Wulstbug praktisch ein Luftdichter Raum darstellt, um Spannungen zu vermeiden habe ich vom Rumpf aus ein Loch Richtung Wulstbug gebohrt, um bei Temperaturunterschieden einen Ausgleich zu haben, mehr ist das nicht.
Ich erläutere das nochmal anhand eines Bildes, muß ich aber erst mal Fotografieren hatte ich gestern in der Hektik vergessen.

Roger

kaewwantha schrieb:Haloo Roger,
schön dass ich helfen konnte.
Und das was man bisher sieht schaut gut aus.

Die Wellenstützen sind leider nicht so scharf geworden, zum Zeitpunkt der Aufnahme waren sie auch noch nicht verschliffen. Am nächsten WE gibts mehr info's.

Gruß Roger

Schon verstanden, das mit der Bohrung. Thanks!

Moin Gemeinde,

bei meiner Bismarck hat sich die Tage auch wieder was getan.

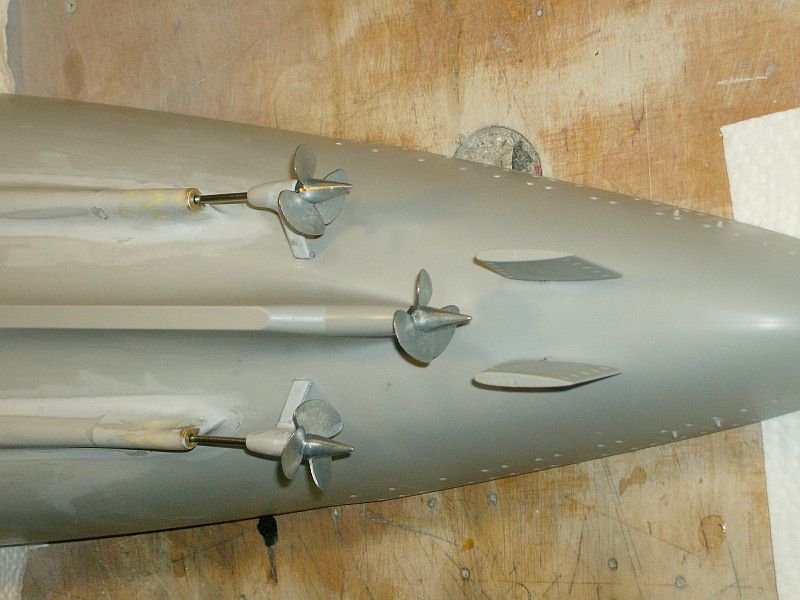

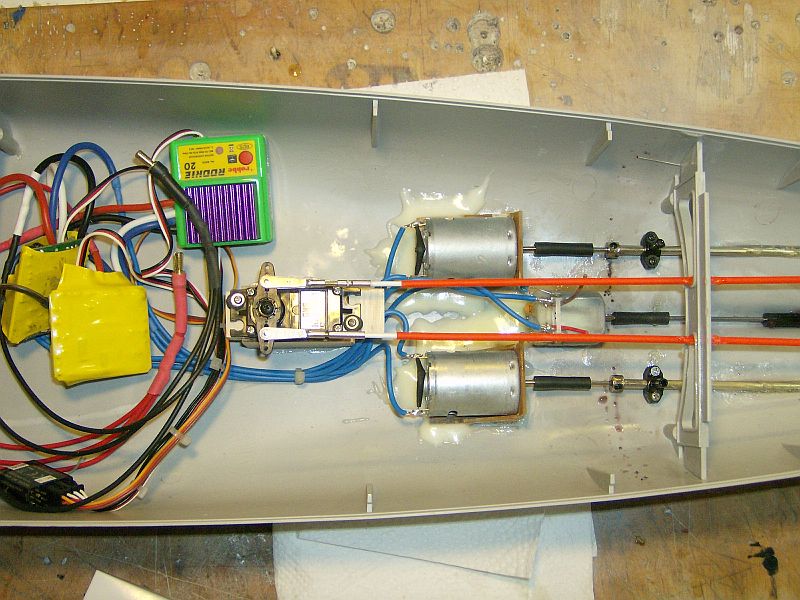

Die Wellenstützen und Wellen sind eingebaut, die Wellenhosen und der Wulstbug ist verschliffen. Die Motoren und und die 3 Fahrsteller sind installiert, die Ruder funzen auch schon, bei den Rudern muß ich allerdings sagen, das ich heute damit angefangen habe, neue, etwas größere zu bauen. Die Wellenanlagen sind sogit wie eingelaufen, wenn ich morgen die Ruder fertigbekomme und alles einwandfrei läuft, werde ich das Deck verkleben. Diesmal bin ich mutig und verklebe das Deck ohne vorheriger Wasserung, sonst mache ich das nicht, ich verklebe das Deck prinzipiell erst wenn ich alles was mechanisch und elektonisch läuft, auf Herz und Nieren getestet habe.

Aber schaut euch doch die Bilder an.

Gruß Roger

Hallo Roger,
das sieht gut aus.
Kann es sein, dass in den Rudergestänge ein leichter Bogen ist. Hoffentlich bekommst Du dadurch keine Probleme wenn der Pott im Wasser ist. Wenn der Wasserdruck auf die Ruder kommt.

Fährst Du mit den Trumpeter-Druckguss-Schrauben? Hast Du die verklebt?
Ich hab mir Raboesch-M2-Messing-Schrauben gegönnt. Die laufen auch nicht so unrund...

Dornierfan schrieb:Fährst Du mit den Trumpeter-Druckguss-Schrauben? Hast Du die verklebt?
Ich hab mir Raboesch-M2-Messing-Schrauben gegönnt. Die laufen auch nicht so unrund...

Jepp, ich habe sie mit Loctite 638 Welle/Nabe fügen, verklebt. Aber die von Raboesch sehen am Modell nicht so dolle aus, oder haben die jetzt auch diese Schrauben im Programm???
Das unrundlaufen sört mich nicht sonderlich, ausserhalb des Wasser laufen die Propse nicht und im Wasser seh ich es nicht, von daher

Gruß Roger

achja noch ein paar Bilder

Moin Roger,

sieht schon gut aus

Hätte aber die Ruder zusammen angesteuert....

Ich meine das so


Aber weiter im Text

Tom schrieb:Moin Roger,

sieht schon gut aus

Hätte aber die Ruder zusammen angesteuert....

Ich meine das so


Aber weiter im Text

Du Tom,
ich mache es so schon seit Jahren und mir ist es so sympatischer, zumal ich so die möglichkeit der Feinjustierung direkt vorne am Servo habe, denn wenn das Deck verklebt ist, komme ich ohne Schaden nicht mehr an die Ruder ran. Deswegen greife ich da auf, für mich altbewehrtes, zurück.

Kann mir hier evtl. jemand sagen, ob die BS an den Wellenstützen ebenfals Opferanoden hatte, ich habe mein Archiv durchgeforstet und kein Bild der Wellenstützen gefunden, von der Gneisenau weis ich das sie Pofranoden auch an den Wellenstützen hatte.

Danke und gruß,

Roger

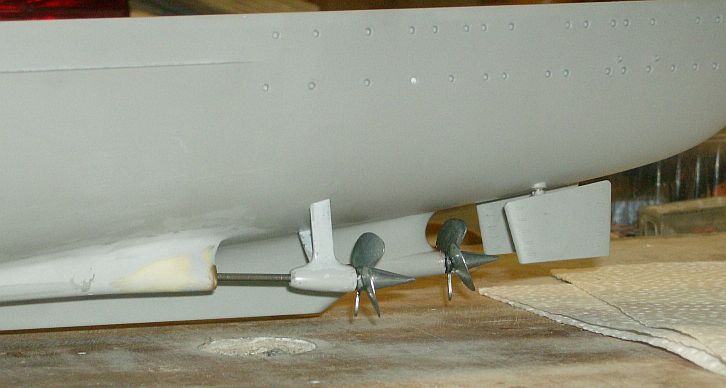

Tom, noch mal zu den Rudern, wie Du auf folgendem Bild sehen kannst habe ich die Ruder in einem anderen Winkel wie du eingebaut, schon von daher ist es so wohl die bessere Variante.




Gruß Roger

kaewwantha schrieb:Hallo Roger,
das sieht gut aus.
Kann es sein, dass in den Rudergestänge ein leichter Bogen ist. Hoffentlich bekommst Du dadurch keine Probleme wenn der Pott im Wasser ist. Wenn der Wasserdruck auf die Ruder kommt.

Servus Helmut,

Das Rudergestänge ist in diesem Fall eine Art Bowdenzug, das Orange ist die Hülle welche am Hilfsspant fixiert ist.
Da wird es keine Probleme geben, in dieser Art baue ich zu Teil schon seit Jahren die Anlenkungen.


Gruß Roger

Hallo Roger,
vielen Dank für die Information.

Zum unrunden Lauf-da gings mir um die Vibrationen, die sich auf den Rumpf übertragen und einen Höllenradau machen könnten. Ich hatte das mal bei einer unwuchtigen Antriebswelle-grauenhaft.

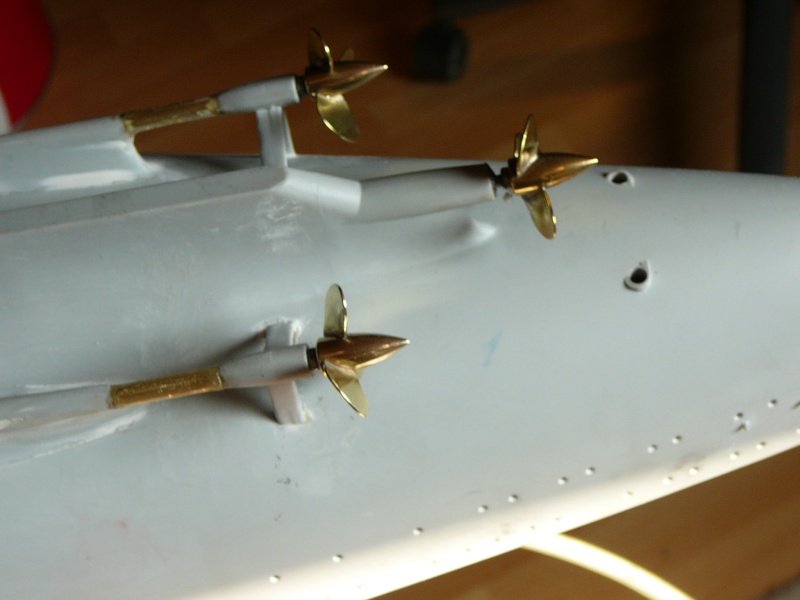

Apropos: so sehen die Schrauben von Raboesch aus. Für schnellaufende WK-II-Schiffe gedacht.



Sind ein bissl grösser wie die von Trumpeter, ist aber für mich ok, da sie dann auch langsamer laufen klönnen.
Die Ruder sehen gut aus-dezent, aber effektiv!
Und die Anoden....JA. Sie hatte an den Wellenstützen Anoden. Da gibts auch schon einige Bilder in den hiesigen Bismarck-BB´s.

Moin Stef,

bei den Drehzahlen welche mei ne Motoren drehen, kommen keine Virationen auf, ich habe die Wellen einlaufen lassen, alles absolut leise und ohne Virationen. Aber ich könnte eben mit diesen Schrauben nicht oder schlecht leben, sicher ist ein Funktionsmodell immer ein Kompromiß aus funktionalität und Vorbildtreue, aber wenn es irgenwie geht halte ich mich ans Vorbild.

Gruß Roger

Moin Männer's,

ich hab's getan..........
.........habe heute den Rumpf lackiert. Bin stolz auf das Ergebnis. :bong:
Bilder gibet es morgen, sie liegt im Heizraum zum trocknen.

Gruß Roger

Ich bin schon gespannt Roger
