Re: Projekt 6-2014 - Der Pendelzug "Anno dazumal"
von Jürgen(S) Do 08 Jan 2015, 18:07
Danke Jörg
Faluröd -hab ich gar nicht daran gedacht -ist zwar ähnlich -gibt es aber nicht als RAL Farbe . Habe nach Originalbildern gesucht - da gab es 3 verschiedene Streifen bei den Vorbildern . Ich habe mich dann für die obige Variante festgelegt . Erst hatte ich einen Streifen von 2,5mm gespritzt - war etwas zu breit in 0 und erinnerte fast an den Le Capitol ....
das wäre doch was der Holsteinische Le Capitol
Also nochmals umgespritzt auf 1,6mm -sieht besser aus.
mfG
Jürgen(S)
Faluröd -hab ich gar nicht daran gedacht -ist zwar ähnlich -gibt es aber nicht als RAL Farbe . Habe nach Originalbildern gesucht - da gab es 3 verschiedene Streifen bei den Vorbildern . Ich habe mich dann für die obige Variante festgelegt . Erst hatte ich einen Streifen von 2,5mm gespritzt - war etwas zu breit in 0 und erinnerte fast an den Le Capitol ....
das wäre doch was der Holsteinische Le Capitol
Also nochmals umgespritzt auf 1,6mm -sieht besser aus.
mfG
Jürgen(S)
Jürgen(S)- Forenbotschafter
Re: Projekt 6-2014 - Der Pendelzug "Anno dazumal"
von aviavi59 Di 13 Jan 2015, 13:59
hallo jürgen, die radsätze nicht in spitzenlagerung ? oder ist das bei diesem maßstab nicht mehr so nötig
ich hab da keine erfahrungen
ich hab da keine erfahrungen
aviavi59- Schneidmatten-Virtuose
Re: Projekt 6-2014 - Der Pendelzug "Anno dazumal"
von Jürgen(S) Di 13 Jan 2015, 14:37
Hallo Avi und Mitleser
Spitzenlagerung ist ok bis HO -auch wegen des Eigengewichtes des Wagens - Bei Tommy´s "Modell grösser " also Gartenbahnen zum mitfahren sind Kugellager angesagd - bei 0,1,2,LGB = Wagen bis 1Kg Eigengewicht ist mein Prinzip das beste ,weil eben der Widerstand im Lager am günstigsten ist und ausserdem der Norm entspricht .Dadurch erhalte ich bei den meisten Wagen (bis 500 Gramm eigengewicht) nur eine Zugkraft von nur 2Gramm auf gerader und ebener Strecke .Was sich dennoch schon bei 3% Steigung auf gute 50 Gramm erhöht . Der nachteil -wenn es zu gut rollt ist -wenn z.B. ein Güterzug mit 10 Erzwagen bei 3% Steigung stehen bleibt -das die 10 Wagen mit Eigengewicht 4,5Kg eine Lok mit nur 2,5kg zurückzieht.Also nicht umsonst brauchen meine Lokführer schon eine interne Ausbildung um auf der MOB fahren zu dürfen .
Ne im Ernst -bei 0 und grösser ist es schon beinahe wie bei der Grossen Bahn.
mfG
Jürgen(S)
Spitzenlagerung ist ok bis HO -auch wegen des Eigengewichtes des Wagens - Bei Tommy´s "Modell grösser " also Gartenbahnen zum mitfahren sind Kugellager angesagd - bei 0,1,2,LGB = Wagen bis 1Kg Eigengewicht ist mein Prinzip das beste ,weil eben der Widerstand im Lager am günstigsten ist und ausserdem der Norm entspricht .Dadurch erhalte ich bei den meisten Wagen (bis 500 Gramm eigengewicht) nur eine Zugkraft von nur 2Gramm auf gerader und ebener Strecke .Was sich dennoch schon bei 3% Steigung auf gute 50 Gramm erhöht . Der nachteil -wenn es zu gut rollt ist -wenn z.B. ein Güterzug mit 10 Erzwagen bei 3% Steigung stehen bleibt -das die 10 Wagen mit Eigengewicht 4,5Kg eine Lok mit nur 2,5kg zurückzieht.Also nicht umsonst brauchen meine Lokführer schon eine interne Ausbildung um auf der MOB fahren zu dürfen .
Ne im Ernst -bei 0 und grösser ist es schon beinahe wie bei der Grossen Bahn.
mfG
Jürgen(S)
Jürgen(S)- Forenbotschafter
Re: Projekt 6-2014 - Der Pendelzug "Anno dazumal"
von aviavi59 Di 13 Jan 2015, 14:51
ich danke dir, das war sehr aufschlussreich
na zum bremsen must du dir eben kleine bremser züchten die dann mitfahren
spass beiseite, ich könnte mir aber vorstellen daß es möglich wäre eine art bremssystem, daß eventuell auf
die achsen wirkt, zu installieren, so eine art "bremserwagen" am ende es zuges
eine spule die auf einen metallkörper wirkt der auf der achse montiert ist... (wirbelstrombremse)
da müsste halt in diesem "bremserwagen" ein decoder mitfahren der einen etwaigen befehl
umsetzten könnte
in deiner spur sind doch solche bauten sicher kein problem und gut zu verstecken
na zum bremsen must du dir eben kleine bremser züchten die dann mitfahren
spass beiseite, ich könnte mir aber vorstellen daß es möglich wäre eine art bremssystem, daß eventuell auf
die achsen wirkt, zu installieren, so eine art "bremserwagen" am ende es zuges
eine spule die auf einen metallkörper wirkt der auf der achse montiert ist... (wirbelstrombremse)
da müsste halt in diesem "bremserwagen" ein decoder mitfahren der einen etwaigen befehl
umsetzten könnte
in deiner spur sind doch solche bauten sicher kein problem und gut zu verstecken
aviavi59- Schneidmatten-Virtuose
Re: Projekt 6-2014 - Der Pendelzug "Anno dazumal"
von Jürgen(S) Sa 17 Jan 2015, 22:24
Tja , dann machen wir mal weiter ,da ich heute gerade ein update auf meiner Hausseite gemacht habe .

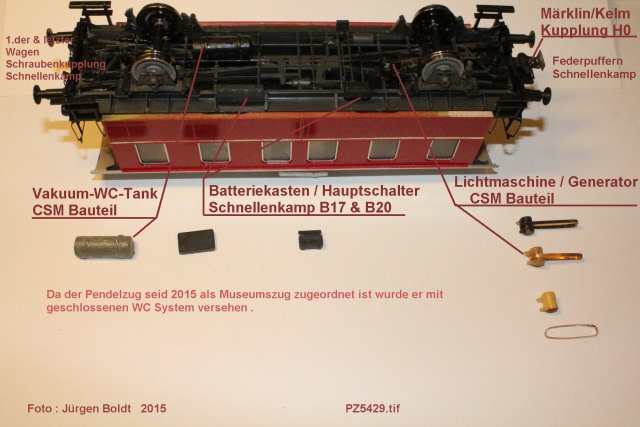

Aus den Bildern geht hervor das ich paar neue Bauteile unterm Wagen angebracht habe . u.a. da der Zug als Museumszug auch weiter verwendet werden sollte ,mussten die Wagen auch mit einem Vakuum - WC -Tank ausgerüstet werden -also falls es ins Auge fällt das die Wagen keine WC Rohre mehr haben . Auch neu gemacht ,das jeder Wagen eine Lichtmaschiene erhielt sowie Batteriekästen und den Hauptschalter.
so und nun zu den Bildern .
mfG
Jürgen(S)
Aus den Bildern geht hervor das ich paar neue Bauteile unterm Wagen angebracht habe . u.a. da der Zug als Museumszug auch weiter verwendet werden sollte ,mussten die Wagen auch mit einem Vakuum - WC -Tank ausgerüstet werden -also falls es ins Auge fällt das die Wagen keine WC Rohre mehr haben . Auch neu gemacht ,das jeder Wagen eine Lichtmaschiene erhielt sowie Batteriekästen und den Hauptschalter.
so und nun zu den Bildern .
mfG
Jürgen(S)
Jürgen(S)- Forenbotschafter
V20 für den Pendelzug
von Jürgen(S) So 01 Feb 2015, 21:46
Ja, dann machen wir mal weiter mit dem Pendelzug.
Die 4 Wagen sind jetzt fertig – warte nur noch auf die neuen Decale. (Siehe Bild –kommt wieder von Freund Nothaft – wer die auch benötigt nur die Daten auf dem Bild angeben)

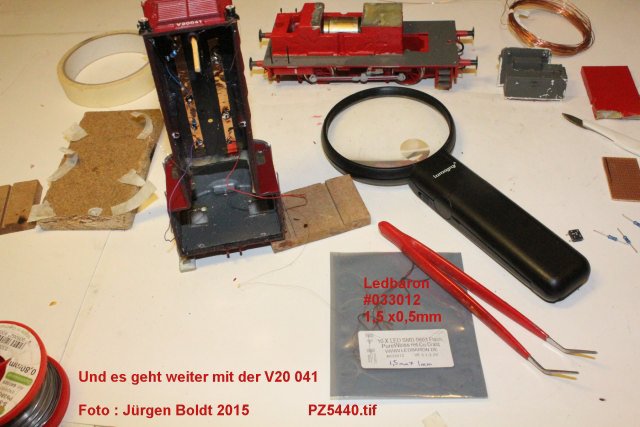

Inzwischen mach ich dann mal weiter mit der Lok – die V20, die ich mal vor vielen Jahren ergattert hatte. Die wurde erstmal zerlegt um mit weiteren Bauteilen zu Supern.
Richtige Fummelei war der Einbau der kleinen Leds (1,5 x 0,5mm) natürlich für den analogen Betrieb mit Wechsel der Ausleuchtung in Fahrrichtung. (Led Diodenschaltung)
Natürlich auch Schraubenkupplung, Federpuffer und Einrichtung gesupert.
Und wie die Testdaten zeigen ist für die kleine Lok eine gute Zugkraft vorhanden mit 2980 Gramm.
Im nächsten Beitrag kommt dann der Abschluss des Bauberichtes, wenn auch alle Decale angebracht sind.
Und nun zu den heutigen Bildern.
Mit freundlichen Grüßen Jürgen (S)

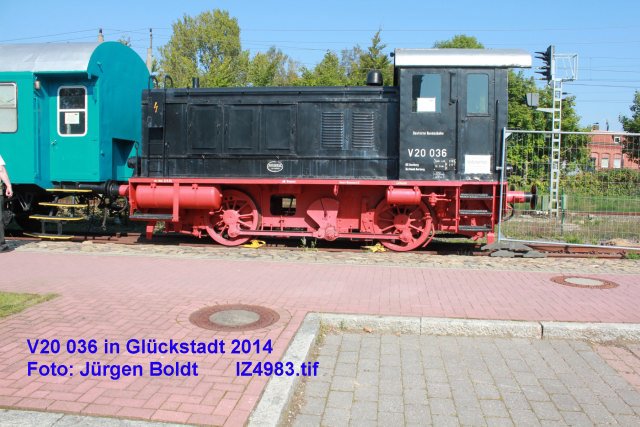

Das Vorbild in Schwarz
Die 4 Wagen sind jetzt fertig – warte nur noch auf die neuen Decale. (Siehe Bild –kommt wieder von Freund Nothaft – wer die auch benötigt nur die Daten auf dem Bild angeben)
Inzwischen mach ich dann mal weiter mit der Lok – die V20, die ich mal vor vielen Jahren ergattert hatte. Die wurde erstmal zerlegt um mit weiteren Bauteilen zu Supern.
Richtige Fummelei war der Einbau der kleinen Leds (1,5 x 0,5mm) natürlich für den analogen Betrieb mit Wechsel der Ausleuchtung in Fahrrichtung. (Led Diodenschaltung)
Natürlich auch Schraubenkupplung, Federpuffer und Einrichtung gesupert.
Und wie die Testdaten zeigen ist für die kleine Lok eine gute Zugkraft vorhanden mit 2980 Gramm.
Im nächsten Beitrag kommt dann der Abschluss des Bauberichtes, wenn auch alle Decale angebracht sind.
Und nun zu den heutigen Bildern.
Mit freundlichen Grüßen Jürgen (S)
Das Vorbild in Schwarz
Jürgen(S)- Forenbotschafter
Re: Projekt 6-2014 - Der Pendelzug "Anno dazumal"
von Jürgen(S) Fr 06 Feb 2015, 23:09
So inzwischen sind die Decale auch angekommen , und der Steuerwagen kann der MOB übergeben werden .
also fehlen noch 3 Wagen die auf fertigstellung warten .
Bekomme ich wohl noch hin bevor es nach Buseck geht .
Bis zum nächsten mal
mfG Jürgen(S)
also fehlen noch 3 Wagen die auf fertigstellung warten .
Bekomme ich wohl noch hin bevor es nach Buseck geht .
Bis zum nächsten mal
mfG Jürgen(S)
Jürgen(S)- Forenbotschafter
Re: Projekt 6-2014 - Der Pendelzug "Anno dazumal"
von maxl Sa 07 Feb 2015, 09:01

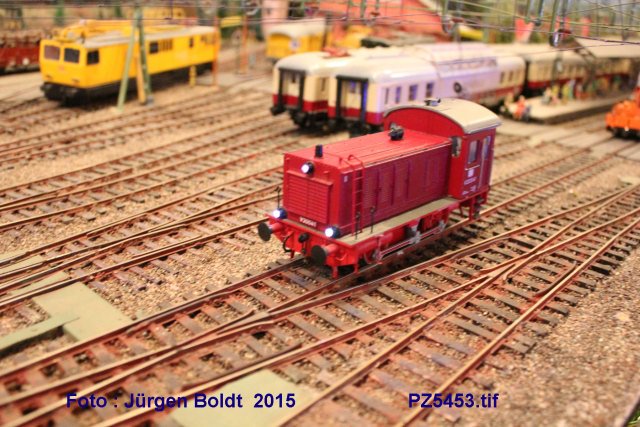

Wieder mal: Eindrucksvoll, Jürgen! Bei der Fotostrecke "Testfahrt der V20" begeistert mich die Gestaltung der Gesamtszenerie! Sind die Gleise wieder dein Werk? Der Steuerwagen ist Spitze - liebevoll bis ins Detail! Und sag mal: Neben dem Steuerwagen - das bist doch du??? Gruß Michael (maxl)
maxl- Forenurgestein
Re: Projekt 6-2014 - Der Pendelzug "Anno dazumal"
von Jürgen(S) Sa 07 Feb 2015, 09:16
Hallo Michael
danke für die nette Bewertung .
Testfahrt Bilder - sind von meiner MOB Anlage - ja meine Figur das bin ich - Bericht darüber war im Reisebericht von Berlin 2014.
mfG
Jürgen(S)
danke für die nette Bewertung .
Testfahrt Bilder - sind von meiner MOB Anlage - ja meine Figur das bin ich - Bericht darüber war im Reisebericht von Berlin 2014.
mfG
Jürgen(S)
Jürgen(S)- Forenbotschafter
Re: Projekt 6-2014 - Der Pendelzug "Anno dazumal"
von Jürgen(S) Mo 09 Feb 2015, 22:59
Ja liebe Freunde
er ist fertig und hier der Film dazu
mfG
Jürgen(S)
er ist fertig und hier der Film dazu
mfG
Jürgen(S)
Jürgen(S)- Forenbotschafter
Re: Projekt 6-2014 - Der Pendelzug "Anno dazumal"
von waterspeed (†) Mo 09 Feb 2015, 23:23
Moin Jürgen,
sehr schön gemacht. Nicht nur die Modelle, auch das Video ist dir sehr gut gelungen!
sehr schön gemacht. Nicht nur die Modelle, auch das Video ist dir sehr gut gelungen!
waterspeed (†)- Verstorbenes Mitglied
Re: Projekt 6-2014 - Der Pendelzug "Anno dazumal"
von Jürgen(S) Mo 09 Feb 2015, 23:28
Danke Heinz-Werner
trotz das ich noch immer am liebsten mit meinem XP arbeite .
na mal sehen was danach kommt.
mfG
Jürgen(S)
trotz das ich noch immer am liebsten mit meinem XP arbeite .
na mal sehen was danach kommt.
mfG
Jürgen(S)
Jürgen(S)- Forenbotschafter
Re: Projekt 6-2014 - Der Pendelzug "Anno dazumal"
von Bastlerfuzzy Di 10 Feb 2015, 18:37
Hallo Jürgen,
sehr schön, der Steuerwagen sieht super aus, den kannman sich auch in HO mit Weinert Bausatz bauen.
Gruß Dietmar
sehr schön, der Steuerwagen sieht super aus, den kannman sich auch in HO mit Weinert Bausatz bauen.
Gruß Dietmar
Bastlerfuzzy- Lupenbesitzer
BT160 Radlagerblenden
von Jürgen(S) Do 19 Feb 2015, 16:28
Nur ein kleiner Nachtrag - da heute auch die letzten Bauteile kamen.

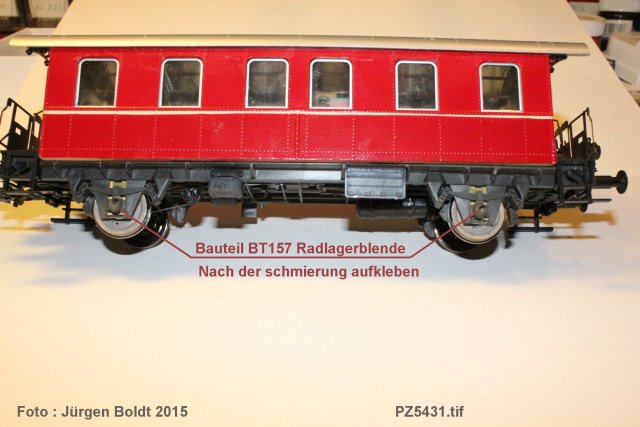

Natürlich kann man die Radlagerblenden auch für andere Wagen / Radlager verwenden .
mfG
Jürgen(S)
Natürlich kann man die Radlagerblenden auch für andere Wagen / Radlager verwenden .
mfG
Jürgen(S)
Jürgen(S)- Forenbotschafter
