2tes Projekt 2014 -Der IC 1124 Kiel in 0
MOB Projekt 2014 – der IC 1124 Kiel.
Wie schon angedeutet geht es los mit den beiden MOB Projekten 2014. Der Fahrmessungszug RAIL 2 kommt im nächsten Bericht.
Dieser Bericht geht um den IC 1124 Kiel.
Wie immer erstmal sehen, was gibt es im Netz. Von der DB erhielt ich folgende Unterlagen – zur Bestimmung der RAL Farben, Wagentypen und übrige Decal Fragen.
Aus der DB Beilage kann man auch die verschiedenen Wagentypen erkennen. Basis auch für diesen Zug ist mein Lager von Limawagen.
Natürlich bekommen alle Wagen wieder neue Drehgestelle aus meinem Sortiment, mit Lenzräder für die Stromabnahme, neue Einrichtung – allein dafür werden über 100 neue Stühle gegossen – ebenso neue Schürzen gegossen. Alles das läuft so nebenbei.
Nun – wie viele wissen habe ich eine Vorliebe für „ Ganzzüge „ –Typ E03 in Rheingoldfarben mit gleichfarbigen Wagen dazu. Und da ich nun die Nachricht bekam die DB hat 27 neue TRAXX Loks bestellt (5 schon ausgeliefert ) in den IC Farben – Die Lok (zwar in anderer Farbgebung ) schon bei MTH erhältlich ist - das wäre doch ein schönes Objekt für die MOB .
Also ging es weiter mit den Nachforschungen – ja die Lok gibt es –aber die sind vorgesehen für die neuen IC Züge mit Doppelstock Wagen ….
Die kommen aber erst 2014 –wahrscheinlich später. Natürlich ist mein Gedanke –na ja, man wird ja nicht die neuen Loks da ein Jahr stehen lassen ohne damit Geld zu verdienen – also es würde mich nicht wundern –das mein kommendes Modell auch bei der DB so erscheinen wird.
Nun zum –Modell –ihr wisst das die MOB auch eine Vorliebe hat für Kiel und da gibt es zur Zeit den IC 1124 Kiel ( IC1125 Köln ) , mal sehen ob ich den erwische wenn ich Kiel in 14 Tagen besuchen werde .
Nun inzwischen bin ich mit dem ersten Wagen angefangen –das sieht so aus. Die Decale sind bestellt, u.a. auch die „elektronischen Zuglaufschilder – wohl das erste mal bei der Modellbahn das man es auch verändern kann . Mehr dazu beim nächsten mal.

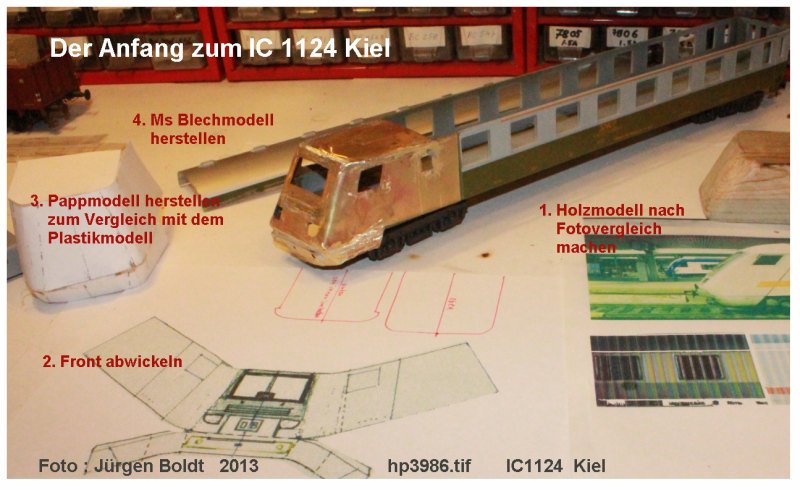

![2tes Projekt 2014 -Der IC 1124 Kiel in 0 HP3986](http://www.modellundbahn.com/attachments/Image/HP3986.jpg?template=generic)

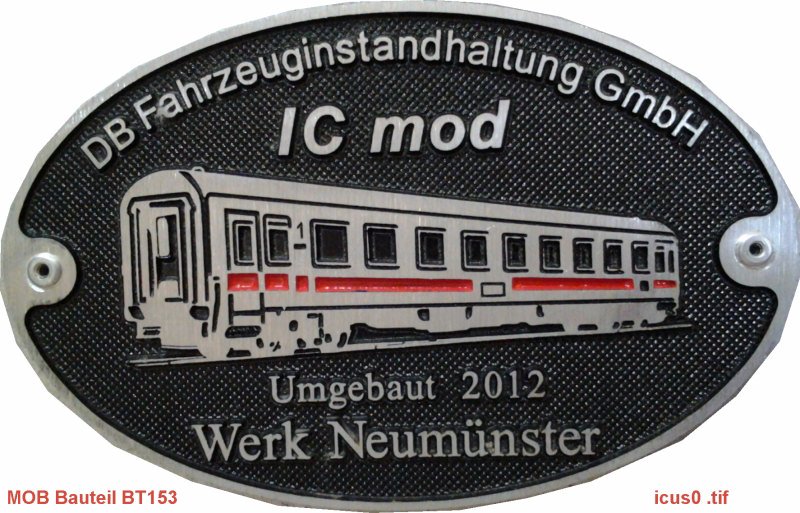

![2tes Projekt 2014 -Der IC 1124 Kiel in 0 ICUS0](http://www.modellundbahn.com/attachments/Image/ICUS0.jpg?template=generic)
auch diese Ätzschilder sind bei Freund Moog bestellt.

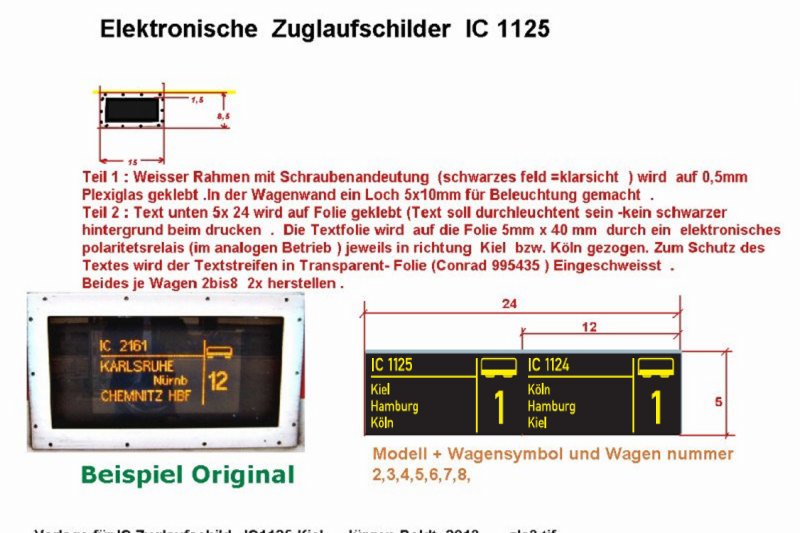

![2tes Projekt 2014 -Der IC 1124 Kiel in 0 ZLS3_1](http://www.modellundbahn.com/attachments/Image/ZLS3_1.jpg?template=generic)
Decale und Beschriftungen kommen wieder von Freund Nothaft .
Auch gibt es ein neues update auf meiner Hausseite -was -kann man ersehen im Schalter Neues.
mfG
Jürgen(S)
Wie schon angedeutet geht es los mit den beiden MOB Projekten 2014. Der Fahrmessungszug RAIL 2 kommt im nächsten Bericht.
Dieser Bericht geht um den IC 1124 Kiel.
Wie immer erstmal sehen, was gibt es im Netz. Von der DB erhielt ich folgende Unterlagen – zur Bestimmung der RAL Farben, Wagentypen und übrige Decal Fragen.
- Code:
http://www.modellundbahn.com/attachments/Image/ralic1.jpg
http://www.modellundbahn.com/attachments/Image/ralic2.jpg
http://www.modellundbahn.com/attachments/Image/ralic3.jpg
Aus der DB Beilage kann man auch die verschiedenen Wagentypen erkennen. Basis auch für diesen Zug ist mein Lager von Limawagen.
Natürlich bekommen alle Wagen wieder neue Drehgestelle aus meinem Sortiment, mit Lenzräder für die Stromabnahme, neue Einrichtung – allein dafür werden über 100 neue Stühle gegossen – ebenso neue Schürzen gegossen. Alles das läuft so nebenbei.
Nun – wie viele wissen habe ich eine Vorliebe für „ Ganzzüge „ –Typ E03 in Rheingoldfarben mit gleichfarbigen Wagen dazu. Und da ich nun die Nachricht bekam die DB hat 27 neue TRAXX Loks bestellt (5 schon ausgeliefert ) in den IC Farben – Die Lok (zwar in anderer Farbgebung ) schon bei MTH erhältlich ist - das wäre doch ein schönes Objekt für die MOB .
Also ging es weiter mit den Nachforschungen – ja die Lok gibt es –aber die sind vorgesehen für die neuen IC Züge mit Doppelstock Wagen ….
Die kommen aber erst 2014 –wahrscheinlich später. Natürlich ist mein Gedanke –na ja, man wird ja nicht die neuen Loks da ein Jahr stehen lassen ohne damit Geld zu verdienen – also es würde mich nicht wundern –das mein kommendes Modell auch bei der DB so erscheinen wird.
Nun zum –Modell –ihr wisst das die MOB auch eine Vorliebe hat für Kiel und da gibt es zur Zeit den IC 1124 Kiel ( IC1125 Köln ) , mal sehen ob ich den erwische wenn ich Kiel in 14 Tagen besuchen werde .
Nun inzwischen bin ich mit dem ersten Wagen angefangen –das sieht so aus. Die Decale sind bestellt, u.a. auch die „elektronischen Zuglaufschilder – wohl das erste mal bei der Modellbahn das man es auch verändern kann . Mehr dazu beim nächsten mal.
![2tes Projekt 2014 -Der IC 1124 Kiel in 0 HP3986](http://www.modellundbahn.com/attachments/Image/HP3986.jpg?template=generic)
![2tes Projekt 2014 -Der IC 1124 Kiel in 0 ICUS0](http://www.modellundbahn.com/attachments/Image/ICUS0.jpg?template=generic)
auch diese Ätzschilder sind bei Freund Moog bestellt.
![2tes Projekt 2014 -Der IC 1124 Kiel in 0 ZLS3_1](http://www.modellundbahn.com/attachments/Image/ZLS3_1.jpg?template=generic)
Decale und Beschriftungen kommen wieder von Freund Nothaft .
Auch gibt es ein neues update auf meiner Hausseite -was -kann man ersehen im Schalter Neues.
mfG
Jürgen(S)
Zuletzt von Jörg am Mo 25 Nov 2013, 18:49 bearbeitet; insgesamt 1-mal bearbeitet (Grund : Bildadressen codiert)
Jürgen(S)- Forenbotschafter
Re: 2tes Projekt 2014 -Der IC 1124 Kiel in 0
Neue Einrichtung für meinen IC Zug
Ja liebe Spur 0 Freunde , bevor ich mich für 20 Tage abmelde (Eisenbahnurlaub nach Sande ,Tarp und Kiel –gesonderter Bericht kommt nach der Urlaubsreise ) noch schnell ein Bild zeigen von der neuen Einrichtung (Rohbau ) des IC 1124 Kiel – ja wieder mal was zum schmunzeln .
Kommentar von einer Nachbarin – toll –aber die Dame hat ja vergessen die Hose auszuziehen, mein Kommentar – wo steht denn das sie „musste?”
Nun bis zum nächsten mal –nach der Rückkehr geht’s dann gleich zur nächsten Messe nach Jönköping zur Nordic Rail – wenn alles gut geht kommt auch da ein gesonderter Bericht.
Mit freundlichen Grüßen
Jürgen(S)
![2tes Projekt 2014 -Der IC 1124 Kiel in 0 Hp3990bvt3lieg0y](http://www.fotos-hochladen.net/uploads/hp3990bvt3lieg0y.jpg )
Ja liebe Spur 0 Freunde , bevor ich mich für 20 Tage abmelde (Eisenbahnurlaub nach Sande ,Tarp und Kiel –gesonderter Bericht kommt nach der Urlaubsreise ) noch schnell ein Bild zeigen von der neuen Einrichtung (Rohbau ) des IC 1124 Kiel – ja wieder mal was zum schmunzeln .
Kommentar von einer Nachbarin – toll –aber die Dame hat ja vergessen die Hose auszuziehen, mein Kommentar – wo steht denn das sie „musste?”
Nun bis zum nächsten mal –nach der Rückkehr geht’s dann gleich zur nächsten Messe nach Jönköping zur Nordic Rail – wenn alles gut geht kommt auch da ein gesonderter Bericht.
Mit freundlichen Grüßen
Jürgen(S)
![2tes Projekt 2014 -Der IC 1124 Kiel in 0 Hp3990bvt3lieg0y](http://www.fotos-hochladen.net/uploads/hp3990bvt3lieg0y.jpg )
Jürgen(S)- Forenbotschafter
Baubericht des IC 1124 Kiel in 0
Es geht weiter mit dem IC1124 Kiel
Tja ich warte immer noch auf die Ätzteile für den Zug ..
Machen wir also weiter, inzwischen sind alle Einrichtungsstühle gegossen und zum Teil auf Bodenplatten für die Wagen montiert.

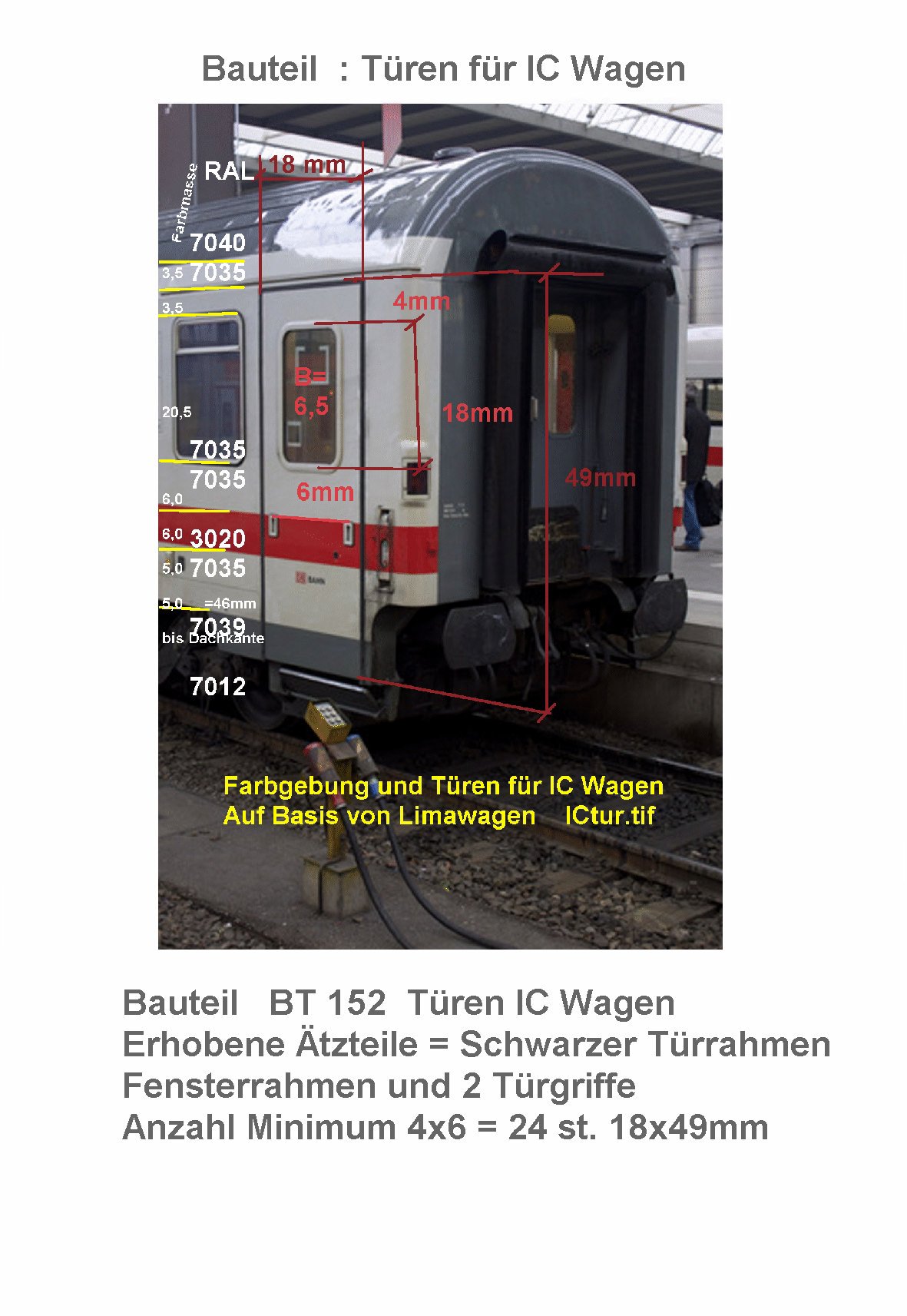

Bauteile wo ich noch drauf warte sind u.a. BT 152 (Türen) 153 Neumünsterschild und 154 Trittstuffen (siehe Bilder)
Die erste Grundfarbe haben alle erhalten,nachdem die Limawagenkäste umgebaut wurden und u.a. kurze Schürzen bekamen , die KKK eingebaut wurde ,und die neuen Drehgestellzapfen eingebaut wurden . Der Steuerwagen ist im Grunde fertig –bis auf Türen und Beleuchtung. Noch bin ich am testen mit der Beleuchtung der neuen elektronischen Laufschilder –doch schon mal ein Testbild dazu. Die Einrichtung –auch mit Fahrradständer wurde nachgebildet. Hierzu die Bilder vom letzten Beitrag.
Nun zu den heutigen Bildern.

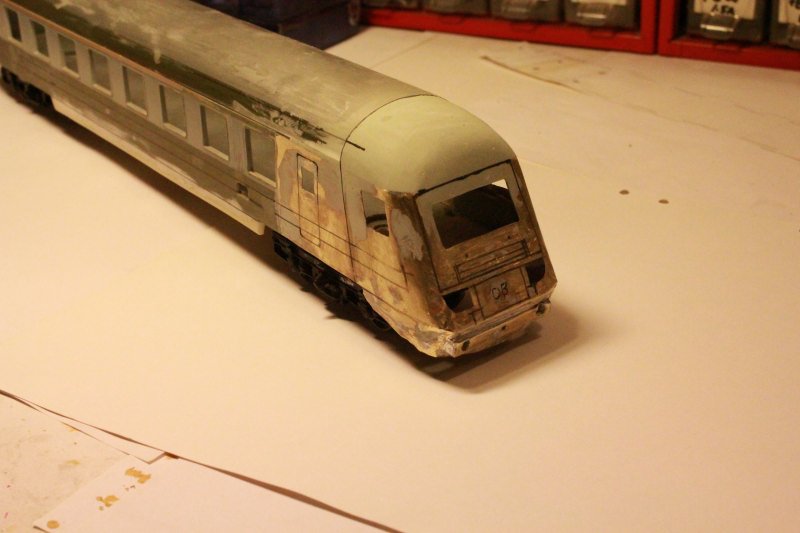

![2tes Projekt 2014 -Der IC 1124 Kiel in 0 IMG_4181](http://www.modellundbahn.com/attachments/Image/IMG_4181.jpg?template=generic)

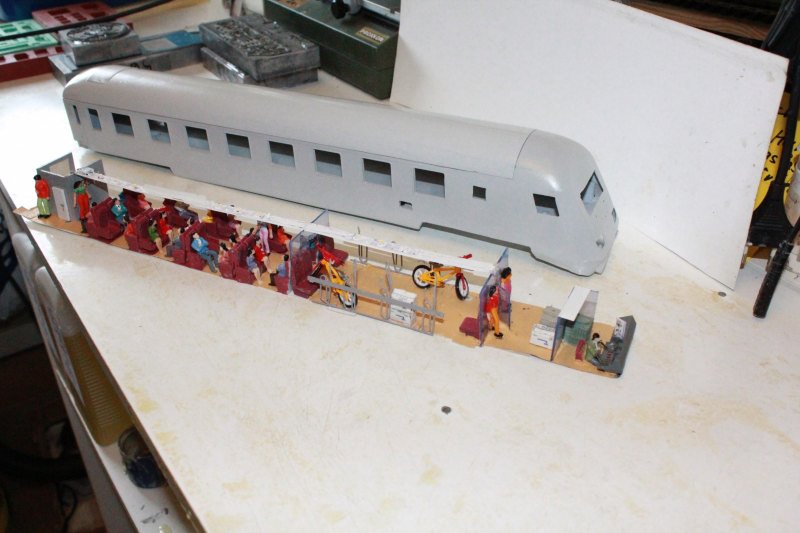

![2tes Projekt 2014 -Der IC 1124 Kiel in 0 IMG_4183](http://www.modellundbahn.com/attachments/Image/IMG_4183.jpg?template=generic)

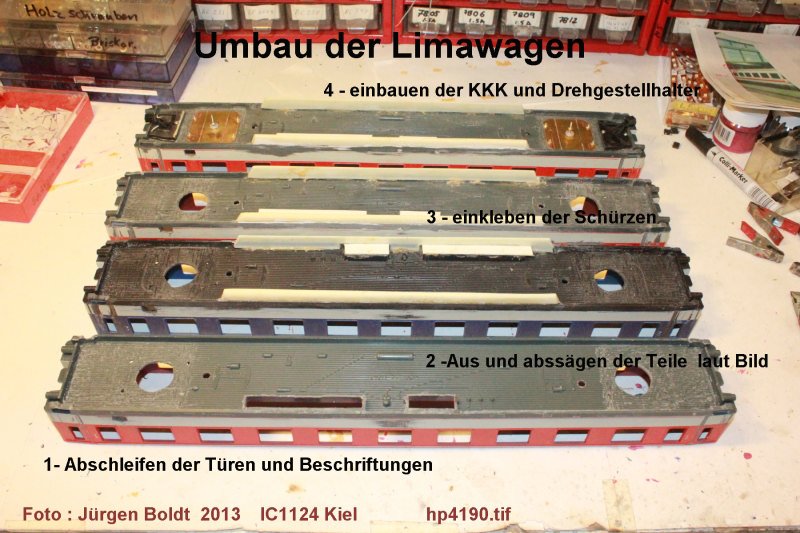

![2tes Projekt 2014 -Der IC 1124 Kiel in 0 Hp4190](http://www.modellundbahn.com/attachments/Image/hp4190.jpg?template=generic)

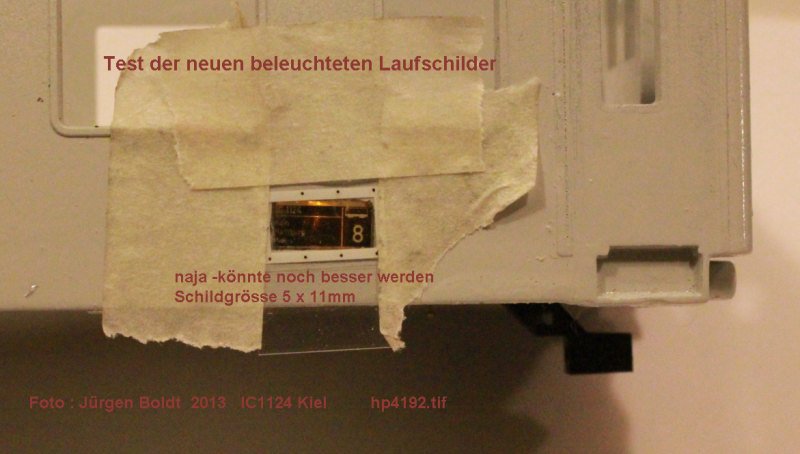

![2tes Projekt 2014 -Der IC 1124 Kiel in 0 HP4192](http://www.modellundbahn.com/attachments/Image/HP4192.jpg?template=generic)

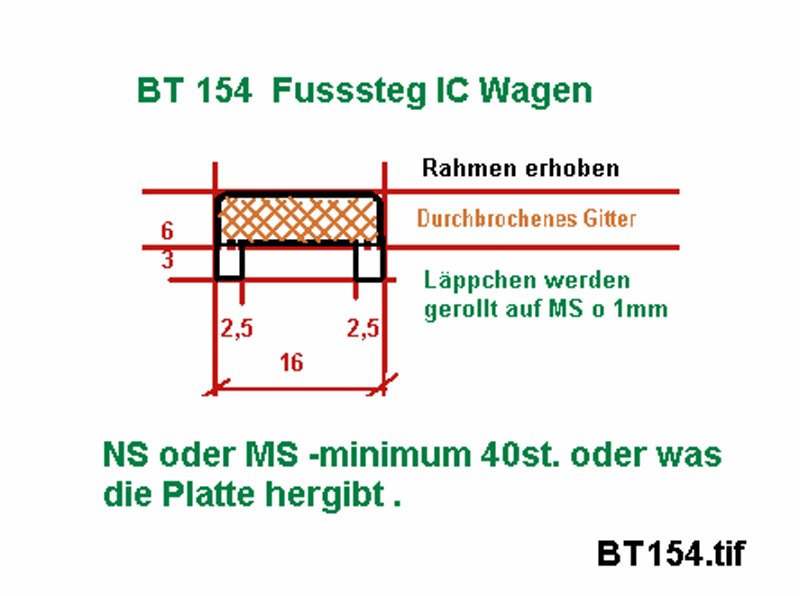

![2tes Projekt 2014 -Der IC 1124 Kiel in 0 BT154_1](http://www.modellundbahn.com/attachments/Image/BT154_1.jpg?template=generic)
![](https://2img.net/h/www.modellundbahn.com/attachments/Image/ICTURA_1.jpg)
Nächstes mal geht es dann weiter
mfG
Jürgen(S)
Tja ich warte immer noch auf die Ätzteile für den Zug ..
Machen wir also weiter, inzwischen sind alle Einrichtungsstühle gegossen und zum Teil auf Bodenplatten für die Wagen montiert.
Bauteile wo ich noch drauf warte sind u.a. BT 152 (Türen) 153 Neumünsterschild und 154 Trittstuffen (siehe Bilder)
Die erste Grundfarbe haben alle erhalten,nachdem die Limawagenkäste umgebaut wurden und u.a. kurze Schürzen bekamen , die KKK eingebaut wurde ,und die neuen Drehgestellzapfen eingebaut wurden . Der Steuerwagen ist im Grunde fertig –bis auf Türen und Beleuchtung. Noch bin ich am testen mit der Beleuchtung der neuen elektronischen Laufschilder –doch schon mal ein Testbild dazu. Die Einrichtung –auch mit Fahrradständer wurde nachgebildet. Hierzu die Bilder vom letzten Beitrag.
Nun zu den heutigen Bildern.
![2tes Projekt 2014 -Der IC 1124 Kiel in 0 IMG_4181](http://www.modellundbahn.com/attachments/Image/IMG_4181.jpg?template=generic)
![2tes Projekt 2014 -Der IC 1124 Kiel in 0 IMG_4183](http://www.modellundbahn.com/attachments/Image/IMG_4183.jpg?template=generic)
![2tes Projekt 2014 -Der IC 1124 Kiel in 0 Hp4190](http://www.modellundbahn.com/attachments/Image/hp4190.jpg?template=generic)
![2tes Projekt 2014 -Der IC 1124 Kiel in 0 HP4192](http://www.modellundbahn.com/attachments/Image/HP4192.jpg?template=generic)
![2tes Projekt 2014 -Der IC 1124 Kiel in 0 BT154_1](http://www.modellundbahn.com/attachments/Image/BT154_1.jpg?template=generic)
![](https://2img.net/h/www.modellundbahn.com/attachments/Image/ICTURA_1.jpg)
Nächstes mal geht es dann weiter
mfG
Jürgen(S)
Zuletzt von Jörg am Do 28 Nov 2013, 21:48 bearbeitet; insgesamt 1-mal bearbeitet (Grund : 1 x Bildgröße angepaßt)
Jürgen(S)- Forenbotschafter
Re: 2tes Projekt 2014 -Der IC 1124 Kiel in 0
Wie schon im letzten Bericht gezeigt, so werden wieder Limawagen verwendet für diesen Umbau. Was ist denn der Unterschied – Ja die alten Wagen hatten noch WC – wo es direkt auf die Schiene ging – heute sind Vakuumtanks eingebaut. Bei den alten Wagen konnte man die Fenster öffnen – bei den Neuen nicht,weil man eine Klimaanlage hat. (Die zwar nicht immer in Betrieb ist) und deshalb gibt es auch keine Dachlüfter. Ja und auch die Laufschilder die am Wagen hingen sind jetzt von den elektronischen Digitalschildern ersetzt .
Ja und die Türen sind auch neu – keine Knicktüren mehr –auch die werden elektrisch (wahrscheinlich) bedient.
Also, diese teile müssen ausgetauscht werden. Wie die Bilder Zeigen, Dach abschleifen und vorhandenen Fenster Absägen. Am Wagengehäuse werden die alten Türen abgeschliffen –wo später das Bauteil BT152 mit den neuen klappbaren Fußtritten BT 154 eingeklebt werden - daneben ein Loch geöffnet für das beleuchtete „Laufschild“ .
Die Beleuchtung war gar nicht so leicht –weil eine Direkte Beleuchtung zu stark war, deswegen wurde ein kleiner Kasten im WC Raum eingebaut, so das die Beleuchtung mehr indirekt wurde.
Die Wagen Innenbeleuchtung wurde auch verbessert ,indem ein Kondensator (Elko 2200nF – se Bild ) eingebaut –als Vakuumtank untern Wagen . Dadurch vermeidet man ein flackern bei schlechter Stromabnahme und sogar ein weiterleuchten der Lampen ein paar Sekunden ,wenn der Strom abgeschaltet wird .
Auch ein Teil der anderen neuen Einrichtungen sind schon fertig .

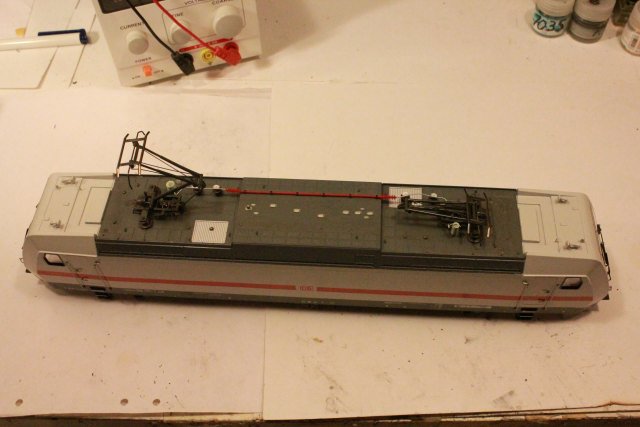

Parallel ging es dann auch weiter mit der neue TRAXX Lok, die wurde erstmal ganz auseinander genommen, und alle montierten Bauteile abgenommen. Neue Antriebe sind bei Freund Uhde bestellt.Auch da geht es weiter mit den Lackierarbeiten. Inzwischen ist das Gehäuse fertig –wie die letzten Bilder zeigen - da geht es jetzt weiter mit der Inneneinrichtung und der Beleuchtung.
Nächstes mal geht es dann weiter mit dem IC 1124 Kiel.
Mit freundlichen Grüßen
Jürgen(S)
![2tes Projekt 2014 -Der IC 1124 Kiel in 0 1_1](http://www.modellundbahn.com/attachments/Image/1_1.jpg?template=generic)
das war sie als Dummi

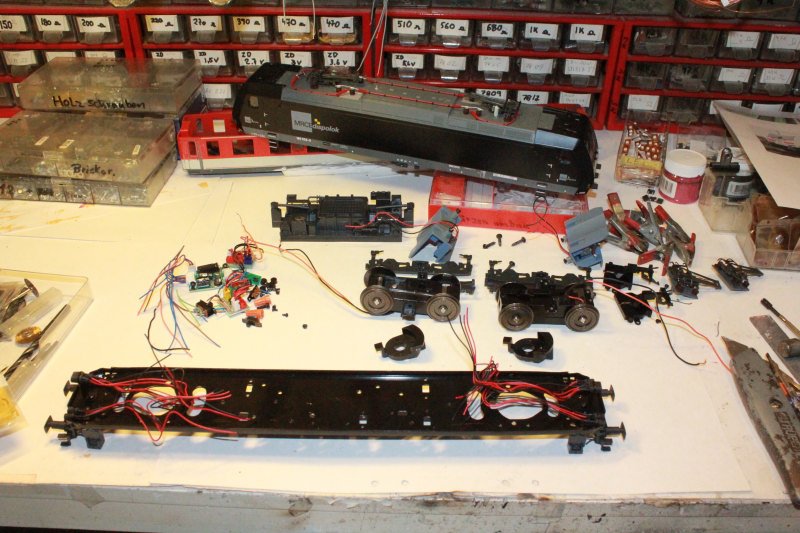

![2tes Projekt 2014 -Der IC 1124 Kiel in 0 2hp4187_1](http://www.modellundbahn.com/attachments/Image/2hp4187_1.jpg?template=generic)
auseinander genommen

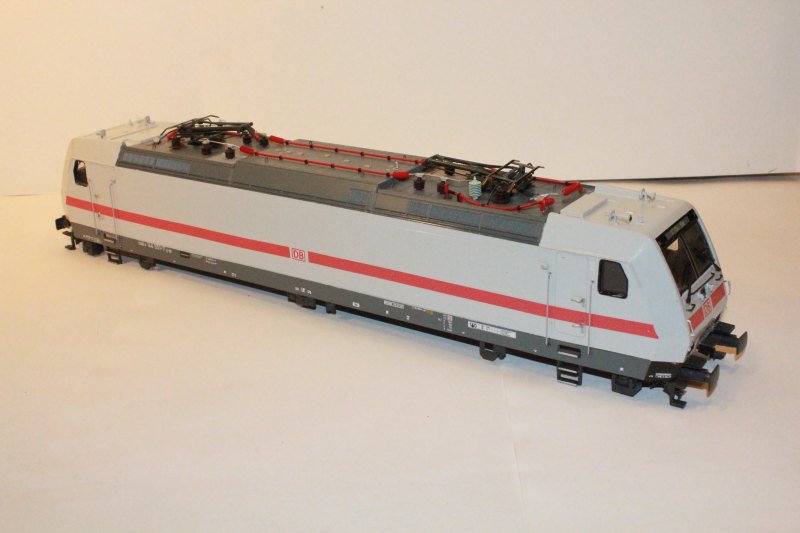

![2tes Projekt 2014 -Der IC 1124 Kiel in 0 3hp4204_1](http://www.modellundbahn.com/attachments/Image/3hp4204_1.jpg?template=generic)

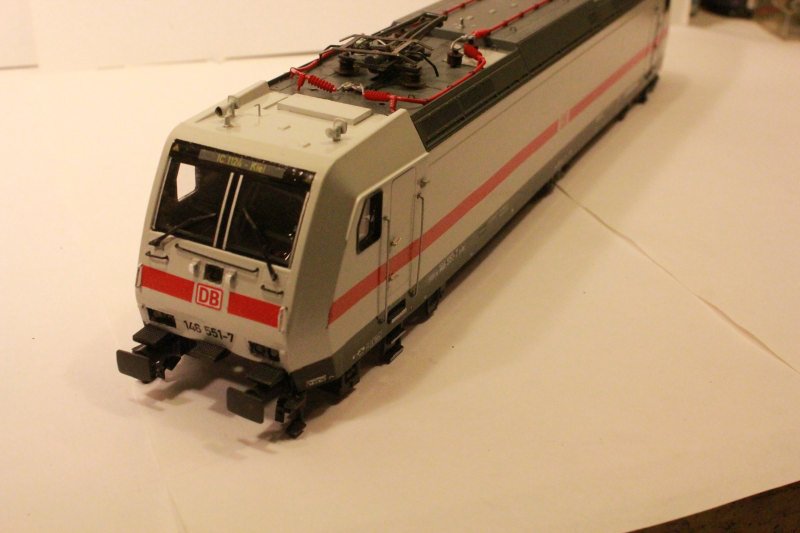

Gehäuse fast fertig
![2tes Projekt 2014 -Der IC 1124 Kiel in 0 4%3D20hp4207_1](http://www.modellundbahn.com/attachments/Image/4%3D20hp4207_1.jpg?template=generic)
Später geht es dannn weiter mit der Lok

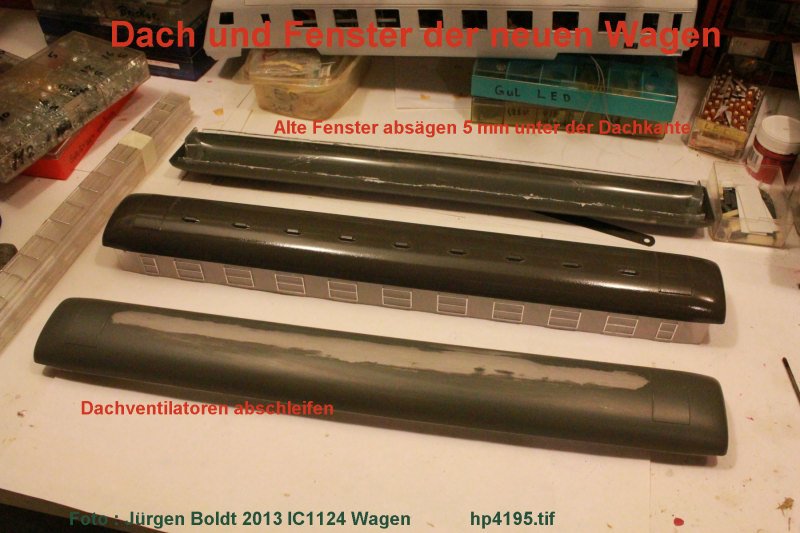

![2tes Projekt 2014 -Der IC 1124 Kiel in 0 5%3D20HP4195_1](http://www.modellundbahn.com/attachments/Image/5%3D20HP4195_1.jpg?template=generic)
und nun zu den Wagen

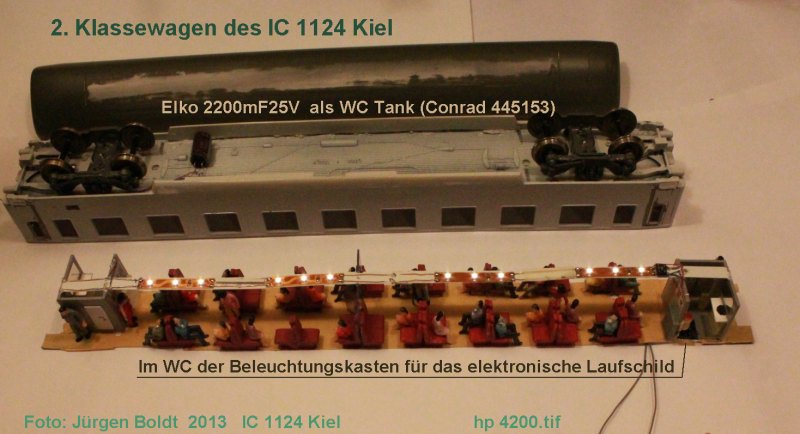

![2tes Projekt 2014 -Der IC 1124 Kiel in 0 6%3D20HP4200_1](http://www.modellundbahn.com/attachments/Image/6%3D20HP4200_1.jpg?template=generic)

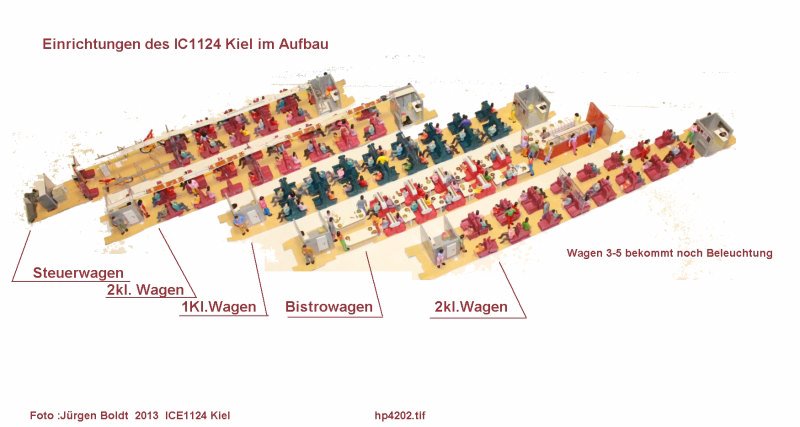

![2tes Projekt 2014 -Der IC 1124 Kiel in 0 7%3D20HP4202_1](http://www.modellundbahn.com/attachments/Image/7%3D20HP4202_1.jpg?template=generic)
![2tes Projekt 2014 -Der IC 1124 Kiel in 0 8%3D20hp4210_1](http://www.modellundbahn.com/attachments/Image/8%3D20hp4210_1.jpg?template=generic)

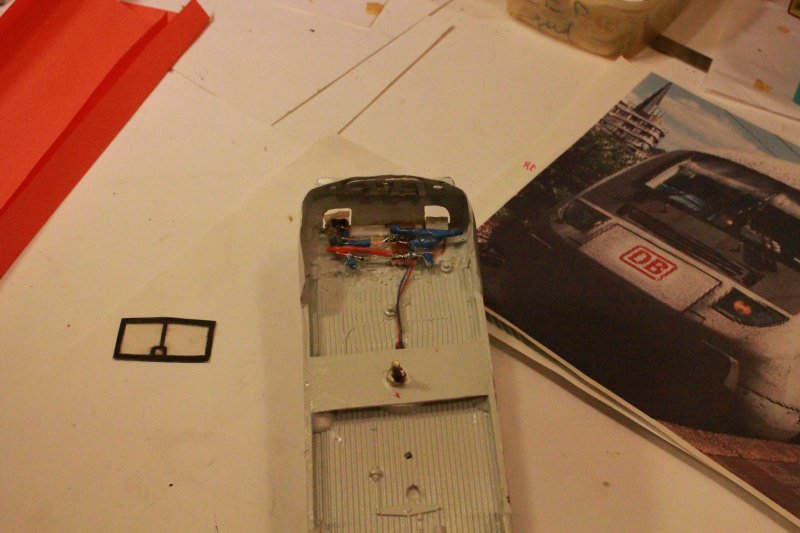

Lichtschaltung rot-weis

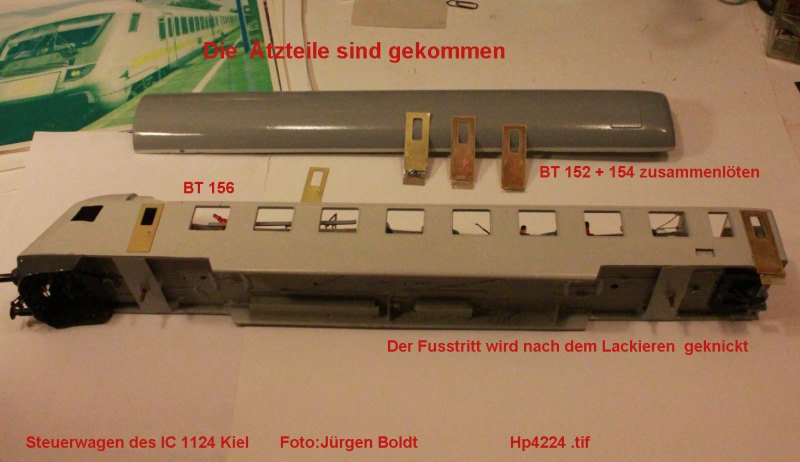

![2tes Projekt 2014 -Der IC 1124 Kiel in 0 9%3D20HP4224_1](http://www.modellundbahn.com/attachments/Image/9%3D20HP4224_1.jpg?template=generic)
Das war es für heute
was sonst noch neues auf der Hausseite der MOB ist -ist ersichtlich im Schalter Neues - das letzte update für 2013 .
mfG
Jürgen(S)
Ja und die Türen sind auch neu – keine Knicktüren mehr –auch die werden elektrisch (wahrscheinlich) bedient.
Also, diese teile müssen ausgetauscht werden. Wie die Bilder Zeigen, Dach abschleifen und vorhandenen Fenster Absägen. Am Wagengehäuse werden die alten Türen abgeschliffen –wo später das Bauteil BT152 mit den neuen klappbaren Fußtritten BT 154 eingeklebt werden - daneben ein Loch geöffnet für das beleuchtete „Laufschild“ .
Die Beleuchtung war gar nicht so leicht –weil eine Direkte Beleuchtung zu stark war, deswegen wurde ein kleiner Kasten im WC Raum eingebaut, so das die Beleuchtung mehr indirekt wurde.
Die Wagen Innenbeleuchtung wurde auch verbessert ,indem ein Kondensator (Elko 2200nF – se Bild ) eingebaut –als Vakuumtank untern Wagen . Dadurch vermeidet man ein flackern bei schlechter Stromabnahme und sogar ein weiterleuchten der Lampen ein paar Sekunden ,wenn der Strom abgeschaltet wird .
Auch ein Teil der anderen neuen Einrichtungen sind schon fertig .
Parallel ging es dann auch weiter mit der neue TRAXX Lok, die wurde erstmal ganz auseinander genommen, und alle montierten Bauteile abgenommen. Neue Antriebe sind bei Freund Uhde bestellt.Auch da geht es weiter mit den Lackierarbeiten. Inzwischen ist das Gehäuse fertig –wie die letzten Bilder zeigen - da geht es jetzt weiter mit der Inneneinrichtung und der Beleuchtung.
Nächstes mal geht es dann weiter mit dem IC 1124 Kiel.
Mit freundlichen Grüßen
Jürgen(S)
![2tes Projekt 2014 -Der IC 1124 Kiel in 0 1_1](http://www.modellundbahn.com/attachments/Image/1_1.jpg?template=generic)
das war sie als Dummi
![2tes Projekt 2014 -Der IC 1124 Kiel in 0 2hp4187_1](http://www.modellundbahn.com/attachments/Image/2hp4187_1.jpg?template=generic)
auseinander genommen
![2tes Projekt 2014 -Der IC 1124 Kiel in 0 3hp4204_1](http://www.modellundbahn.com/attachments/Image/3hp4204_1.jpg?template=generic)
Gehäuse fast fertig
![2tes Projekt 2014 -Der IC 1124 Kiel in 0 4%3D20hp4207_1](http://www.modellundbahn.com/attachments/Image/4%3D20hp4207_1.jpg?template=generic)
Später geht es dannn weiter mit der Lok
![2tes Projekt 2014 -Der IC 1124 Kiel in 0 5%3D20HP4195_1](http://www.modellundbahn.com/attachments/Image/5%3D20HP4195_1.jpg?template=generic)
und nun zu den Wagen
![2tes Projekt 2014 -Der IC 1124 Kiel in 0 6%3D20HP4200_1](http://www.modellundbahn.com/attachments/Image/6%3D20HP4200_1.jpg?template=generic)
![2tes Projekt 2014 -Der IC 1124 Kiel in 0 7%3D20HP4202_1](http://www.modellundbahn.com/attachments/Image/7%3D20HP4202_1.jpg?template=generic)
![2tes Projekt 2014 -Der IC 1124 Kiel in 0 8%3D20hp4210_1](http://www.modellundbahn.com/attachments/Image/8%3D20hp4210_1.jpg?template=generic)
Lichtschaltung rot-weis
![2tes Projekt 2014 -Der IC 1124 Kiel in 0 9%3D20HP4224_1](http://www.modellundbahn.com/attachments/Image/9%3D20HP4224_1.jpg?template=generic)
Das war es für heute
was sonst noch neues auf der Hausseite der MOB ist -ist ersichtlich im Schalter Neues - das letzte update für 2013 .
mfG
Jürgen(S)
Jürgen(S)- Forenbotschafter
Re: 2tes Projekt 2014 -Der IC 1124 Kiel in 0
Danke AVI

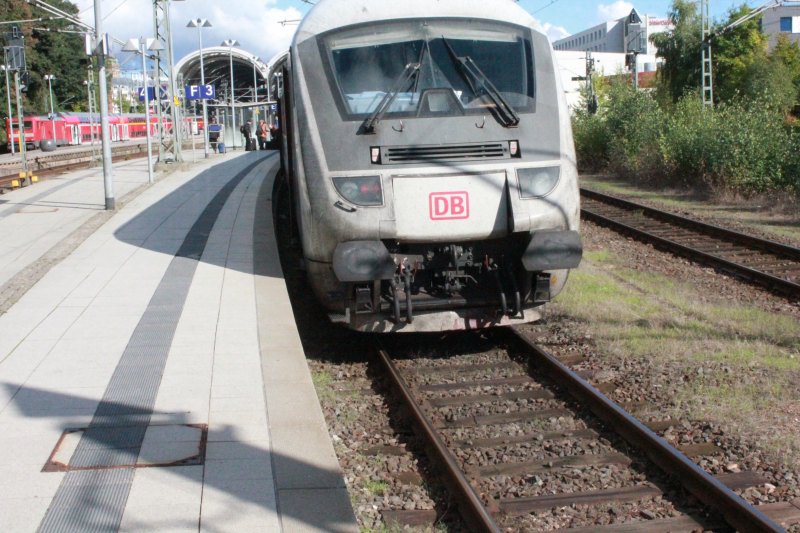

geht 2014 aber noch weiter
![2tes Projekt 2014 -Der IC 1124 Kiel in 0 Kic1](https://2img.net/h/www.modellundbahn.com/attachments/Image/kic1.jpg)
mfG
Jürgen(S)
geht 2014 aber noch weiter
![2tes Projekt 2014 -Der IC 1124 Kiel in 0 Kic1](https://2img.net/h/www.modellundbahn.com/attachments/Image/kic1.jpg)
mfG
Jürgen(S)
Jürgen(S)- Forenbotschafter
Re: 2tes Projekt 2014 -Der IC 1124 Kiel in 0
Hallo Jürgen,
hast du eine schriftliche Genehmigung zum Veröffentlichen der DB-Blätter?
Ich gucke weiterhin zu was du Feines machst!
hast du eine schriftliche Genehmigung zum Veröffentlichen der DB-Blätter?
Ich gucke weiterhin zu was du Feines machst!
![Very Happy](/users/2612/37/33/33/smiles/650269930.png)
Babbedeckel-Tommy- Klebt besser als Sekundenkleber
Re: 2tes Projekt 2014 -Der IC 1124 Kiel in 0
Hallo Tommy
Zitat email von der DB :
Anbei die Farbdaten Blätter für IC / ICE und Dienstfahrzeuge der DB AG
für Ihre Modellarbeiten .
Gilt also auch für das andere Projekt 2014 "Fahrtmessungszug "
Ja -die DB kann auch freundlich sein .
mfG
Jürgen(S)
Zitat email von der DB :
Anbei die Farbdaten Blätter für IC / ICE und Dienstfahrzeuge der DB AG
für Ihre Modellarbeiten .
Gilt also auch für das andere Projekt 2014 "Fahrtmessungszug "
Ja -die DB kann auch freundlich sein .
mfG
Jürgen(S)
Jürgen(S)- Forenbotschafter
Re: 2tes Projekt 2014 -Der IC 1124 Kiel in 0
Hallo Jürgen,
in dem Zitat steht zwar, dass du sie für deine Modellarbeiten nehmen kannst,
ABER nicht dass du sie im Netz (als Bilder) verbreiten darfst!
in dem Zitat steht zwar, dass du sie für deine Modellarbeiten nehmen kannst,
ABER nicht dass du sie im Netz (als Bilder) verbreiten darfst!
Babbedeckel-Tommy- Klebt besser als Sekundenkleber
Re: 2tes Projekt 2014 -Der IC 1124 Kiel in 0
Hallo Tommy und Mitleser
Zu deiner Frage habe ich erneut vor 5 Tagen die DB angeschrieben
kopie ging an dich -antwort bisher nur das man es gelesen hat .
Nun inzwischen mache ich weiter -
in einem anderen Forum wurden die Dachleitungen der TRAXX Lok angesprochen-für gerade dieser Lok ....
ist mir bewusst da ich ja 2 Pantografen entfernt habe -das da zu viele Leitungen noch vorhanden sind . Also hat jemand fotos vom Dach -gerne hier einbauen .
Habe einen Bastelbogen erhalten bei der Nordic Rail Messe -hier ein Bild -könnte es so aussehen und haben die Loks keinen Hauptschalter auf dem Dach ?
![2tes Projekt 2014 -Der IC 1124 Kiel in 0 Hp424310](https://i.servimg.com/u/f56/16/07/79/65/hp424310.jpg)

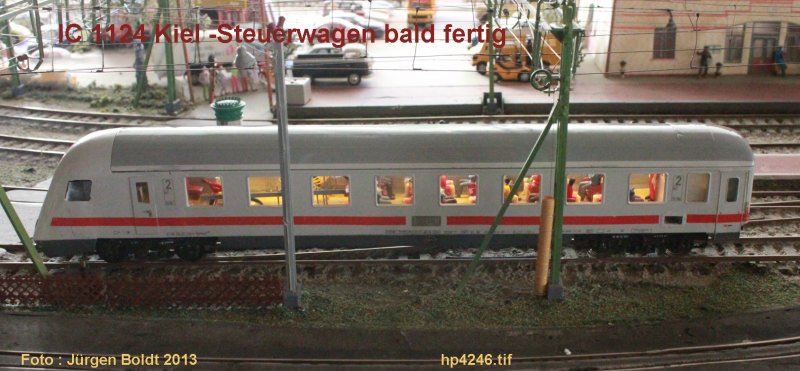

Und hier noch ein Bild vom Steuerwagen (auf Limabasis ) - der bald fertig ist.
![2tes Projekt 2014 -Der IC 1124 Kiel in 0 Hp424610](https://i.servimg.com/u/f56/16/07/79/65/hp424610.jpg)
mfG
Jürgen(S)
Zu deiner Frage habe ich erneut vor 5 Tagen die DB angeschrieben
kopie ging an dich -antwort bisher nur das man es gelesen hat .
Nun inzwischen mache ich weiter -
in einem anderen Forum wurden die Dachleitungen der TRAXX Lok angesprochen-für gerade dieser Lok ....
ist mir bewusst da ich ja 2 Pantografen entfernt habe -das da zu viele Leitungen noch vorhanden sind . Also hat jemand fotos vom Dach -gerne hier einbauen .
Habe einen Bastelbogen erhalten bei der Nordic Rail Messe -hier ein Bild -könnte es so aussehen und haben die Loks keinen Hauptschalter auf dem Dach ?
![2tes Projekt 2014 -Der IC 1124 Kiel in 0 Hp424310](https://i.servimg.com/u/f56/16/07/79/65/hp424310.jpg)
Und hier noch ein Bild vom Steuerwagen (auf Limabasis ) - der bald fertig ist.
![2tes Projekt 2014 -Der IC 1124 Kiel in 0 Hp424610](https://i.servimg.com/u/f56/16/07/79/65/hp424610.jpg)
mfG
Jürgen(S)
Jürgen(S)- Forenbotschafter
Re: 2tes Projekt 2014 -Der IC 1124 Kiel in 0
Ja, dann machen wir mal weiter.
Inzwischen hatte ich ja Information erhalten, wie es wahrscheinlich auf dem Dach der Lok aussieht – und wie das neue Bild zeigt – die Änderungen der Leitungen.
Auch geht es weiter mit den Wagen – gleich mal alle neuen Türen fertig gemacht –so dann kann es weiter gehen mit den übrigen Wagen. Der Steuerwagen ist jetzt fertig musste nur die Pufferbohle an der Front machen. Der Lichtwechsel ist auch fertig – egal wie der Wagen auf der Schiene steht –so wechselt es von weis auf rot mit der Fahrrichtung.
Die Bilder sprechen wohl für sich. Nächstes mal geht es dann weiter.
Mit freundlichen Grüßen
Jürgen(S)
![2tes Projekt 2014 -Der IC 1124 Kiel in 0 Hp425610](https://i.servimg.com/u/f56/16/07/79/65/hp425610.jpg)
![2tes Projekt 2014 -Der IC 1124 Kiel in 0 Hp425710](https://i.servimg.com/u/f56/16/07/79/65/hp425710.jpg)
![2tes Projekt 2014 -Der IC 1124 Kiel in 0 Hp426010](https://i.servimg.com/u/f56/16/07/79/65/hp426010.jpg)

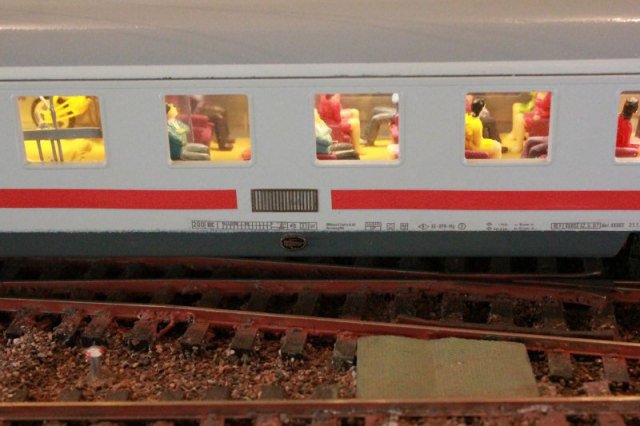

![2tes Projekt 2014 -Der IC 1124 Kiel in 0 Hp426110](https://i.servimg.com/u/f56/16/07/79/65/hp426110.jpg)
![2tes Projekt 2014 -Der IC 1124 Kiel in 0 Img_4210](https://i.servimg.com/u/f56/16/07/79/65/img_4210.jpg)
![2tes Projekt 2014 -Der IC 1124 Kiel in 0 Img_4211](https://i.servimg.com/u/f56/16/07/79/65/img_4211.jpg)
Inzwischen hatte ich ja Information erhalten, wie es wahrscheinlich auf dem Dach der Lok aussieht – und wie das neue Bild zeigt – die Änderungen der Leitungen.
Auch geht es weiter mit den Wagen – gleich mal alle neuen Türen fertig gemacht –so dann kann es weiter gehen mit den übrigen Wagen. Der Steuerwagen ist jetzt fertig musste nur die Pufferbohle an der Front machen. Der Lichtwechsel ist auch fertig – egal wie der Wagen auf der Schiene steht –so wechselt es von weis auf rot mit der Fahrrichtung.
Die Bilder sprechen wohl für sich. Nächstes mal geht es dann weiter.
Mit freundlichen Grüßen
Jürgen(S)
![2tes Projekt 2014 -Der IC 1124 Kiel in 0 Hp425610](https://i.servimg.com/u/f56/16/07/79/65/hp425610.jpg)
![2tes Projekt 2014 -Der IC 1124 Kiel in 0 Hp425710](https://i.servimg.com/u/f56/16/07/79/65/hp425710.jpg)
![2tes Projekt 2014 -Der IC 1124 Kiel in 0 Hp426010](https://i.servimg.com/u/f56/16/07/79/65/hp426010.jpg)
![2tes Projekt 2014 -Der IC 1124 Kiel in 0 Hp426110](https://i.servimg.com/u/f56/16/07/79/65/hp426110.jpg)
![2tes Projekt 2014 -Der IC 1124 Kiel in 0 Img_4210](https://i.servimg.com/u/f56/16/07/79/65/img_4210.jpg)
![2tes Projekt 2014 -Der IC 1124 Kiel in 0 Img_4211](https://i.servimg.com/u/f56/16/07/79/65/img_4211.jpg)
Jürgen(S)- Forenbotschafter
Re: 2tes Projekt 2014 -Der IC 1124 Kiel in 0
Hallo Jürgen,
das ist wieder eines dieser "typisch schwedischen Projekte"
,
die auch einen Nichteisenbahner (wie mich
) begeistern können:
umfassende Vorbildrecherche, feinste handwerkliche Umsetzung bis in's Detail
und natürlich auch wieder das wunderbar belebte Innenleben
bieten viel für das Auge des staunenden Betrachters
Bemerkenswertes Extra ... funktionierende Zugschilder!
Ist das die Umsetzung Deiner Idee,
die beim Bau des ÖBB Mitteleinstiegswagenzuges zum "Wechseln" der Richtungsschilder entstand?
Du schreibst zum Schild "naja - könnte noch besser werden" ...![2tes Projekt 2014 -Der IC 1124 Kiel in 0 Gruebe10](https://i.servimg.com/u/f44/14/34/18/33/gruebe10.gif )
vielleicht würde hierzu normales weißes Druckerpapier besser wirken:
die Schrift dürfte damit eigentlich auch gut durchleuchtet werden,
und der ungewollte Transparenz-Effekt von Folie entfällt?
Das Einlaminieren ist natürlich auch bei Druckerpapier erforderlich.
Gruß - Jörg -![Wink](/users/2612/37/33/33/smiles/336948430.gif)
das ist wieder eines dieser "typisch schwedischen Projekte"
![Wink](/users/2612/37/33/33/smiles/336948430.gif)
die auch einen Nichteisenbahner (wie mich
![2tes Projekt 2014 -Der IC 1124 Kiel in 0 Verleg10](https://i.servimg.com/u/f44/14/34/18/33/verleg10.gif)
umfassende Vorbildrecherche, feinste handwerkliche Umsetzung bis in's Detail
und natürlich auch wieder das wunderbar belebte Innenleben
bieten viel für das Auge des staunenden Betrachters
![Very Happy](/users/2612/37/33/33/smiles/650269930.png)
Bemerkenswertes Extra ... funktionierende Zugschilder!
![Bravo](/users/2612/37/33/33/smiles/367763.gif)
Ist das die Umsetzung Deiner Idee,
die beim Bau des ÖBB Mitteleinstiegswagenzuges zum "Wechseln" der Richtungsschilder entstand?
![Wink](/users/2612/37/33/33/smiles/336948430.gif)
Du schreibst zum Schild "naja - könnte noch besser werden" ...
![2tes Projekt 2014 -Der IC 1124 Kiel in 0 Gruebe10](https://i.servimg.com/u/f44/14/34/18/33/gruebe10.gif )
vielleicht würde hierzu normales weißes Druckerpapier besser wirken:
die Schrift dürfte damit eigentlich auch gut durchleuchtet werden,
und der ungewollte Transparenz-Effekt von Folie entfällt?
Das Einlaminieren ist natürlich auch bei Druckerpapier erforderlich.
Gruß - Jörg -
![Wink](/users/2612/37/33/33/smiles/336948430.gif)
Jörg- Moderator
Re: 2tes Projekt 2014 -Der IC 1124 Kiel in 0
Danke Jörg
es wärmt
Auch deine Idee der Schilder ....
muss ich mal testen - da mir meine immer noch nicht gefallen.
Das liegt aber wohl daran das vorhandene Dekale beim schwarzen etwas durchleuchten und die gelben Texte etwas zu schwach sind -
vielleicht mal einen Versuch machen und etwas fetteren Stil nehmen auch wenn das nicht 100% gegen DB Vorbild wird .
mal sehen was mein Fotopaint da hergibt .
mfG
Jürgen(S)
es wärmt
![Very Happy](/users/2612/37/33/33/smiles/650269930.png)
Auch deine Idee der Schilder ....
muss ich mal testen - da mir meine immer noch nicht gefallen.
Das liegt aber wohl daran das vorhandene Dekale beim schwarzen etwas durchleuchten und die gelben Texte etwas zu schwach sind -
vielleicht mal einen Versuch machen und etwas fetteren Stil nehmen auch wenn das nicht 100% gegen DB Vorbild wird .
mal sehen was mein Fotopaint da hergibt .
mfG
Jürgen(S)
Jürgen(S)- Forenbotschafter
Re: 2tes Projekt 2014 -Der IC 1124 Kiel in 0
Du könntest ja testweise - wenn das machbar ist - die vorhandene Version des Laufschildes
einmal provisorisch mit weißem Druckerpapier hinterlegen;
das dürfte dem Durchleuchten beim Schwarz auch schon gut abhelfen.
Gruß - Jörg -![Wink](/users/2612/37/33/33/smiles/336948430.gif)
einmal provisorisch mit weißem Druckerpapier hinterlegen;
das dürfte dem Durchleuchten beim Schwarz auch schon gut abhelfen.
Gruß - Jörg -
![Wink](/users/2612/37/33/33/smiles/336948430.gif)
Jörg- Moderator
Re: 2tes Projekt 2014 -Der IC 1124 Kiel in 0
Der Altmeister zeigt mal wieder wie es gemacht wird, alle Achtung!
Gruß Helmut
Gruß Helmut
Straßenbahner- Alleskleber
IC Wagen Laufschilder
Hallo Jörg und Mitleser
habe mit den Laufschildern weiter experementiert ..
:
:
Papier hinterlegen war auch nicht das aha erlebnis ,weil eben die Beschriftung zu schwach ist .
Deshalb habe ich mal neue Schilder gezeichnet -leider im Stil Ariel was wohl nicht DB Norm ist ,konnte aber fette Schrift aussehen -
Das Problem ist ,das jedes Schild nur 10 x 5mm ist also die Buchstabenhöhe weniger als 0,7mm ist , und es soll lesbar sein .
Bei Zeitungsbeiträgen wird oft mit 75 dpi gedruckt ,ich verwende für meine Bilder oft 150 dpi (das ergibt bei einem A4 Blatt schon gute 15 MB Bildgrösse - was die begrenzung bei meinem Photopaintprogramm ist) Für meine Bastelbögen reicht diese dpi grösse -was eben Ok ist bei gewöhnlichen Papier .
Bei vielen Druckern -die auch Fotoqualitet drucken können ist aber möglich 1200 dpi drucken zu können . Also mache ich erst bei dem Zeichenprogramm die Papiereinstellung (um nicht 15 MB zu überschreiten ) Papiergrösse 40x20 mm und angabe 1200 dpi .
die zeichnung sieht dann so aus :
![2tes Projekt 2014 -Der IC 1124 Kiel in 0 Ic15210](https://i.servimg.com/u/f56/16/07/79/65/ic15210.jpg)
Die Papiergrösse ist nur 40 x 20 mm und natürlich beim ausdrucken muss man dann Fotopapier verwenden ,in meinem Fall 180Gramm mit Auflösung 5760 dpi .
So ausgedruckt sieht es schon mal gut aus - werde noch eine Probe machen mit 2400 dpi wodurch die Schärfe der kleinen Buchstaben noch verbessert wird und dann in den nächsten Tagen beim nächsten IC wagen eine Beleuchtungsprobe machen .
mfG
Jürgen(S)
habe mit den Laufschildern weiter experementiert ..
![Traurig 1](/users/2612/37/33/33/smiles/630614.gif)
![Traurig 1](/users/2612/37/33/33/smiles/630614.gif)
Papier hinterlegen war auch nicht das aha erlebnis ,weil eben die Beschriftung zu schwach ist .
Deshalb habe ich mal neue Schilder gezeichnet -leider im Stil Ariel was wohl nicht DB Norm ist ,konnte aber fette Schrift aussehen -
Das Problem ist ,das jedes Schild nur 10 x 5mm ist also die Buchstabenhöhe weniger als 0,7mm ist , und es soll lesbar sein .
Bei Zeitungsbeiträgen wird oft mit 75 dpi gedruckt ,ich verwende für meine Bilder oft 150 dpi (das ergibt bei einem A4 Blatt schon gute 15 MB Bildgrösse - was die begrenzung bei meinem Photopaintprogramm ist) Für meine Bastelbögen reicht diese dpi grösse -was eben Ok ist bei gewöhnlichen Papier .
Bei vielen Druckern -die auch Fotoqualitet drucken können ist aber möglich 1200 dpi drucken zu können . Also mache ich erst bei dem Zeichenprogramm die Papiereinstellung (um nicht 15 MB zu überschreiten ) Papiergrösse 40x20 mm und angabe 1200 dpi .
die zeichnung sieht dann so aus :
![2tes Projekt 2014 -Der IC 1124 Kiel in 0 Ic15210](https://i.servimg.com/u/f56/16/07/79/65/ic15210.jpg)
Die Papiergrösse ist nur 40 x 20 mm und natürlich beim ausdrucken muss man dann Fotopapier verwenden ,in meinem Fall 180Gramm mit Auflösung 5760 dpi .
So ausgedruckt sieht es schon mal gut aus - werde noch eine Probe machen mit 2400 dpi wodurch die Schärfe der kleinen Buchstaben noch verbessert wird und dann in den nächsten Tagen beim nächsten IC wagen eine Beleuchtungsprobe machen .
mfG
Jürgen(S)
Jürgen(S)- Forenbotschafter
Re: 2tes Projekt 2014 -Der IC 1124 Kiel in 0
Bin gespannt auf das Ergebnis, Jürgen - viel Erfolg!
Gruß - Jörg -
![Freundschaft](/users/2612/37/33/33/smiles/52342953.gif)
Gruß - Jörg -
![Wink](/users/2612/37/33/33/smiles/336948430.gif)
Jörg- Moderator
Re: 2tes Projekt 2014 -Der IC 1124 Kiel in 0
Danke Jörg
mal sehen hab es nochmals versucht mit2400 dpi
![2tes Projekt 2014 -Der IC 1124 Kiel in 0 Ic152a10](https://i.servimg.com/u/f56/16/07/79/65/ic152a10.jpg)
das ausdrucken war noch besser/deutlicher ..
mal sehen wie es sich dann mit beleuchtung macht.
mfG
Jürgen(S)
mal sehen hab es nochmals versucht mit2400 dpi
![2tes Projekt 2014 -Der IC 1124 Kiel in 0 Ic152a10](https://i.servimg.com/u/f56/16/07/79/65/ic152a10.jpg)
das ausdrucken war noch besser/deutlicher ..
mal sehen wie es sich dann mit beleuchtung macht.
mfG
Jürgen(S)
Jürgen(S)- Forenbotschafter
Re: 2tes Projekt 2014 -Der IC 1124 Kiel in 0
Hallo Jürgen,
eine feine Arbeit zeigst Du hier, Lok und Wagen gefallen mir sehr gut.
Gruß Dietmar
eine feine Arbeit zeigst Du hier, Lok und Wagen gefallen mir sehr gut.
![Bravo](/users/2612/37/33/33/smiles/367763.gif)
Gruß Dietmar
Bastlerfuzzy- Lupenbesitzer
Re: 2tes Projekt 2014 -Der IC 1124 Kiel in 0
Danke Dietmar ..
sind aber lange noch nicht fertig .
Allein die Laufschilder - die anfangstidee war ja das man IC1124 und 1125 wechseln konte -gesteuert durch die polarietet (+ / - ) in den Schienen . Idee war gut komponente gebrauchten aber zu viel Platz -und da war mir die Einrichtung wichtiger .
Nun geht er daher nur nach Kiel als 1124 .
Deshalb hatte ich den weissen Rahmen separat als Dekal -was aber als weiteres negativ war das der Beleuchtungsrahmen schwer exakt zu bekommen - so deshalb nochmals neu gezeichnet und jetzt komplett mit Rahmen
![2tes Projekt 2014 -Der IC 1124 Kiel in 0 Kiel1510](https://i.servimg.com/u/f56/16/07/79/65/kiel1510.jpg)
So
jetzt gefällt es mir...
nächstes mal dann die Bilder beim nächsten fertigen Wagen.
mfG
Jürgen(S)
sind aber lange noch nicht fertig .
Allein die Laufschilder - die anfangstidee war ja das man IC1124 und 1125 wechseln konte -gesteuert durch die polarietet (+ / - ) in den Schienen . Idee war gut komponente gebrauchten aber zu viel Platz -und da war mir die Einrichtung wichtiger .
Nun geht er daher nur nach Kiel als 1124 .
Deshalb hatte ich den weissen Rahmen separat als Dekal -was aber als weiteres negativ war das der Beleuchtungsrahmen schwer exakt zu bekommen - so deshalb nochmals neu gezeichnet und jetzt komplett mit Rahmen
![2tes Projekt 2014 -Der IC 1124 Kiel in 0 Kiel1510](https://i.servimg.com/u/f56/16/07/79/65/kiel1510.jpg)
So
jetzt gefällt es mir...
nächstes mal dann die Bilder beim nächsten fertigen Wagen.
mfG
Jürgen(S)
Jürgen(S)- Forenbotschafter
Re: 2tes Projekt 2014 -Der IC 1124 Kiel in 0
Hallo Jürgen,
ich hoffe ich schaffe es, dir morgen mal so eine Anzeige zu fotografieren!
ich hoffe ich schaffe es, dir morgen mal so eine Anzeige zu fotografieren!
Babbedeckel-Tommy- Klebt besser als Sekundenkleber
Re: 2tes Projekt 2014 -Der IC 1124 Kiel in 0
Gerne Tommy
vielleicht gibt es ja auch da verschiedene Typen - hatte als Vorbild ja dieses genommen
![2tes Projekt 2014 -Der IC 1124 Kiel in 0 ZLS3_1](http://www.modellundbahn.com/attachments/Image/ZLS3_1.jpg?template=generic)
mfG
Jürgen(S)
vielleicht gibt es ja auch da verschiedene Typen - hatte als Vorbild ja dieses genommen
![2tes Projekt 2014 -Der IC 1124 Kiel in 0 ZLS3_1](http://www.modellundbahn.com/attachments/Image/ZLS3_1.jpg?template=generic)
mfG
Jürgen(S)
Jürgen(S)- Forenbotschafter
Re: 2tes Projekt 2014 -Der IC 1124 Kiel in 0
ein kleines PS .
Beim Vorbilds Bild ist die andeutung der roten Bauchbinde zu sehen -
was also nicht der DB Designvorschrift entspricht -
siehe bilder mit Kode .
mfG
Jürgen(S)
Beim Vorbilds Bild ist die andeutung der roten Bauchbinde zu sehen -
was also nicht der DB Designvorschrift entspricht -
siehe bilder mit Kode .
mfG
Jürgen(S)
Jürgen(S)- Forenbotschafter
Re: 2tes Projekt 2014 -Der IC 1124 Kiel in 0
Möglicherweise ... ist die Designvorschrift aktueller als der Vorbildfotoausschnitt;
die Vorschrift spricht ja auch von der unterschiedlichen Einsatzdauer der Wagen
und dem Redesign der im Betrieb befindlichen Flotte ...
Man könnte nun daraus schlußfolgern, daß die "Bauchbinde" des Wagens
vom Vorbildfotoausschnitt bei der nächsten Instandhaltung/Revision den gültigen
Designrichtlinien angepasst wird.
Wie Du das nun am MOB-IC 1124 umsetzt, bleibt Dir überlassen:
- entweder nach Fotovorlage, oder strikt nach DB Designvorschrift ...
Was sagen denn Überprüfung und Abgleich der Maße für Bauchbinde und Laufschriftrahmen
zwischen Deinem Modell und der Designvorschrift zu der Abweichung, Jürgen
Gruß - Jörg -
die Vorschrift spricht ja auch von der unterschiedlichen Einsatzdauer der Wagen
und dem Redesign der im Betrieb befindlichen Flotte ...
![scratch](/users/2612/37/33/33/smiles/388300.gif)
Man könnte nun daraus schlußfolgern, daß die "Bauchbinde" des Wagens
vom Vorbildfotoausschnitt bei der nächsten Instandhaltung/Revision den gültigen
Designrichtlinien angepasst wird.
Wie Du das nun am MOB-IC 1124 umsetzt, bleibt Dir überlassen:
- entweder nach Fotovorlage, oder strikt nach DB Designvorschrift ...
![Wink](/users/2612/37/33/33/smiles/336948430.gif)
Was sagen denn Überprüfung und Abgleich der Maße für Bauchbinde und Laufschriftrahmen
zwischen Deinem Modell und der Designvorschrift zu der Abweichung, Jürgen
![Question](https://2img.net/i/fa/i/smiles/icon_question.gif)
Gruß - Jörg -
![Wink](/users/2612/37/33/33/smiles/336948430.gif)
Jörg- Moderator
Re: 2tes Projekt 2014 -Der IC 1124 Kiel in 0
Hallo Jörg
kennst doch die Fernsehreklame
könnte ich dir sagen
pause
pause
wenn ich empfang hätte ....
weiss nicht was in diesem Bericht passiert ist
alle Bilder weg
hilft auch nicht mit F5
und nur Expressantwort ohne Beilagen
Aber auf deine Frage
Abgesehen von der Wagenlänge so folge ich bei den Wagen die Designvorschrift -abgerundet auf mm.
mfG
Jürgen(S)
kennst doch die Fernsehreklame
könnte ich dir sagen
pause
pause
wenn ich empfang hätte ....
weiss nicht was in diesem Bericht passiert ist
alle Bilder weg
hilft auch nicht mit F5
und nur Expressantwort ohne Beilagen
Aber auf deine Frage
Abgesehen von der Wagenlänge so folge ich bei den Wagen die Designvorschrift -abgerundet auf mm.
mfG
Jürgen(S)
Jürgen(S)- Forenbotschafter
Seite 1 von 3 • 1, 2, 3
![-](https://i.servimg.com/u/f84/18/15/74/98/tabs_l10.gif)
» Baubericht des SKL 24(S) für Spur 0
» Projekt 5-2014 der SKL 24 (S) der MOB -Vorwort
» Das dritte Projekt 2014 - Die Henschel-BBC DE2500 Lok in 0
» Projekt 6-2014 - Der Pendelzug "Anno dazumal"
» Bau der SMS Emden und Dresden
» Projekt 5-2014 der SKL 24 (S) der MOB -Vorwort
» Das dritte Projekt 2014 - Die Henschel-BBC DE2500 Lok in 0
» Projekt 6-2014 - Der Pendelzug "Anno dazumal"
» Bau der SMS Emden und Dresden
Seite 1 von 3
Befugnisse in diesem Forum
Sie können in diesem Forum nicht antworten
