Re: 2tes Projekt 2014 -Der IC 1124 Kiel in 0
von Jörg Sa 07 Dez 2013, 00:33
Jürgen, keine Panik ... ich kann Dir versichern, daß alle Bilder noch da sind!
Sicher nur zeitweise und regional - ein wetterbedingtes Empfangs- oder Übertragungsproblem?
Richtig ... die Designvorschrift ist das Maß der Dinge ... auch am Modell!
Gruß - Jörg -
Sicher nur zeitweise und regional - ein wetterbedingtes Empfangs- oder Übertragungsproblem?
Richtig ... die Designvorschrift ist das Maß der Dinge ... auch am Modell!
Gruß - Jörg -
Jörg- Moderator
Re: 2tes Projekt 2014 -Der IC 1124 Kiel in 0
von Jürgen(S) Sa 07 Dez 2013, 00:39
Regional ?
betrifft nur den IC1124
nicht andere Beiträge von mir ??
Haben auch nicht wie in HH 6m über normalen Wasserstand ??
aber ansonsten ein vorkommen was man bei der SJ oft hat ...ha-ha
mfG
Jürgen(S)
betrifft nur den IC1124
nicht andere Beiträge von mir ??
Haben auch nicht wie in HH 6m über normalen Wasserstand ??
aber ansonsten ein vorkommen was man bei der SJ oft hat ...ha-ha
mfG
Jürgen(S)
Jürgen(S)- Forenbotschafter
Re: 2tes Projekt 2014 -Der IC 1124 Kiel in 0
von Jürgen(S) Sa 07 Dez 2013, 12:00
Hallo Freunde
schön -sie sind wieder da (die Bilder )....

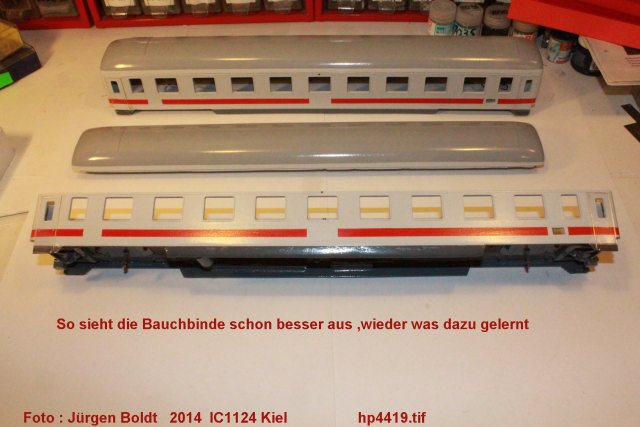

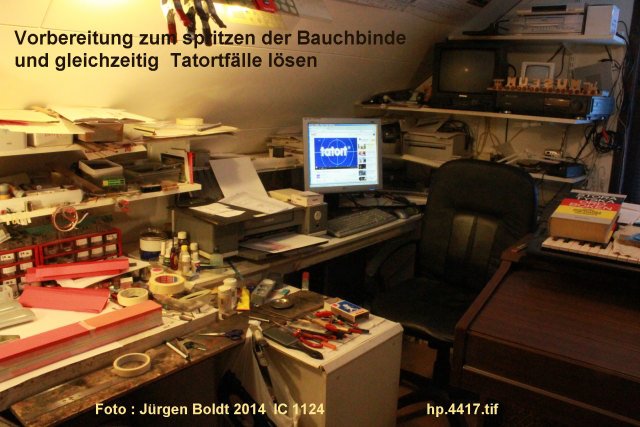

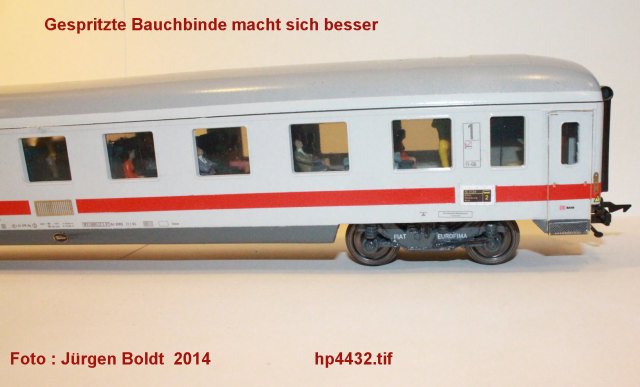

da u.a. Jörg fragde - wegen der Bauchbinde und anderen Massen bei den Modellen -kontra Vorbild - hier ein Tipp dazu .
Wie auf dem "Vorbilds Bild " zu sehen -wenn man ein Bild hat -was schräge von vorne/seitlich aufgenommen wurde -kann man linien ins Bild legen - z.B. Dachkante bis untere Kante des wagens .
Bei den Lima 0 Wagen ist diese Höhe 46 mm . Dann vergleiche ich am Vorbildsbild - wo habe ich da 46 mm- an dieser Stelle im Foto werden dann übrige Masse für Linien ,Fenster,Texthöhen usw. abgegriffen . Hinzu kommt bei diesem Projekt von der DB noch die Designvorschrift -wo ersichtlich ist wie breit die rote Bauchbinde z.B. ist - bei 1:45 dann abgerundet 6mm -sowie auch andere Masse z.B. abstand rote Linie zum DB Zeichen sowie anderen Bauteilen die die rote Bauchbinde unterbrechen .....
ist also schon eine kleine Wissenschaft bevor es am Modell zu sehen ist -und natürlich schon bei der Bestellung der Dekale gemacht werden müssen -wo für den Drucker auch die RAL Farben bestimmt werden müssen .
Das wäre es für heute -jetzt kommt erstmal paar Stunden Schnee schaufeln ,gestern kamen hier gute 35 cm ...
naja ,was tut man nicht für eine gute Figur.
mfG
Jürgen(S)
schön -sie sind wieder da (die Bilder )....
da u.a. Jörg fragde - wegen der Bauchbinde und anderen Massen bei den Modellen -kontra Vorbild - hier ein Tipp dazu .
Wie auf dem "Vorbilds Bild " zu sehen -wenn man ein Bild hat -was schräge von vorne/seitlich aufgenommen wurde -kann man linien ins Bild legen - z.B. Dachkante bis untere Kante des wagens .
Bei den Lima 0 Wagen ist diese Höhe 46 mm . Dann vergleiche ich am Vorbildsbild - wo habe ich da 46 mm- an dieser Stelle im Foto werden dann übrige Masse für Linien ,Fenster,Texthöhen usw. abgegriffen . Hinzu kommt bei diesem Projekt von der DB noch die Designvorschrift -wo ersichtlich ist wie breit die rote Bauchbinde z.B. ist - bei 1:45 dann abgerundet 6mm -sowie auch andere Masse z.B. abstand rote Linie zum DB Zeichen sowie anderen Bauteilen die die rote Bauchbinde unterbrechen .....
ist also schon eine kleine Wissenschaft bevor es am Modell zu sehen ist -und natürlich schon bei der Bestellung der Dekale gemacht werden müssen -wo für den Drucker auch die RAL Farben bestimmt werden müssen .
Das wäre es für heute -jetzt kommt erstmal paar Stunden Schnee schaufeln ,gestern kamen hier gute 35 cm ...
naja ,was tut man nicht für eine gute Figur.
mfG
Jürgen(S)
Zuletzt von Jörg am Sa 07 Dez 2013, 20:22 bearbeitet; insgesamt 1-mal bearbeitet (Grund : Bildgröße angepaßt)
Jürgen(S)- Forenbotschafter
Re: 2tes Projekt 2014 -Der IC 1124 Kiel in 0
von Jürgen(S) Di 10 Dez 2013, 23:27

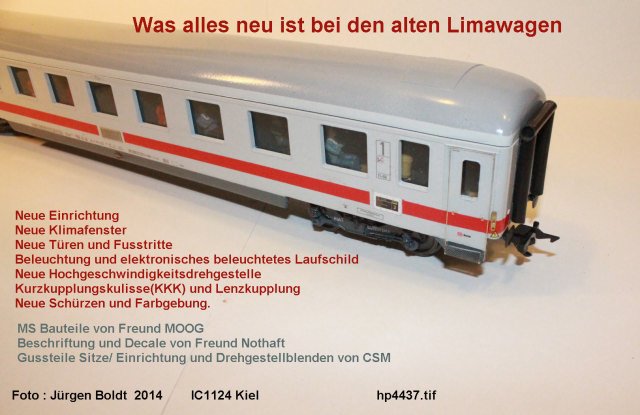

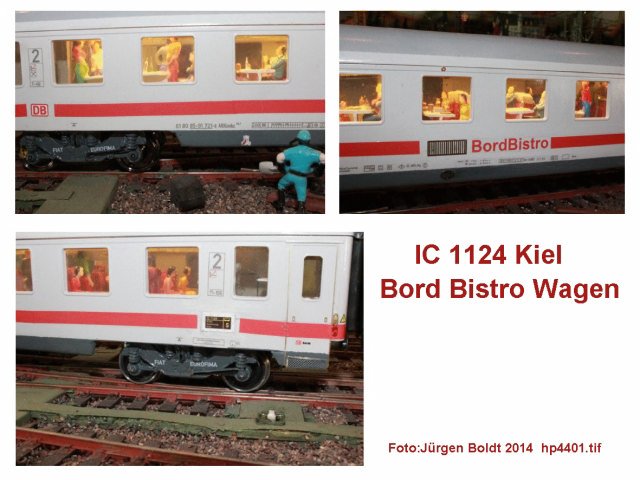

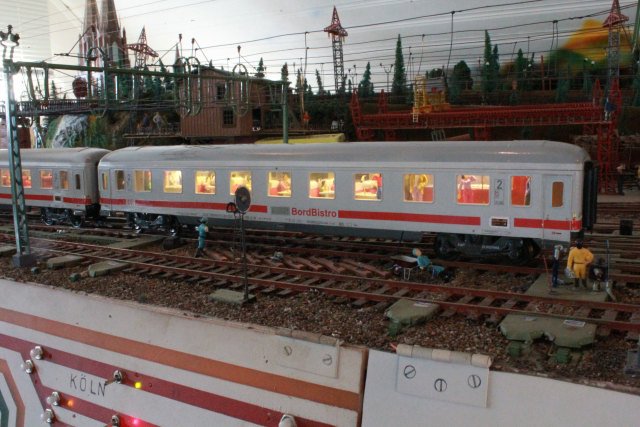

Ja, dann machen wir mal weiter mit dem Baubericht, inzwischen sind 2 Wagen fertig – und erst beim 3ten Wagen beginne ich zufrieden zu werden mit dieser Serie.
Jetzt kann man auch die beleuchteten Laufschilder gut sehen –muss nur noch von innen das Schwarze noch ausbessern.
Auch lege ich ein Bild bei um zu zeigen –wie sich die dpi Einstellung beim ausdrucken zeigt.

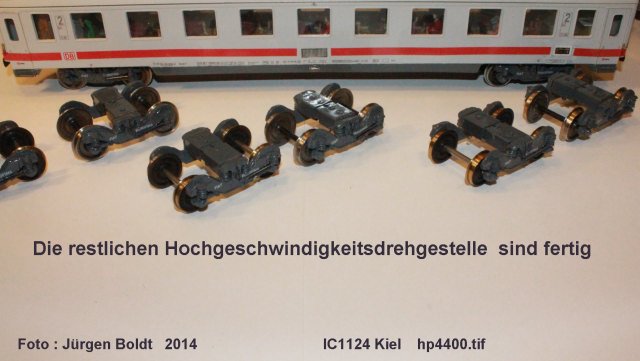

Beim 2ten und den restlichen Wagen kommen auch die neuen Drehgestelle zur Anwendung.
Wozu Pattex Kleber Verpackungen gut sein können – ja ausschneiden in 26mm breiten Streifen –werden von innen auf die Wagenwand geklebt – ergibt ein stabiles Fensterglas –was leicht getönt ist.
Die anderen Bilder – beim Lack spritzen – verwende ich Spraydosen – und ein gutes abschirmen der Farbteile erleichtert die Arbeit –ein Tipp dazu ist die Klebebänder schon nach 3-5 Minuten abzuziehen, bevor der Lack durchgehärtet ist. Nun zu den heutigen Bildern.
Mit freundlichen Grüßen
Jürgen(S)
Jetzt kann man auch die beleuchteten Laufschilder gut sehen –muss nur noch von innen das Schwarze noch ausbessern.
Auch lege ich ein Bild bei um zu zeigen –wie sich die dpi Einstellung beim ausdrucken zeigt.
Beim 2ten und den restlichen Wagen kommen auch die neuen Drehgestelle zur Anwendung.
Wozu Pattex Kleber Verpackungen gut sein können – ja ausschneiden in 26mm breiten Streifen –werden von innen auf die Wagenwand geklebt – ergibt ein stabiles Fensterglas –was leicht getönt ist.
Die anderen Bilder – beim Lack spritzen – verwende ich Spraydosen – und ein gutes abschirmen der Farbteile erleichtert die Arbeit –ein Tipp dazu ist die Klebebänder schon nach 3-5 Minuten abzuziehen, bevor der Lack durchgehärtet ist. Nun zu den heutigen Bildern.
Mit freundlichen Grüßen
Jürgen(S)
Jürgen(S)- Forenbotschafter
Re: 2tes Projekt 2014 -Der IC 1124 Kiel in 0
von Babbedeckel-Tommy Mi 11 Dez 2013, 17:07
Hallo Jürgen,
mir war bisher leider nur der ICE-Bildschirm vor die Linse gekommen...
mir war bisher leider nur der ICE-Bildschirm vor die Linse gekommen...
Babbedeckel-Tommy- Klebt besser als Sekundenkleber
Re: 2tes Projekt 2014 -Der IC 1124 Kiel in 0
von Jürgen(S) Mi 11 Dez 2013, 18:23
Hallo Tommy
kommt der nach Dresden
Ne Spass beiseite - zeig gerne mal her
Vielleicht ist da ja noch einiges zu machen- wo wir damals garnicht daran gedacht haben
Jürgen(S)
kommt der nach Dresden
Ne Spass beiseite - zeig gerne mal her
Vielleicht ist da ja noch einiges zu machen- wo wir damals garnicht daran gedacht haben
- Code:
http://www.der-lustige-modellbauer.com/t18759-der-ice-der-mob#443067
Jürgen(S)
Jürgen(S)- Forenbotschafter
Re: 2tes Projekt 2014 -Der IC 1124 Kiel in 0
von Jörg Mi 11 Dez 2013, 19:37
Das letzte Update sieht doch richtig gut aus, Jürgen!
Das Bild der Laufschilderausdrucke ist zwar leicht unscharf, aber man kann trotzdem erkennen,
daß sich die jeweilige DPi-Verdoppelung positiv auf die Erkennbarkeit der Beschriftung auswirkt!
Gruß - Jörg -
Das Bild der Laufschilderausdrucke ist zwar leicht unscharf, aber man kann trotzdem erkennen,
daß sich die jeweilige DPi-Verdoppelung positiv auf die Erkennbarkeit der Beschriftung auswirkt!
Gruß - Jörg -
Jörg- Moderator
Re: 2tes Projekt 2014 -Der IC 1124 Kiel in 0
von Jürgen(S) Mi 11 Dez 2013, 20:39
Danke Jörg
wenn man aber die Originalzeichnungen sieht dürfte es nicht besser gehen
Ich glaube das es mehr am Foto liegt .
Werde es beim nächsten Wagen mal direkt von vorne fotografieren.
mfG
Jürgen(S)
wenn man aber die Originalzeichnungen sieht dürfte es nicht besser gehen
Ich glaube das es mehr am Foto liegt .
Werde es beim nächsten Wagen mal direkt von vorne fotografieren.
mfG
Jürgen(S)
Jürgen(S)- Forenbotschafter

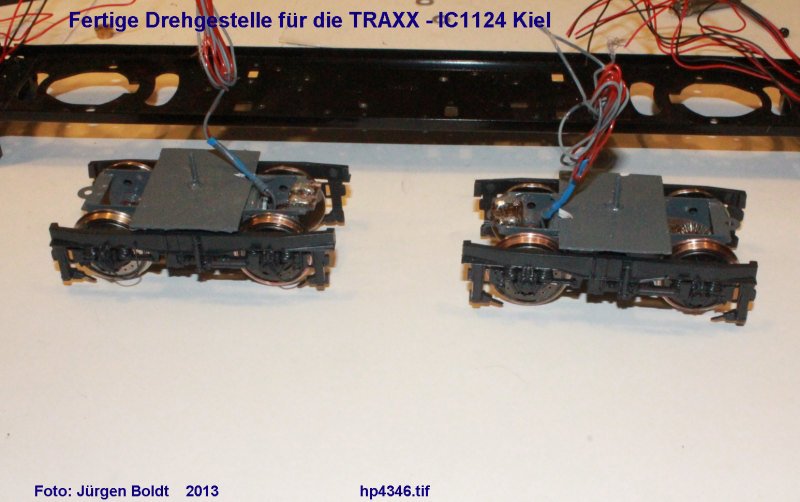

Neue Motordrehgestelle für die TRAXX Lok
von Jürgen(S) Fr 27 Dez 2013, 13:37
Hallo MOB Freunde
nach der DE2500 Pause
Nun geht es endlich auch weiter mit den neuen Drehgestellen –da inzwischen die neuen Bauteile von Freund Uhde kamen , für diese TRAXX Lok –aber auch für die Taurus Lok . Nun erstmal zu der TRAXX Lok.

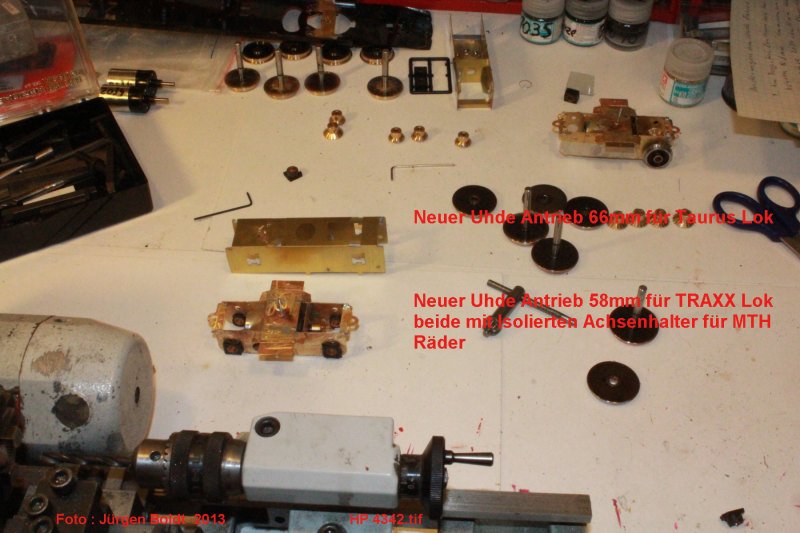

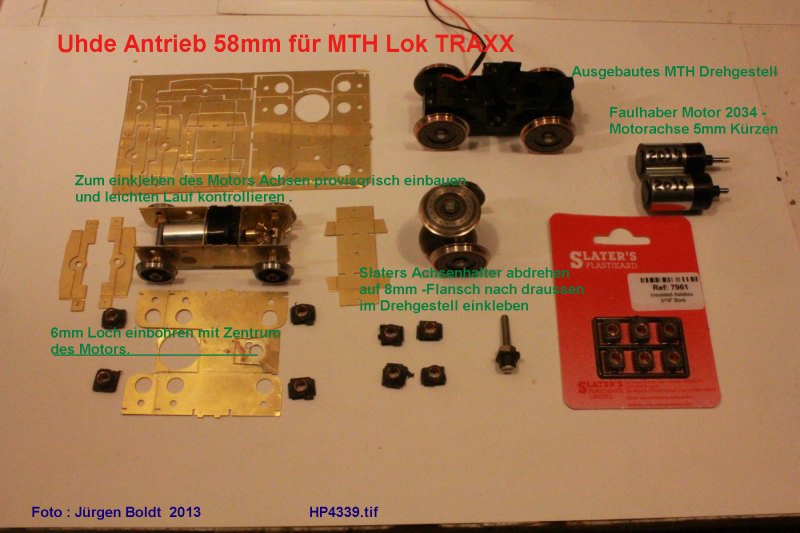

Der Umbau der Uhde Antriebe 43/58 mit stärkeren Faulhaber Motor 2034 –wie folgt :
Vor dem bocken des Motorblockes ein Loch bohren D6mm, 11mm von unten, wo später die Motorachse reinpasst.
Motorachse vom 2034 Motor um 5 mm kürzen und anschleifen für die Stoppschraube.
Isolierte Achsenhalter (Slaters 7961) mit Hilfe einer M5 Schraube von 4 kant auf rund D 8mm abdrehen.
Nach bocken/knicken des Drehgestellhauses, Mittelträger und Endbalken verlöten – Überschuss des Endbalkens absägen (wegen der großen Räder).
Dachplatte mit M2 x 20mm versänkt einlöten und mit M2 Schraube absichern. (für spätere Befestigung am Lok Gehäuse)
Winkel an jeder Seite einlöten (mit D3mm Loch) für die spätere Befestigung der Drehgestellblenden.
Jetzt sind alle Lötarbeiten ausgeführt und der Motor mit Zahnräder kann montiert werden – probehalber mit der Antriebsachse – so das ein leichter Lauf kontrolliert werden kann , bevor der Motor dann eingeklebt werden kann .
Auf der „ nicht Antriebsachsenseite“ wird auf dem Endbalken eine Cu/ Pertinax Platte aufgeklebt –wo später die Stromabnehmer zur Achse eingelötet werden .
Montieren der Original MTH Räder - darauf achten –da die Isolierung der Achse nicht zentrisch ist – das der Teil der Achse der länger ist – auch die Seite des Zahnrades ist –vorher anpassen und Achse anschleifen für die Stoppschraube. Dies ist sehr wichtig da sonst das Zahnrad eine Stromüberbrückung geben kann was zum Kurzschluss führen kann.

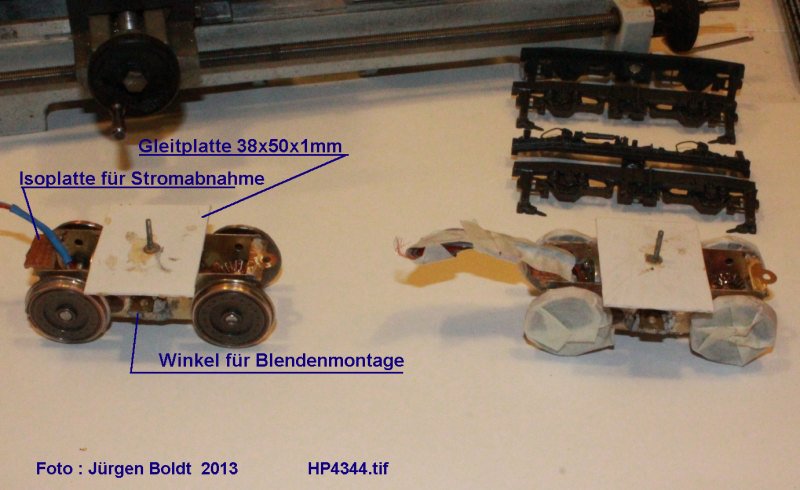

So als letztes noch die Gleitplatte laut Bild einkleben und das ganze kann lackiert werden. Danach dann noch die MTH Blenden montieren mit M3 x 8 mm Schrauben und Mutter und fertig sind die neuen Antriebe.
Und nun zu den Bildern – nächstes mal geht es dann weiter mit der Lok , Beleuchtung , Gewichte und sonstiges und der Auslieferungstest – lassen wir uns mal überraschen wie gut der Test ausfällt .
nach der DE2500 Pause
Nun geht es endlich auch weiter mit den neuen Drehgestellen –da inzwischen die neuen Bauteile von Freund Uhde kamen , für diese TRAXX Lok –aber auch für die Taurus Lok . Nun erstmal zu der TRAXX Lok.
Der Umbau der Uhde Antriebe 43/58 mit stärkeren Faulhaber Motor 2034 –wie folgt :
Vor dem bocken des Motorblockes ein Loch bohren D6mm, 11mm von unten, wo später die Motorachse reinpasst.
Motorachse vom 2034 Motor um 5 mm kürzen und anschleifen für die Stoppschraube.
Isolierte Achsenhalter (Slaters 7961) mit Hilfe einer M5 Schraube von 4 kant auf rund D 8mm abdrehen.
Nach bocken/knicken des Drehgestellhauses, Mittelträger und Endbalken verlöten – Überschuss des Endbalkens absägen (wegen der großen Räder).
Dachplatte mit M2 x 20mm versänkt einlöten und mit M2 Schraube absichern. (für spätere Befestigung am Lok Gehäuse)
Winkel an jeder Seite einlöten (mit D3mm Loch) für die spätere Befestigung der Drehgestellblenden.
Jetzt sind alle Lötarbeiten ausgeführt und der Motor mit Zahnräder kann montiert werden – probehalber mit der Antriebsachse – so das ein leichter Lauf kontrolliert werden kann , bevor der Motor dann eingeklebt werden kann .
Auf der „ nicht Antriebsachsenseite“ wird auf dem Endbalken eine Cu/ Pertinax Platte aufgeklebt –wo später die Stromabnehmer zur Achse eingelötet werden .
Montieren der Original MTH Räder - darauf achten –da die Isolierung der Achse nicht zentrisch ist – das der Teil der Achse der länger ist – auch die Seite des Zahnrades ist –vorher anpassen und Achse anschleifen für die Stoppschraube. Dies ist sehr wichtig da sonst das Zahnrad eine Stromüberbrückung geben kann was zum Kurzschluss führen kann.
So als letztes noch die Gleitplatte laut Bild einkleben und das ganze kann lackiert werden. Danach dann noch die MTH Blenden montieren mit M3 x 8 mm Schrauben und Mutter und fertig sind die neuen Antriebe.
Und nun zu den Bildern – nächstes mal geht es dann weiter mit der Lok , Beleuchtung , Gewichte und sonstiges und der Auslieferungstest – lassen wir uns mal überraschen wie gut der Test ausfällt .
Jürgen(S)- Forenbotschafter
Traxx lok des IC1124 Kiel
von Jürgen(S) Mo 30 Dez 2013, 12:55
Eine kleine Zulage, da ich eine Anfrage zum Achsenabstand der beiden Antrieb erhielt.
Zur TRAXX Lok -hatte wohl falsche Information erhalten – ist recht auch 1:45 nach Originalzeichnungen = 57,7mm - also passt perfekt mit 58mm –wie es beim Modell ist.
Habe gestern erste Probe fahrt gemacht -da die Sandrohre Kurzschluss verursachten habe ich eine neue Blendenmontierung gemacht, was eine bessere Höheneinstellung der Blenden ermöglicht.(kommt im nächsten Bericht)

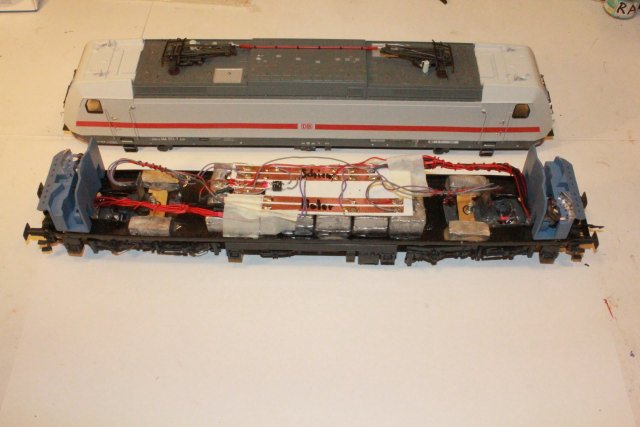

Wie das Bild zeigt –erhielt die Lok Extragewichte (1,65 Kg), danach geht es dann weiter mit allen Lampen
Zur Taurus Lok kommt der Bericht später - auch wenn schon alle Bauteile vorhanden sind, möchte ich es erstmal selber bauen. Deshalb habe ich auch schon die Blenden dafür abgegossen - um eine neue Befestigung zum Uhde Bausatz machen zu können .Der Bericht kommt aber erst nach dem IC1124.
Mit freundlichen Grüßen
Jürgen(S)
Zur TRAXX Lok -hatte wohl falsche Information erhalten – ist recht auch 1:45 nach Originalzeichnungen = 57,7mm - also passt perfekt mit 58mm –wie es beim Modell ist.
Habe gestern erste Probe fahrt gemacht -da die Sandrohre Kurzschluss verursachten habe ich eine neue Blendenmontierung gemacht, was eine bessere Höheneinstellung der Blenden ermöglicht.(kommt im nächsten Bericht)
Wie das Bild zeigt –erhielt die Lok Extragewichte (1,65 Kg), danach geht es dann weiter mit allen Lampen
Zur Taurus Lok kommt der Bericht später - auch wenn schon alle Bauteile vorhanden sind, möchte ich es erstmal selber bauen. Deshalb habe ich auch schon die Blenden dafür abgegossen - um eine neue Befestigung zum Uhde Bausatz machen zu können .Der Bericht kommt aber erst nach dem IC1124.
Mit freundlichen Grüßen
Jürgen(S)
Jürgen(S)- Forenbotschafter
Re: 2tes Projekt 2014 -Der IC 1124 Kiel in 0
von Bastlerfuzzy Mo 30 Dez 2013, 15:28
Hallo Jürgen,
es wird, es wird, Du zeigst wieder sehr gute Fortschritte.
Gruß Dietmar
es wird, es wird, Du zeigst wieder sehr gute Fortschritte.
Gruß Dietmar
Bastlerfuzzy- Lupenbesitzer
Re: 2tes Projekt 2014 -Der IC 1124 Kiel in 0
von Jürgen(S) Mo 30 Dez 2013, 15:47
Danke Dietmar
Ja alle Lampen (16 ) sollen als nächstes diodengesteuert recht verkabelt werden -so das sie auch richtungsweise richtig leuchten .
mfG
Jürgen(S)
Ja alle Lampen (16 ) sollen als nächstes diodengesteuert recht verkabelt werden -so das sie auch richtungsweise richtig leuchten .
mfG
Jürgen(S)
Jürgen(S)- Forenbotschafter
TRAXX Lok fertig
von Jürgen(S) Do 02 Jan 2014, 13:43

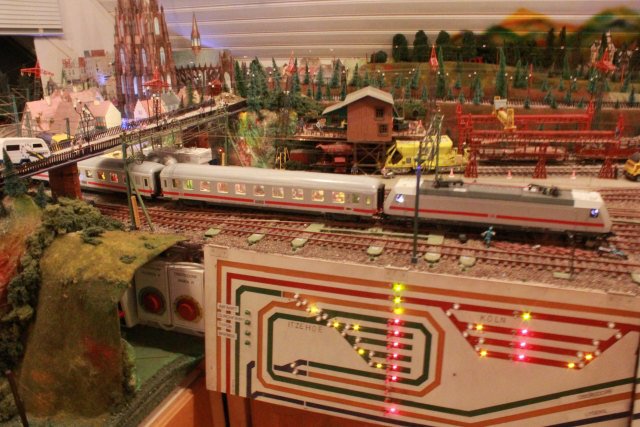

Es geht weiter mit dem IC1124 Kiel

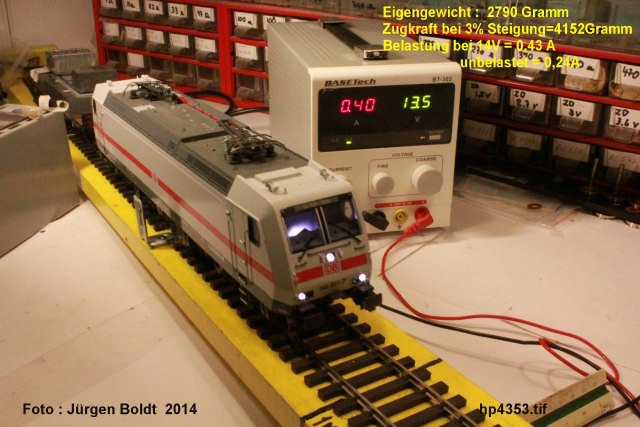

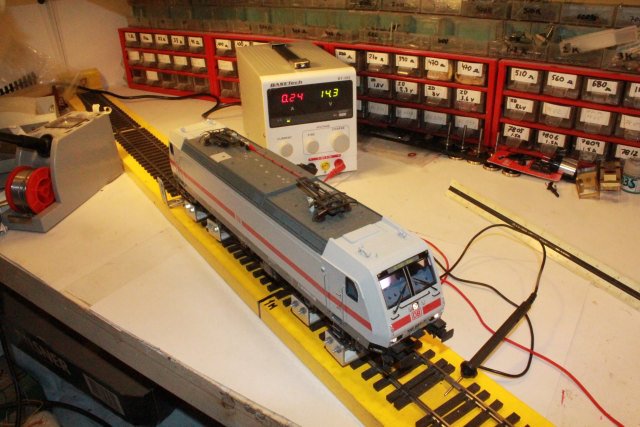

Ja, wie die Bilder zeigen, so hat die neue TRAXX – Lok, den Belastungstest bestanden.
Mit einem Eigengewicht mit 2790 Gramm, zieht sie bei 3% Steigung 4152 Gramm (bzw. 8 Limawagen) bei einer Belastung von nur 0,43 A bei 14 V.
Da der IC 1124 der MOB aber nur 5 Wagen bekommt ist also genügend Reserve vorhanden.
Damit haben auch die neuen Drehgestellantriebe von Freund Uhde sich diesmal wieder bewährt. ( auch wenn es nicht ein echter Bo Bo Antrieb ist – sondern ein 1A A1 Antrieb ist es ausreichend)
Deshalb werde ich es auch später so bei der Taurus Lok es so machen, auch wenn da die Möglichkeit besteht, wenn man einen stehenden Motor erlaubt – beide Achsen anzutreiben – doch mit dem Nachteil – das etwas Kraft verloren geht durch 2 extra Kegelradsätze. Dazu dann später mehr im Veolia Zug Baubericht.
Doch zurück zur TRAXX Lok, die Drehgestelle müssen noch bisschen bearbeitet werden – da die Kurvengängigkeit noch zu wünschen übrig lässt – Rocoweichen durchfährt die Lok ohne Probleme, wohl aber im Abstellbahnhof vorhandene Lima / Rivarossi Weichen.
Danach geht es dann weiter mit den letzten Wagen für den IC 1124 Kiel.
Darüber dann nächstes mal mehr.
Mit freundlichen Grüßen
Jürgen(S)
Ja, wie die Bilder zeigen, so hat die neue TRAXX – Lok, den Belastungstest bestanden.
Mit einem Eigengewicht mit 2790 Gramm, zieht sie bei 3% Steigung 4152 Gramm (bzw. 8 Limawagen) bei einer Belastung von nur 0,43 A bei 14 V.
Da der IC 1124 der MOB aber nur 5 Wagen bekommt ist also genügend Reserve vorhanden.
Damit haben auch die neuen Drehgestellantriebe von Freund Uhde sich diesmal wieder bewährt. ( auch wenn es nicht ein echter Bo Bo Antrieb ist – sondern ein 1A A1 Antrieb ist es ausreichend)
Deshalb werde ich es auch später so bei der Taurus Lok es so machen, auch wenn da die Möglichkeit besteht, wenn man einen stehenden Motor erlaubt – beide Achsen anzutreiben – doch mit dem Nachteil – das etwas Kraft verloren geht durch 2 extra Kegelradsätze. Dazu dann später mehr im Veolia Zug Baubericht.
Doch zurück zur TRAXX Lok, die Drehgestelle müssen noch bisschen bearbeitet werden – da die Kurvengängigkeit noch zu wünschen übrig lässt – Rocoweichen durchfährt die Lok ohne Probleme, wohl aber im Abstellbahnhof vorhandene Lima / Rivarossi Weichen.
Danach geht es dann weiter mit den letzten Wagen für den IC 1124 Kiel.
Darüber dann nächstes mal mehr.
Mit freundlichen Grüßen
Jürgen(S)
Jürgen(S)- Forenbotschafter
Re: 2tes Projekt 2014 -Der IC 1124 Kiel in 0
von nozet Do 02 Jan 2014, 23:35
Die macht sich richtig gut vor den Wagen. Gibt es die Farbgebung im Original?
nozet- Superkleber
Re: 2tes Projekt 2014 -Der IC 1124 Kiel in 0
von Jürgen(S) Do 02 Jan 2014, 23:55
Hallo Norbert und Mitleser .....
ja die gibt es -aber ob die schon in Betrieb sind habe ich noch nicht gesehen - da eine serie von 25 st. bestellt sind -5 davon ausgeliefert - sind aber abgesehen für die neuen IC Doppelstockwagen (4 + 1 Steuerwagen Einheiten) -die sollten auch schon in Betrieb sein ???
ob die dieses Jahr noch kommen ist mehr als ein ???
Komisch ist ja das die neuen Loks noch nicht eingesetzt wurden .
mfG
Jürgen(S)
ja die gibt es -aber ob die schon in Betrieb sind habe ich noch nicht gesehen - da eine serie von 25 st. bestellt sind -5 davon ausgeliefert - sind aber abgesehen für die neuen IC Doppelstockwagen (4 + 1 Steuerwagen Einheiten) -die sollten auch schon in Betrieb sein ???
ob die dieses Jahr noch kommen ist mehr als ein ???
Komisch ist ja das die neuen Loks noch nicht eingesetzt wurden .
mfG
Jürgen(S)
Jürgen(S)- Forenbotschafter
Re: 2tes Projekt 2014 -Der IC 1124 Kiel in 0
von nozet Fr 03 Jan 2014, 16:07
Hallo Jürgen,
Vermutlich ist die Lackierung zu schmutzanfällig gegenüber der
roten. Aussehen tut es aber viel besser. Warten wir es mal ab.
Vielen Dank erstmal für die Info und deinen Beitrag.
Vermutlich ist die Lackierung zu schmutzanfällig gegenüber der
roten. Aussehen tut es aber viel besser. Warten wir es mal ab.
Vielen Dank erstmal für die Info und deinen Beitrag.
nozet- Superkleber
Re: 2tes Projekt 2014 -Der IC 1124 Kiel in 0
von Jürgen(S) Fr 03 Jan 2014, 17:00
Hallo Norbert und Mitleser
gebe dir recht mit "Schmutzanfällig" das sieht man bei dem Steuerwagen
aber dafür gibt es ja Waschanlagen
Auf der anderen Seite ist der Farbdesign für die nächsten Jahre festgelegt (siehe Seite 1 )
Auch wenn ich die Rheingoldwagen Farbgebung schöner finde .
mfG
Jürgen(S)
gebe dir recht mit "Schmutzanfällig" das sieht man bei dem Steuerwagen
aber dafür gibt es ja Waschanlagen
Auf der anderen Seite ist der Farbdesign für die nächsten Jahre festgelegt (siehe Seite 1 )
Auch wenn ich die Rheingoldwagen Farbgebung schöner finde .
mfG
Jürgen(S)
Jürgen(S)- Forenbotschafter
Bistrowagen des IC1124 Kiel
von Jürgen(S) Mo 20 Jan 2014, 18:08
Nach diversen kleineren Zwischenarbeiten geht es jetzt weiter mit dem IC1124 Kiel.
Erstmal wurden für die restlichen 3 Wagen die Hochgeschwindigkeitsdrehgestelle fertig gestellt. Auch hier wurden wieder für die Stromaufnahme Lenzräder verwendet.
Die Einrichtungen für alle Wagen waren ja schon fertig.
Als nächster Wagen ist der Bistrowagen jetzt fertig.
Und die Einrichtungsbilder sprechen für sich – die Reisenden fühlen sich wohl und es fehlt auch nicht der gute Wein –wie man sieht .
Bei den Decalen (insbesondere der roten Bauchbinde) hat sich gezeigt,das die Länge bis über 250mm nicht problemfrei anzubringen sind .
So jetzt erstmal die Bilder von Wagen 3 …..
Nur noch 2 Wagen , dann ist der IC 1124 Kiel fertig .
Mit freundlichen Grüßen
Jürgen(S)
Erstmal wurden für die restlichen 3 Wagen die Hochgeschwindigkeitsdrehgestelle fertig gestellt. Auch hier wurden wieder für die Stromaufnahme Lenzräder verwendet.
Die Einrichtungen für alle Wagen waren ja schon fertig.
Als nächster Wagen ist der Bistrowagen jetzt fertig.
Und die Einrichtungsbilder sprechen für sich – die Reisenden fühlen sich wohl und es fehlt auch nicht der gute Wein –wie man sieht .
Bei den Decalen (insbesondere der roten Bauchbinde) hat sich gezeigt,das die Länge bis über 250mm nicht problemfrei anzubringen sind .
So jetzt erstmal die Bilder von Wagen 3 …..
Nur noch 2 Wagen , dann ist der IC 1124 Kiel fertig .
Mit freundlichen Grüßen
Jürgen(S)
Jürgen(S)- Forenbotschafter
Re: 2tes Projekt 2014 -Der IC 1124 Kiel in 0
von nozet Mo 20 Jan 2014, 18:46
Hallo Jürgen,
Das mit der Bauchbinde ist ärgerlich, aber stücken ist auch nicht gut.
Vielleicht vorher mit Bleistift anzeichnen und erst später das Zuglaufschild anbringen?
Das mit der Bauchbinde ist ärgerlich, aber stücken ist auch nicht gut.
Vielleicht vorher mit Bleistift anzeichnen und erst später das Zuglaufschild anbringen?
nozet- Superkleber
Re: 2tes Projekt 2014 -Der IC 1124 Kiel in 0
von Jürgen(S) Mo 20 Jan 2014, 18:50
Hallo Norbert
habe beides versucht -aber lange schmale dekale werde ich beim nächsten Zug wieder lackieren .
Damit habe ich bessere Erfahrungen gemacht .
mfG
Jürgen(S)
habe beides versucht -aber lange schmale dekale werde ich beim nächsten Zug wieder lackieren .
Damit habe ich bessere Erfahrungen gemacht .
mfG
Jürgen(S)
Jürgen(S)- Forenbotschafter
Re: 2tes Projekt 2014 -Der IC 1124 Kiel in 0
von Babbedeckel-Tommy Mo 20 Jan 2014, 18:55
Hallo Jürgen,
deine Wagen machen wieder mal richtig was her!
deine Wagen machen wieder mal richtig was her!
Babbedeckel-Tommy- Klebt besser als Sekundenkleber
Re: 2tes Projekt 2014 -Der IC 1124 Kiel in 0
von Jürgen(S) Mo 20 Jan 2014, 19:50
Danke Tommy
ja wie du siehst - man lernnt immer dazu .
hoffe das es nächstes mal noch besser wird.
mfG
Jürgen(S)
ja wie du siehst - man lernnt immer dazu .
hoffe das es nächstes mal noch besser wird.
mfG
Jürgen(S)
Jürgen(S)- Forenbotschafter
Re: 2tes Projekt 2014 -Der IC 1124 Kiel in 0
von Jörg Di 21 Jan 2014, 00:11
Da ist wieder "Leben" in den Waggons ... H0 ist eine dankbare Baugröße,
wo sich das Einbringen solcher schönen Details immer lohnt ...
- man sieht es ja schließlich auch sehr gut
Natürlich ist auch die Außengestaltung wieder bis zur letzten, winzigen Beschriftung
ein Genuß für's Auge ... sogar für einen "Nichteisenbahner" ...
Ist Dein IC jetzt mit dem Bordbistro-Wagen schon vollständig
Gruß - Jörg -
wo sich das Einbringen solcher schönen Details immer lohnt ...
- man sieht es ja schließlich auch sehr gut
Natürlich ist auch die Außengestaltung wieder bis zur letzten, winzigen Beschriftung
ein Genuß für's Auge ... sogar für einen "Nichteisenbahner" ...
Ist Dein IC jetzt mit dem Bordbistro-Wagen schon vollständig
Gruß - Jörg -
Jörg- Moderator
Re: 2tes Projekt 2014 -Der IC 1124 Kiel in 0
von Jürgen(S) Di 21 Jan 2014, 11:27
Hallo Jörg und Mitleser
Nun in der Grösse 0 (2xH0 ) lässt sich schon etwas mehr machen ,z.B. die Wein und Bierflaschen hier knapp 3mm gross -wären bei H0 schon eine herausforderung mit nur 1,5mm
Nein der IC Zug ist noch nicht fertig -es fehlen noch 2 Wagen - und da werde ich die roten Bauchbinden mit Spraylack spritzen - ist zwar etwas mehr arbeit aber man kann gerade Linien besser wiedergeben
wie hier beim Le Capitol Speisewagen
bei anderen versuchen bis zu 0,5mm Linien .
Nun mal sehen ,wenn der nächste Bericht kommt .
mfG
Jürgen(S)
Nun in der Grösse 0 (2xH0 ) lässt sich schon etwas mehr machen ,z.B. die Wein und Bierflaschen hier knapp 3mm gross -wären bei H0 schon eine herausforderung mit nur 1,5mm
Nein der IC Zug ist noch nicht fertig -es fehlen noch 2 Wagen - und da werde ich die roten Bauchbinden mit Spraylack spritzen - ist zwar etwas mehr arbeit aber man kann gerade Linien besser wiedergeben
wie hier beim Le Capitol Speisewagen
bei anderen versuchen bis zu 0,5mm Linien .
Nun mal sehen ,wenn der nächste Bericht kommt .
mfG
Jürgen(S)
Jürgen(S)- Forenbotschafter
Re: 2tes Projekt 2014 -Der IC 1124 Kiel in 0
von Jürgen(S) Mo 27 Jan 2014, 20:40
So liebe Spur 0 Freunde –wieder ein Projekt fertig.
Der IC 1124 Kiel hat seine Probefahrt bestanden.Hierzu ein kurzer Film:

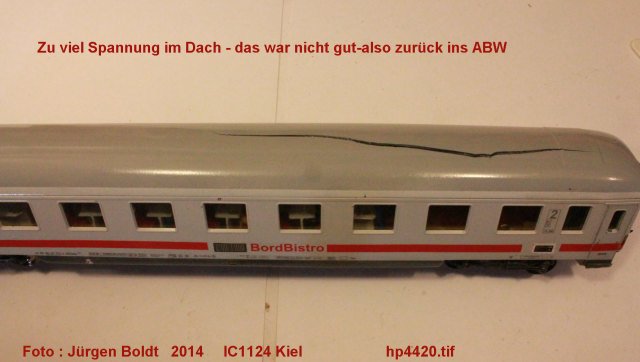

Auch der Bistrowagen musste noch mal ins AW –da das Dach beschädigt wurde.
Wie die letzten Bilder Zeigen – kann ich mit dem Zug zufrieden sein – und wie die Testfahrten zeigen –Testdaten haben sich bestätigt – 5 Wagen bei 3% Steigung kein Problem und auch die Kurvengängigkeit –wie gewohnt auch bei R 800.
Nebenbei auch im Film ein kurzer Filmabschnitt mit der umgebauten V200 von MBW. (umgebaut auf Faulhabermotoren)
Also war ich auch diesmal schneller als die DB –hier fährt sie schon – die IC TRAXX .
Mit freundlichen Grüßen
Jürgen(S)
Der IC 1124 Kiel hat seine Probefahrt bestanden.Hierzu ein kurzer Film:
- Code:
http://www.youtube.com/watch?v=YGV6FcPP3ck&feature=youtu.be
Auch der Bistrowagen musste noch mal ins AW –da das Dach beschädigt wurde.
Wie die letzten Bilder Zeigen – kann ich mit dem Zug zufrieden sein – und wie die Testfahrten zeigen –Testdaten haben sich bestätigt – 5 Wagen bei 3% Steigung kein Problem und auch die Kurvengängigkeit –wie gewohnt auch bei R 800.
Nebenbei auch im Film ein kurzer Filmabschnitt mit der umgebauten V200 von MBW. (umgebaut auf Faulhabermotoren)
Also war ich auch diesmal schneller als die DB –hier fährt sie schon – die IC TRAXX .
Mit freundlichen Grüßen
Jürgen(S)
Jürgen(S)- Forenbotschafter
Seite 2 von 3 • 1, 2, 3
Ähnliche Themen» Baubericht des SKL 24(S) für Spur 0
» Projekt 5-2014 der SKL 24 (S) der MOB -Vorwort
» Das dritte Projekt 2014 - Die Henschel-BBC DE2500 Lok in 0
» Projekt 6-2014 - Der Pendelzug "Anno dazumal"
» Bau der SMS Emden und Dresden
» Projekt 5-2014 der SKL 24 (S) der MOB -Vorwort
» Das dritte Projekt 2014 - Die Henschel-BBC DE2500 Lok in 0
» Projekt 6-2014 - Der Pendelzug "Anno dazumal"
» Bau der SMS Emden und Dresden
Seite 2 von 3
Befugnisse in diesem Forum
Sie können in diesem Forum nicht antworten
