Eine neue Herausforderung

So, bin dann auch mal wieder hier. Die Bastelarbeiten gingen zwar weiter aber irgentwie bin ich nicht dazu gekommen den Baubericht weiter zu schreiben. Jetzt aber!
Achso, erst mal noch schönen Dank an Dieter für das Lob!

Nun zum Modell, da habe ich einige Antennen für zusammengebaut. Wie immer zuerst die ausgeschnittenen Teile,....



....dann erste Baugruppen....



....und zum Schluß die fertige Antenne. In diesem Fall ist es eine steuerbare S-Bandantenne.









Weiter geht es mit der nächsten Antenne, diesmal die Rendevousradarantenne.











Bei dieser Antenne gibt es auch wieder einige bewegliche Teile.



Und dann gibt es da noch zwei kleine VHS Antennen.



Verbaut werden die Antennen erst später.



Die nächste Aufgabe bestand darin, eine ziemlich aufwändige Gitterkonstruktion um die Kabine herrum zu bauen. Dafür habe ich auch fast drei Wochen gebraucht.





Das Ausschneiden der Innenbereiche war schon ganz schön nervig, auch weil man immer den genauen Winkel einhalten musste. Aber das verbauen der Teile hat dann noch einiges mehr an Nerven gekostet.





Zwischendurch habe ich dann mal noch die Abschiermbleche zwischen Raketenmotor und Kraftstofftanks, geklebt und angebracht.



Und dann wieder weiter mit der Gitterkonstruktion. In der japanischen Anleitung sagt er immer Vogelkäfig dazu. Kann aber auch ein Fehler vom Übersetzungsprogram sein. Da kommt ohnehin sehr viel Kaudawelsch bei der Übersetzung raus.









So, wie schon gesagt, das zusammensetzen der Gitterkonstruktion war recht kompliziert und nervig.



















Als letztes habe ich dann noch die Antennen angebracht.







Und das ganze bleibt natürlich beweglich.



Antenne Nr. 2



Diese Antenne ist abnehmbar.



So sieht das ganze dann zum jetzigen Zeitpunkt aus.











So, das waren jetzt erst mal genug Bilder. Das Papier lege ich jetzt erst mal die nächste Zeit beiseite und mache mit der SotS weiter, die habe ich die letzte Zeit extrem vernachlässigt. Also dann bis demnächst.

oh man, Heiko,

ich weiß garnicht was ich sagen soll....
einfach nur toll, das alles was du da machst...

...echt !!!!

liebe Grüße vom Ossi

Die Gitterkonstruktion in Karton: Wahnsinn! Einen so genauen Einblick in das Innenleben und die Konstruktion der Mondlandefähre hatte ich noch nie! Auch dafür vielen Dank, Heiko! Gruß Michael (maxl)

Danke euch beiden!
Ja, der Detailreichtum ist der Wahnsin und der Grund warum ich das Modell unbedingt bauen wollte. Ist aber auch der Grund warum ich so lange gewartet habe, bis ich mich da rann getraut habe. Übrigens, die Gitterkonstruktion ist richtig stabil, aber auch nur durch reichlich Sekundenkleber. Meine Geheimwaffe!
Aber wie schon gesagt, jetzt geht es erst mal mit der SotS weiter, die habe ich die letzten Monate sehr vernachlässigt.

Nach dem ich diesen Baubericht die letzte Zeit etwas vernachlässigt habe, will ich nun mal ein paar neue Baufortschritte zeigen, denn bin schon ein ganzes Stück weiter und will euch die Bilder nicht vorenthalten.
Zuerst mal geht es weiter mit einigen Details an der Mondladefähre, und später kommt dann die Landeplattform.

Los geht es mit Halterungen an die später die Lagekorrekturdüsen kommen.



Erst mal teilweise ausgeschnitten, dann werden Vorder-und Rückseite verklebt und nach dem Trocknen, der Rest ausgeschnitten.



Die fertigen Teile werden anschließend am Modell verklebt.





Weiter geht es mit einer Abstützung für den rechten Tank.





Und so sieht es Modell aus.



Da das Vorderteil der Kapsel ja abnehmbar ist, ist die Stütze am Tank verklebt und an der Vorderseite nur gesteckt. Somit lässt sich die Vorderseite weiterhin abnehmen.

Das nächste wird wieder eine sehr filigrane Gitterkonstruktion rund um den Geräteträger auf der Rückseite.



Auch hier wird wieder Ober-und Unterseite miteinander verklebt, so das die Teile beidseitig bedruckt sind und das ganze etwas stabiler wird.



Für das Ausschneiden mach ich mir mit einer Lochzange immer erst mal einen Anfang. Dann wird vorsichtig ausgeschnitten und zwischendurch immer mal mit Sekundenkleber etwas verstärkt.



Fertig sieht das Teil dann so aus.





Und an's Modell gefummelt.





So, bis auf einige Details ist das Oberteil nun fertig, darum geht es nun mit dem Unterteil, der Landeplattform weiter.
Zuerst einmal mit dem Raketenmotor, der ausschließlich für die weiche Landung auf dem Mond zuständig war. Dieser Motor ist im Vergleich zu dem in der Raumkapsel mehr als doppelt so groß. Aber das werdet ihr ja gleich auf den Bildern sehen.





Und manchmal wenn ich so beim basteln bin, dann vergesse ich auch schon mal das fotografieren. Darum ist der Motor hier auch schon fertig.







In die gezackte Öffnung kommt später die abnehmbare Raketendüse. Und die zeige ich euch auch gleich mal.



Zuerst wieder die Einzelteile,....



....dann erste Baugruppen.....



......und die fertige Düse.





Da die beiden Motoren bereits verbaut sind kann ich sie hier nicht mehr nebeneinander zeigen. Aber die abnehmbaren Düsen habe ich hier mal nebeneinader gestellt um den Größenunterschied zu zeigen.



Ist schon ganz ordentlich der Unterschied.



So, das war es für Heute erst mal. Aber ich werde die nächsten Tage mal noch die restlichen Bilder einstellen, bis ich wieder auf dem Laufenden bin.

Kompliment Heiko. Grandiose Arbeit und sehr filigran.

Dankeschön Tomas!

Und es geht auch gleich weiter mit den nächsten Bildern vom Grundgerüst der Landeplattform.

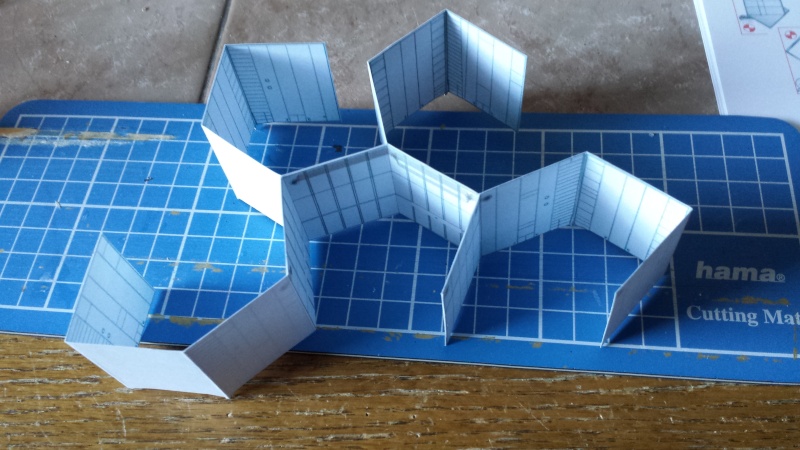

Diese 4 Teile werden so gefaltet und geklebt, das sie später 5 rechteckige "Räume" ergeben. Im mittleren Raum wird der Raketenmotor eingebaut.



Und dann werden rundherum die anderen 4 Räume gebildet.





Und mit eingesetzter Düse.



Das ganze ist natürlich noch sehr labil, und ausserdem sind die Aussenseiten ja unbedruckt. Darum werden als nächstes die Aussenseiten verklebt.



Das sind erst mal die Aussenteile der 4 Innenwinkel. Leider habe ich hier mit dem Fotografieren wieder etwas geschlampt, darum geht es gleich weiter mit dem Boden der Landeplattform.



Hier war auch wieder einiges zweilagig verklebt, und sehr viele Innenflächen zum ausschneiden. Die Teile waren so gestaltet, das die Zweilagig verklebten Teile umgefaltet und dann verklebt wurden. Da die Teile aber sehr filigran waren, bestand das Risiko, das Ober-und Unterseite nicht passgenau übereinander sitzen. Darum habe ich das hier so gelöst, das ich immer die Kontur ausgeschnitten habe und die Teile beim Verkleben genau ausrichten konnte.



Und dann alles ausschneiden.



Danach musste der Boden an das Grundgerüst angepasst und verklebt werden.



Das war garnicht so einfach, da das Grundgerüst geringe Abweichungen hat.



So, der Boden ist drann, weiter geht es mit ersten Details.



Das sind die Ausgangsteile für zwei von aussen zugängliche Stauräume.





Die Raketendüse eignet sich zu dem Zeitpunkt dabei sehr gut als Ständer.



So, weitere Details. Unterteile von den Tankaufnahmen, die auf der Unterseite verklebt werden.



Ach ja, und eine Verstärkung auf der Unterseite.



Und weiter geht es mit den 4 großen Tanks zur Versorgung des Raketenmotors.



Etwas kleiner als ein Ü-Ei.





In den beiden braunen Tanks befindet sich Kraftstoff und in den beiden grauen Tanks, der für die Verbrennung benötigte Sauerstoff.

Als nächstes werden die letzten vier Aussenseiten angbracht. Daran sind auch schon Teile für die Landestützen angbracht.



Auch hier werden die filigranen Teile wieder verstärkt.



Und dann wird wieder Verklebt.



Und so sieht das ganze dann mit verklebten Seitenteilen aus.





So, das war es dann auch schon wieder für heute.

Bei diesem Baubericht zuzuschauen ist ein Genuss, Heiko! Gruß Michael (maxl)

Danke Michael, ich gebe mir Mühe, dass ihr weiterhin Spaß an meinem Baubericht habt.

So, und weiter geht es mit ein paar Details an der Aussenseite.



Das runde Tail ist eine S- Band Antenne und das rechteckige Teil ist eine Batterie, davon kommen in der nächsten Ecke noch 2 an's Modell.
Auf dem nächsten Bild ist ein von aussen zugängliches Staufach zu sehen. Da kommt später noch eine Klappe drann und innen wird etwas Equippment verstaut.



Im Anschluß werden die Tanks eingebaut. Später sind sie kaum noch zu sehen.



Von unten sind gerade mal noch die Tankverschlüsse zu sehen.



Für die Oberseite gibt es dann auch einen Deckel, ähnlich wie auf der Unterseite. Auch hier wieder mit sehr filigranen Ausschnitten.





Zwischendurch wird dann immer noch das ein oder andere Detail zusammengeklebt.



Zuerst die Ausgangsteile(auch die von den Batterien und der S-Band Antenne) der Rahmen für das Staufach(der rote Innenteil wird noch ausgeschnitten), Andockpunkte für die eigentliche Mondladefähre und ein Tank.



Auch das Landeradar auf der Unterseite vom Staufach habe ich so nebebei gefriemelt, immer wärend andere Teile trocknen mussten.





Das Equippment, das später in die Staufächer kommt.



Und die Kraftstoffleitungen.



Und am Modell verklebt.





So, zurück zum Deckel, der passt dann leider doch nicht ganz so gut. An ein paar Stellen sind noch kleine Spalten geblieben. Aber damit kann ich leben, da sie später nicht mehr so auffallen werden.



Hier ist auch der sechseckige Tank schon verbaut. Ich hab leider nichts über den Inhalt gefunden.



Und hier sind die Teile für 3 weitere Tanks. Und ein Bild weiter, die fertigen Tanks.



Und um die Tanks am Modell zu befestigen, gibt es noch ein paar Halterungen.



Und am Modell verbaut.





So, genug Bilder für Heute, mehr beim nächsten mal.

So, schnell mal noch ein paar Bilder einstellen bevor ich zur Arbeit muss.
Und los geht's mit den eingebauten Tanks.







Hier sind auch schon die oberen Stützen für die "Füße" fertig, die Bilder dazu kommen jetzt.



Zuerst wieder das Ausgangsmaterieal, .....



.....dann fertig ausgeschnitten......



......und am Modell verbaut.





Auf die unteren Stützen kommen noch einmal ein paar komplizierte kleinere Teile drauf.



Hier mal eins von acht.



Und am Modell sieht das dann so aus.



Normalerweise sollte der untere Teil der Stützen mit den Füßen beweglich bleiben und diese Teile sollten sich an der Bordwand abstützen.



Aber da die unteren Stützen nur nur mit ein paar millimeter an der Bordwand befestigt sind, habe ich mich dafür entschieden diese dauerhaft zu verkleben.
Das bedeutet dann auch das die Füße nicht mehr beweglich sind. Mehr zu den Konsequenzen erzähle ich später.
So, nun zu den Füßen.







Zuerst wurde das Tragrohr und die oberen und unteren Verbindungselemente gefertigt.



Und dann das ganze zusammengesetzt.



So, nun ist die Zeit doch etwas knapp geworden, also zeige ich den Rest beim nächsten mal.

Die Geduld, mit der du dieses unglaublich detaillierte Karton(!)modell zusammenbaust, ist schon bemerkenswert, Heiko! Karton in dieser Feinheit zu bearbeiten ist einfach eine Leistung! Hut ab!
Gruß Michael (maxl)

Moin Heiko,

das sieht sehr gut aus.
Diese filigranen Stützen sind eine richtige Fitzelarbeit, sehen aber trotzdem stabil aus.

Ich schaue dir gerne weiter zu.

Viele Grüße
Dieter

So, erst mal ganz lieben Dank an euch beide. Einige Teile stellen meine Geduld manchmal schon auf eine harte Probe. Vor allem wenn dann mal die Zeit knapp wird, so wie am Freitag. Bei der Stabilität kommt auch sehr viel dadurch das ich das ganze ja immer ordentlich mit Sekundenkleber bestreiche.
So jetzt aber weiter mit den Bildern. So viel schon mal vorneweg, im großen und ganzen bin ich fertig. Nur noch die eine oder andere kleine Veränderung an den Verbindungsstellen und natürlich der Präsentationssockel.
Jetzt aber Bilder!



Das sind die Tellerfüße, auf denen die Mondladefähre auf dem Mond, b.z.w. auf dem Präsentationssockel ste



Und eine von vier fertigen Stützen.



So, weiter mit den beiden Staufächern.



Das erste Staufach wird durch zwei Klappen verschlossen. Hier ist es geschlossen und auf dem nächsten Bild ist eine Klappe geöffnet.



Dann mit beiden Offen.



Und hier habe ich mal die Ausrüstungsteile ausgeräumt.



Jetzt das nächste Staufach.



Hier sieht der Inhalt etwas anders aus.



Aber von Anfang an, erst mal zusammensetzen.



Das wird die TV-Ausrüstung zur Übertragung der Live-Bilder.



Vorn auf dem Kasten ist eine TV-Kamera mit Stativ zu erkennen.



Das Staufach selber ist mit Hitzeschutzfolie verkleidet, .....



.....und die TV-Ausrüstung ist auch in Hitzeschutzfolie verpackt.



Das Ganze wird dann einfach aus dem Staufach herrausgeklappt.



Als nächstes ist die Brücke und die Leiter drann, über die die Astronauten die Raumkapsel verlassen.



Das Ganze ausgeschnitten, ......



.......zusammengeleimt und .......



.....auf einer der Stützen verbaut.



Ganz fertig werde ich heute wieder nicht. Die restlichen Bilder gibt es dann Morgen oder Übermorgen oder Überübermorgen oder Überüberüber.....

Ach ja, und wenn ein netter Moderator mal noch die beiden Bilder dreht, ich habe das nämlich immer noch nicht geschnallt wie das geht. Danke!

Ich habe die Bilder gedreht Heiko, und hoffe es waren die richtigen

Peter, vielen Dank für's Bilder drehen. Bei den nächsten Bildern müssen sicherlich auch wieder ein paar gedreht werden.

So und los geht's, jetzt bekommt ihr den Rest.



Die letzten zu bauenden Teile sind die Lagekorreckturdüsen. Und los geht es wieder mit dem Ausgangsmaterial.



Eine fertig, drei in Arbeit.



Hier ist mal wieder mein dicker Finger zum größenvergleich mit drauf.



Alle vier fertig.



Und so sieht es am Modell aus.







Eigentlich sollten die Lagekorreckturdüsen auch abnehmbar bleiben,



.....aber ich habe sie fest verklebt.
Eigentlich würde das Modell jetzt noch eine abnehmbare äußere Verkleidung bekommen. Aber ich habe mich dazu entschlossen diese wegzulassen. Das Risiko, das bei so viel beweglichen Teilen etwas zu Bruch geht ist mir zu groß und außerdem befürchte ich das die Maße nicht mehr so ganz passen würden.
Also bin ich damit dann fertig. Und hier kommt das Endergebnis.









































So, Ende der Bilderflut. Vieleicht kommen noch mal ein paar wenn der Präsentationssockel fertig ist. Aber das wird nicht so schnell werden, also war es das für's erste. Wird auch Zeit das ich mal an der SotS weiter arbeite.

Die Mond-Lande-Fähre sieht klasse aus... und dann aus Papier. Ein interessantes Modell... und nun? Die Mondfähre?

Lg Steffan

Die Bilder habe Ich wieder gedreht Heiko

Beim nächsten mal vielleicht aus so vielen Bilder 2 Beiträge machen,
Das macht es für mich etwas leichter beim Editieren

Ein Kartonmodell der Extraklasse, Heiko! Gratulation! Monatelanges geduldiges Gefitzel! Unglaublich! In der Detaillierung überragt dies Modell sogar ein 1:1-Modell, das ich in Washington im Air & Space Museum gesehen habe - jedenfalls kommt es mir in der Erinnerung so vor! Der Spiegel unter dem Modell hat seine volle Berechtigung und ist keine Show! Ich bin gespannt, was als nächstes kommt... Gruß Michael (maxl)

Absolute Spitze Dein Modell
Sauber gebaut und sogar noch zerlegbar - TOLL

Ganz lieben Dank an euch alle!
Jetzt geht es erst mal mit der Sovereign of the Seas weiter und nebenbei werde ich das Präsentationspodest für die Aquarius bauen. Und wenn es mich dann doch wieder in den Fingern juckt, habe ich noch ein paar Kartonmodelle auf dem Rechner gespeichert. Am meisten hoffe ich aber das der Kollege aus Japan (UHU 02) bald mal wieder eins von seinen erstklassigen Modellen zum herrunterladen einstellt.

@ Peter, sorry das es so viele Bilder waren, aber ich wollte das jetzt einfach nur noch fertig bekommen.

Hallo Heiko,

schande über mich...ich hab während deiner
Bauzeit wenig geschrieben zu deinem außergewöhnlich
tollen Modell...
ein wahres Meisterstück, genial gebaut und ein
Hingucker ersten Ranges.
Aber ich hab deine Mühe und Akuratesse nur bewundern können.
Echt...es gefällt mir sehr, sehr gut !!!!

Ich freu mich auf weitere Modelle von dir!!!

liebe Grüße an einen tollen Bastler
vom Ossi

Hallo Heiko,

ein fantastisches Modell, sehr gut gebaut und ebenso gut fotografiert.
Auch ich freue mich auf dein nächstes Modell.

Viele Grüße
Dieter

Piesel schrieb:@ Peter, sorry das es so viele Bilder waren, aber ich wollte das jetzt einfach nur noch fertig bekommen.

Kein Problem Heiko, Ich dachte erst es werden noch mehr Bilder kommen
Dann verschiebe Ich es mal in die Fertige Bauberichte

Zuerst noch mal ganz lieben Dank an alle die meine Baufortschritte noch komentiert haben.

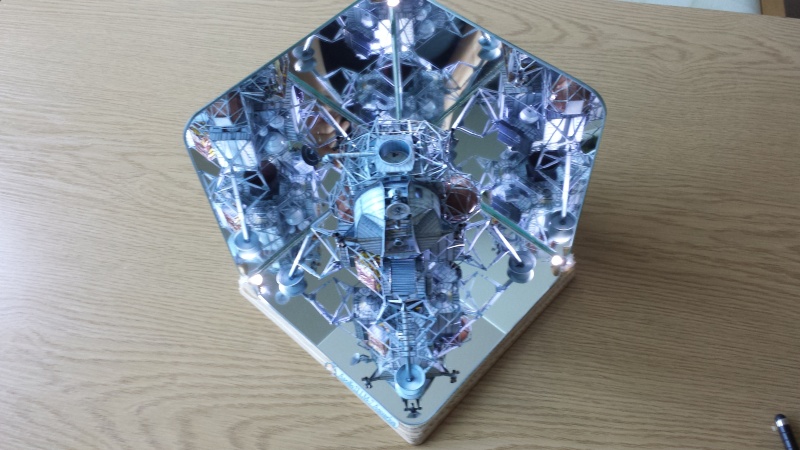

Und nun wie versprochen noch ein paar Bilder vom fertigen Präsentationssockel. Damit man das Modell zum betrachten nicht ständig anfassen und drehen muss, habe ich ein wenig mit Spiegelfliesen gearbeitet.



Und damit das ganze noch besser wirkt, gibt es auch ein bisschen Licht dazu.







Und das ganze mal mit Licht.





Ach ja, und wärend der Bauphase habe ich euch noch etwas vorenthalten(weil ich nicht wusste ob das so funktioniert), ......



.....das Modell hat innen auch ein bisschen Beleuchtung bekommen.



Zuerst ohne Licht, und dann noch mal mit Licht.













So, damit wäre das Thema dann nun wirklich beendet.
