Sieber- Königsgrube, 1:87

Im "blauen Buch" von OOK - Anlagen Planung - ist auch eine schöne Bauzeichnung über ein Grubengebäude im M1:87/ H0- Maßstab.


Hat mir gefallen, aber weil ich es nicht brauche habe ich ein kleines Dio gebaut.

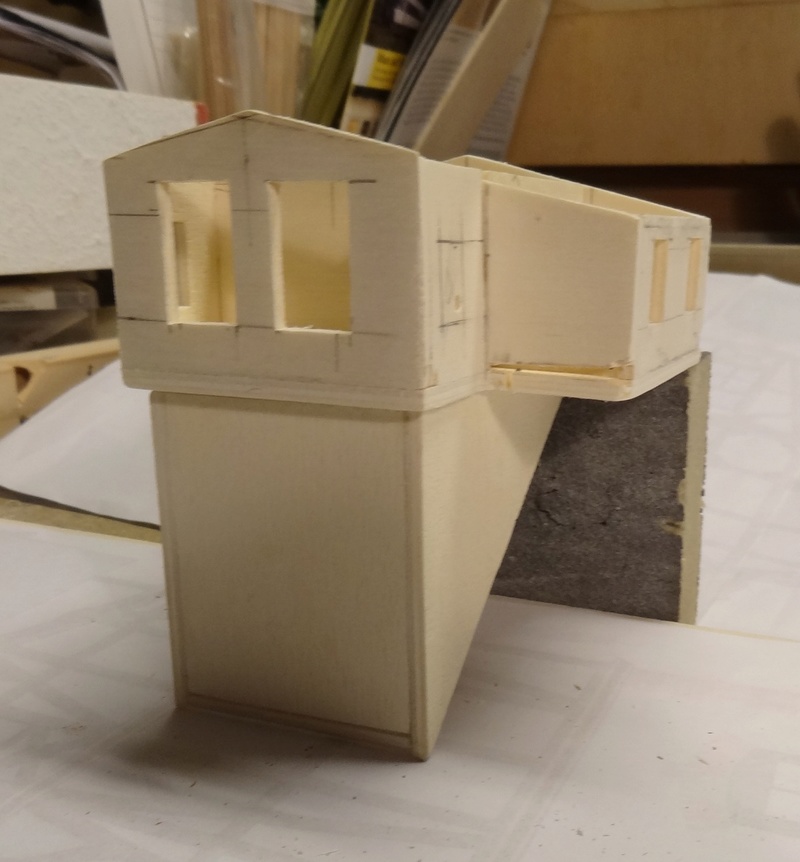

Gebaut wie bei mir üblich aus 3mm Sperrholz.


Auch den Bunker unter dem Gebäude.


Die Sperrholzwände wieder mit Leisten beplankt ......


................... und schon mal vorgestrichen.

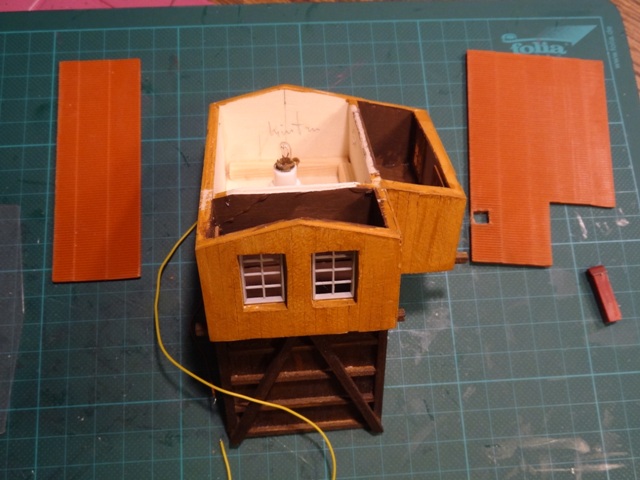

Als Beleuchtung nur eine Birne (hab ich dann durch eine LED ersetzt)

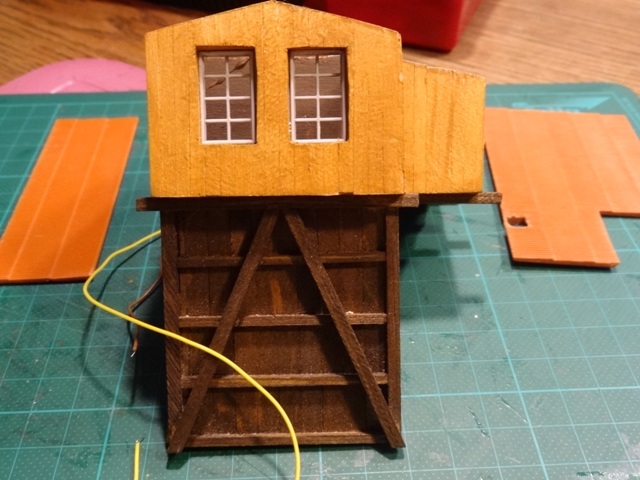

Innen die Fenster eingesetzt aus der "Grabbelkiste"


Ebenso das Dach!

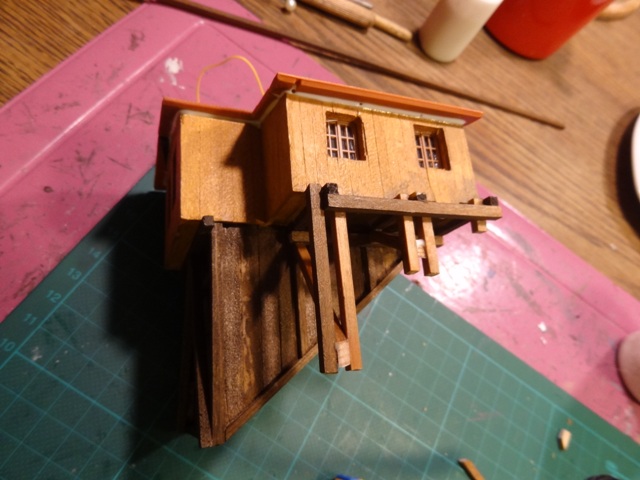

Die Stützen seitlich aus 3x3 mm Leisten ........


.................. gebaut.

Das Diorama zwischenzeitlich auch im Rohbau gebaut.


Das gesamte Diorama - größer wird es nicht.


Die Gipswände habe ich mal "tonnenweise" gegossen und kann ..................


jetzt mal ein paar gebrauchen. Stellprobe mit dem (noch) rohen Gebäude .....................


.......................... und Rollmaterial.


Da kommt der "Spieltrieb" durch - wenn einer geht muss man alle probieren, nicht dass da was klemmt


Das Dio von oben.

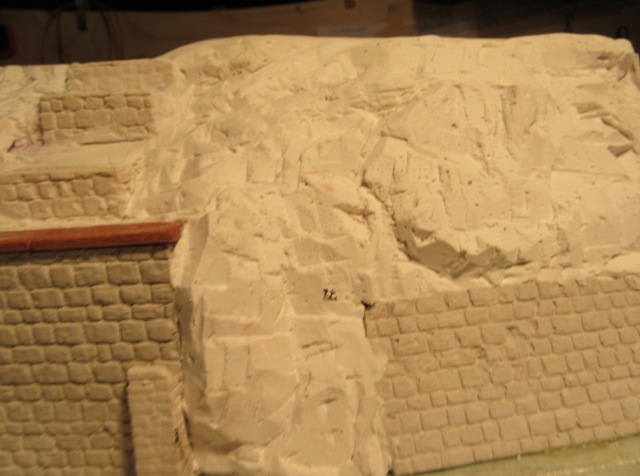

Das ganze habe ich mit Gips überzogen und ...........


.................. mit Stechbeitel, Reißnadel und kleinen Spachteln geformt.
Auf die obere plane Fläche kommt eine Grubenbahn von AUHAGEN.

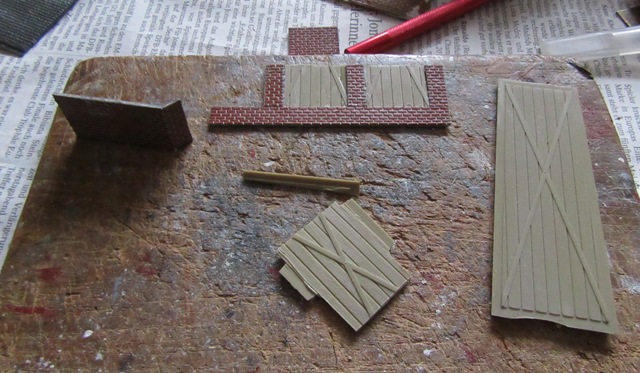

Aus einzelnen Teilen meiner "Grabbelkiste" ......................


....................... habe ich eine Einhausung gebaut.


In die fährt die Grubenbahn ein und verschwindet irgendwo durch den Berg.


Sieht improvisiert aus und ist es auch.


Sieht noch unbemalt so aus. Die Lok ist ein Modell von Gunnar Dannehl. Herunterscaliert von 1:38 auf 1:87.

super ...

Freut mich Andreas dass es Dir gefällt.


Hier mal eine Ansicht von hinten.


Als nächstes habe ich das Wasser gemalt. Den Bach mache ich wieder mit Silikon.


Hier auch bemalt, .............

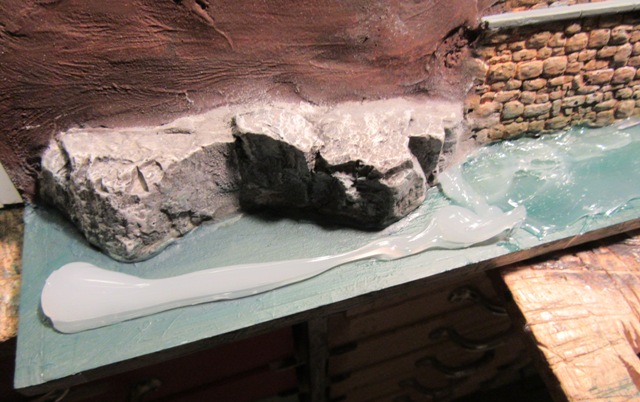

..................... und hier schon eine Silikonraupe aufgetragen. Die wird dann mit ....................


....................... einem Modellierspachtel so geformt, dass die "Gischt" etwas aufspritzt.


Ebenso der ganze Fluss.


Da wo es etwas "stürmisch zugeht", das Silikon hochzupfen.


Sieht unbemalt so aus ...................


........................... und hier die Wellen mit weiß/ matt graniert.


Mir gefällt das so recht gut. Da braucht es meines Ermessens kein Gießharz. Mir ist das zu umständlich und zu teuer.
Bringt, meiner Meinung nach, nicht mehr Realität wie die Silikonmethode.
Und stinken tut es auch sehr viel weniger und kürzer.

Das ganze habe ich letzte Woche "begrünt".


Den rechten Teil mit meinem GRASMASTER von NOCH, da kommen Bäume drauf und ..............


..................... den linken Teil mit den Produkten von MODELL SCENE.


.................. der Karstboden,  ...........


.................. mit Gebüsch niedrig, und steinig (ohne Bild). Alles in der Zeit "Spätsommer"


Wird alles in kleine Stücke (ca. 3x3 cm) gezupft und ................


.......................... mit viel Weißleim aufgeklebt. Rechts das Material "steinig".


Mir gefällt das recht gut.


An das Bunkergebäude muss noch eine Plattform, weil sonst ein Stellhebel der Weiche in der Luft hängt.


Da kommt dann noch ein Geländer dran, genau wie an anderen exponierten Stellen.
Das ist der momentane Zustand des Dioramas.

Dieter, das Ganze wirkt schon jetzt einfach nur prima!

Wie groß wird das Schaustück denn in etwa (L, B, H) ... oder sollte ich das überlesen haben?
In 1:87 ist ja eigentlich alles ziemlich klein ...

Gruß - Jörg -

sehr schön Dieter, wenn da erst mal Farbe dran ist kommt das alles richtig gut rüber...so wie bei dir. Bekommt man richtig Lust mal so nebenbei was ähnliches zu basteln. Eins würde ich allerdings ändern. Ich würde mir eine richtig schicken Prellbock von Weinert unter den Weihnachtsbaum legen.
Die Silikonwassermethode werd ich mal testen...gefällt mir

didl schrieb:
Mir gefällt das recht gut.

Und mir erst

klasse bericht und top gebaut hier super

Danke Euch
@ Jörg, das Dio ist 52,5 x 27 x 25 cm Hoch.

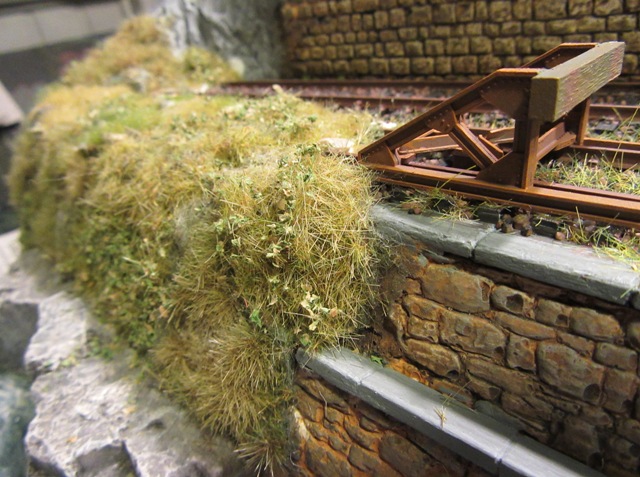

@ Matthias, den ROCO- Prellbock hatte ich gerade da und der langt mir.

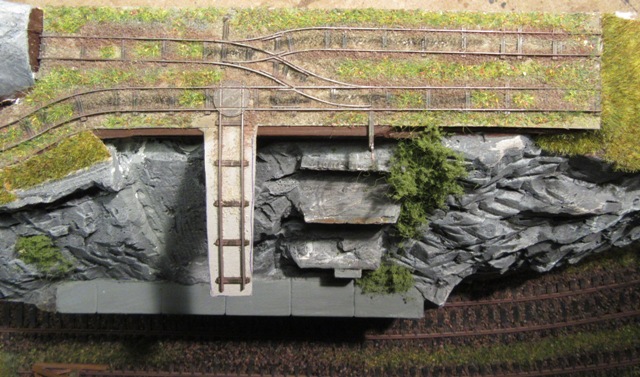

Heute habe ich mal die Grubenbahn fotografiert.


So könnte man die Loren entladen. Immer nur drei bilden einen Zug (hab sowieso nicht mehr)
Das Gleise verlegen hat richtig Spaß gemacht.


Hier verschwindet die Bahn im Berg. Ich denke dass das so gewesen sein könnte.


Die Loren von AUHAGEN etwas gealtert und die Radreifen Metallic gefärbt.


Das runterhängende Geis führt in den Bunker.
Da es ja nur ein statisches Modell ist, ist die Haupt Blickrichtung von vorne.


Das Podest muss noch etwas angehoben werden.

Sehr schön, Dieter!

didl schrieb:Das Podest muss noch etwas angehoben werden.

Einfach nur jeweils die äußeren Deckbretter des Podests stehen lassen
und eine neue Lage Bretter quer darauf? - Querbretter wären hier wohl  sowieso besser ...

Gruß - Jörg -

Was für ein reizvolles Projekt, Dieter! Landschaftsbau vom Feinsten - und zum Glück nicht nach dem Motto: "Bunt ist meine liebste Farbe!" Du bist halt ein Könner! Da schau ich gerne weiter zu...
Gruß Michael (maxl)

sehr gekonnt gestaltet

Öhm ... ich hab nix von Prellbock gesagt

Hallo Dieter,

da macht alleine das Zuschauen schon Spaß, klasse gebaut.

Viele Grüße
Dieter

Eure Kommentare freuen mich  Danke!
Hallo Mathias, hab Dich mit dem Ingo verwechselt
Jörg, Deinen Vorschlag habe ich umgesetzt. Sieht "wirklicher" aus mit der Querverbretterung - Danke

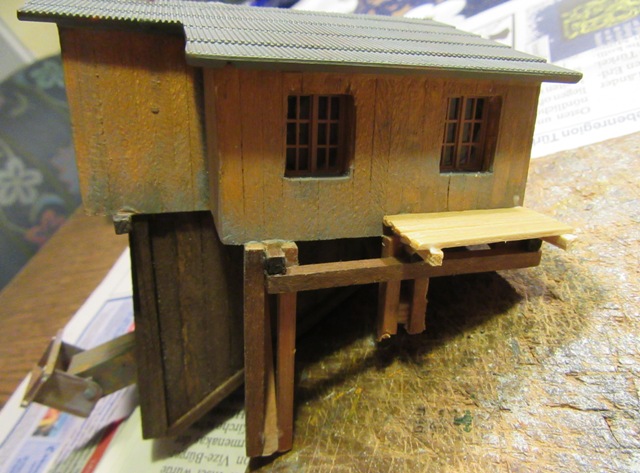

Hier die Bilder vom Umbau.


Platz genug zum Weichenstellen


Noch ein Geländer drum und gut ist's.


Bei der Gelegenheit habe ich gleich mal GRÜNIG- Fasern mit rotem Blütenstaub (NOCH) beflockt und gepflanzt.
Das waren Reste vom Baumbau.

Ich möchte den Spruch mit dem Kitt, der da aus der Brille fliegt, nicht strapazieren - aber was du hier zeigst ist einfach nur toll.

Danke Reinhard !

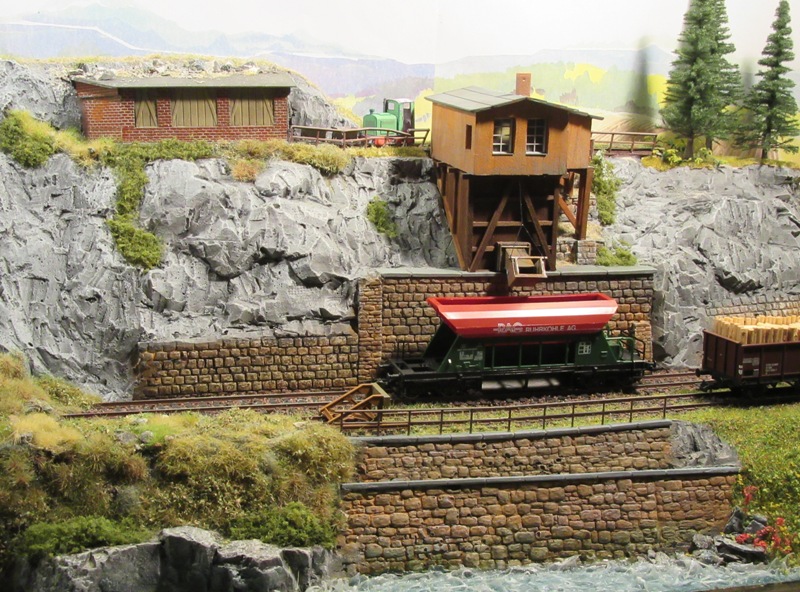

Hier mal der jetzige Stand. An das ganze kommen noch drei Leuchten, die ich erst noch zusammenpfriemeln muss.


Das wichtigste Bauteil habe ich noch aus Plastikresten gebaut.

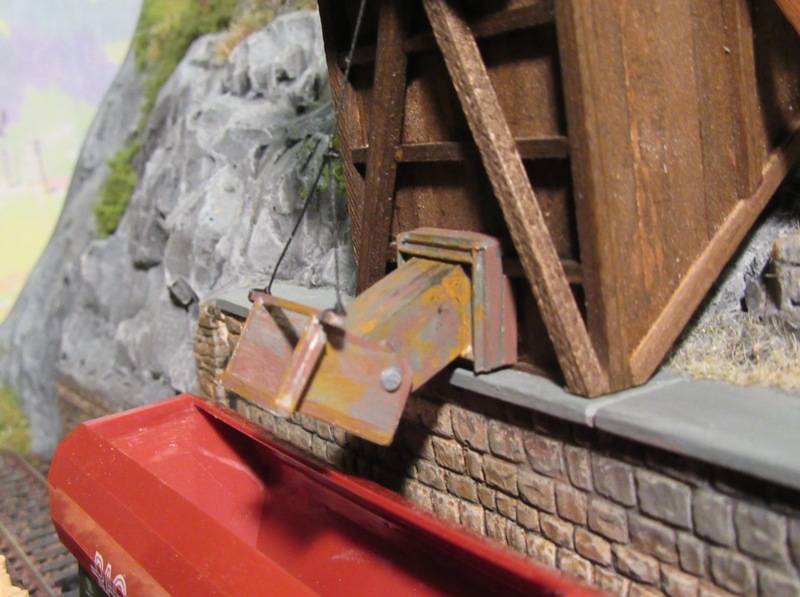

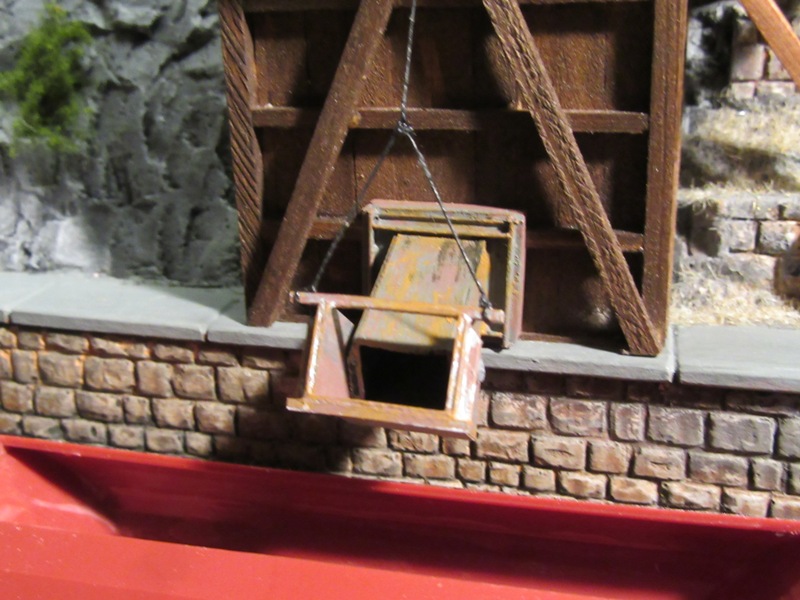

Die Schüttrutsche (oder wie das Ding sonst heißt)




Die Geländer sind auch angebracht, ...........




................... hier schon etwas demoliert.




Die Lok rangiert das Grubenholz zur Verladung.

Ein Schmuckstück, Dieter, eine Augenweide! Meine ganz große Anerkennung zu diesem Diorama! Gruß Michael (maxl)

Danke Michael

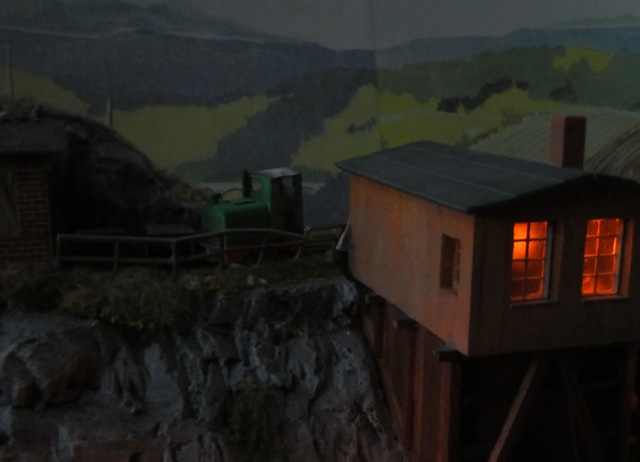

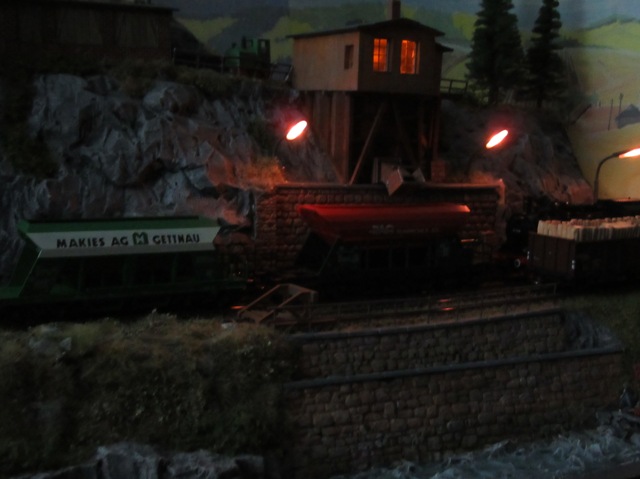

Hab jetzt das Modell fertig. Die Lampenbausätze hatte ich schon 20 Jahre rumliegen. Alles gediegenes Messing. Von Völkner glaube ich.


Die hab ich zusammengebaut und die rechte noch mit einer Kugelschreibermine verlängert.

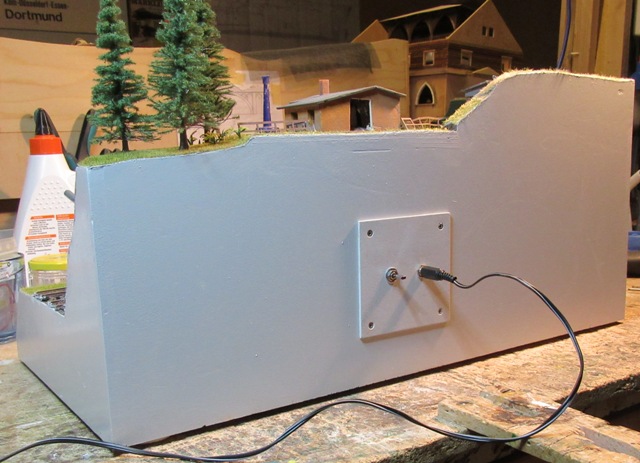

Da ich alles mit Styrodur gebaut habe, konnte ich hinten ein Loch einsägen, von vorne einfach ein Loch für die Kabel durchstechen und hinten verkabeln.


Mit einem alten Netzteil wird das Dio mit Strom versorgt.

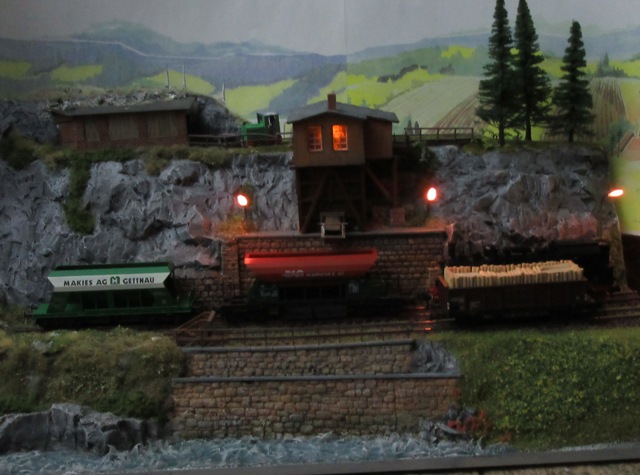

So, das war's. Hat recht viel Spaß gemacht.

Klasse!

Gruß
Manfred

Hallo Dieter,

also wo du nur immer die Zeit und die Ideen hernimmst...

Schick

Danke Euch
Tommy, wo Du auch Deine Zeit hernimmst
Alles wird irgendwann fertig !

Sehr schön, Dieter ... und vor allem auch beleuchtet sehr stimmungsvoll!


Gruß - Jörg -
