Re: Bauberichte ab 2019
die MDR finde ich "putzig" Jürgen.. irgendwie würde es mich reizen, so ein Ding in 0e darzustellen...
Frank Kelle- Admin
Re: Bauberichte ab 2019
Hallo Frank
hier ist seine INFO Seite :
Jürgen(S)
hier ist seine INFO Seite :
- Code:
https://www.svlv.se/lok.html
Jürgen(S)
Jürgen(S)- Forenbotschafter
Re: Bauberichte ab 2019
Habe tatsächlich den Text nicht richtig verstehen können.. danke
![Very Happy](/users/2612/37/33/33/smiles/650269930.png)
Frank Kelle- Admin
Re: Bauberichte ab 2019
Geht mir so ähnlich ,wenn die politiker hier sprechen
Spass beiseite -wenn du Fragen dazu hast nur melden.
mfG
Jürgen(S)
![Rolling eyes](/users/2612/37/33/33/smiles/783626958.gif)
Spass beiseite -wenn du Fragen dazu hast nur melden.
mfG
Jürgen(S)
Jürgen(S)- Forenbotschafter
Re: Bauberichte ab 2019
Werde ich gern drauf zurückkommen Jürgen, aber erstmal abwarten, was die Intermodellbau neues bringt...
Frank Kelle- Admin
BB ab 2019 – X40 Teil 3
BB ab 2019 – X40 Teil 3 (Floby4-2019)
BB ab 2019 X40 Teil 3
Es geht weiter mit der Herstellung von Bauteilen für den X 40. Da es mit jeweils einen Motordrehgestell per Wagen ausreicht –müssen noch Laufdrehgestelle gebaut werden –wie es die Bilder zeigen.

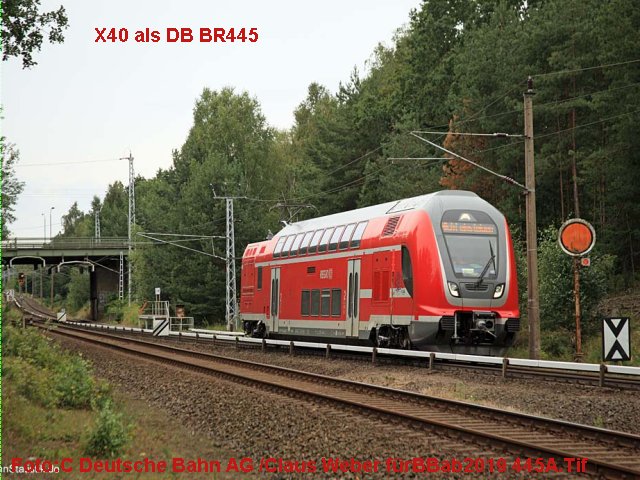

Bei der Suche nach Vorbildern und Daten dazu –ist mir der DB Triebwagen BR445 aufgefallen –der aus der Gleichen Form hergestellt werden kann. Zwar sind die Fenster Einteilungen etwas anders –was aber bei der Plexiglasform keine Rolle spielt –da es mit Schablonen beim spritzen geändert werden kann.
Dazu einige Bilder – welche Freunde und die DB zur Verfügung gestellt haben.

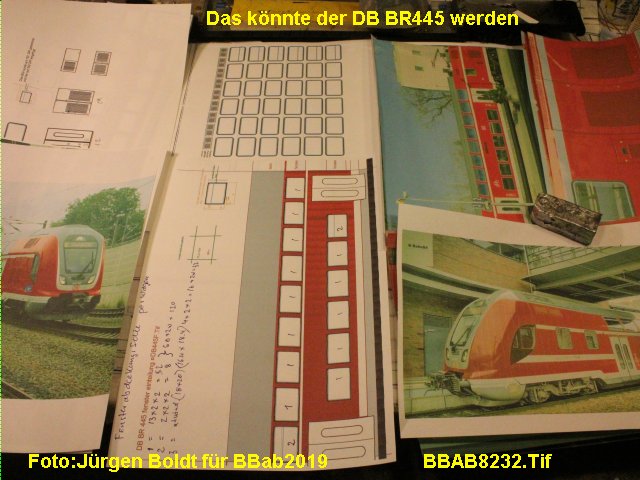

Zur DB BR 445 Ausführung hätte ich gerne mehr Information. Z.B. ist die Stuhl Belegung und Einrichtung anders – So was sollte es wohl geben für die Reservierung der Plätze – also wer da weiter helfen kann –bitte melden. Auch für die Herstellung der Dekale brauche ich INFO – was es an den Außenwänden für Texte und Symbole gibt.
Das wäre es für heute –bis zum nächsten Mal
Mit freundlichen Grüßen
Jürgen(S)
![Bauberichte ab 2019 - Seite 2 BBAB8176](https://www.modellundbahn.com/attachments/Image/BBAB8176.jpg)
![Bauberichte ab 2019 - Seite 2 BBAB8180](https://www.modellundbahn.com/attachments/Image/BBAB8180.jpg)
![Bauberichte ab 2019 - Seite 2 BBAB8178](https://www.modellundbahn.com/attachments/Image/BBAB8178.jpg)
![Bauberichte ab 2019 - Seite 2 BBAB8182](https://www.modellundbahn.com/attachments/Image/BBAB8182.jpg)
![Bauberichte ab 2019 - Seite 2 445A](https://www.modellundbahn.com/attachments/Image/445A.jpg)
![Bauberichte ab 2019 - Seite 2 445B](https://www.modellundbahn.com/attachments/Image/445B.jpg)
![Bauberichte ab 2019 - Seite 2 445C](https://www.modellundbahn.com/attachments/Image/445C.jpg)
BB ab 2019 X40 Teil 3
Es geht weiter mit der Herstellung von Bauteilen für den X 40. Da es mit jeweils einen Motordrehgestell per Wagen ausreicht –müssen noch Laufdrehgestelle gebaut werden –wie es die Bilder zeigen.
Bei der Suche nach Vorbildern und Daten dazu –ist mir der DB Triebwagen BR445 aufgefallen –der aus der Gleichen Form hergestellt werden kann. Zwar sind die Fenster Einteilungen etwas anders –was aber bei der Plexiglasform keine Rolle spielt –da es mit Schablonen beim spritzen geändert werden kann.
Dazu einige Bilder – welche Freunde und die DB zur Verfügung gestellt haben.
Zur DB BR 445 Ausführung hätte ich gerne mehr Information. Z.B. ist die Stuhl Belegung und Einrichtung anders – So was sollte es wohl geben für die Reservierung der Plätze – also wer da weiter helfen kann –bitte melden. Auch für die Herstellung der Dekale brauche ich INFO – was es an den Außenwänden für Texte und Symbole gibt.
Das wäre es für heute –bis zum nächsten Mal
Mit freundlichen Grüßen
Jürgen(S)
![Bauberichte ab 2019 - Seite 2 BBAB8176](https://www.modellundbahn.com/attachments/Image/BBAB8176.jpg)
![Bauberichte ab 2019 - Seite 2 BBAB8180](https://www.modellundbahn.com/attachments/Image/BBAB8180.jpg)
![Bauberichte ab 2019 - Seite 2 BBAB8178](https://www.modellundbahn.com/attachments/Image/BBAB8178.jpg)
![Bauberichte ab 2019 - Seite 2 BBAB8182](https://www.modellundbahn.com/attachments/Image/BBAB8182.jpg)
![Bauberichte ab 2019 - Seite 2 445A](https://www.modellundbahn.com/attachments/Image/445A.jpg)
![Bauberichte ab 2019 - Seite 2 445B](https://www.modellundbahn.com/attachments/Image/445B.jpg)
![Bauberichte ab 2019 - Seite 2 445C](https://www.modellundbahn.com/attachments/Image/445C.jpg)
Jürgen(S)- Forenbotschafter
BB ab 2019 – X40 Teil4
BB ab 2019 – X40 Teil4 (Floby4-2019)
Ja ,dann mal weiter mit dem Unterbau und Antrieb für diese Serie . Hier der Unterschied zwischen den X40 und den BR445 – der letztere bekommt wie beim Vorbild 4 Kantpuffer. Die Kupplung beider Einheiten zwischen den Wagen erhält eine Verlängerte Kadee Kupplung was aus den Bildern ersichtlich ist. Und wie der erste Test zeigt ist die 3 mm Verlängerung der Kupplungsbeweglichkeit auch bei diesen „Neubauten“ ausreichend. Und natürlich bekommen die Antriebsdrehgestelle ein extra Gewicht von 900 Gramm –auch dieses wurde im Testbetrieb getestet. Ein kleines Minus für den X40 –er wird wohl nicht 200Km/H erreichen.(kann ich sowieso nicht ausfahren )
Auch für den DB BR445 hab ich schon mal eine neue Zeichnung mit der neuen Fenster /Tür Einteilung gemacht.
![Bauberichte ab 2019 - Seite 2 BB8188](https://www.modellundbahn.com/attachments/Image/BB8188.jpg)
![Bauberichte ab 2019 - Seite 2 BB8190](https://www.modellundbahn.com/attachments/Image/BB8190.jpg)
![Bauberichte ab 2019 - Seite 2 BB8191](https://www.modellundbahn.com/attachments/Image/BB8191.jpg)
![Bauberichte ab 2019 - Seite 2 BB8196](https://www.modellundbahn.com/attachments/Image/BB8196.jpg)
![Bauberichte ab 2019 - Seite 2 BB8198](https://www.modellundbahn.com/attachments/Image/BB8198.jpg)
![Bauberichte ab 2019 - Seite 2 BB8200](https://www.modellundbahn.com/attachments/Image/BB8200.jpg)
![Bauberichte ab 2019 - Seite 2 DB445F](https://www.modellundbahn.com/attachments/Image/DB445F.jpg)
Ja und da meine Frau nach Stockholm mit dem Zug wollte und ich sah das da ein X40 die Fahrt machte –gleich paar neue Fotos vom Vorbild in Falköping gemacht.
Ja und beim suchen nach Vorbilder könnte man auch den schönen Metronom Zug für ein kommendes Projekt wählen –es gibt ja schon schöne Modelle in H0 –aber nicht in 0 –aber da war Metronom nicht gerade entgegenkommend –weder noch mit Bildern die im Netz vorhanden sind und schon gar nicht ,das man das Firmenlogo verwendet .
Bis zum nächsten mal-
Mit freundlichen Grüßen
Jürgen(S)
![Bauberichte ab 2019 - Seite 2 BB8206](https://www.modellundbahn.com/attachments/Image/BB8206.jpg)
![Bauberichte ab 2019 - Seite 2 BB8209](https://www.modellundbahn.com/attachments/Image/BB8209.jpg)
![Bauberichte ab 2019 - Seite 2 BB8211](https://www.modellundbahn.com/attachments/Image/BB8211.jpg)
![Bauberichte ab 2019 - Seite 2 BB8213](https://www.modellundbahn.com/attachments/Image/BB8213.jpg)
Ja ,dann mal weiter mit dem Unterbau und Antrieb für diese Serie . Hier der Unterschied zwischen den X40 und den BR445 – der letztere bekommt wie beim Vorbild 4 Kantpuffer. Die Kupplung beider Einheiten zwischen den Wagen erhält eine Verlängerte Kadee Kupplung was aus den Bildern ersichtlich ist. Und wie der erste Test zeigt ist die 3 mm Verlängerung der Kupplungsbeweglichkeit auch bei diesen „Neubauten“ ausreichend. Und natürlich bekommen die Antriebsdrehgestelle ein extra Gewicht von 900 Gramm –auch dieses wurde im Testbetrieb getestet. Ein kleines Minus für den X40 –er wird wohl nicht 200Km/H erreichen.(kann ich sowieso nicht ausfahren )
Auch für den DB BR445 hab ich schon mal eine neue Zeichnung mit der neuen Fenster /Tür Einteilung gemacht.
![Bauberichte ab 2019 - Seite 2 BB8188](https://www.modellundbahn.com/attachments/Image/BB8188.jpg)
![Bauberichte ab 2019 - Seite 2 BB8190](https://www.modellundbahn.com/attachments/Image/BB8190.jpg)
![Bauberichte ab 2019 - Seite 2 BB8191](https://www.modellundbahn.com/attachments/Image/BB8191.jpg)
![Bauberichte ab 2019 - Seite 2 BB8196](https://www.modellundbahn.com/attachments/Image/BB8196.jpg)
![Bauberichte ab 2019 - Seite 2 BB8198](https://www.modellundbahn.com/attachments/Image/BB8198.jpg)
![Bauberichte ab 2019 - Seite 2 BB8200](https://www.modellundbahn.com/attachments/Image/BB8200.jpg)
![Bauberichte ab 2019 - Seite 2 DB445F](https://www.modellundbahn.com/attachments/Image/DB445F.jpg)
Ja und da meine Frau nach Stockholm mit dem Zug wollte und ich sah das da ein X40 die Fahrt machte –gleich paar neue Fotos vom Vorbild in Falköping gemacht.
Ja und beim suchen nach Vorbilder könnte man auch den schönen Metronom Zug für ein kommendes Projekt wählen –es gibt ja schon schöne Modelle in H0 –aber nicht in 0 –aber da war Metronom nicht gerade entgegenkommend –weder noch mit Bildern die im Netz vorhanden sind und schon gar nicht ,das man das Firmenlogo verwendet .
Bis zum nächsten mal-
Mit freundlichen Grüßen
Jürgen(S)
![Bauberichte ab 2019 - Seite 2 BB8206](https://www.modellundbahn.com/attachments/Image/BB8206.jpg)
![Bauberichte ab 2019 - Seite 2 BB8209](https://www.modellundbahn.com/attachments/Image/BB8209.jpg)
![Bauberichte ab 2019 - Seite 2 BB8211](https://www.modellundbahn.com/attachments/Image/BB8211.jpg)
![Bauberichte ab 2019 - Seite 2 BB8213](https://www.modellundbahn.com/attachments/Image/BB8213.jpg)
Jürgen(S)- Forenbotschafter
Re: Bauberichte ab 2019
Es macht mir immer wieder Freude, Jürgen, deine Baustellen zu bewundern. Die Routine, Geduld und Genauigkeit, mit der du an den Modellbau herangehst, sind schon Extraklasse! Und am Ende stehen fahrtüchtige Modelle in kompletter Eigenkonstruktion. Einfach nur toll! Gruß Michael (maxl)
maxl- Forenurgestein
Re: Bauberichte ab 2019
Danke Michael für die positive Bemerkung .
ja es macht Spass und wird auch von vielen Freunden mit Bildern unterstützt .Was Schade ist das einige Bahnbetreiber nicht den Wert erkennen ,wenn wir Modellbauer was basteln ,was den Betreibern gratis positive Reklame gibt ,wie z.B. Metronom Bahn .Wenn ihr mal googeln tut "Metronom Bahn" -da ist ein Schöner Zug in Schwedenfarben der als 3de Variante kommen könnte . Die passende lok dazu habe ich schon .
![Bauberichte ab 2019 - Seite 2 Conexl10](https://i.servimg.com/u/f36/16/07/79/65/conexl10.jpg)
Die Anfrage um die Bilder verwenden zu dürfen wurden nicht beantwortet und von deren Fundbüro kam die Antwort das das Firmenlogo nicht verwenden werden darf ? Komisch da es ja 3 Modellbaufirmen (H0) verwendet haben .
Na mal sehen.
mfG
Jürgen(S)
ja es macht Spass und wird auch von vielen Freunden mit Bildern unterstützt .Was Schade ist das einige Bahnbetreiber nicht den Wert erkennen ,wenn wir Modellbauer was basteln ,was den Betreibern gratis positive Reklame gibt ,wie z.B. Metronom Bahn .Wenn ihr mal googeln tut "Metronom Bahn" -da ist ein Schöner Zug in Schwedenfarben der als 3de Variante kommen könnte . Die passende lok dazu habe ich schon .
![Bauberichte ab 2019 - Seite 2 Conexl10](https://i.servimg.com/u/f36/16/07/79/65/conexl10.jpg)
Die Anfrage um die Bilder verwenden zu dürfen wurden nicht beantwortet und von deren Fundbüro kam die Antwort das das Firmenlogo nicht verwenden werden darf ? Komisch da es ja 3 Modellbaufirmen (H0) verwendet haben .
Na mal sehen.
mfG
Jürgen(S)
Jürgen(S)- Forenbotschafter
Plotter / Schneidemaschienen
Mal eine Frage an die Modellbauer -
wer hat Erfahrungen mit Schneidemaschienen . Da ich für kommende Projekte in Plexiglas ,vor den Farbspritzen die Fenster von Innen und Aussen mit klebefolie abdecken will - gerne Information hierzu .
Natürlich auch was man beachten sollte -welche Folie ? und kann man Zeichnungen im Dator hergestellt verwenden . Welches Format und in welchem DPI 150 -300 oder mehr ?.
mfG
Jürgen(S)
wer hat Erfahrungen mit Schneidemaschienen . Da ich für kommende Projekte in Plexiglas ,vor den Farbspritzen die Fenster von Innen und Aussen mit klebefolie abdecken will - gerne Information hierzu .
Natürlich auch was man beachten sollte -welche Folie ? und kann man Zeichnungen im Dator hergestellt verwenden . Welches Format und in welchem DPI 150 -300 oder mehr ?.
mfG
Jürgen(S)
Jürgen(S)- Forenbotschafter
BB ab2019 – X40 Teil5
BB ab2019 – X40 Teil5 ( Floby 5-2019 )
Der Mai macht alles Neu – so auch hier – da unser Haus mal wieder Farbe gebraucht –bin ich seid 3 Wochen dabei am Tage alles farblich wieder aufzuarbeiten ¾ ist fast fertig –also noch ne gute Woche dann dürfte es überstanden sein .Vielleicht dann paar Bilder ,wenn erwünscht .
Deshalb nicht viel Neues aus dem Hobbyzimmer . Dahingegen habe ich abends das Internet fleißig durchkämt,
um zu sehen was man noch so alles mit der Form machen kann.
Da Fenster und Türen durch Dekale wiedergegeben werden –könnte man auch den DB BR445 herstellen
– und auch Dosdo Wagen wie z.B. Bei der Metronom Bahn .
Ein großes Dankeschön auch an Sebastian Preschl ,der mir jede Menge Bilder vom BR445 gemacht hat .
Dazu aber mehr wenn ich das 2te Modell in Angriff nehme –ein 2teilger 445 .
Dazu schon mal Entwürfe …..
![Bauberichte ab 2019 - Seite 2 BB8221](https://www.modellundbahn.com/attachments/Image/BB8221.jpg)
![Bauberichte ab 2019 - Seite 2 BBAB8232](https://www.modellundbahn.com/attachments/Image/BBAB8232.jpg)
![Bauberichte ab 2019 - Seite 2 BBAB8226](https://www.modellundbahn.com/attachments/Image/BBAB8226.jpg)
![Bauberichte ab 2019 - Seite 2 BBAB8234](https://www.modellundbahn.com/attachments/Image/BBAB8234.jpg)

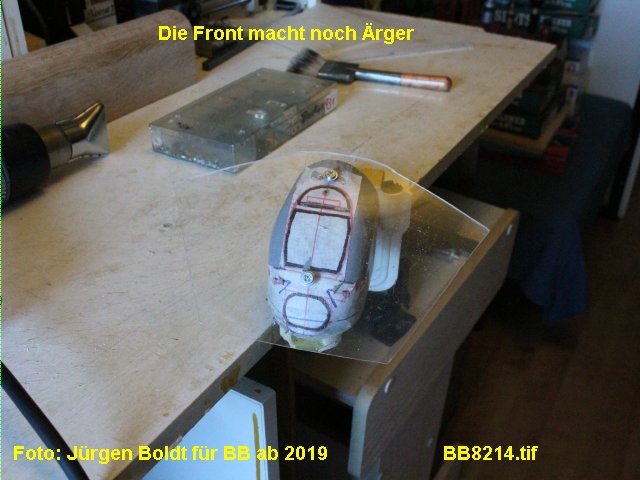

Mit der Plexiglasform ein Rückschlag – 2mm dicke war leider zu dick –so neues 1mm besorgt –das ging besser zu formen.
Dann machte die Säge nicht mehr mit – also neue bestellen und gleichzeitig auch ein gutes Heißluftgerät.

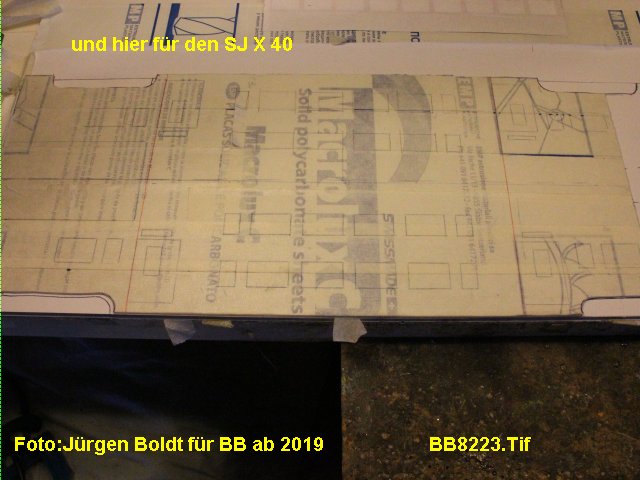

Also weiter mit dem SJ X40 und hier Bilder dazu .
![Bauberichte ab 2019 - Seite 2 BB8214_1](https://www.modellundbahn.com/attachments/Image/BB8214_1.jpg)
![Bauberichte ab 2019 - Seite 2 BB8219](https://www.modellundbahn.com/attachments/Image/BB8219.jpg)
![Bauberichte ab 2019 - Seite 2 BB8223](https://www.modellundbahn.com/attachments/Image/BB8223.jpg)
![Bauberichte ab 2019 - Seite 2 BBAB8236](https://www.modellundbahn.com/attachments/Image/BBAB8236.jpg)

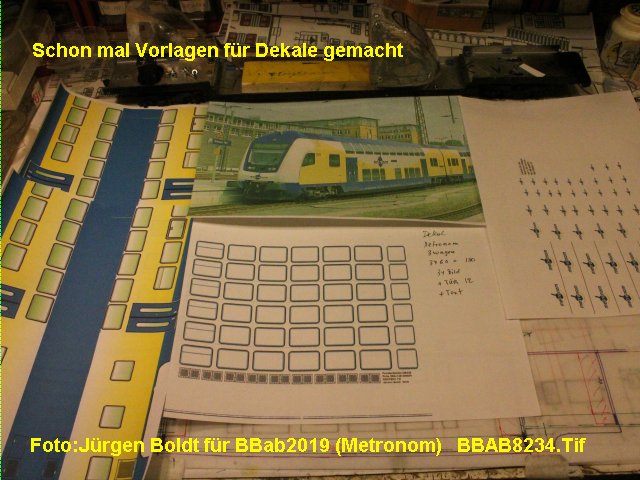

Weiter schon Zeichnungen gemacht für die Dekale die ich selber herstellen werde .
Dazu habe ich von der Firma Markus Niersberger (50321 Brühl) A4 Folie bestellt .
Bericht dazu dann später wenn ich die Dekale gemacht habe.
Noch ein Wort zu den Zeichnungen .
Da mein alter PC alle Programme für Zeichnungen hat – werde die Zeichnungen dort gemacht
–hat aber leider ein Speicher volymen von nur 12 MB - normal arbeite ich A-4 mit 150 DPI
–bei Dekalendruck sollte man aber mindesten 300 DPI verwenden .
Das ergibt dann eine Bildgröße von A5 Nun zu den Bildern der fertigen Dekale .
Das wäre es dann für heute.
![Bauberichte ab 2019 - Seite 2 Deka1](https://www.modellundbahn.com/attachments/Image/deka1.jpg)
![Bauberichte ab 2019 - Seite 2 Deka3](https://www.modellundbahn.com/attachments/Image/deka3.jpg)
![Bauberichte ab 2019 - Seite 2 Deka4](https://www.modellundbahn.com/attachments/Image/deka4.jpg)
Mit freundlichen Grüßen
Jürgen(S)
Der Mai macht alles Neu – so auch hier – da unser Haus mal wieder Farbe gebraucht –bin ich seid 3 Wochen dabei am Tage alles farblich wieder aufzuarbeiten ¾ ist fast fertig –also noch ne gute Woche dann dürfte es überstanden sein .Vielleicht dann paar Bilder ,wenn erwünscht .
Deshalb nicht viel Neues aus dem Hobbyzimmer . Dahingegen habe ich abends das Internet fleißig durchkämt,
um zu sehen was man noch so alles mit der Form machen kann.
Da Fenster und Türen durch Dekale wiedergegeben werden –könnte man auch den DB BR445 herstellen
– und auch Dosdo Wagen wie z.B. Bei der Metronom Bahn .
Ein großes Dankeschön auch an Sebastian Preschl ,der mir jede Menge Bilder vom BR445 gemacht hat .
Dazu aber mehr wenn ich das 2te Modell in Angriff nehme –ein 2teilger 445 .
Dazu schon mal Entwürfe …..
![Bauberichte ab 2019 - Seite 2 BB8221](https://www.modellundbahn.com/attachments/Image/BB8221.jpg)
![Bauberichte ab 2019 - Seite 2 BBAB8232](https://www.modellundbahn.com/attachments/Image/BBAB8232.jpg)
![Bauberichte ab 2019 - Seite 2 BBAB8226](https://www.modellundbahn.com/attachments/Image/BBAB8226.jpg)
![Bauberichte ab 2019 - Seite 2 BBAB8234](https://www.modellundbahn.com/attachments/Image/BBAB8234.jpg)
Mit der Plexiglasform ein Rückschlag – 2mm dicke war leider zu dick –so neues 1mm besorgt –das ging besser zu formen.
Dann machte die Säge nicht mehr mit – also neue bestellen und gleichzeitig auch ein gutes Heißluftgerät.
Also weiter mit dem SJ X40 und hier Bilder dazu .
![Bauberichte ab 2019 - Seite 2 BB8214_1](https://www.modellundbahn.com/attachments/Image/BB8214_1.jpg)
![Bauberichte ab 2019 - Seite 2 BB8219](https://www.modellundbahn.com/attachments/Image/BB8219.jpg)
![Bauberichte ab 2019 - Seite 2 BB8223](https://www.modellundbahn.com/attachments/Image/BB8223.jpg)
![Bauberichte ab 2019 - Seite 2 BBAB8236](https://www.modellundbahn.com/attachments/Image/BBAB8236.jpg)
Weiter schon Zeichnungen gemacht für die Dekale die ich selber herstellen werde .
Dazu habe ich von der Firma Markus Niersberger (50321 Brühl) A4 Folie bestellt .
Bericht dazu dann später wenn ich die Dekale gemacht habe.
Noch ein Wort zu den Zeichnungen .
Da mein alter PC alle Programme für Zeichnungen hat – werde die Zeichnungen dort gemacht
–hat aber leider ein Speicher volymen von nur 12 MB - normal arbeite ich A-4 mit 150 DPI
–bei Dekalendruck sollte man aber mindesten 300 DPI verwenden .
Das ergibt dann eine Bildgröße von A5 Nun zu den Bildern der fertigen Dekale .
Das wäre es dann für heute.
![Bauberichte ab 2019 - Seite 2 Deka1](https://www.modellundbahn.com/attachments/Image/deka1.jpg)
![Bauberichte ab 2019 - Seite 2 Deka3](https://www.modellundbahn.com/attachments/Image/deka3.jpg)
![Bauberichte ab 2019 - Seite 2 Deka4](https://www.modellundbahn.com/attachments/Image/deka4.jpg)
Mit freundlichen Grüßen
Jürgen(S)
Jürgen(S)- Forenbotschafter
Re: Bauberichte ab 2019
Hallo Jürgen,
es ist faszinierend, zuzuschauen, wie du deine Projekte angehst. Das sieht schon sehr gut aus.
Viele Grüße
Dieter
es ist faszinierend, zuzuschauen, wie du deine Projekte angehst. Das sieht schon sehr gut aus.
Viele Grüße
Dieter
didibuch- Detailliebhaber
Re: Bauberichte ab 2019
BB ab 2019 teil 6
Schon ist wieder eine Zeit vergangen – und es hat sich nicht viel getan bei dem jetzigen Projekt. Ja da Haus ist inzwischen fertig. Aber das mit Plexiglas zu arbeiten ist was Neues für mich. Biegen und bearbeiten mit Warmluftpistole ist ausgiebig getestet – dann das nächste Fragezeichen – kleben von Bauteilen. Der erste Versuch mit „Acrifix 0192 „ Kleber – und einer UV Lichtquelle war nicht gerade überzeugend – etwas schwer anzubringen und dauert lange bis es ausgehärtet ist.

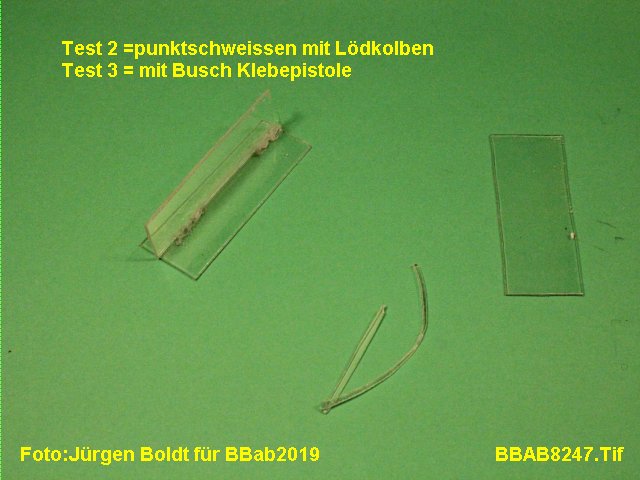

Die 2 te Tests – Punktschweißen mit dem Lötkolben . Aus dem gleichen Plexiglasmaterial was verbunden werden soll, werden kleine 1mm Streifen geschnitten und als „Schweißdraht „ verwenden. Das war schon eine bessere Art der Verbindung – und außerdem habe ich mir noch eine Klebepistole besorgt ( nach Gütetest war Bosch PKP18E die beste ) u.a. weil eine sehr kleine Düse der Kleber aufgetragen werden kann. (Test3)
Damit es aber sauber verarbeitet werden Kann – erstmal weitere Testarbeiten machen. (Übung macht bekanntlich den Meister )
Aber das macht bei guten 32 Grad (Tag und Nacht) nicht gerade Spaß Daher der nächste Bericht erst im August und dann kommen noch die Vorbereitungen auch dieses Jahr Sande zu besuchen .
Mit freundlichen Grüßen
Jürgen
![Bauberichte ab 2019 - Seite 2 BBAB8245](https://www.modellundbahn.com/attachments/Image/BBAB8245.jpg)
![Bauberichte ab 2019 - Seite 2 BBAB8247](https://www.modellundbahn.com/attachments/Image/BBAB8247.jpg)
Schon ist wieder eine Zeit vergangen – und es hat sich nicht viel getan bei dem jetzigen Projekt. Ja da Haus ist inzwischen fertig. Aber das mit Plexiglas zu arbeiten ist was Neues für mich. Biegen und bearbeiten mit Warmluftpistole ist ausgiebig getestet – dann das nächste Fragezeichen – kleben von Bauteilen. Der erste Versuch mit „Acrifix 0192 „ Kleber – und einer UV Lichtquelle war nicht gerade überzeugend – etwas schwer anzubringen und dauert lange bis es ausgehärtet ist.
Die 2 te Tests – Punktschweißen mit dem Lötkolben . Aus dem gleichen Plexiglasmaterial was verbunden werden soll, werden kleine 1mm Streifen geschnitten und als „Schweißdraht „ verwenden. Das war schon eine bessere Art der Verbindung – und außerdem habe ich mir noch eine Klebepistole besorgt ( nach Gütetest war Bosch PKP18E die beste ) u.a. weil eine sehr kleine Düse der Kleber aufgetragen werden kann. (Test3)
Damit es aber sauber verarbeitet werden Kann – erstmal weitere Testarbeiten machen. (Übung macht bekanntlich den Meister )
Aber das macht bei guten 32 Grad (Tag und Nacht) nicht gerade Spaß
Mit freundlichen Grüßen
Jürgen
![Bauberichte ab 2019 - Seite 2 BBAB8245](https://www.modellundbahn.com/attachments/Image/BBAB8245.jpg)
![Bauberichte ab 2019 - Seite 2 BBAB8247](https://www.modellundbahn.com/attachments/Image/BBAB8247.jpg)
Jürgen(S)- Forenbotschafter
Re: Bauberichte ab 2019
Hallo Jürgen - gefällt mir, wie du hier auch deine Versuchsreihen zur Bewältigung technischer Probleme zeigst. Da kann man nur lernen. Plexiglas ist auch mein "Angstgegner". Man muss sich tatsächlich Zeit nehmen, um die beste Verarbeitungstechnik herauszufinden. Für dich lohnt sich das natürlich besonders, weil du ja immer in Kleinserien fertigst. Eine erholsame Sommerpause wünscht Michael (maxl)
maxl- Forenurgestein
BB ab 2019 Teil 7
BB ab 2019 Teil 7
Neue Erfahrungen sammeln –dürfte als Überschrift heute richtig sein.
Da das arbeiten mit Plexiglas (jedenfalls für mich) ein neues Gebiet sind.

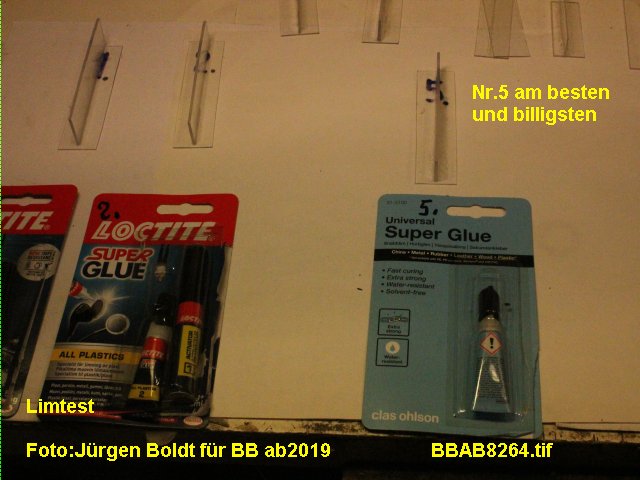

Dies betrifft insbesondere das Kleben, und deshalb habe ich mir jede Menge Typen besorgt und mehrere Test gemacht –wie das nächste Bild zeigt.
Die Kleber 1 bis 8 haben einen Preis per Tube zwischen 2 bis 9 €.
Nach meinen Test sind die 1,2 und 5 am besten. Wobei der billigste (NR.5) mit der Beste war.
Also kann es später mit dem Projekt weiter gehen .
![Bauberichte ab 2019 - Seite 2 BBAB8262](https://www.modellundbahn.com/attachments/Image/BBAB8262.jpg)
Nun –trotzdem auch bisschen weitergemacht. Nun die Triebwagen gebrauchen Pantografen (Stromabnehmer) Die gibt es zwar bei Sommerfeldt und bei MTH – fast der gleiche Preis rund 50 €. Das wäre dann schon 100€ per Triebwagen. Nun Basteln macht Spaß –deshalb habe ich die selber gemacht –wie die kommenden Bilder zeigen. Nun –Sommerzeit bedeutet das das Hobbytreiben nicht gerade auf Vollfahrt geht –mal sehen was sich bis Ende August getan hat.
Mit freundlichen Grüßen Jürgen(S)
![Bauberichte ab 2019 - Seite 2 BBAB8255](https://www.modellundbahn.com/attachments/Image/BBAB8255.jpg)
![Bauberichte ab 2019 - Seite 2 BBAB8261](https://www.modellundbahn.com/attachments/Image/BBAB8261.jpg)
Neue Erfahrungen sammeln –dürfte als Überschrift heute richtig sein.
Da das arbeiten mit Plexiglas (jedenfalls für mich) ein neues Gebiet sind.
Dies betrifft insbesondere das Kleben, und deshalb habe ich mir jede Menge Typen besorgt und mehrere Test gemacht –wie das nächste Bild zeigt.
Die Kleber 1 bis 8 haben einen Preis per Tube zwischen 2 bis 9 €.
Nach meinen Test sind die 1,2 und 5 am besten. Wobei der billigste (NR.5) mit der Beste war.
Also kann es später mit dem Projekt weiter gehen .
![Bauberichte ab 2019 - Seite 2 BBAB8262](https://www.modellundbahn.com/attachments/Image/BBAB8262.jpg)
Nun –trotzdem auch bisschen weitergemacht. Nun die Triebwagen gebrauchen Pantografen (Stromabnehmer) Die gibt es zwar bei Sommerfeldt und bei MTH – fast der gleiche Preis rund 50 €. Das wäre dann schon 100€ per Triebwagen. Nun Basteln macht Spaß –deshalb habe ich die selber gemacht –wie die kommenden Bilder zeigen. Nun –Sommerzeit bedeutet das das Hobbytreiben nicht gerade auf Vollfahrt geht –mal sehen was sich bis Ende August getan hat.
Mit freundlichen Grüßen Jürgen(S)
![Bauberichte ab 2019 - Seite 2 BBAB8255](https://www.modellundbahn.com/attachments/Image/BBAB8255.jpg)
![Bauberichte ab 2019 - Seite 2 BBAB8261](https://www.modellundbahn.com/attachments/Image/BBAB8261.jpg)
Jürgen(S)- Forenbotschafter
Re: Bauberichte ab 2019
Genau, Jürgen - Selberbasteln ist nicht nur viel kostengünstiger, es macht auch noch deutlich mehr Spaß! Meine Gratulation zu den Pantografen!
Du fragtest vor einiger Zeit nach Erfahrungen mit computergesteuerten Schneidemaschinen. Meine Tochter hat sich vor ca. zwei Wochen ein solches Gerät gekauft, den Cricut Maker. Die Schneideergebnisse sind beeindruckend. Zur Technik kann ich nicht wirklich etwas sagen, aber das Gerät schneidet problemlos jeden Umriss, der im PC erstellt wurde. Auch Falze sind möglich. Das Gerät selbst wirkt sehr durchdacht, lässt sich mit zahlreichen unterschiedlichen Werkzeugen für unterschiedlichste Materialien bestücken und ist auch im Design bestechend. Eine faszinierende Neuentwicklung, die natürlich auch für Modellbauer - speziell bei Kleinserien - hochinteressant sein dürfte!
Gruß Michael (maxl)
Du fragtest vor einiger Zeit nach Erfahrungen mit computergesteuerten Schneidemaschinen. Meine Tochter hat sich vor ca. zwei Wochen ein solches Gerät gekauft, den Cricut Maker. Die Schneideergebnisse sind beeindruckend. Zur Technik kann ich nicht wirklich etwas sagen, aber das Gerät schneidet problemlos jeden Umriss, der im PC erstellt wurde. Auch Falze sind möglich. Das Gerät selbst wirkt sehr durchdacht, lässt sich mit zahlreichen unterschiedlichen Werkzeugen für unterschiedlichste Materialien bestücken und ist auch im Design bestechend. Eine faszinierende Neuentwicklung, die natürlich auch für Modellbauer - speziell bei Kleinserien - hochinteressant sein dürfte!
Gruß Michael (maxl)
maxl- Forenurgestein
Re: Bauberichte ab 2019
Danke Michael
Hättest du mal einen Link wo deine Tochter den gekauft hat .werde es mir dann mal ansehen .
mfG
Jürgen(S)
Hättest du mal einen Link wo deine Tochter den gekauft hat .werde es mir dann mal ansehen .
mfG
Jürgen(S)
Jürgen(S)- Forenbotschafter
Re: Bauberichte ab 2019
Hallo Jürgen - meine Tochter ist z.Zt. außer Haus, also kann ich sie nicht fragen. Wenn du "circut maker" bei Google eingibst, purzeln dir die Angebote und Produktinfos nur so entgegen... Viel Spaß dabei!
Gruß Michael (maxl)
Gruß Michael (maxl)
maxl- Forenurgestein
BB ab 2019 Teil8
BB ab 2019 Teil8 (Floby 8-2019 )
Im letzten Teil hatte ich Test verschiedener Kleber durchgeführt. Jetzt geht es weiter mit zuschneiden der Plexiglasscheiben für die kommenden Projekte.
Und ein neuer Versuch die Fronten herzustellen –wie die Bilder zeigen.
Für die deutschen Projekte gebrauche ich auch neue Drehgestelle – da diese mit dem Görlitz IX Drehgestelle ausgerüstet sind.
Also eine neue Gussform machen, wie die letzten Bilder zeigen.
Dazu dann aber mehr im nächsten Bericht, da ich auf neues Riesin Gießmaterial warte.
Mit freundlichen Grüßen
Jürgen(S)
![Bauberichte ab 2019 - Seite 2 BBAB8264](https://www.modellundbahn.com/attachments/Image/BBAB8264.jpg)
![Bauberichte ab 2019 - Seite 2 BBAB8265](https://www.modellundbahn.com/attachments/Image/BBAB8265.jpg)
![Bauberichte ab 2019 - Seite 2 BBAB8271](https://www.modellundbahn.com/attachments/Image/BBAB8271.jpg)
![Bauberichte ab 2019 - Seite 2 BBAB8283](https://www.modellundbahn.com/attachments/Image/BBAB8283.jpg)
![Bauberichte ab 2019 - Seite 2 BBAB8288](https://www.modellundbahn.com/attachments/Image/BBAB8288.jpg)

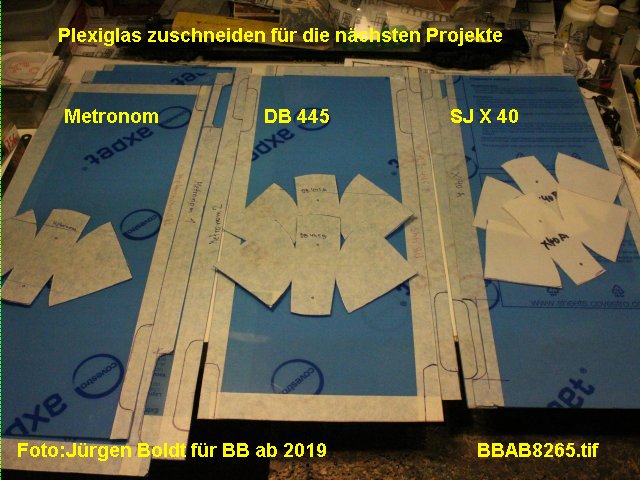

Im letzten Teil hatte ich Test verschiedener Kleber durchgeführt. Jetzt geht es weiter mit zuschneiden der Plexiglasscheiben für die kommenden Projekte.

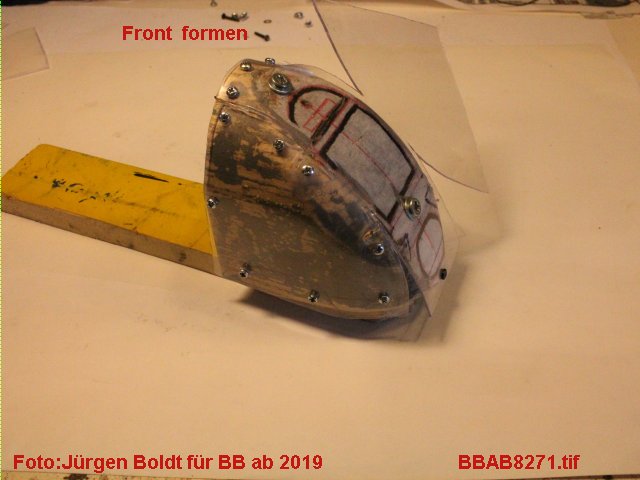

Und ein neuer Versuch die Fronten herzustellen –wie die Bilder zeigen.

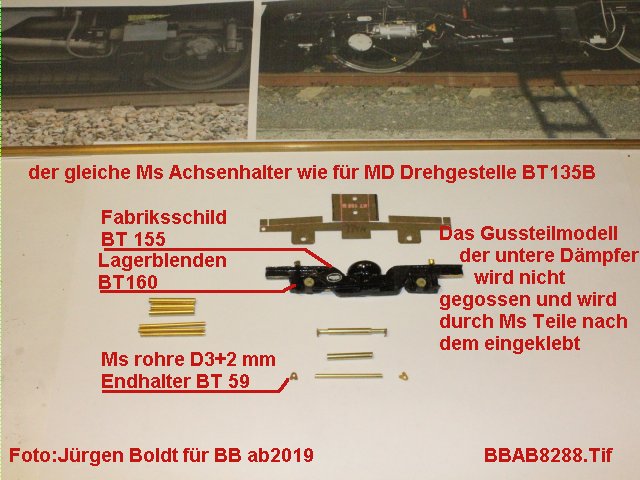

Für die deutschen Projekte gebrauche ich auch neue Drehgestelle – da diese mit dem Görlitz IX Drehgestelle ausgerüstet sind.

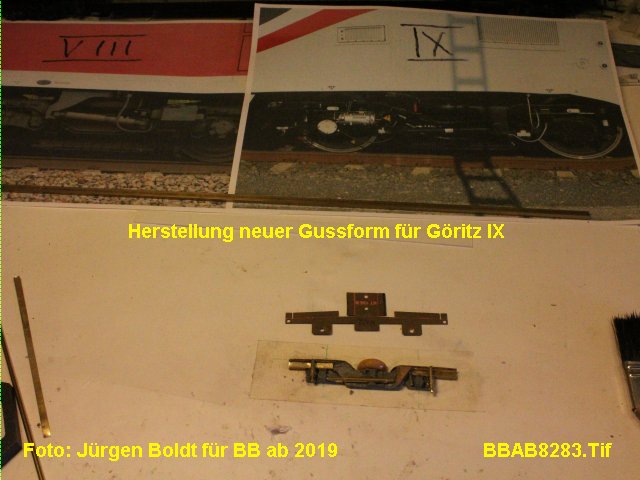

Also eine neue Gussform machen, wie die letzten Bilder zeigen.
Dazu dann aber mehr im nächsten Bericht, da ich auf neues Riesin Gießmaterial warte.
Mit freundlichen Grüßen
Jürgen(S)
![Bauberichte ab 2019 - Seite 2 BBAB8264](https://www.modellundbahn.com/attachments/Image/BBAB8264.jpg)
![Bauberichte ab 2019 - Seite 2 BBAB8265](https://www.modellundbahn.com/attachments/Image/BBAB8265.jpg)
![Bauberichte ab 2019 - Seite 2 BBAB8271](https://www.modellundbahn.com/attachments/Image/BBAB8271.jpg)
![Bauberichte ab 2019 - Seite 2 BBAB8283](https://www.modellundbahn.com/attachments/Image/BBAB8283.jpg)
![Bauberichte ab 2019 - Seite 2 BBAB8288](https://www.modellundbahn.com/attachments/Image/BBAB8288.jpg)
Jürgen(S)- Forenbotschafter
BB ab 2019 Teil 9
BB ab 2019 Teil 9 (Floby 9-2019 )
Ja es geht weiter hier im Bericht ….
Da ich eine kleine Bestellung erhielt – Drehgestell Gussteile für den MAK Triebwagen zu machen – ist diesmal das Thema – Herstellung von Drehgestellen , denn auch die neuen Dostowagen gebrauchen neue Drehgestelle für bis zu 200km/h – Görlitz IX .
Anbei also die Bilder hierzu (sowie auch was schon mal hergestellt wurde )
Auch was außer den Gussteilen noch gebraucht wird – u.a. auch die Ms Teile von Moog ,sowie auch Räder von Lenz –so das eine Stromabnahme für die Wagen gewährleistet ist .
Weiter geht es dann im Oktober mit dem nächsten Bericht.
Mit freundlichen Grüßen
Jürgen(S)
![Bauberichte ab 2019 - Seite 2 BBAB8297_1](https://www.modellundbahn.com/attachments/Image/BBAB8297_1.jpg)
![Bauberichte ab 2019 - Seite 2 BBAB8298](https://www.modellundbahn.com/attachments/Image/BBAB8298.jpg)
MAK Drehgestell
![Bauberichte ab 2019 - Seite 2 BOGI8306](https://www.modellundbahn.com/attachments/Image/BOGI8306.jpg)
![Bauberichte ab 2019 - Seite 2 BOGI8307_1](https://www.modellundbahn.com/attachments/Image/BOGI8307_1.jpg)
![Bauberichte ab 2019 - Seite 2 BOGI8310](https://www.modellundbahn.com/attachments/Image/BOGI8310.jpg)
![Bauberichte ab 2019 - Seite 2 BOGI8312](https://www.modellundbahn.com/attachments/Image/BOGI8312.jpg)
![Bauberichte ab 2019 - Seite 2 BOGI8314](https://www.modellundbahn.com/attachments/Image/BOGI8314.jpg)
![Bauberichte ab 2019 - Seite 2 BOGI8315](https://www.modellundbahn.com/attachments/Image/BOGI8315.jpg)
![Bauberichte ab 2019 - Seite 2 BOGI8317_1](https://www.modellundbahn.com/attachments/Image/BOGI8317_1.jpg)
![Bauberichte ab 2019 - Seite 2 BOGI8319](https://www.modellundbahn.com/attachments/Image/BOGI8319.jpg)
![Bauberichte ab 2019 - Seite 2 GIX8294](https://www.modellundbahn.com/attachments/Image/GIX8294.jpg)
Das Vorbildfoto von der INFO Seite von Görlitz
Ja es geht weiter hier im Bericht ….
Da ich eine kleine Bestellung erhielt – Drehgestell Gussteile für den MAK Triebwagen zu machen – ist diesmal das Thema – Herstellung von Drehgestellen , denn auch die neuen Dostowagen gebrauchen neue Drehgestelle für bis zu 200km/h – Görlitz IX .
Anbei also die Bilder hierzu (sowie auch was schon mal hergestellt wurde )
Auch was außer den Gussteilen noch gebraucht wird – u.a. auch die Ms Teile von Moog ,sowie auch Räder von Lenz –so das eine Stromabnahme für die Wagen gewährleistet ist .
Weiter geht es dann im Oktober mit dem nächsten Bericht.
Mit freundlichen Grüßen
Jürgen(S)
![Bauberichte ab 2019 - Seite 2 BBAB8297_1](https://www.modellundbahn.com/attachments/Image/BBAB8297_1.jpg)
![Bauberichte ab 2019 - Seite 2 BBAB8298](https://www.modellundbahn.com/attachments/Image/BBAB8298.jpg)
MAK Drehgestell
![Bauberichte ab 2019 - Seite 2 BOGI8306](https://www.modellundbahn.com/attachments/Image/BOGI8306.jpg)
![Bauberichte ab 2019 - Seite 2 BOGI8307_1](https://www.modellundbahn.com/attachments/Image/BOGI8307_1.jpg)
![Bauberichte ab 2019 - Seite 2 BOGI8310](https://www.modellundbahn.com/attachments/Image/BOGI8310.jpg)
![Bauberichte ab 2019 - Seite 2 BOGI8312](https://www.modellundbahn.com/attachments/Image/BOGI8312.jpg)
![Bauberichte ab 2019 - Seite 2 BOGI8314](https://www.modellundbahn.com/attachments/Image/BOGI8314.jpg)
![Bauberichte ab 2019 - Seite 2 BOGI8315](https://www.modellundbahn.com/attachments/Image/BOGI8315.jpg)
![Bauberichte ab 2019 - Seite 2 BOGI8317_1](https://www.modellundbahn.com/attachments/Image/BOGI8317_1.jpg)
![Bauberichte ab 2019 - Seite 2 BOGI8319](https://www.modellundbahn.com/attachments/Image/BOGI8319.jpg)
![Bauberichte ab 2019 - Seite 2 GIX8294](https://www.modellundbahn.com/attachments/Image/GIX8294.jpg)
Das Vorbildfoto von der INFO Seite von Görlitz
Jürgen(S)- Forenbotschafter
Re: Bauberichte ab 2019
Ich muss wirklich immer wieder sagen: wenn ich nur einen Teil DEINES Bauniveaus und Deiner Energie erreichen kann, bin ich schon glücklich. Das fertige Gestell sieht klasse aus.
Frank Kelle- Admin
Re: Bauberichte ab 2019
Hallo Frank
vielen Dank für deine nette Bewertung .
mfG
Jürgen (S)
vielen Dank für deine nette Bewertung .
mfG
Jürgen (S)
Jürgen(S)- Forenbotschafter
Seite 2 von 3 • 1, 2, 3
![-](https://i.servimg.com/u/f84/18/15/74/98/tabs_l10.gif)
» Bauberichte ab 2017
» fertige Bauberichte
» Bauberichte "Azteken, Maya und Co..."
» Bayerische S 3/6 OcCre Baukasten Bauberichte
» Reisebericht Herbst 2017
» fertige Bauberichte
» Bauberichte "Azteken, Maya und Co..."
» Bayerische S 3/6 OcCre Baukasten Bauberichte
» Reisebericht Herbst 2017
Seite 2 von 3
Befugnisse in diesem Forum
Sie können in diesem Forum nicht antworten
