Metal Earth/Iconix Yamato

Hallo,

mir macht es viel Spaß diese Schiffchen aus Metall zu bauen.
Und das Ergebins bei der USS Arizona hat mich echt begeistert.
Deshalb habe ich gleich mal nach Nachschub ausschau gehalten.
Fündig geworden bin ich damit:



Ich wußte nicht, das es die auch in nicht ganz so klein gibt.
Aber wer befürchtet das die Teile hier größer sind, den kann ich beruhigen.
Die meisten Teile sind genau so klein wie bei der Arizona. Es sind nur viel mehr

Wenn man Die Schachtel öffnet findet man das:

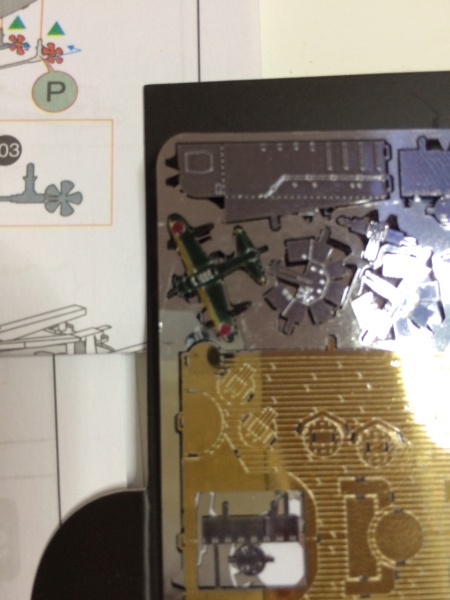

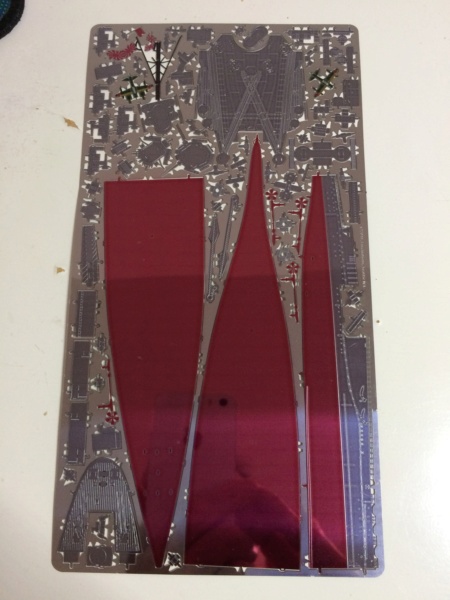

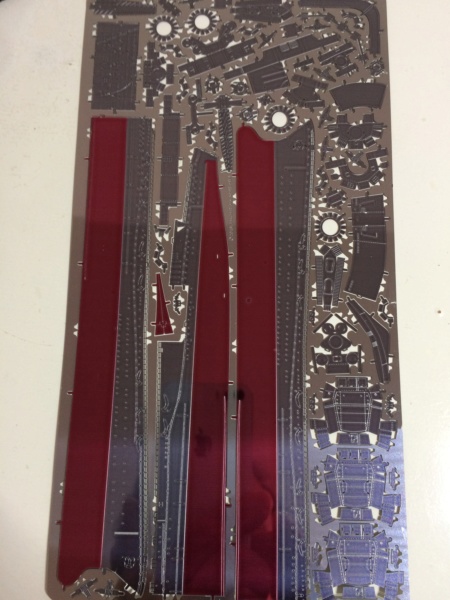

Der Bausatz besteh aus drei Platinen Die Platinen sind ca 21 cm lang. Zum Teil sind die Teile sogar bedruckt







Leider etwas unscharf, aber ich hoffe man kann erkennen, wie fein auch der Druck auf den Teilen ist.



Die Rohre für die schwere Artillerie sind als gedrehte Metallrohre mit dabei:



Was nicht fehlen darf ist natürlich die Anleitung.
Die besteht hier aus vier zweiseitig bedruckten Blättern:



Das wird bestimmt wieder eine schöne Beschäfftigung geben

Gruß
Klaus

Danke für die Vorstellung.
Sieht interessant aus.

Da fällt mir ein, dass ich noch mein Riesenrad zu Ende bringen muss

schaut sehr filigran aus......was ist denn das dann für in Maßstab, ist der bei allen Schiffsmodellen gleich, sprich passen die dann später maßstäblich zusammen?

Leider gibt es keine Angaben zum Maßstab. Aber die "großen" Modelle haben sicher einen anderen Maßstab als die kleinen wie z.B. die USS Arizona. Aber ob alle großen Modelle oder alle Kleinen den selben Maßstab haben kann ich leider nicht sagen.

danke Dir Klaus
Sind die eher 1:700 oder 1:1250
Bitte gib mal einfach die Gesamtlänge der Metall-Yamato an, dann kann ich ja rechnen oder es zumindest versuchen

Original:
Länge: 263 m
Breite: 39 m

Hallo Michael,

auf der Packung steht nichts von der Größe. Aber die zwei Teile, aus der die Rumpfwände zusammen gesetzt werden, sind jeweils 15 cm lang. Dann sollte das fertige Modell ungefähr 30 cm werden.

Gruß
Klaus

Danke für die Info, ich schaue Dir eh zu bis das Teil aus der Werft kommt....dann messen wir nochmal nach.....viel Spass derweil

Ich war schon von der Arizona begeistert. Den Bau habe ich mal bei FB beobachtet, Genial
Ich hocke mich mal dazu

Hallo alle miteinander,

ich habe inzwischen angefangen zu bauen. Ich will keinen extra Thread für den Baubericht auf machen.
Kann man diesen hier umbenennen?

Hier sind die ersten Bilder. Los gehts mit den Aufbauten:







Die ersten Flak werden aufgestellt:





Damit ist der erste Aufbau fertig.

Weiter geht's mit dem mittleren Teil. Das ist vieleicht das Schwierigste.

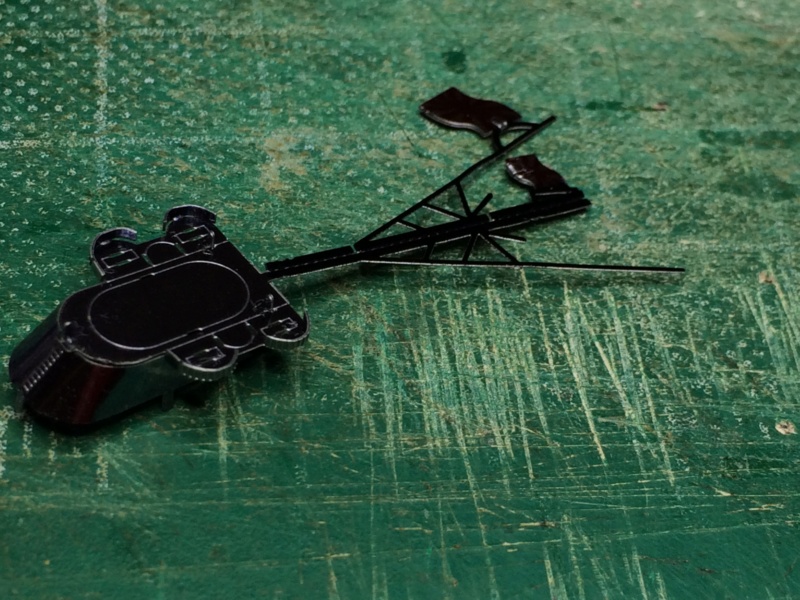

Der Mast muss in der Mitte geknickt werden, aber diese Antennen sind sehr filigran.

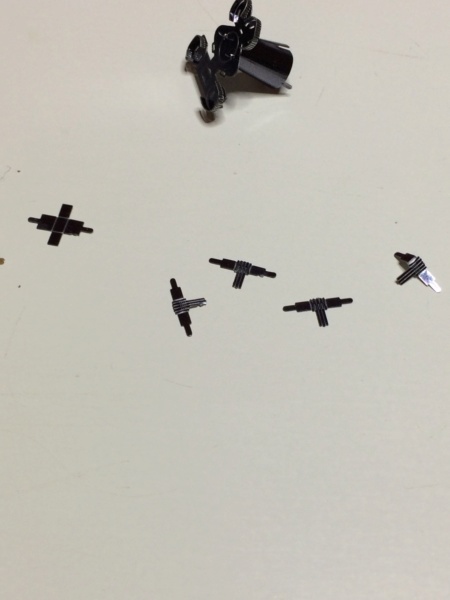

Als erstes wurden die Flaggen gefaltet.

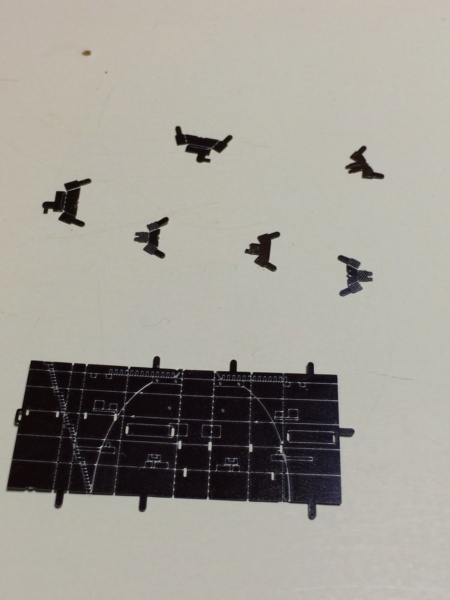

Und die Wände aufgerichtet:





Dann wurde das Deck auf seinen Unterbau gesetzt:



Scheinwerfer dürfen nicht fehlen. Hier sind auch die gefalteten Flaggen zu sehn.





Weiter geht's im nächsten Post.

Hier geht's weiter.

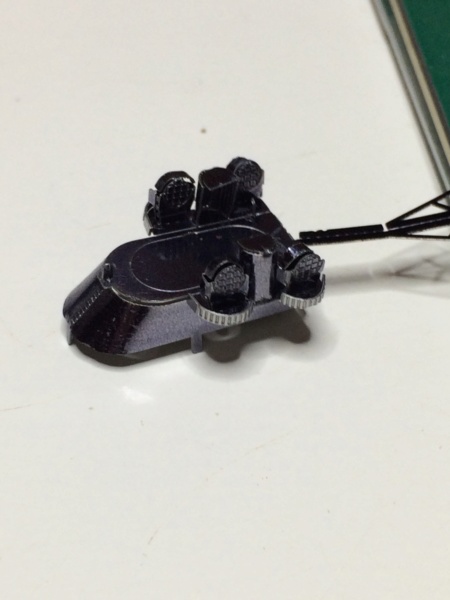

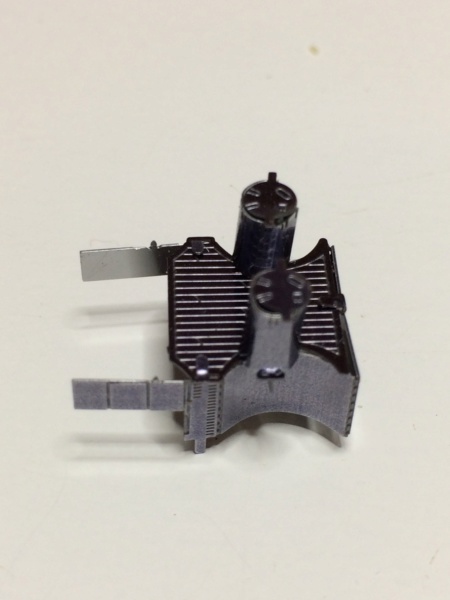

Der Schornstein war als nächstes dran.



Laut Anleitung sollte der Mast vorher aufgerichtet werden.
aber ich dachte das er nur im weg ist.
Deshalb kommt das erst später.

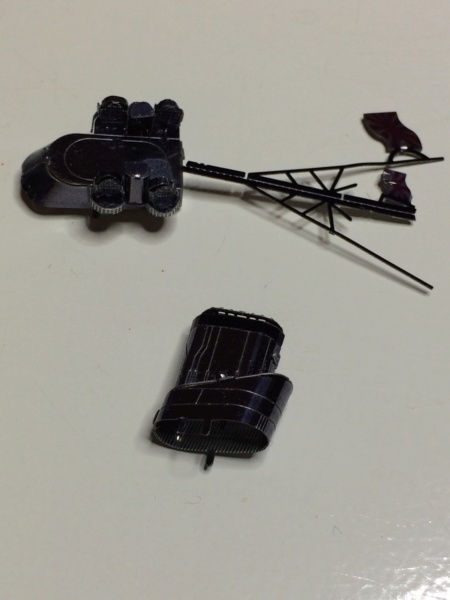

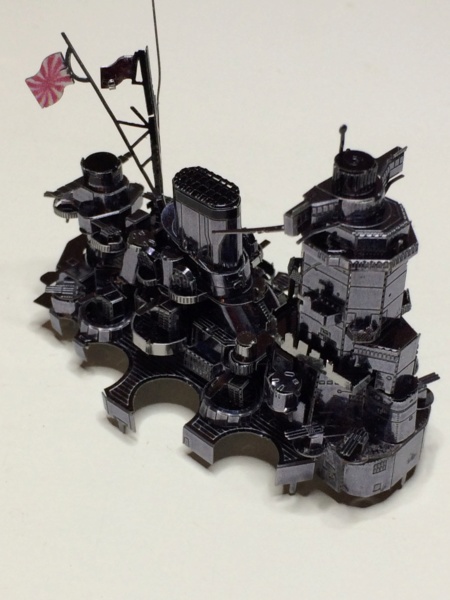

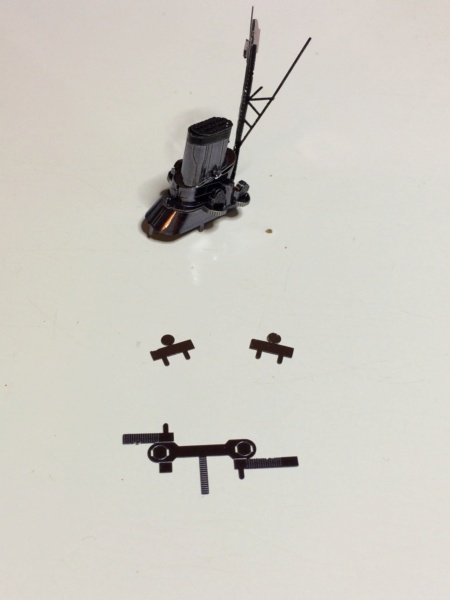

Nachdem der Schornstein steht habe ich auch den Mast aufgerichtet.
Es war eine sehr fummelige Arbeit den Mast in der Mitte zu knicken.
Aber letztendlich habe ich es geschafft

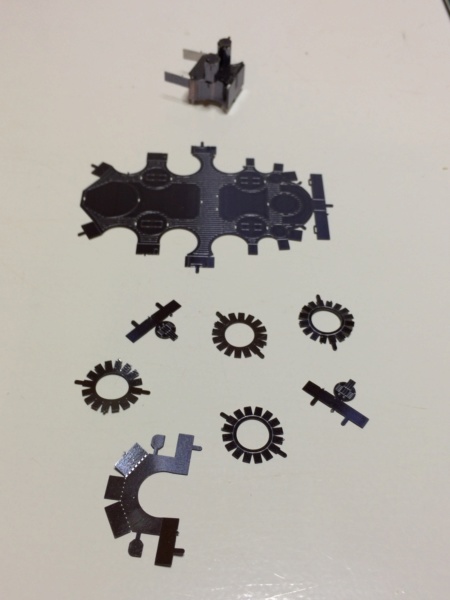

weiter ging's mit Kleinteilen und einem weiteren Deck.





Das wurde dann an dem Vorherigen befestigt.

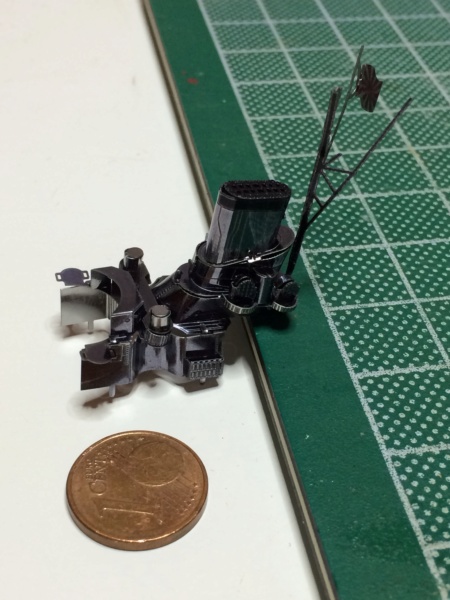

Mal ein Größenvergleich daneben. Wie weiter oben schon erwähnt sind die Teile auch hier sehr klein



Weiter geht's im nächsten Post

Weiter geht's.

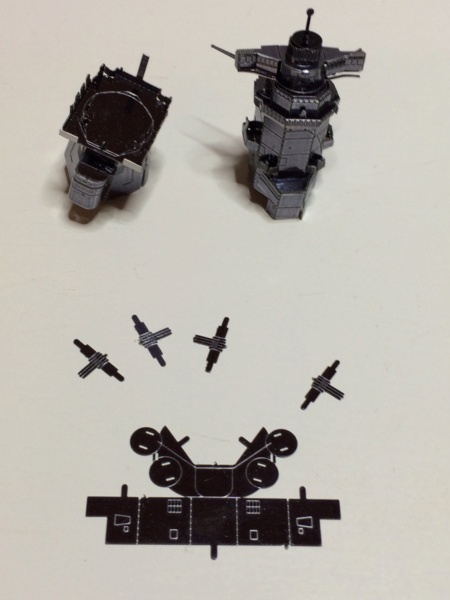

Nun ist der große Turmaufbau dran. Los gehts mit dem oberen Entfernungsmesser.

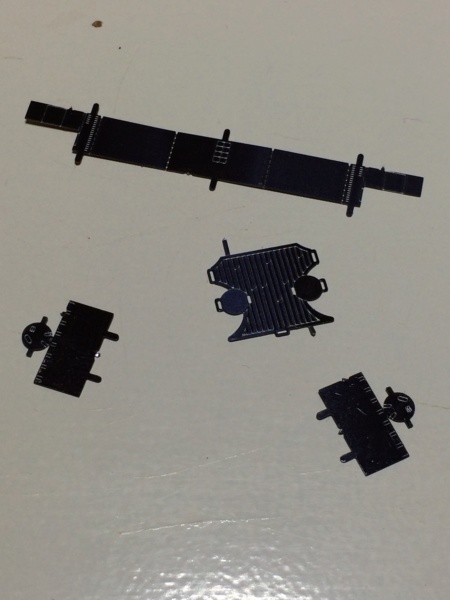

Dann mußten Balkone an der Wand montiert werden,
und alles zu einem Stück verbunden werden.
Dabei ist eines der Teile für einen Balkon verschwunden.
Aber es war glücklicherweise ein Ersatzbalkon dabei







Und der Unterbau für diesen Turm.



Wieder mit ein paar Flak.

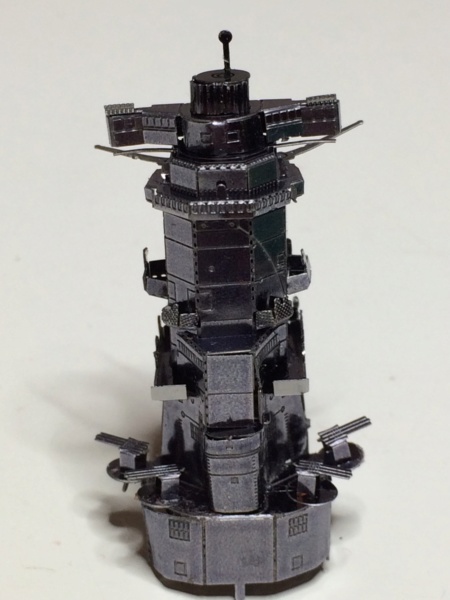

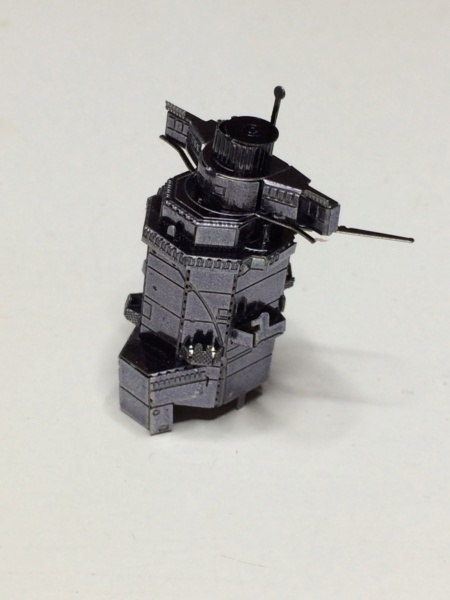

Hier ist der Turm schon fertig.





Bis jetzt gab es keine größeren Schwiergikeiten.
Es sind wieder sehr viele Details dargestellt. Und alles passt gut zusammen.

Das war's für heute.

Gruß
Klaus

Hallo,

ich habe zwischendurch wieder ein bisschen Zeit gefunden hier weiter zu bauen.

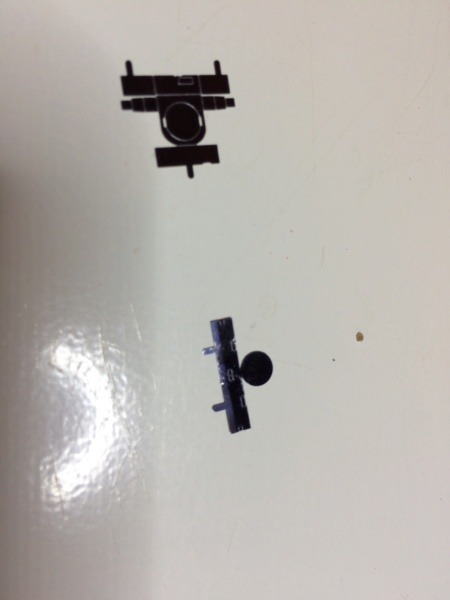

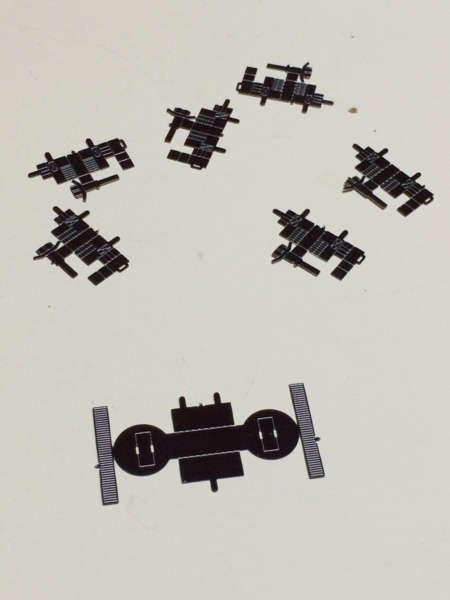

Weiter gehts mit ein paar Aufbauten:

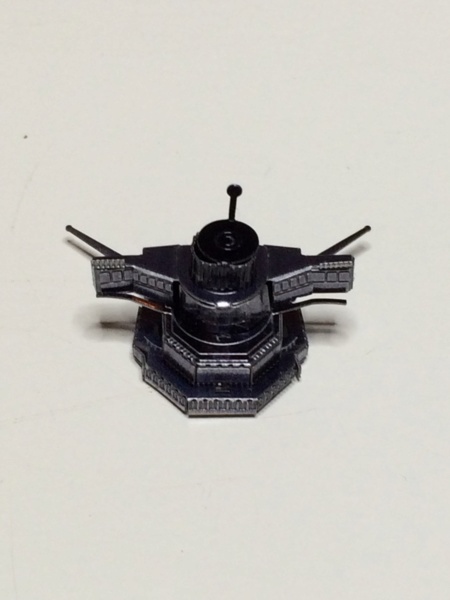

Leider weiß ich nicht, was das für Türme sind:



Dann war das Deck, auf dem alle Aufbauten stehen, dran:





Langsam wird das Kaliber größer. Ist das wohl die leichte Artillerie oder die schwere Flak?

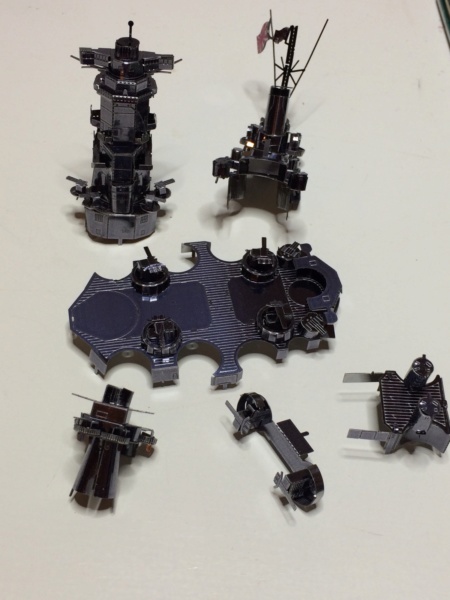

Jetzt mussten diese ganzen Aufbauten ...



... zusammen gebaut werden. Das hat mich einige Nerven gekostet.
Es ging sehr eng zu, und man ist an manche Stellen nur sehr schwer ran gekommen,
um die Befestigungsnippel zu drehen. Aber irgendwann war's dann geschafft. Das kam dabei heraus:



Als nächstes kommt die ganz großen Kanonen an die Reihe. Aber dazu mehr beim nächsten mal.

Gruß
Klaus

Ganz große Klasse die Kleine.
Finde es immer wieder toll was man doch an Details einbauen kann bei den Bausätzen.
Hoffe die Finger sind noch nicht verknotet

Hallo,

hier ist lange nichts passiert. Aber jetzt geht es weiter.

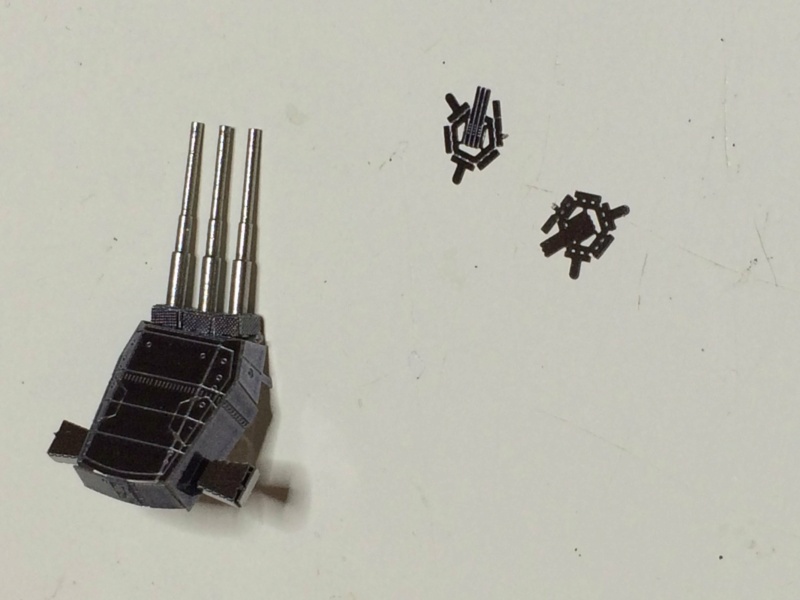

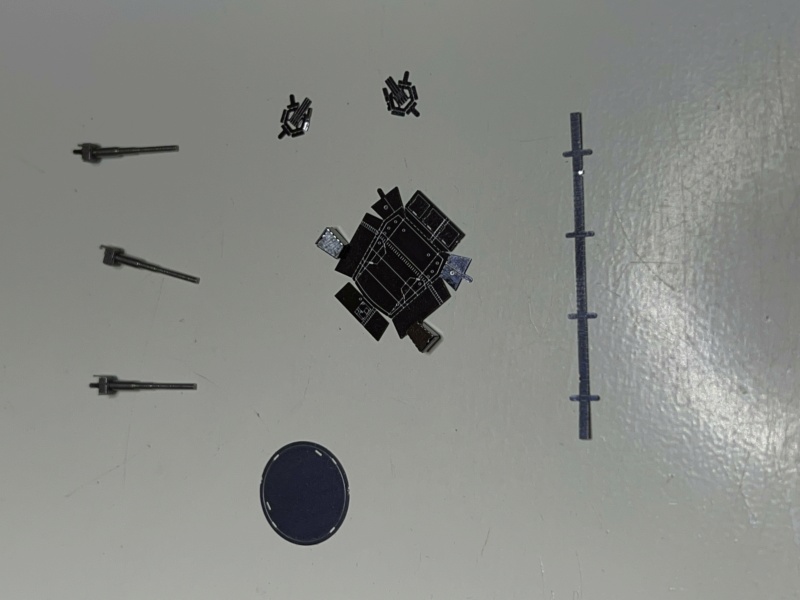

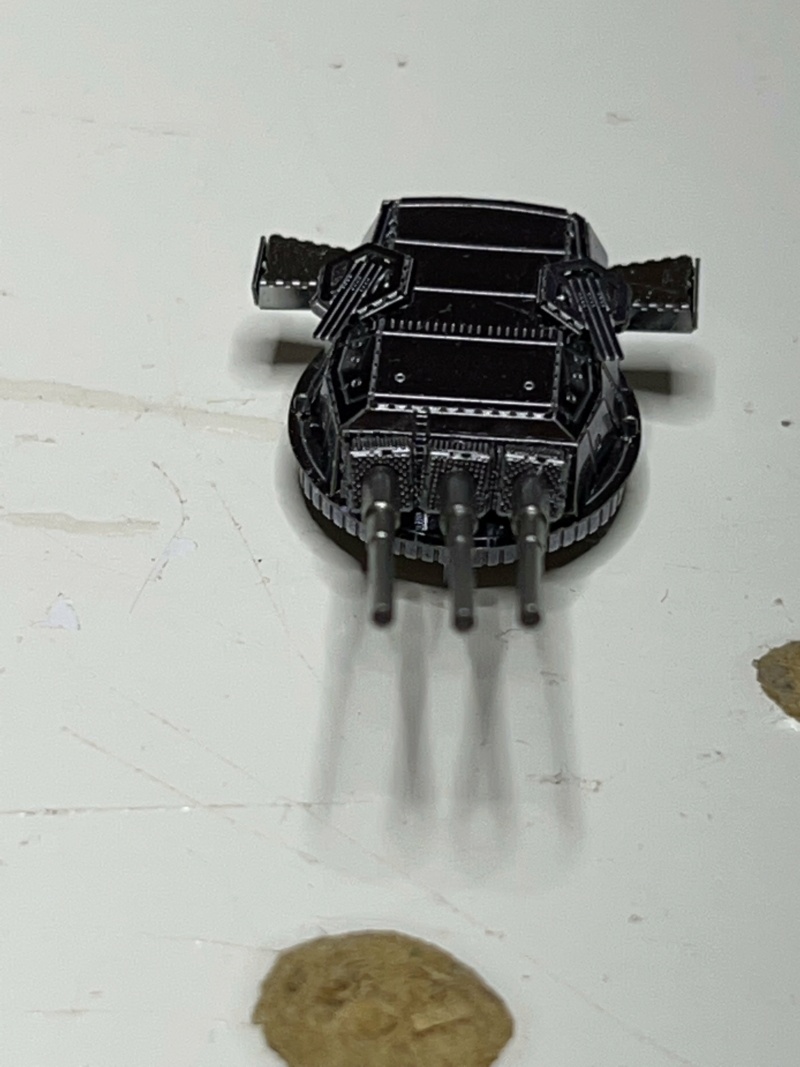

Wie schon angekündigt kommen jetzt die großen Kanonen.









Und die mittlere Artillerie. Oder ist das auch noch Schwere?

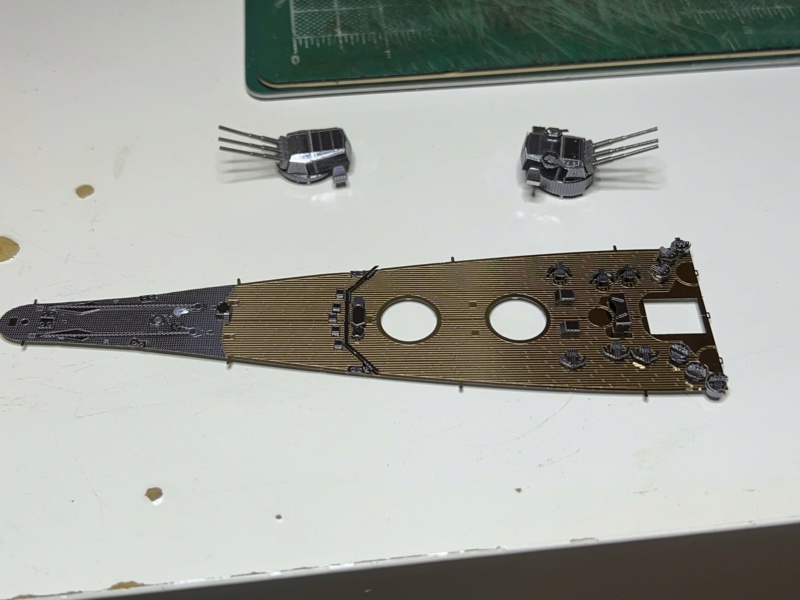

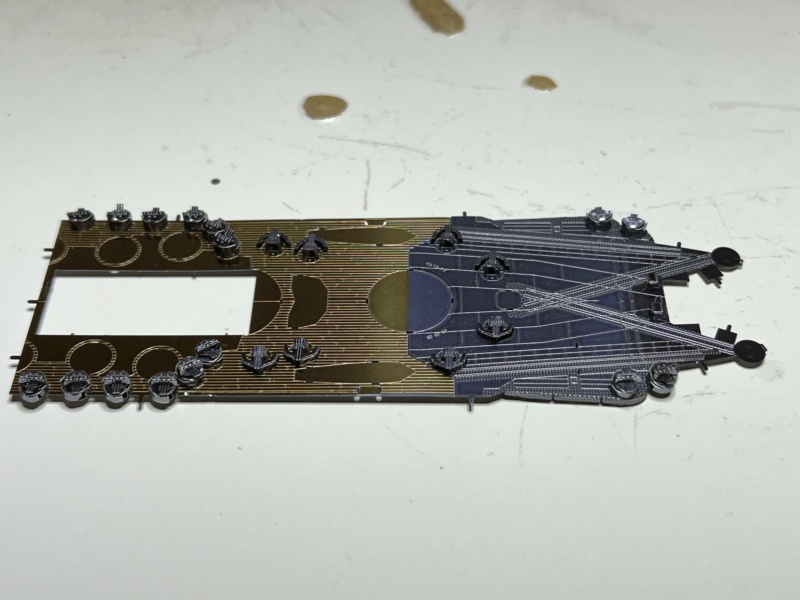

Jetzt geht es ans Deck. Zuerst das Vorderdeck.



Nahaufnahme der schweren Luftabwehr.

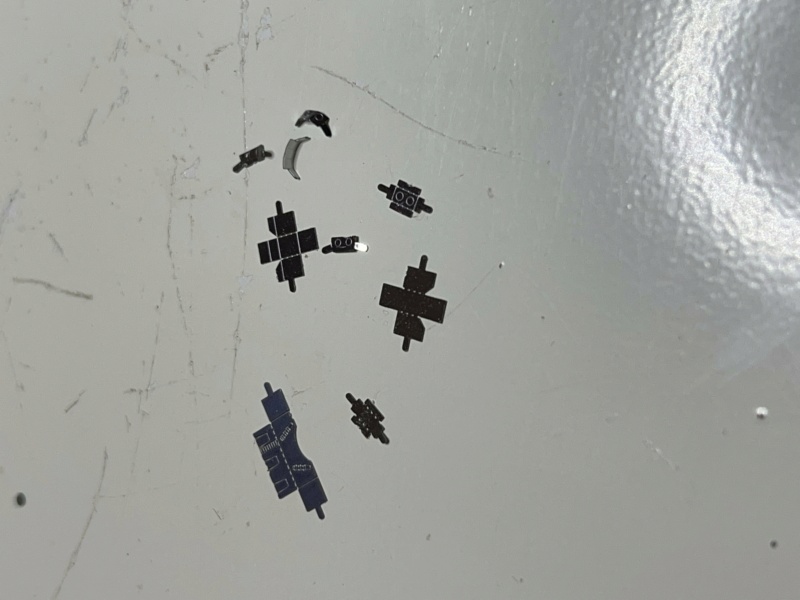

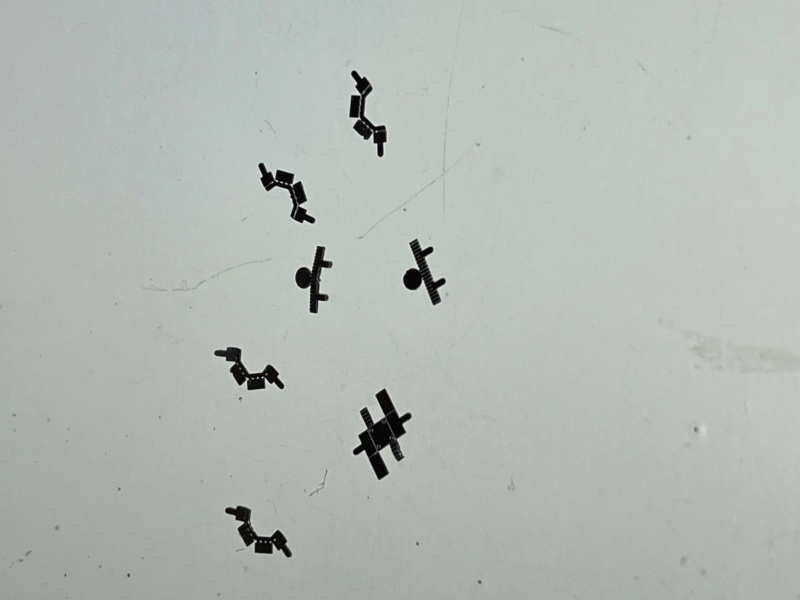

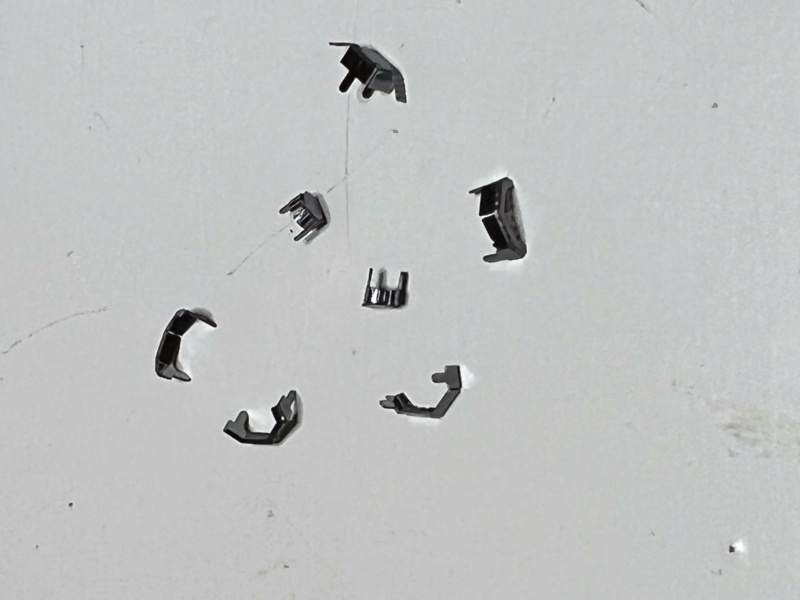

Und Kleinteile:











Hier ist der Kleinkram schon montiert.

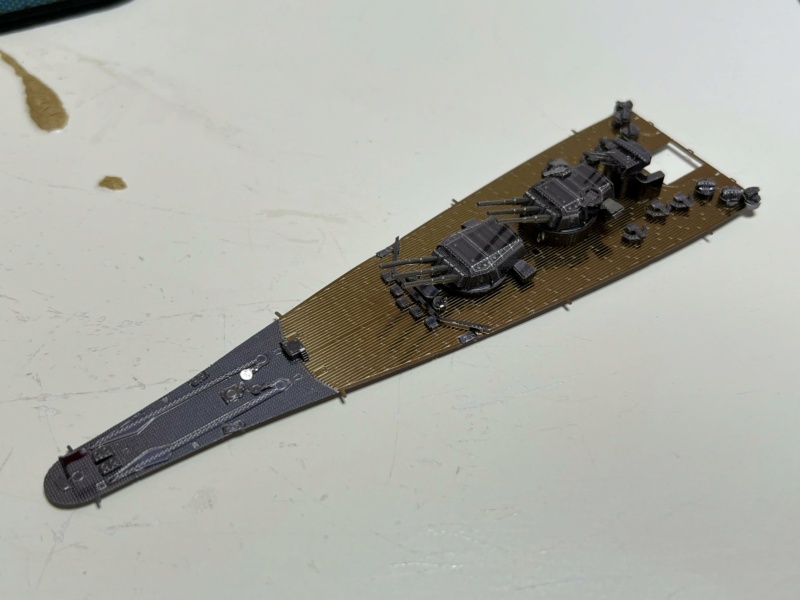

Und das Vorderdeck ist fertig



Gleich geht's noch weiter.

Wie schnell doch so ein Jahr vergeht...

Eine sehr feine Arbeit die du hier zeigst, Klaus!

Hallo Klaus, das sind ja alles absolute Winzlinge, auch die "großen" Drillingstürme. Hast Du für solche Metallarbeiten eine besondere Biegelehre oder ein spezielles Werkzeug in Verwendung?

Weiter geht's mit dem Achterdeck.

Zuerst kam der Hangar dran.


Und die Beiboote.


Ein Teil des Decks wird verstärkt.

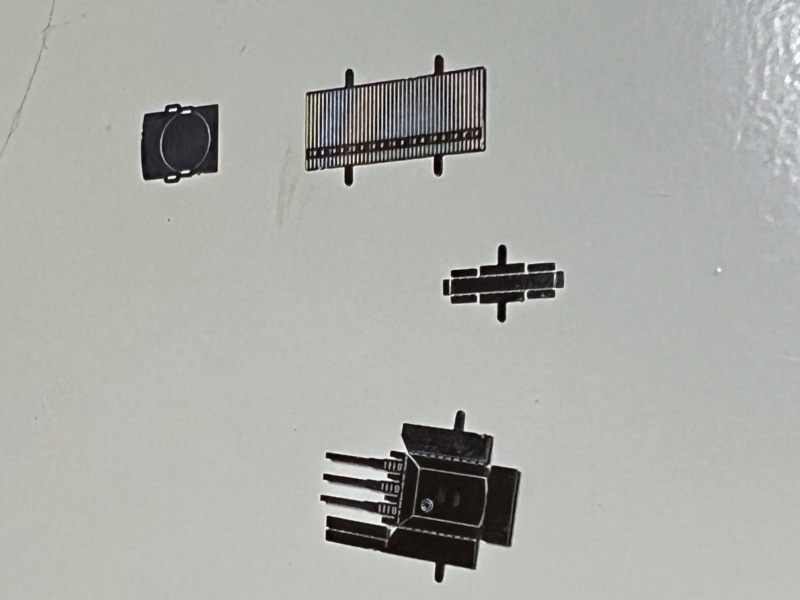

Dann kommt wieder Kleinkram.

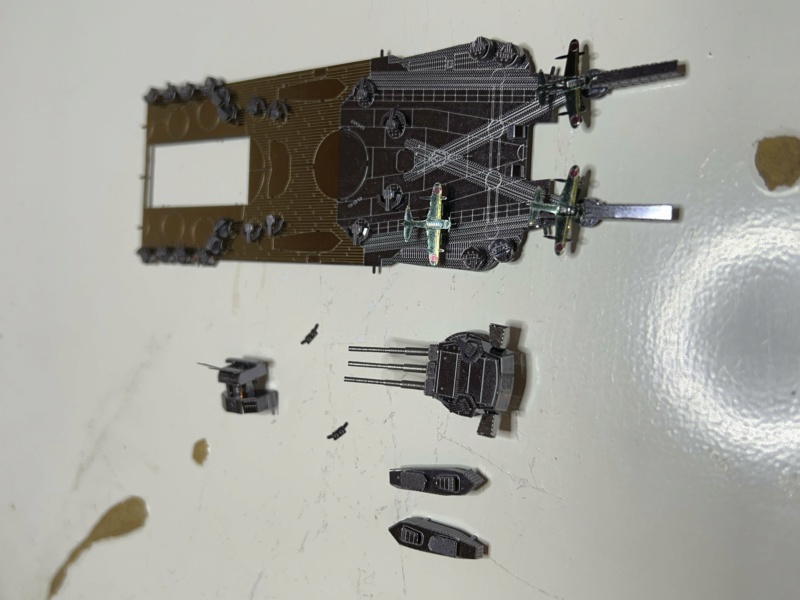

Die Kanonen dürfen natürlich nicht fehlen.

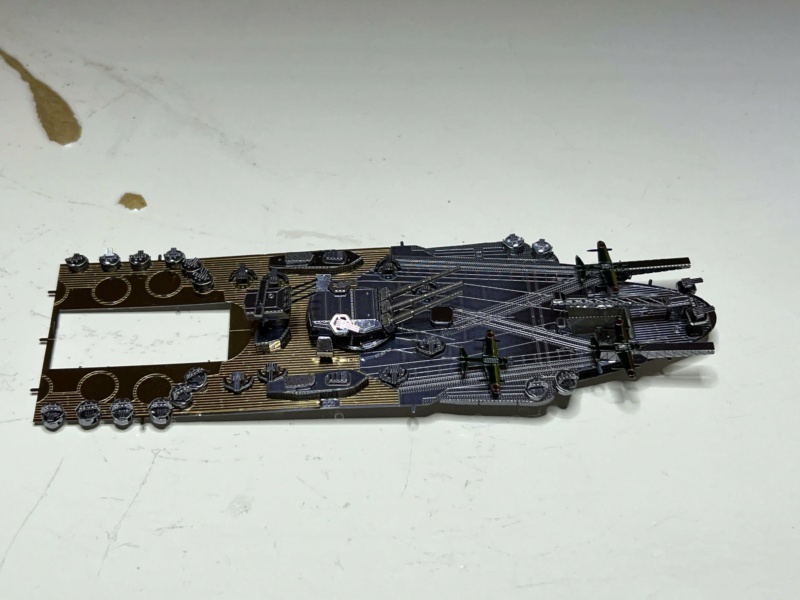

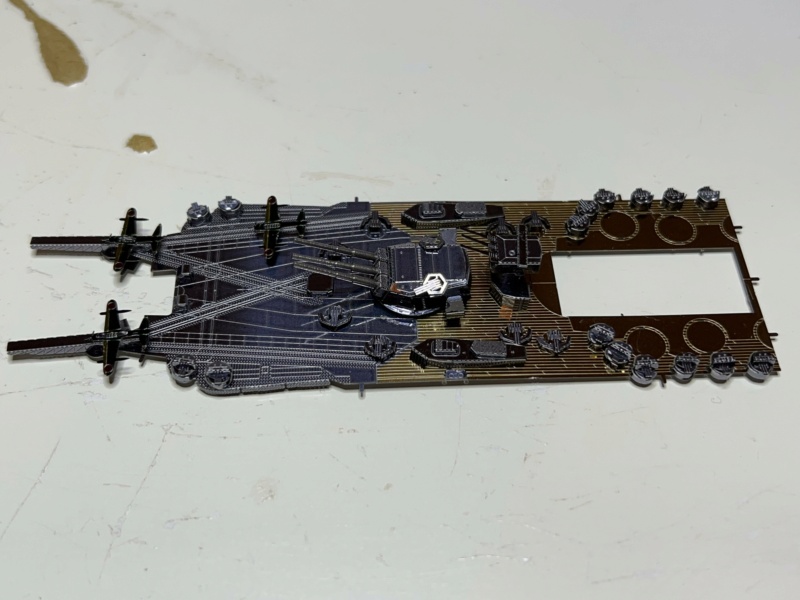

Mit befestigtem Hangardeck, oder wie das heißt.

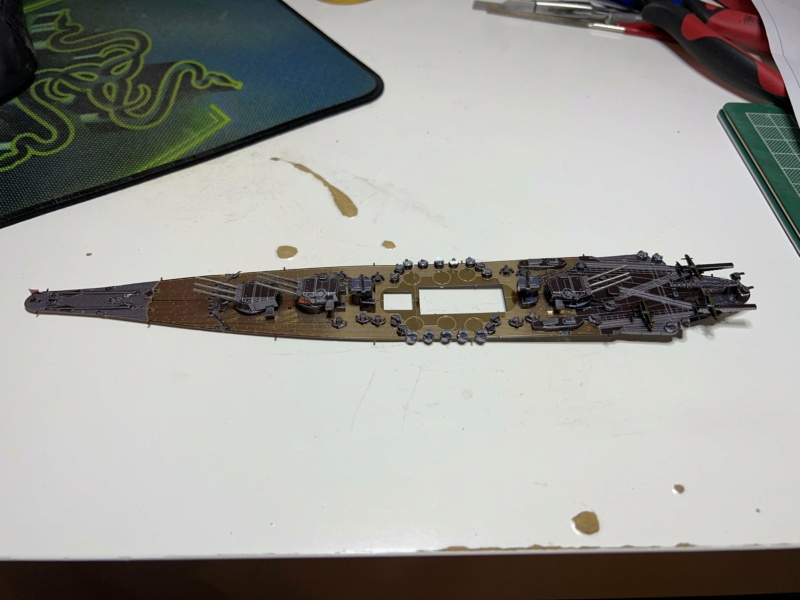

Damit ist das Achterdeck auch fertig. Jetzt werden die zwei Decks miteinander verbunden.


Die werden zuerst nur durch drei Laschen zusammengehalten, was die Sache etwas wackelig macht. Aber mit den Aufbauten wird das ganze recht stabil, und es wackelt nichts mehr.

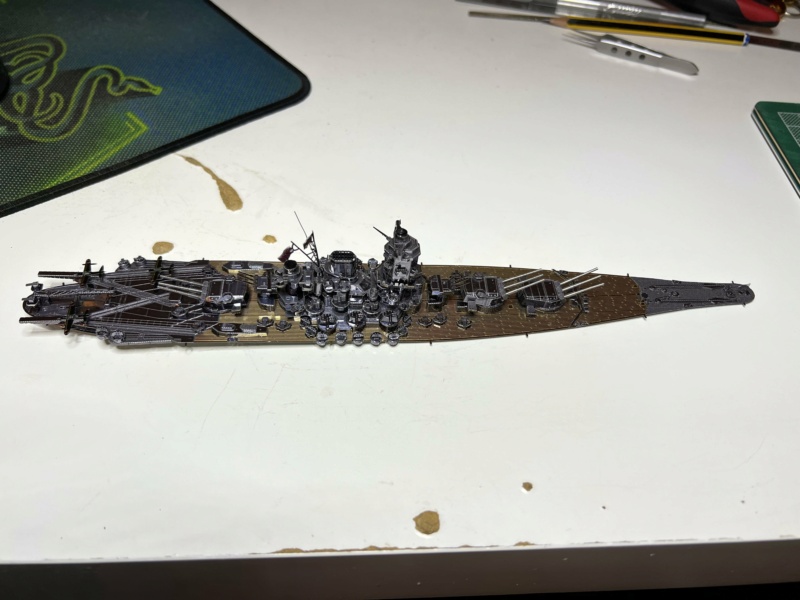

Und jetzt noch mit mehr Kanonen. Ist das schwere Flak oder leichte Artillerie?



Sieht schon eindrucksvoll aus mit diesen vielen kleinen Details.

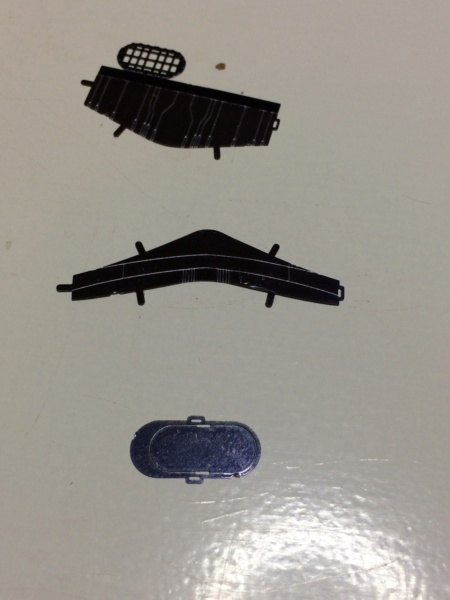

Jetzt kommt der schwierigste Teil. Die Bordwand. Die muss recht genau gebogen werden, damit alles zusammen passt. Und wenn man beim Befestigen nicht aufpasst verbiegt man schnell auch etwas von den Teilen auf Deck.



An der Stelle mit der Aussparung wird das kleine Blechteil mitte links befestigt. Dazu muss an der Bordwand ein Wulst nach aussen gebogen werden, der der Rundung des kleinen Blechteils entspricht. Ich hoffe man kann das ungefähr erkennen.



Nach längerem gefummel war dann die erste Bordwand montiert.


Die Zweite ist noch in Arbeit.

Das war's schon wieder.

Gruß
Klaus

Vielen Dank für die netten Worte.

Spezielles Werkzug habe ich nicht. Ich verwende je nach nötigem Radius Stahldrähte in verschiedenen Stärken, Griffe von Werkzeugen wie Feile und Cutter und eine einfache Rundzange. Für die geraden Kanten eine feine Spitzzange:

Danke für die Auskunft Klaus. Das setzt mit dem von Dir gezeigten Werkzeug wirklich handwerkliches können voraus. Klasse

Sehr filigrane Fummelei ... meine Hochachtung ...


Gruß - Jörg -

Ich bin absolut begeistert und (fast) sprachlos!

Sehr klasse!

Ich bastle ja auch gerade am Notre Dame rum und man glaubt gar nicht, wie viel Zeit man da investieren kann.

Grundsätzlich habe ich bisher die Erfahrung gemacht, dass dieses Blech viel mehr aushält und auch mal richtig doll "korrekturgebogen" werden kann, außer bei den ganz kleinen Teilen, die perforiert sind, da hat man nur einen "Versuch".

Weiterhin viel Erfolg!

Hallo,

viel war nicht mehr zu tun. Deshalb ist die Yamato jetzt fertig.

Die zweite Brodwand ist dran. Das Heck war hier besser konstruiert wie bei der Arizona. Deshalb war es auch recht problemlos hinzubiegen.

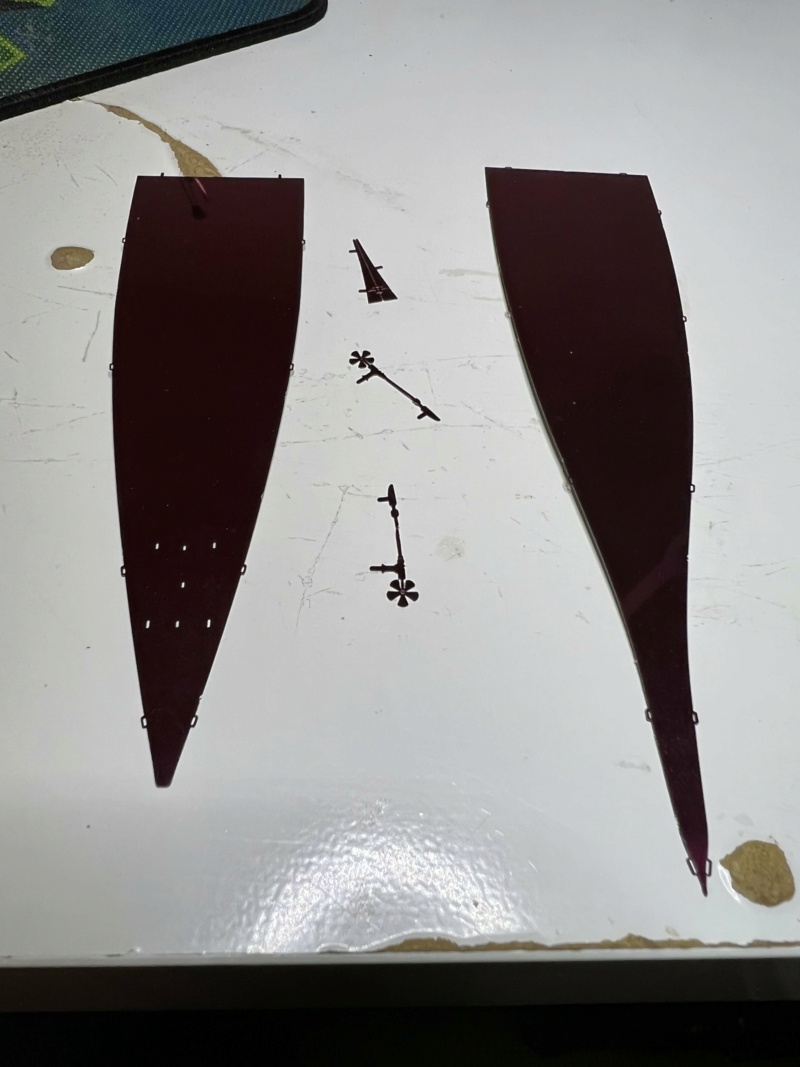

Jetzt fehlt nur noch der Boden. Der wird auch aus zwei Teilen zusammengesetzt.



Für den Wulst am Bug mussten die zwei Nippel, die nach vorne stehen in die zwei ganz vorderen Laschen. Dann konnte der Rest vom Boden einfach umgebogen werden, und der Wulst war fertig. Gind auch erstaunlich einfach.



Dann mussten nur noch die restlichen Nippel in die Laschen und umgebogen werden, und die Schiffsschrauben in Position gebracht werden.

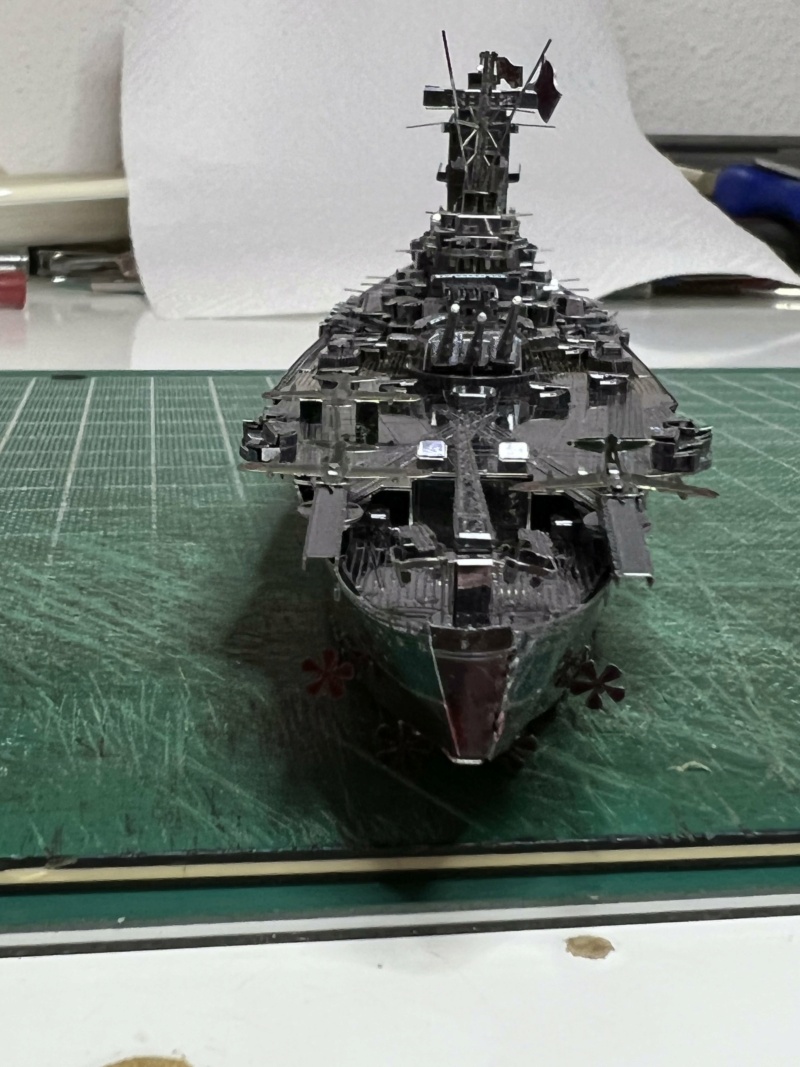

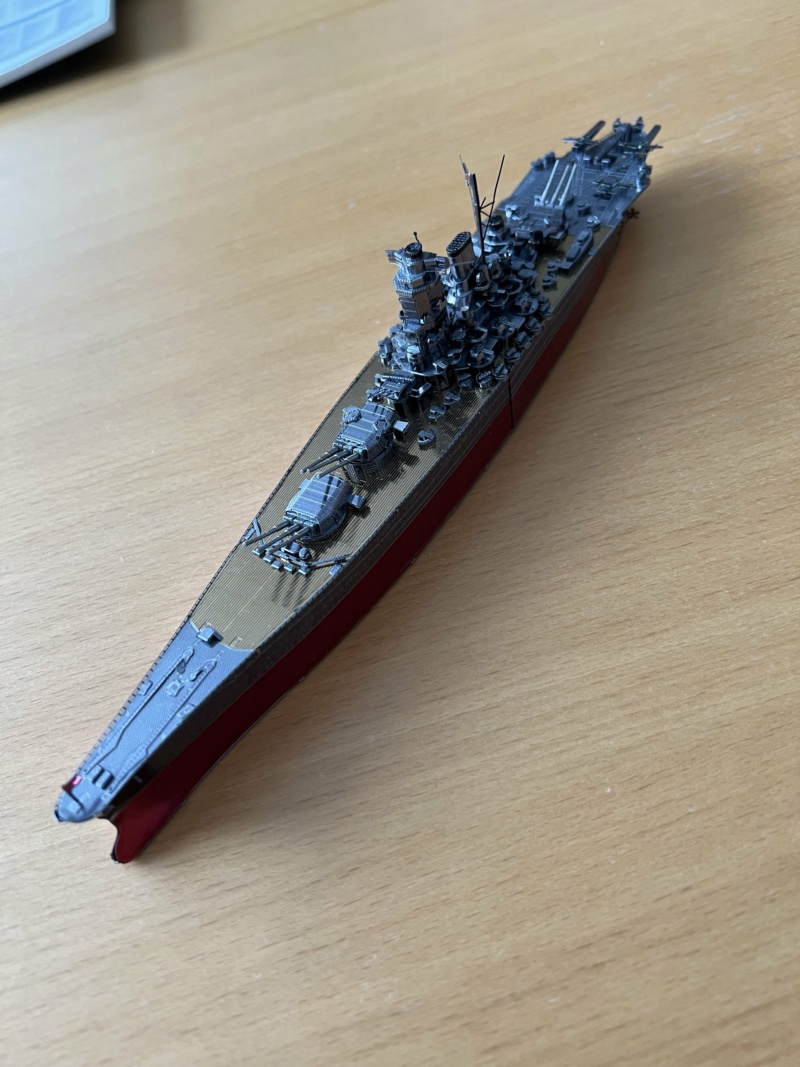

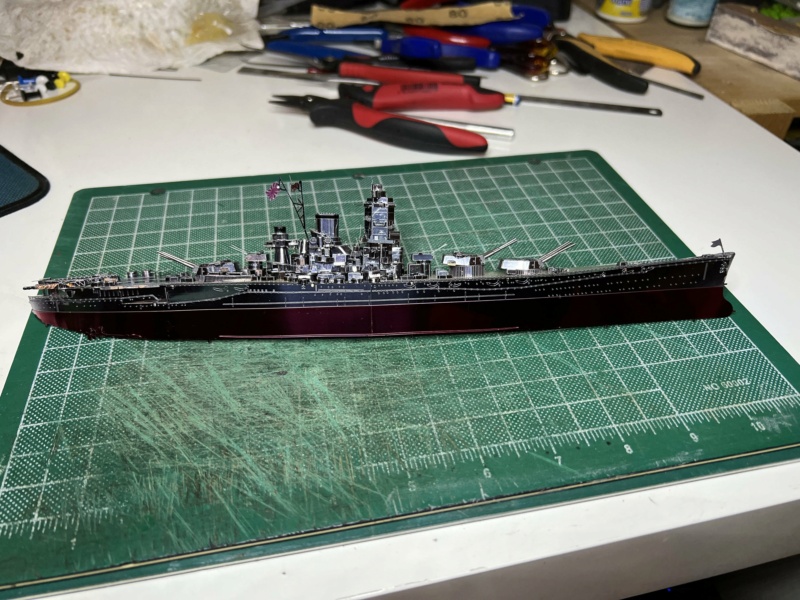

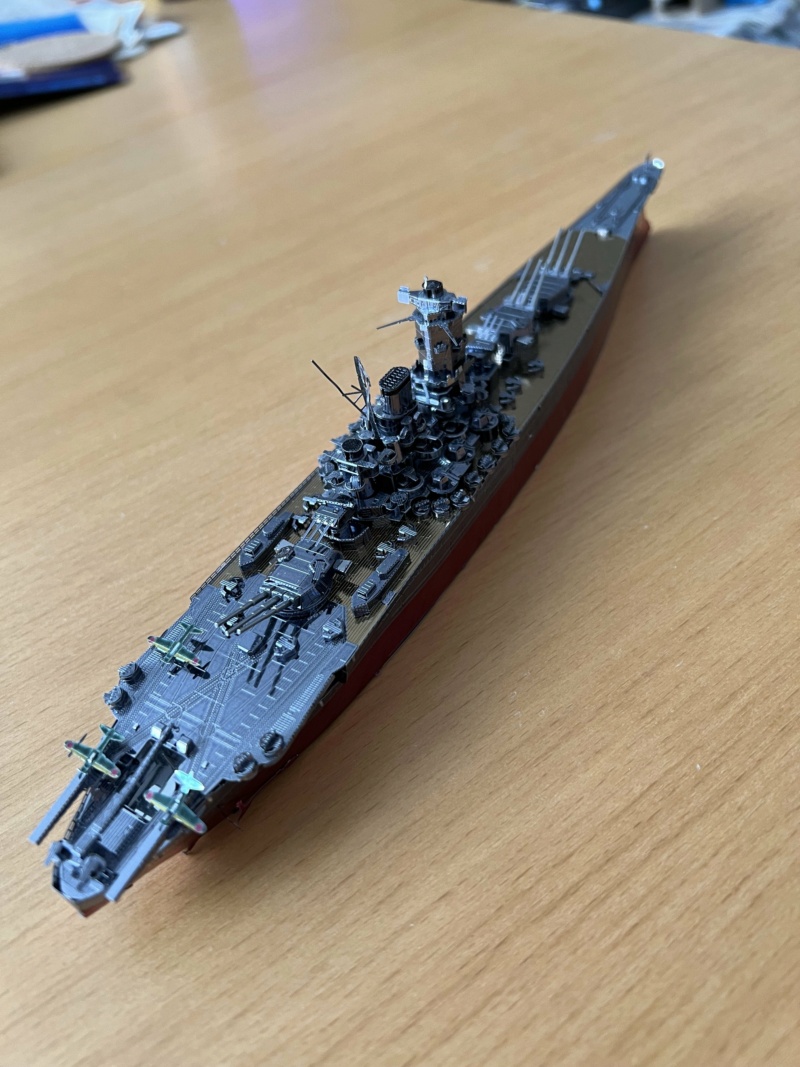

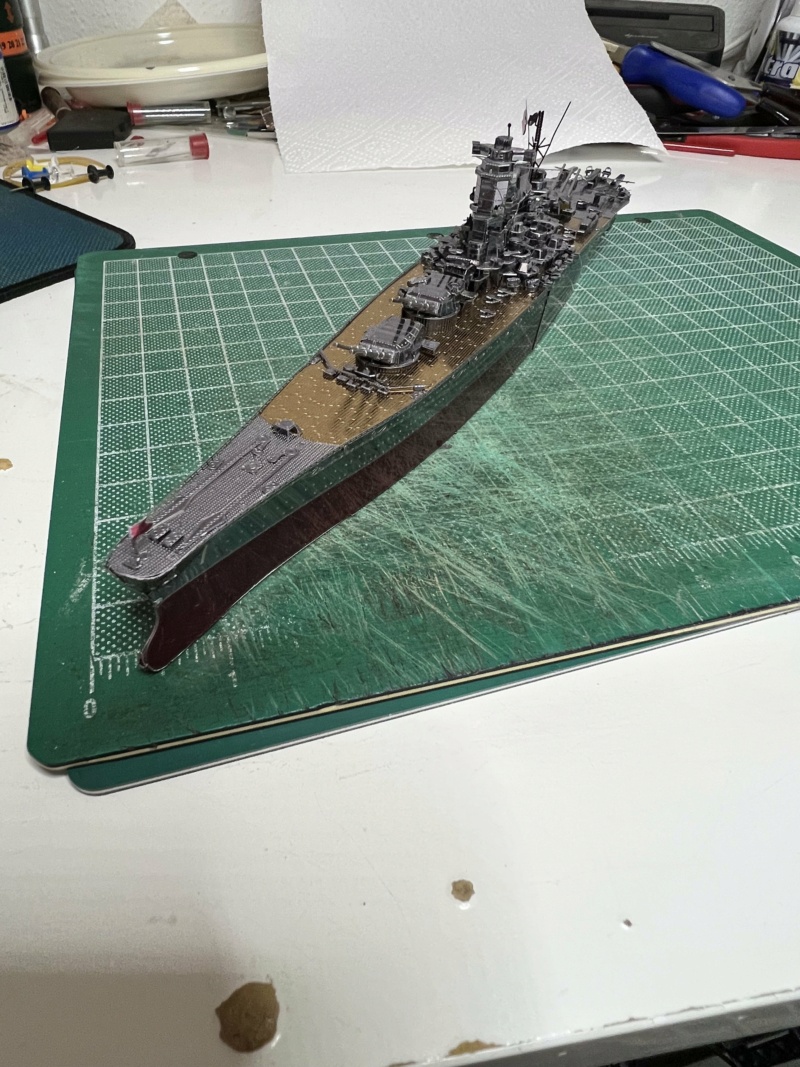

Und das ist das Erbegnis.








Hat zwar länger gedauert wie ich gedacht habe. Aber das Ergebnis ist wieder sehr Eindrucksvoll. Diese Blechdinger sind immer wieder faszinierend. Und das nächste wartet schon

Bis dahin viele Grüße
Klaus

Ist wirklich gut geworden,
datt kleine Blechscheißerchen.

Gratuliere Klaus.

Ein wirklich eindrucksvolles Modell.
Gefällt mir sehr dut.
