Zwischenprojekt: Springer Tug
Eigentlich habe ich es als Zwischenprojekt gestartet, um die Wartezeiten beim Trocknen meines Sportbootes sinnvoll zu nutzen, aber da ich das Sportboot erstmal pausiere, wird der Springer Tug erstmal mein Hauptprojekt. So ein Boot wollte ich auch schon länger mal bauen, der einfache Aufbau fasziniert mich. Ich hoffe, dass dieses Boot nach einem freien Plan aus dem Internet nicht auch ne Nummer zu groß für mich ist. Ein weiterer Grund für den Bau war, dass ich ein Rettungsboot für die anderen geplanten Boote haben wollte, falls da mal was schief läuft.
Also ging es los und der Plan wurde ausgedruckt und angefangen auf Holz zu übertragen.
![Zwischenprojekt: Springer Tug 16293110](https://i.servimg.com/u/f38/16/40/80/52/16293110.jpg)
So wurden auch die ersten Teile schon gesägt...
![Zwischenprojekt: Springer Tug 16300410](https://i.servimg.com/u/f38/16/40/80/52/16300410.jpg)
Holz ist hier nichts besonderes, da vermutlich eh laminiert wird.
Bald gehts weiter...
Also ging es los und der Plan wurde ausgedruckt und angefangen auf Holz zu übertragen.
![Zwischenprojekt: Springer Tug 16293110](https://i.servimg.com/u/f38/16/40/80/52/16293110.jpg)
So wurden auch die ersten Teile schon gesägt...
![Zwischenprojekt: Springer Tug 16300410](https://i.servimg.com/u/f38/16/40/80/52/16300410.jpg)
Holz ist hier nichts besonderes, da vermutlich eh laminiert wird.
Bald gehts weiter...
JohnnyAruba- Mitglied
Re: Zwischenprojekt: Springer Tug
Moin,
......die Idee ist gut!
Wenn ich mit meinen Modellen am See bin, habe ich auch immer meinen Springer Tug als "Bergeboot" dabei! (man kann ja nie wissen!)![Very Happy](/users/2612/37/33/33/smiles/650269930.png)
Ein weiterer Grund für den Bau war, dass ich ein Rettungsboot für die anderen geplanten Boote haben wollte, falls da mal was schief läuft.
......die Idee ist gut!
Wenn ich mit meinen Modellen am See bin, habe ich auch immer meinen Springer Tug als "Bergeboot" dabei! (man kann ja nie wissen!)
![Very Happy](/users/2612/37/33/33/smiles/650269930.png)
waterspeed (†)- Verstorbenes Mitglied
Re: Zwischenprojekt: Springer Tug
Hihihi... mein Hafenschlepper "Oskar" ist auch mit vollem Akku immer dabei
![Very Happy](/users/2612/37/33/33/smiles/650269930.png)
Frank Kelle- Admin
Re: Zwischenprojekt: Springer Tug
Im ersten Beitrag habe ich noch ein paar Einzelheiten vergessen zu erwähnen. Ich baue den Tug in fast "normalem" Maßstab, minimal etwas kleiner als die meisten Baupläne im Netz. Somit sollte das Endergebnis folgende Maße bekommen:
Länge: ca. 43,5cm
Breite: ca. 19,5cm
Ich denke solange die Proportionen passen ist der Rest eher unwichtig![Very Happy](/users/2612/37/33/33/smiles/650269930.png)
Heute habe ich den Rahmen geleimt und in den Ecken mit Leisten verstärkt:
![Zwischenprojekt: Springer Tug 15686510](https://i.servimg.com/u/f38/16/40/80/52/15686510.jpg)
Habe mir auch schonmal einige Gedanken zu einem Namen gemacht, aber das will ich mir noch bis zur ersten Wasserberührung überlegen. Übrigens, je mehr ich im Netz nach Schleppern etc. suche, um so mehr finde ich gefallen an den Booten![Wink](/users/2612/37/33/33/smiles/336948430.gif)
Länge: ca. 43,5cm
Breite: ca. 19,5cm
Ich denke solange die Proportionen passen ist der Rest eher unwichtig
![Very Happy](/users/2612/37/33/33/smiles/650269930.png)
Heute habe ich den Rahmen geleimt und in den Ecken mit Leisten verstärkt:
![Zwischenprojekt: Springer Tug 15686510](https://i.servimg.com/u/f38/16/40/80/52/15686510.jpg)
Habe mir auch schonmal einige Gedanken zu einem Namen gemacht, aber das will ich mir noch bis zur ersten Wasserberührung überlegen. Übrigens, je mehr ich im Netz nach Schleppern etc. suche, um so mehr finde ich gefallen an den Booten
![Wink](/users/2612/37/33/33/smiles/336948430.gif)
JohnnyAruba- Mitglied
Re: Zwischenprojekt: Springer Tug
Schlepper machen süchtig Thorsten - und wenn Du dann noch die Suche auf "Versorger" z.B. erweiterst
![Very Happy](/users/2612/37/33/33/smiles/650269930.png)
Frank Kelle- Admin
Re: Zwischenprojekt: Springer Tug
Ich will die Suche gar nicht erweitern, mir reichen die Ergebnisse auch so schon ![Very Happy](/users/2612/37/33/33/smiles/650269930.png)
Irgendwie habe ich mich dabei in die Boote einer Hamburger Reederei verliebt, aber sowas im Modell zu bauen wird vermutlich zu schwierig für mich und es ist auch nicht so einfach an Pläne dafür zu kommen...
Aber erstmal ging es mit dem Springer weiter. Ich habe Leisten für das "Akkubrett" und ein Querschott verklebt, und eben auch diese Brettchen. Hier beim trocknen:
![Zwischenprojekt: Springer Tug 16319310](https://i.servimg.com/u/f38/16/40/80/52/16319310.jpg)
Der Akkuschrauber gibt nur etwas Druck auf das untere Brettchen. Nach dem entfernen habe ich nochmals zur Sicherheit eine Leimwurst auf die entsprechende Teile gelegt, auch wenn ich mir davon nicht so viel verspreche, ich denke Holzleim braucht auch Druck für Festigkeit... Aber schaden wird es auch nicht :D
![Zwischenprojekt: Springer Tug 16136010](https://i.servimg.com/u/f38/16/40/80/52/16136010.jpg)
![Zwischenprojekt: Springer Tug 16323510](https://i.servimg.com/u/f38/16/40/80/52/16323510.jpg)
Das Holz für den Boden habe ich auch schon bestellt und ist im Zulauf. Mir ist allerdings auch schon aufgefallen, dass es dann STellen gibt, wie z.B. unter dem Akkubrett, an die ich nur noch schwer rankommen werde. Ich würde diese Stellen auch gerne etwas vor Wasser schützen und versiegeln. Was nehme ich hier am Besten? Einfache wasserfeste Farbe? Oder ein ANstrich mit wasserfestem Holzleim? Epoxy? Oder dieser Porenfüller? Vielleicht irgendetwas, was es im Baumarkt gibt, denn da muss ich heute eh noch hin....
Wie habt ihr eure Springer Tugs montorisiert? Was für einen Motor nutzt ihr bzw. könnte für den Springer Tug passen? Sicherlich macht alles über 2S keinen Sinn, oder?
Ich danke schonmal für Antworten zu meiner Frage![sunny](/users/2612/37/33/33/smiles/3026146359.gif)
![Very Happy](/users/2612/37/33/33/smiles/650269930.png)
Irgendwie habe ich mich dabei in die Boote einer Hamburger Reederei verliebt, aber sowas im Modell zu bauen wird vermutlich zu schwierig für mich und es ist auch nicht so einfach an Pläne dafür zu kommen...
Aber erstmal ging es mit dem Springer weiter. Ich habe Leisten für das "Akkubrett" und ein Querschott verklebt, und eben auch diese Brettchen. Hier beim trocknen:
![Zwischenprojekt: Springer Tug 16319310](https://i.servimg.com/u/f38/16/40/80/52/16319310.jpg)
Der Akkuschrauber gibt nur etwas Druck auf das untere Brettchen. Nach dem entfernen habe ich nochmals zur Sicherheit eine Leimwurst auf die entsprechende Teile gelegt, auch wenn ich mir davon nicht so viel verspreche, ich denke Holzleim braucht auch Druck für Festigkeit... Aber schaden wird es auch nicht :D
![Zwischenprojekt: Springer Tug 16136010](https://i.servimg.com/u/f38/16/40/80/52/16136010.jpg)
![Zwischenprojekt: Springer Tug 16323510](https://i.servimg.com/u/f38/16/40/80/52/16323510.jpg)
Das Holz für den Boden habe ich auch schon bestellt und ist im Zulauf. Mir ist allerdings auch schon aufgefallen, dass es dann STellen gibt, wie z.B. unter dem Akkubrett, an die ich nur noch schwer rankommen werde. Ich würde diese Stellen auch gerne etwas vor Wasser schützen und versiegeln. Was nehme ich hier am Besten? Einfache wasserfeste Farbe? Oder ein ANstrich mit wasserfestem Holzleim? Epoxy? Oder dieser Porenfüller? Vielleicht irgendetwas, was es im Baumarkt gibt, denn da muss ich heute eh noch hin....
![scratch](/users/2612/37/33/33/smiles/388300.gif)
![scratch](/users/2612/37/33/33/smiles/388300.gif)
![scratch](/users/2612/37/33/33/smiles/388300.gif)
Wie habt ihr eure Springer Tugs montorisiert? Was für einen Motor nutzt ihr bzw. könnte für den Springer Tug passen? Sicherlich macht alles über 2S keinen Sinn, oder?
Ich danke schonmal für Antworten zu meiner Frage
![sunny](/users/2612/37/33/33/smiles/3026146359.gif)
JohnnyAruba- Mitglied
Re: Zwischenprojekt: Springer Tug
Ich kann dir diesen Motor empfehlen.
Ist kraftvoll und sparsam.
Habe ich auch in meinem Springer, mit einer 40er Vierblatt Messingschraube.
Ist kraftvoll und sparsam.
Habe ich auch in meinem Springer, mit einer 40er Vierblatt Messingschraube.
- Code:
http://www.hobby-lobby-modellbau.com/onlineshop/product_info.php/info/p5614_B-hler-498-BB-S--Langsaml-ufer-12-Volt----2165.html
waterspeed (†)- Verstorbenes Mitglied
Re: Zwischenprojekt: Springer Tug
Danke Heinz-Werner für den Motorentipp... Der ist ja sogar recht günstig! Betreibst du den auch an 12V?
JohnnyAruba- Mitglied
Re: Zwischenprojekt: Springer Tug
Moin Thorsten,
ja, mit 12V.
Ich habe 2 6V Akkus, in Reihe geschaltet eingebaut.
So habe ich auch eine gute Gewichtsverteilung.
![Zwischenprojekt: Springer Tug St25w8jo4](https://2img.net/h/abload.de/img/st25w8jo4.jpg)
ja, mit 12V.
Ich habe 2 6V Akkus, in Reihe geschaltet eingebaut.
So habe ich auch eine gute Gewichtsverteilung.
![Zwischenprojekt: Springer Tug St25w8jo4](https://2img.net/h/abload.de/img/st25w8jo4.jpg)
waterspeed (†)- Verstorbenes Mitglied
Re: Zwischenprojekt: Springer Tug
Und es ging mal wieder etwas weiter...
Der Boden des Rumpfes ist verschlossen! So langsam sieht es auch nach Springer Tug aus.
![Zwischenprojekt: Springer Tug 16148310](https://i.servimg.com/u/f38/16/40/80/52/16148310.jpg)
Die Versteifungen für den Boden und das Elektrobrett sind auch schon gesägt und warten auf den Einbau. Ebenso habe ich einen Ständer aus den Resten der Seitenteile angefangen. Die Halterung für das Elo-Brett habe ich auch etwas angepasst, dazu dann mehr wenn es verbaut wird.
Der Boden des Rumpfes ist verschlossen! So langsam sieht es auch nach Springer Tug aus.
![Zwischenprojekt: Springer Tug 16148310](https://i.servimg.com/u/f38/16/40/80/52/16148310.jpg)
Die Versteifungen für den Boden und das Elektrobrett sind auch schon gesägt und warten auf den Einbau. Ebenso habe ich einen Ständer aus den Resten der Seitenteile angefangen. Die Halterung für das Elo-Brett habe ich auch etwas angepasst, dazu dann mehr wenn es verbaut wird.
JohnnyAruba- Mitglied
Re: Zwischenprojekt: Springer Tug
JohnnyAruba schrieb:Ich will die Suche gar nicht erweitern, mir reichen die Ergebnisse auch so schon
Irgendwie habe ich mich dabei in die Boote einer Hamburger Reederei verliebt, aber sowas im Modell zu bauen wird vermutlich zu schwierig für mich und es ist auch nicht so einfach an Pläne dafür zu kommen...
Hallo Torsten
An welche Reederei hast du denn da gedacht?
Nordlicht- Modellbau-Experte
Re: Zwischenprojekt: Springer Tug
Mir haben es die Fairplay's angetan.. Besonders die breiten I,III und X gefallen mir sehr.
In einer Ausgabe der Schiffsmodell aus dem Jahr 2009 scheint auch mal ein Plan der Fairplay X gewesen zu sein, aber irgendwie ist nichts dazu zu finden und auch die Nachfrage beim Verlag hat bisher keine Antwort erbracht.
In einer Ausgabe der Schiffsmodell aus dem Jahr 2009 scheint auch mal ein Plan der Fairplay X gewesen zu sein, aber irgendwie ist nichts dazu zu finden und auch die Nachfrage beim Verlag hat bisher keine Antwort erbracht.
JohnnyAruba- Mitglied
Re: Zwischenprojekt: Springer Tug
Aaaaahhhh noch ein ein Fairplay Fan! ![Very Happy](/users/2612/37/33/33/smiles/650269930.png)
Schau mal hier:
![Very Happy](/users/2612/37/33/33/smiles/650269930.png)
Schau mal hier:
- Code:
http://www.tugboats.de/bilder_fuer_fairplay1_artikel/05_seitenansicht_f_10_14.jpg
John-H.- Co - Admin
Re: Zwischenprojekt: Springer Tug
Danke für den Link John, aber für mich als "Newbie" ist es unmöglich nach nur so einer Zeichnung zu bauen... Vielleicht wenn etwas mehr Erfahrung vorhanden ist... Mal sehen ![Wink](/users/2612/37/33/33/smiles/336948430.gif)
Die Versteifungen und Halterungen für das Akkubrett sind nun schon eingebaut und getrocknet:
![Zwischenprojekt: Springer Tug 16339510](https://i.servimg.com/u/f38/16/40/80/52/16339510.jpg)
In die Nut wird hinten das Servobrett eingehangen. WIe ich das Brettchen dann allerdings vorne befestige, da bin ich mir noch nicht so sicher. Wahrscheinlich ganz normal mit einer kleinen Schraube.
Weiter habe ich mich schonmal an den Aufbau gemacht und die Kajütte zusammen geleimt. Hierzu hab ich mir erstmal wieder alles auf Papier gezeichnet und gescannt, damit ich die Entwürfe immer wieder ausdrucken kann, falls mal erforderlich.

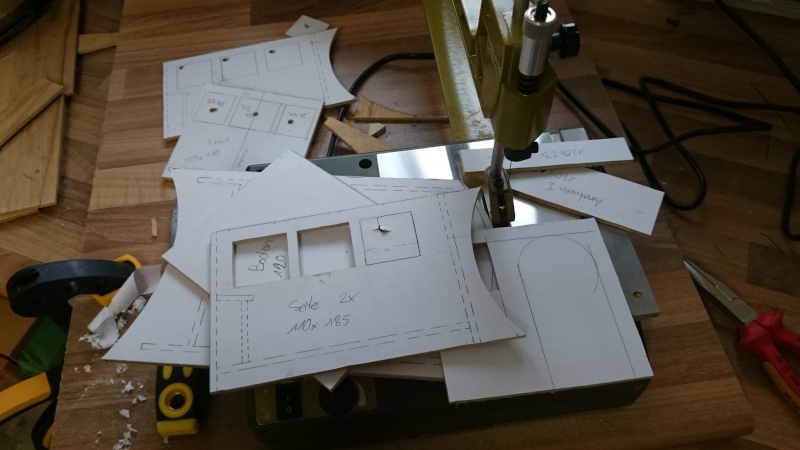

Als nächstes habe ich die Teile ausgedruckt und auf Sperrholz geklebt und ausgesägt:
![Zwischenprojekt: Springer Tug 16166610](https://i.servimg.com/u/f38/16/40/80/52/16166610.jpg)

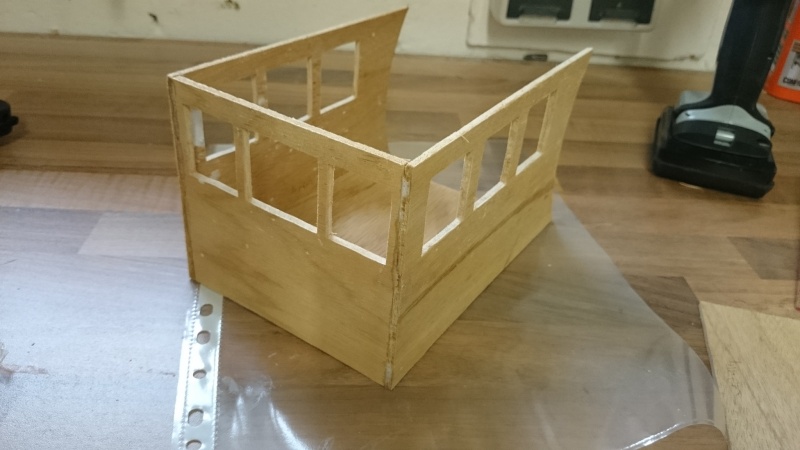

Nachdem dies erledigt war, konnten die Teile zusammengeleimt werden:
![Zwischenprojekt: Springer Tug 16175410](https://i.servimg.com/u/f38/16/40/80/52/16175410.jpg)
![Zwischenprojekt: Springer Tug 16176510](https://i.servimg.com/u/f38/16/40/80/52/16176510.jpg)
Das Dach habe ich mal probehalber draufgelegt:
![Zwischenprojekt: Springer Tug 16361910](https://i.servimg.com/u/f38/16/40/80/52/16361910.jpg)
Ich finde man kann schon erkennen was es werden soll. Die Designidee stammt übrigens nicht von mir, hier habe ich mich bei einem schon vorhandenen Springer Tug inspirieren lassen, weil mir das so gut gefällt. Das Dach habe ich noch nicht verklebt, da ich das gerne abnehmbar oder klappbar gestalten möchte, so dass ich später noch an den Innenraum kommen kann. Dort kommt auch noch eine Konsole rein, auf der zumindest ein Lenkrad montiert wird.
![Wink](/users/2612/37/33/33/smiles/336948430.gif)
Die Versteifungen und Halterungen für das Akkubrett sind nun schon eingebaut und getrocknet:
![Zwischenprojekt: Springer Tug 16339510](https://i.servimg.com/u/f38/16/40/80/52/16339510.jpg)
In die Nut wird hinten das Servobrett eingehangen. WIe ich das Brettchen dann allerdings vorne befestige, da bin ich mir noch nicht so sicher. Wahrscheinlich ganz normal mit einer kleinen Schraube.
Weiter habe ich mich schonmal an den Aufbau gemacht und die Kajütte zusammen geleimt. Hierzu hab ich mir erstmal wieder alles auf Papier gezeichnet und gescannt, damit ich die Entwürfe immer wieder ausdrucken kann, falls mal erforderlich.
Als nächstes habe ich die Teile ausgedruckt und auf Sperrholz geklebt und ausgesägt:
![Zwischenprojekt: Springer Tug 16166610](https://i.servimg.com/u/f38/16/40/80/52/16166610.jpg)
Nachdem dies erledigt war, konnten die Teile zusammengeleimt werden:
![Zwischenprojekt: Springer Tug 16175410](https://i.servimg.com/u/f38/16/40/80/52/16175410.jpg)
![Zwischenprojekt: Springer Tug 16176510](https://i.servimg.com/u/f38/16/40/80/52/16176510.jpg)
Das Dach habe ich mal probehalber draufgelegt:
![Zwischenprojekt: Springer Tug 16361910](https://i.servimg.com/u/f38/16/40/80/52/16361910.jpg)
Ich finde man kann schon erkennen was es werden soll. Die Designidee stammt übrigens nicht von mir, hier habe ich mich bei einem schon vorhandenen Springer Tug inspirieren lassen, weil mir das so gut gefällt. Das Dach habe ich noch nicht verklebt, da ich das gerne abnehmbar oder klappbar gestalten möchte, so dass ich später noch an den Innenraum kommen kann. Dort kommt auch noch eine Konsole rein, auf der zumindest ein Lenkrad montiert wird.
JohnnyAruba- Mitglied
Re: Zwischenprojekt: Springer Tug
Es ging wieder etwas weiter...
Der Rumpf hat den Durchbruch für die Welle bekommen und diese wurde mit einem Verstärkungskeil eingeklebt.
![Zwischenprojekt: Springer Tug JhgkE-15](https://2img.net/h/pi.x7s.de/JhgkE-15.jpg)
![Zwischenprojekt: Springer Tug LkP6R-15](https://2img.net/h/pi.x7s.de/LkP6R-15.jpg)
Ebenso hat die Kajüte, bzw. Teile von ihr auch die erste Farbe gesehen...
![Zwischenprojekt: Springer Tug Ac6tL-15](https://2img.net/h/pi.x7s.de/ac6tL-15.jpg)
Der Rumpf hat den Durchbruch für die Welle bekommen und diese wurde mit einem Verstärkungskeil eingeklebt.
![Zwischenprojekt: Springer Tug JhgkE-15](https://2img.net/h/pi.x7s.de/JhgkE-15.jpg)
![Zwischenprojekt: Springer Tug LkP6R-15](https://2img.net/h/pi.x7s.de/LkP6R-15.jpg)
Ebenso hat die Kajüte, bzw. Teile von ihr auch die erste Farbe gesehen...
![Zwischenprojekt: Springer Tug Ac6tL-15](https://2img.net/h/pi.x7s.de/ac6tL-15.jpg)
JohnnyAruba- Mitglied
Re: Zwischenprojekt: Springer Tug
Hmmmm, hat der "Wellentunnel" denn den richtigen Winkel, mir kommt das ganz schön steil vor....!
Cpt. Tom- Allesleser
Re: Zwischenprojekt: Springer Tug
Hallo Tom, was meinst du denn mit "steil"? Das ist original ein Teil, dass ich 1:1 vom Plan ausgeschnitten und auf das Holz übertragen habe. Nur anstatt 6mm Holz wie vorgegeben habe ich 5mm Holz genommen.
Der Keil ist allerdings auch kein rechtwinkliges Dreieck, der Winkel am Ende vom Rohr hat mehr wie 90 Grad, vielleicht täuscht das etwas?
Hmm...
Der Keil ist allerdings auch kein rechtwinkliges Dreieck, der Winkel am Ende vom Rohr hat mehr wie 90 Grad, vielleicht täuscht das etwas?
Hmm...
JohnnyAruba- Mitglied
Re: Zwischenprojekt: Springer Tug
Sorry, ich hatte einen "Gedankenfehler" durch die Form des Rumpfes hatte ich den Antrieb auf die falsche Seite gelegt und dann wäre der "Austrittswinkel" zu steil.
![Embarassed](/users/2612/37/33/33/smiles/195314.gif)
Cpt. Tom- Allesleser
Re: Zwischenprojekt: Springer Tug
Also ist alles gut? Oder soll ich heute lieber nochmal ein Foto von der Seite machen? Das Stevenrohr liegt fast waagerecht...
JohnnyAruba- Mitglied
