Guten Morgen liebe Modellbaufreunde,

Das erste was im Pack 7 zu tun ist, ist die Herstellung der 3 Mastschuhe.
Die Mastschuhe für den Vor- und Fockmast bestehen aus 6 Teilen, der Mastschuh für den Großmast besteht aus 8 Teilen.

Hier mal ein Beispiel





Jeder Mastschuh wird dann noch vorsichtig verschliffen (um die Laser-Verbrennungen zu entfernen) und dann auf den Kiel an der richtigen Position geleimt.
Für das schleifen nehme ich immer Schleifpapier mit 600 / 800er Körnung um ja nicht zuviel Holz abzuschleifen.

Der Mastschuh für den Vormast:



Alle Mastschuhe an Ort und Stelle

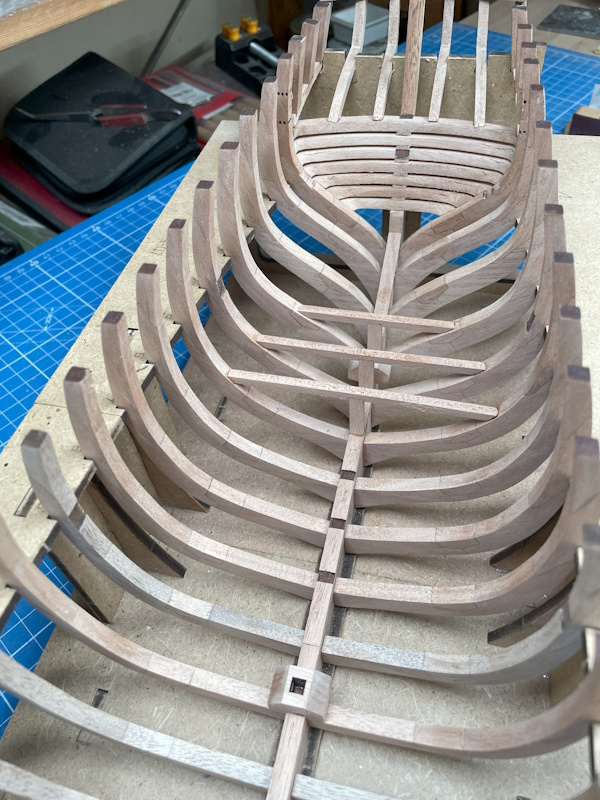

Als nächstes werden nun die Decksbalken für das Orlopdeck im Vorschiff- und Achterschiffbereich eingebaut.
Das Orlopdeck wird bei diesem Modell nicht komplett eingebaut und auch die Beplankung später ist nur Teilweise.

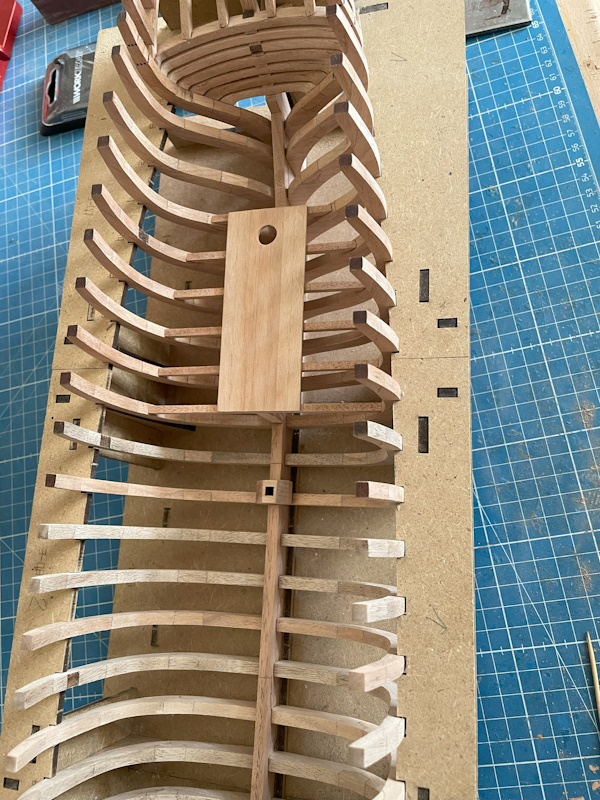

Anschließend wird das Orlopdeck teilweise geplankt und für den Vormast und den Fockmast jeweils ein 10mm Loch gebohrt.
Das ganze wird dann noch sauber verschliffen.



Abschließend für den Pack 7 werden die seitlichen Verstärkungen zusammengebaut (bestehen jeweils aus 5 Teilen).
Um die Anpassung an die Spanten ohne übermäßige Spannung hinzubekommen, habe ich diese seitlichen Verstärkungen gewässert und an der richtigen Stelle am Rumpf mit Zwingen fixiert.
(Anmerkung: an der Innenseite sind Markierungen mit Spanten-Bezeichnungen, um die richtige Positionierung zu gewährleisten)
Dabei immer wieder messen und prüfen, da die Decksbalken für das Unterdeck auf diesen Leisten positioniert werden
Nach dem trocknen können dann die Seitenverstärkungen an den Rumpfseiten eingeleimt werden.
Und natürlich nochmal messen und Prüfen.....

So sieht es dann aus




Das war es dann erst einmal mit  dem Pack 7.
Die verbliebenen Bauteile kommen später dran.

Weiter geht es dann mit Pack 8 und seine zahlreichen Bauteilen.
Doch dazu später mehr..

Guten Morgen liebe Modellbaufreunde

Weiter geht es mit Pack 8.

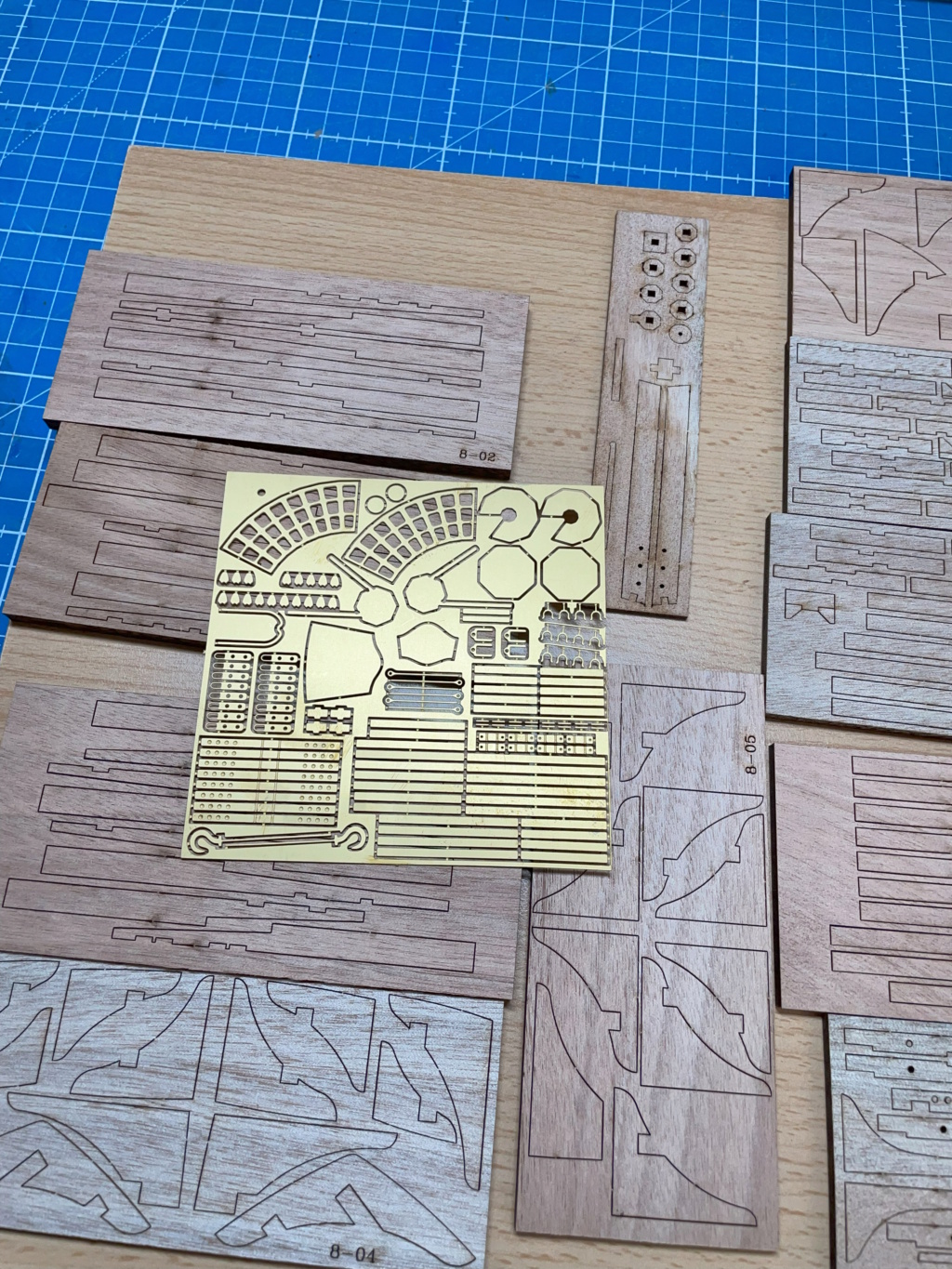

Der Pack 8 enthält eine Menge Bauteile für das Unterdeck sowie eine Messing-Platte mit diversen Messingteilen sowie eine kleine Glocke.

Hier die Bilder dazu

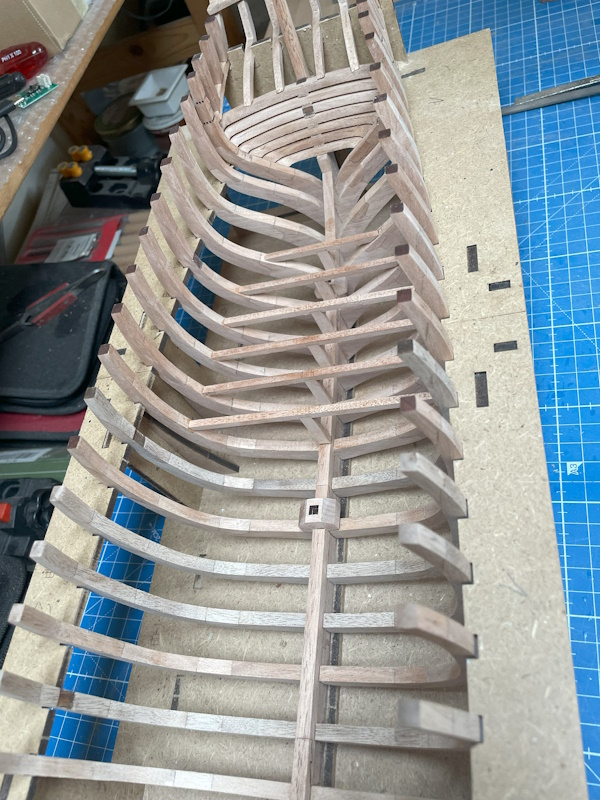

Los geht es mit den Decksbalken für das Unterdeck.

Bis auf 3 Decksbalken im Heck werden alle Decksbalken aus 2 Teilen gefertigt.
Das habe ich soweit erst einmal gemacht und die Decksbalken lose in ihre Position gelegt.
Das passt soweit sehr gut





Das war aber nur die Kür, wie man so schön sagt.
Wie man vielleicht an den Bildern erkennen kann (hoffe ich mal) gibt das an jedem Decksbalken diverse Aussparungen, in die noch weitere Bauteile eingefügt werden um den Rahmen für das Unterdeck zu komplettieren.

Dafür sind im Pack 8 einige Platten mit diversen Kleinteilen vorhanden



Die werde ich nun Stück für Stück einbauen und dabei die einzelnen Decksbalken dann auch in Position leimen

Das wird aber eine Weile dauern......   denke ich mal

Also bis denne

Guten Morgen liebe Modellbaufreunde,

es gibt Fortschritte bei der Bounty

Zunächst mal eine Anmerkung zu der Bauanleitung zum Einbau der Decksbalken und Knie für das Unterdeck:
Wo sie bisher gut und hilfreich war, haben die Autoren bei diesem Bauabschnitt völlig versagt
Kaum eine Beschreibung, zum großen Teil hundsmiserable zum Teil Unscharfe Grafiken (auf Bilder wurde hier ganz verzichtet) und aus meiner Sicht eine ziemlich merkwürdige Reihenfolge für den Einbau.....

Gott sei Dank gibt es im DeAgostini Forum einen Baubericht mit Guten Bildern und Beschriftung zur besseren Orientierung.
Sonst wäre es sicherlich schwieriger gewesen, diesen Bauabschnitt zu schaffen.

An die empfohlene Reihenfolge (erst alle Decksbalken, dann alle Verbindungsbalken, Querbalken, Knie und dann noch einmal Querbalken habe ich mich nicht gehalten.
Ich habe vom Heck ausgehend jeden Decksbalken einzeln eingebaut, mit Querbalken, Verbindungsstücken, Knieen usw. und habe dann erst den nächsten Decksbalken usw. eingebaut.
Wichtig dabei, immer schön prüfen ob die Balken und sonstige Bauteile eben verlaufen damit bei der späteren Beplankung alle Planken eben und glatt auf den
Balken aufliegen



Im nachhinein hat sich das als die richtige Entscheidung herausgestellt.

Nun ist die gesamte Unterkonstruktion für das Unterdeck fertig









Abschließend habe ich noch eine Stellprobe mit den Masten durchgeführt, die war auch erfolgreich.
Bis dahin also erstmal alles bestens.

Es folgt nun die Beplankung des Unterdecks.
Die wird gem. Bauanleitung auch nicht komplett durchgeführt.
Es bleiben Bereiche offen, damit man freie Sicht auf die Balken und Knie hat.

Bis Neulich also und bleibt Gesund

Moin liebe Modellbaufreunde,

die Beplankung des Unterdecks ist jetzt auch fertig und geschliffen.
So sieht es jetzt aus







Es folgten die Mastsockel für das Unterdeck.
Die mussten insgesamt am oberen Teil abgerundet werden und kamen dann an Deck.

Das habe ich gleich genutzt und eine weitere Stellprobe mit den noch "unbehandelten" Masten durchgeführt.



Das  war es dann auch schon mit den einzelnen Bauphasen aus dem Pack 8.
Die verbliebenen Bauteile kommen dann später an Bord.

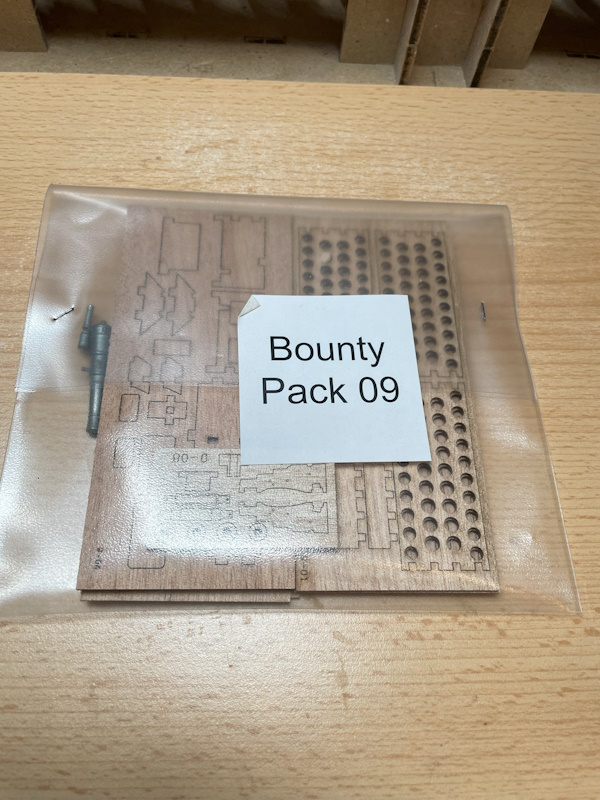

Als dann, weiter geht es mit dem Pack 9.
Der enthält nicht ganz so viele Bauteile, dafür werden aber etliche Bauteile aus den vorhergehenden Lieferungen verbaut.









Was kommt den nun in den nächsten Tagen in den einzelnen Baustufen vom Pack 9

- die Grätings für das Unterdeck
- die Tische mit den Halterungen für die Blumentöpfe
- der Ofen für die Schiffsküche
- das Spanten Gerüst für das Beiboot (seeeehr filigran das ganze)
- Lenzpumpen
- die Auflagen für die Decksbalken des Oberdecks
- Laternen und vieles mehr

Es bleibt also spannend

Bis demnächst also

Guten Morgen Liebe Modellbaufreunde

Ich habe mit dem Pack 9 begonnen.

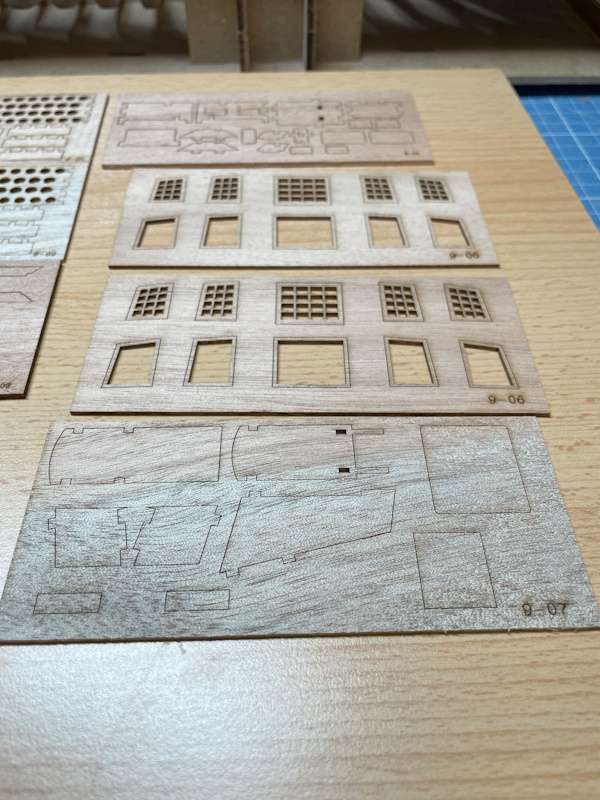

Die Rahmen für die Grätings des Unterdeck sind inzwischen fertig und harren der Dinge, die dann später mal kommen sollen



Als nächstes kam dann der Ofen für die Kombüse oder schlicht nur die Kombüse.
Sie besteht aus insgesamt 18 Bauteilen, was bei der finalen Größe doch ziemlich viel ist.

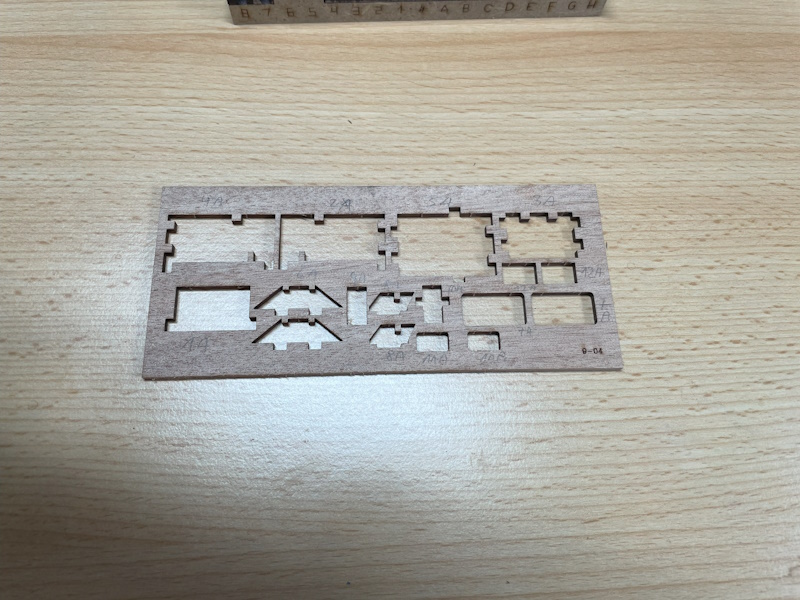

However, hier mal das leere Brettchen der Bauteile



dazu kam dann noch aus einem anderen Brettchen die Bodenplatte.

Zusammengebaut, grundiert und bemalt sieht die fertige Kombüse so aus

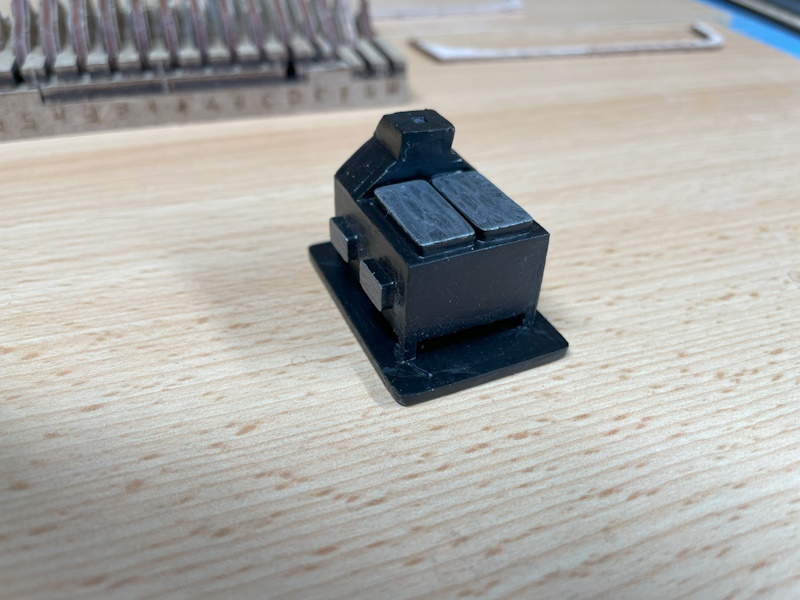

und zuletzt die Kombüse auf Ihrer Bodenplatte



Die Kombüse soll dann im Vorschiff eingebaut werden, das habe ich aber erst einmal zurückgestellt.
Zum einen, um Beschädigungen an der Kombüse zu vermeiden, weil später im Pack9 noch die Verstärkungsbalken mit den Auflagen der Decksbalken für das Oberdeck montiert werden (direkt hinter Kombüse) und
zum anderen weil der Schornstein der Kombüse direkt am Decksbalken 19 (der wird später eingebaut) liegt. Die Toleranz beträgt da max. 1mm. Der Einbau und die Positionierung der Kombüse ist dann um einiges einfacher.

Das war der bisher leichte Teil vom Pack 9.

Es folgt der Zusammenbau vom Beiboot und der hat es in sich

Hier kommt jetzt die Schiffswerft für das Beiboot wieder ins Spiel.
Zunächst müssen erst einmal von 2 Brettchen alle Spanten vom Beiboot getrennt werden.
Aber bitte seeeeeeehr vorsichtig.
Warum?
Darum





Wie der Mariner so sagt, das ist alles fickelinscher Kleinkram und sehr zerbrechlich.
Alarmstufe ROT auf der Werft

Eigentlich sollen die schwarzen Laserkanten der Spanten und was noch so kommt für das Beiboot vor dem Zusammenbau geschliffen werden.
Nach 2x Knacks und Sekundenklebereinsatz habe ich mich von diesem Vorhaben getrennt und baue das Beiboot erst einmal so zusammen.

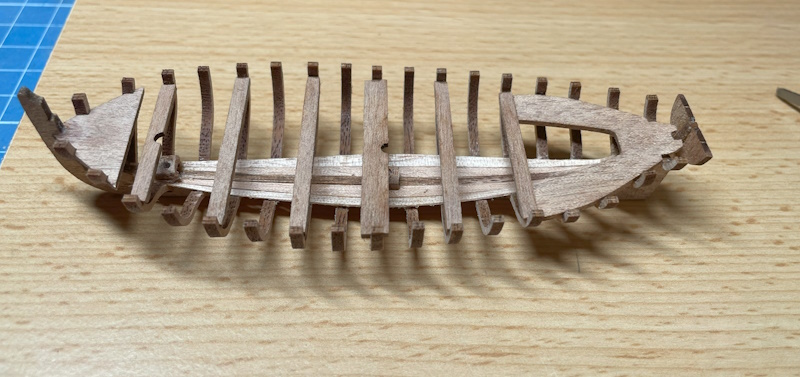

Die gelösten Spanten werden dann auf die Schiffswerft für Beiboot gelegt, nicht geleimt



Der Kiel des Beiboot besteht aus 2 Teilen und muss nach dem leimen so auf den Spanten positioniert werden, das alle Spanten in den entsprechenden Schlitzen sitzen.

Für diesen Fummelskram habe ich locker einige Trockenproben benötigt, bis  ich es hinbekommen habe, also ohne Beschädigungen.




Dann kam der Leim ins Spiel und alles gut fixiert 24 Stunden trocknen lassen.
Dabei darf aber auf keine Fall Leim auf die Schiffswerft kommen, sonst Problem, mächtig GROSSES PROBLEM



Nach dem dann alles getrocknet ist habe ich die Konstruktion mit der gebotene Vorsicht aus der Schiffswerft entnommen.



unten links ist der erste Teil des Binnenkiel zu sehen, der jetzt als nächstes eingebaut wird.

Ein Standard-Streichholzschachtel (natürlich nach EU-Norm) habe ich mal neben das Spantengerüst des Beiboot gelegt



So, das war es erst einmal bis hierhin
Mit dem einpassen des Binnenkiel und weitern Bauschritten beim Beiboot geht es dann beim nächsten Mal weiter

Hallo Ralf, bis auf die Kombüse gefällt mir die Serie sehr gut, deien Baukünste sowieso

Moin Dietmar,

die Kombüse gefällt mir auch nicht so ganz.
Ich habe ja noch den Restbausatz, den ich mal in der Bucht gefunden hatte,
mal schauen ob da was besseres zu finden ist.

Ich weiß ja nicht wie weit man die nachher noch sehen kann Ralf, aber die hatte ich damals bei meiner Bounty (RIP) einer anderen Sammelserie verändert...

Moin Dietmar,

Tja, das weiß ich auch noch nicht, in wieweit die nachher zu sehen ist, aber da gibt es bloß ein nicht zu unterschätzendes  Problem:
Ich weiß das sie da ist
Ich schau mal was sich machen lässt

Woher kenne ich das nur Ralf,
jedes Teil was einem gefällt ist super auch wenn es andere kaum noch sehen...

doc_raven1000 schrieb:Woher kenne ich das nur Ralf,
jedes Teil was einem gefällt ist super auch wenn es andere kaum noch sehen...

Ohh ja, wie war, wie war

Moin liebe Modellbaufreunde,

Wir befinden uns noch immer in der Beiboothölle.....
Es ist doch alles sehr filigran und muss mit äußerster Vorsicht behandelt werden.
Wenn man die Spanten des Beiboots gegen das Licht hält, sieht man dieses durch die Poren scheinen

Als nächstes kam jetzt die teilweise auszuführende Innenbeplankung.
2 Leisten auf jeder Seite, beginnend am Kiel
Hier sieht man die erste Leiste:



Dann kamen die kleinen Mastfüße auf den Kiel sowie einige Inneneinbauten.
Darunter ist die fertiggestellte Innenbeplankung und die Mastfüße zu sehen



Dann wurden auf beiden Seiten die Reling auf die Spanten aufgeleimt.
Jetzt wurde das ganze auch etwas stabiler, was für den folgenden Arbeitsschritt auch unbedingt erforderlich ist.



Es folgte dann die teilweise auszuführende Außenbeplankung.
Auf jeder Seite 2 Planken, beginnen unter der Rehling.

Das ist aber nicht sofort machbar, Ihr ahnt es schon, es muss gestrakt werden, aber sehr Vorsichtig, sonst Knack.

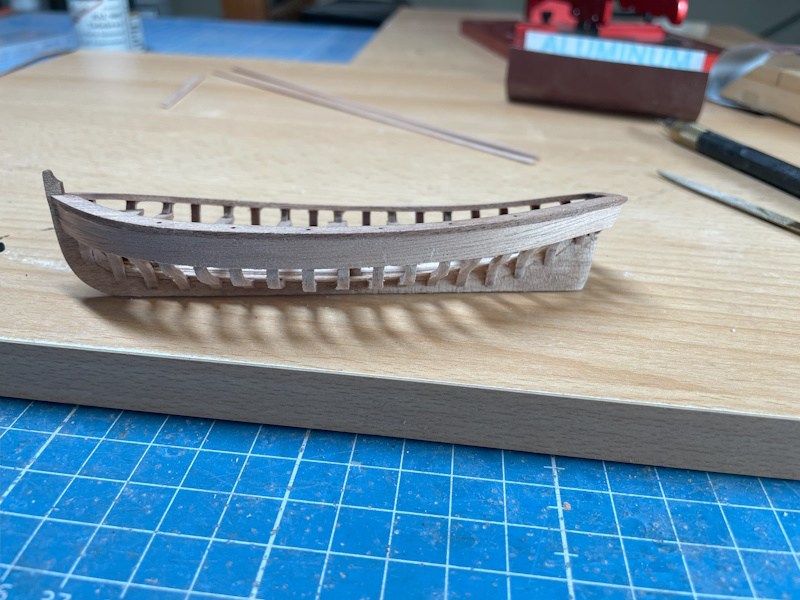

Dann konnte ich auf jeder Seite 2 Planken am Beiboot anbringen





Als nächstes kamen jetzt die Beschläge für das Beiboot.
Die befinden sich alle auf einer Messing-Ätzplatte.
Nach dem Putzen sollten diese dann mit der Farbe Metall-Gun angemalt werden.
Bei dem fipsigen Kleinkram habe ich mir das geschenkt und alle Kleinteile ein paar Stunden in Brünierungsflüssigkeit gebadet.

Nach dem trocken kamen Sie dann ans Boot



Fehlte jetzt nur noch das Ruder samt Pinne sowie 2 kleine Beschläge.

Wohl an, das Beiboot ist fertig!! Halleluja



Jetzt noch das ganze in Schaumstoff gepackt und gut gesichert verstaut, bis es auf dem Schiff montiert wird

Ab Heute Abend beginne ich dann mit dem Ofen aus dem Artesania Latina Beutepack der Bucht.
Der ist aus Metall und kommt schon anders daher.
Mehr möchte ich jetzt noch nicht verraten.

Ich wünsche Euch einen geruhsamen Bastelabend

Sieht super aus, Ralf.
Ein Modell im Modell.
Die Mühe lohnt sich.

Hallo Rainer,

ich Danke Dir

Mojn liebe Modellbaufreunde

noch einmal zurück zur Kombüse.
Dietmar und ich waren ja einer Meinung, das die Kombüse aus dem Bausatz nicht unbedingt des Pudels Kern ist, auch wenn Sie nachher vielleicht kaum noch zu sehen ist.

Hier noch einmal die Kombüse, fertig, aus dem Bausatz der Bounty von DeAgostini



Ich habe dann mal in den Resten des günstig in der Bucht geschossenen Bausatz der Bounty im gleichen Maßstab von Artesania Latina gestöbert. (Den verwarzten Rumpf des Verkäufers hatte ich schon im letzten Winter zum erzeugen von Rauchzeichen in meinem Kaminofen verwendet       )

In diesen Resten bin ich fündig geworden und habe die Kombüse zusammengebaut.
Diese Kombüse besteht aus Metallteilen, die Kanten mussten von Graten befreit werden, passten dann aber sehr gut zusammen.
Diese Kombüse werde ich in mein Modell übernehmen. Eventuell muss der Rauchabzug noch ein wenig eingekürzt werden, aber das weiß ich erst genau, wenn die Decksbalken für das Oberdeck eingebaut sind.

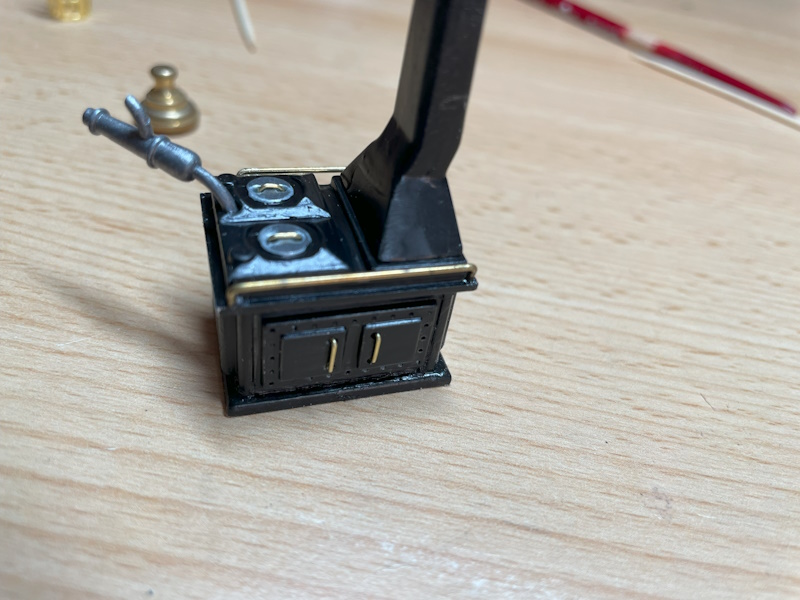

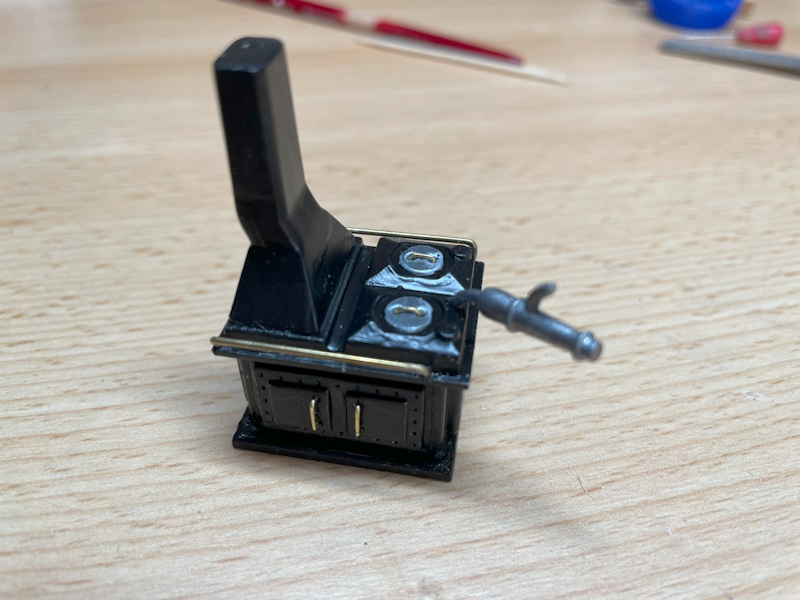

Hier mal ein paar Bilder von der fertigen Kombüse von Artesania Latina







und hier der direkte Vergleich



Die Metallkombüse wird in das Modell übernommen

Damit kann ich sehr gut leben, auch wenn sie nachher vielleicht kaum noch zu sehen ist

Wissen ist Macht und ich weiss das sie da ist

Die neue Kombüse sieht um Längen besser aus!

Was ist das denn für ein Rüssel der da abgespreizt dran ist....
.... sieht aus wie ein Kanonenrohr.... was widerum für eine "Gulaschkanone" Sprechen würde...

Moin John,

finde ich auch
Das soll ein Kondensator (?) sein, steht jedenfalls so in der Bauanleitung, kann aber auch einer der üblichen Übersetzungsfehler sein.....

Moin liebe Modellbaufreunde ,

als nächste stand jetzt das einleimen der seitlichen Stützen für die Querbalken des Oberdecks über die gesamte Schiffslänge an.

Nach diversen "Pass-Versuchen und Messungen" habe ich dann diese eingeleimt.
Dabei habe ich jede Teil-Leiste einzeln eingeleimt und diesmal nicht vorher alle 3 Teile für eine Seite zusammengeleimt.
Dadurch ging es doch deutlich einfacher von der Hand

Hier das Bild dazu



Danach waren diverse Kleinteile zu fertigen, die größtenteils bereits mit vorherigen Packs geliefert wurden.

Der 1. Beting
Die Bauteile hatten da wo eigentlich eine Rolle sitzen sollte einen Holzsteg, den man entsprechend feilen sollte, damit er wie eine Rolle aussieht.
(Im Bild die roten Umrandungen, Beispielbild von einem anderen Beting)



Da ich noch einige Messingrollen in unterschiedlichen Größen im Lager habe, habe ich die Holzstege vorsichtig ausgeschnitten und gefeilt.
Die passenden Messingrollen habe ich dann nur kurz brüniert und dann mit kleinen Nägeln in die Beting eingesetzt





Der 2. Beting

Der war relativ unspektakulär zu bauen, es musst nur auf die Maße geachtet werden, damit diese hinterher auch wirklich auf dem Hauptdeck aufliegen.





3. Die Hecklaternen

Die werden komplett aus Messingteilen gefertigt, wobei der eigentliche Lampenkorpus sorgfältig zu einem 8-Eck gebogen werden muss.
Das Biegen ging aber ohne größere Problem.
Zu einem späteren Zeitpunkt soll dann die ganze Hecklaterne noch schwarz bemalt werden.
So sieht denn das aus:



Dafür gibt es aus meiner Sicht ein anderes Problem.
Ich habe diverse alte Gemälde betrachtet (Bithalde sei Dank) und irgendwie passen diese Hecklaternen und deren Befestigung nicht wirklich.

Ich habe dann mal in meinen Beute-Resten gekramt und davon eine Hecklaterne gebaut. Zu sehen ist zur zeit nur der Lampenkorpus, die Halterungen (3 Beinig) würden zu einem späteren Zeitpunkt aus brüniertem Messingdraht hinzu kommen



Was meint Ihr dazu?
Ich freue mich auf eure Hinweise / Tipps / Anregungen

4. Der Pallpfosten mit 3 Pallen, (ist ein Bestandteil des noch zu bauenden Bratspills)
Die Pallen sind natürlich beweglich, von beiden Seiten mit einem dünnen Nagel gelagert, damit sie hinterher korrekt in das Zahnrad der Bratspilltrommel passen





5. Das Ruderblatt
Das Ruderblatt wird aus 3 Holzteilen zusammengeleimt, die notwendigen Beschläge werden zu einem späteren Zeitpunkt angebracht.



6.  2 Oberteile der Bilgenpumpen für das Oberdeck
Die werden aus 11 Holzteilen, 4 Messingteilen und 4 kurzen Nägeln zusammengesetzt.
Später werden diese Bilgenpumpen durch den Rumpf weitergeführt.





Noch ein wenig Feinschliff, dann kommen die auch ins Lager, bis sie gebraucht werden.

So, da ich die Geschütze und Feldschlangen ganz zum Schluss baue, ist somit der Pack 9 fertig.

Morgen beginne ich dann (Feiertag sei Dank) mit dem Pack 10

Glückwunsch zur selbst gebauten Hecklaterne. Sieht Klasse aus bis jetzt.
Würde ich auch gegenüber den vorgesehenen Laternen bevorzugen.

Gruß Ulrich

Moin Ulrich,

ich Danke Dir
Das sehe ich auch so, ist aber ja noch Zeit bis sie zum Einsatz kommen.
Die 2. Hecklaterne ist inzwischen auch fertig

Halloooooo Raaaaalf

Da ist man mal 3 Tage hier nicht im Forum unterwegs und die halbe Bounty entsteht hier so ganz leise .... Wow!!! Ich finde es toll dass das du deiner Leidenschaft wieder sooo nachgehen kannst und du auch wieder viel Zeit gefunden hast. Sehn wir uns vielleicht am 03.11. in FN? Wäre toll..
Meine Bausaison habe ich gestern nachmittag wieder eingeläutet und es wird in absehbarer Zeit auch wieder Fortschritte geben.

Bis dahin, ... die Bounty wird ein Schmuckstück, garantiert!!!!

Sehr schön das du an der Bounty weiterarbeitest und dich nicht stur an die Bauanleitung hälst, Ralf.
In deinen Händen wird bestimmt ein Schmuclstück entstehen

ManuelW schrieb:Halloooooo Raaaaalf

Da ist man mal 3 Tage hier nicht im Forum unterwegs und die halbe Bounty entsteht hier so ganz leise .... Wow!!! Ich finde es toll dass das du deiner Leidenschaft wieder sooo nachgehen kannst und du auch wieder viel Zeit gefunden hast. Sehn wir uns vielleicht am 03.11. in FN? Wäre toll..
Meine Bausaison habe ich gestern nachmittag wieder eingeläutet und es wird in absehbarer Zeit auch wieder Fortschritte geben.

Bis dahin, ... die Bounty wird ein Schmuckstück, garantiert!!!!

Hallo Maaaaaaaanuel,

Tja was so alles in 3 (?) Tagen passieren kann

Mit der Bounty ist das so eine Sache, das ist mal was völlig anderes und ich muss sagen, es macht einen Riesen Spaß.
Ich lerne etwas mehr über die Schiffskonstruktion und bin inzwischen auf den Geschmack gekommen, so ein Modell zu bauen.
Danke für Dein Lob und ich freue mich schon wie Bolle auf Deine Baufortschritte

Ich werde mit meiner Frau auch am 3.11. vormittags in FN zur Faszination Modellbau kommen. Nachmittag geht leider nicht, weil meine Frau arbeiten muss.
Wir können dann ja telefonisch einen Treffpunkt absprechen, Ich freue mich darauf

Im Moment arbeite ich an den Decksbalken für das Oberdeck.....

Bis bald also

doc_raven1000 schrieb:Sehr schön das du an der Bounty weiterarbeitest und dich nicht stur an die Bauanleitung hälst, Ralf.
In deinen Händen wird bestimmt ein Schmuclstück entstehen

Moin Dietmar,

Ich Danke Dir.
Ich freue mich auch das ich überhaupt wieder Modellbau in Holz betreiben kann.
Mit den Bauanleitungen ist das so eine Sache, vor allem bei Sammelserien.
Bei der Bounty ist es wichtig, das man die kompletten Bauanleitungen vor Baubeginn hat, dann kann man den Bau besser planen (also die Reihenfolge unter Umständen verändern).
Dazu kommt, das, wenn man den kompletten Bauablauf vorab kennt, einige Bauabschnitte besser verständlich sind und so auch Raum für die eine oder andere "Modifizierung" entsteht
Auf jeden Fall ist der Bau mal eine völlig Neue Erfahrung und macht Spaß

Ich werde mich auch weiterhin bemühen, das aus diesem Modell ein Schmuckstück wird, ist aber noch ein langer Weg bis zur Fertigstellung

Moin Liebe Modellbaufreunde

Weiter geht es mit dem Pack 10 von 12



Der Pack 10 enthält einige Brettchen für die Decksbalkenstruktur des Oberdecks





einen weiteren Anker



Eine Kanone, eine Feldschlange und in einem separaten Beutel diverse Kleinteile
- Takelgarn
- Grätingteile
- Ankertrosse
- Blöcke
- Jungfern
- Belegnägel
- und diverse Messing-Kleinteile



soweit zum Inhalt von Pack 10.

Zuerst werden die Grätings zusammengebaut und in die bereits angefertigten zwei Rahmen eingepasst.
(Entgegen der Bauanleitung, gem. der die Grätings fertig geliefert sein sollten    )
Die beiden Rahmen mit den eingepassten Grätings werden dann auf das Unterdeck geleimt.



Als nächstes sind 2 Löcher mit einem Durchmesser von 6 mm, achtern vom Großmast für die Bilgenpumpen zu bohren.
Dabei müssen die in der Bauanleitung angegebenen Maße genau eingehalten werden, da die Bilgenpumpen an den Decksbalkenstrukturen für das Unterdeck und das Oberdeck vorbei geführt werden.
Damit die Planken nicht beschädigt werden, habe ich die Löcher zuerst vorsichtig mit kleinen Bohrern mit steigender Stärke gebohrt und dann mit einer feinen Rundfeile auf 6 mm gefeilt.



Die Decksbalkenstruktur für das Oberdeck habe ich in 2 Schritten eingebaut.
Zuerst die Deckbalken und die Längsverstrebungen.

Dabei ist ein wichtiges Detail zu beachten.
Bevor der 19. Decksbalken eingeleimt wird, muss die Kombüse an Bord. Sonst hat man keine Chance mehr diese einzubauen.





So far so good. endlich warmes Essen an Bord

Im zweiten Schritt werden dann die Kniee und die Querverstrebungen eingeleimt.
Nach dem das ganze gut Durchgetrocknet war, habe ich die nun komplette Struktur geschliffen.

So sieht das Schiff dann jetzt aus









Nun heißt es wieder "Bauanleitungen zu mir" und schauen was als nächstes kommt       .

Ich wünsche Euch ein schönes Wochenende und viel Erfolg bei Euren Projekten!

Bis dahin also
