Burg Osaka / Milan Bartos, 1:160

Hallo zusammen,

nach der Burg Tsu will ich eine weitere japanische Burg bauen,
diesmal einen Bogen von Milan Bartos im Maßstab 1:160.

Thema des Bogens: die Burg Osaka - das Hauptgebäude, welches ursprünglich 1583 erbaut,
mehrfach zerstört und wieder aufgebaut wurde, zuletzt erst 1993.

Der Bogen besteht aus vier Seiten mit Teilen in einem Deckblatt mit Anleitung und Fotos.
Die textliche Anleitung kann ich zwar nicht entziffern, aber die Zeichnungen sollten ausreichen.
Wenn nicht, jage ich den Text noch durch einen Übersetzer.





Die ersten Teile sind ausgeschnitten, es geht ganz oben mit dem kleinsten Dach los.



Viele Grüße
Dieter

Bin dabei Dieter bin gespannt, wie sich der Bogen bauen lässt. Wünsche gutes Gelingen...

Ich liebe japanische Burgen - da bleibe ich mal dabei....

Hallo Dieter,

die Burg Osaka ist auch für mich interessant. Wenn ich den Platz hätte, wurde ich auch versuchen, diese Burg zu bauen. Als Hintergrund für meine Samurai-Figuren.

Da schaue ich doch gerne zu..

zu Schade, daß es von der Burg vor 1615 nicht auch nen Bogen gibt..... die war von der Grundfläche her größer... und galt eigentlich aks uneinnehmbar... bis sie 1615 bei der 2.ten Belagerung zerstört wurde...

Hallo zusammen
und herzlichen Dank für die netten Kommentare.

Das oberste Dach ist verklebt, die Dachüberstände werden von unten gegengeklebt.





Dann kommt eine Art umlaufender Balkon um das Dachzimmer.



Viele Grüße
Dieter

Architektur von oben nach unten Bisher mit der passgnauigkeit des Bogens zufrieden Dieter?

Hallo Uwe,
bislang bin ich durchaus zufrieden mit dem Bogen.

Das Turmzimmer mit umlaufendem Balkon ist fertig, die nächste Etage mit einigen kleinen und größeren Giebeln wird vorbereitet.





Wenn man genau hinschaut, sieht man, dass der Karton bei scharfen Knicken leicht ausfasert, da gehe ich noch mit etwas Farbe dran.

Viele Grüße
Dieter

Moin Dieter, mir gefällt es auch.
Wenn der Stift daneben liegt, sieht man erst wie klein das wirklich ist...

Hallo zusammen,
danke Helmut, langsam wird es auch größer.

Es gibt noch ein paar Fortschritte: Ich habe nach unten weitergebaut.
Wenn möglich, ergänze ich Verstärkungen, um die Stabilität der Konstruktion zu unterstützen.





Die großen Giebel zu befestigen wird ein Geduldsspiel, da werde ich einzeln Klebelasche für Klebelasche vorgehen. Auf einmal dranpatschen ist mir zu viel Risiko

Viele Grüße
Dieter

Der Bau schreitet ja gut voran.

Hallo Dieter - gerade noch rechtzeitig entdeckt! Da bleibe ich gerne am Ball bei diesem schönen BB! Viel Erfolg weiterhin!

Gruß Michael (maxl)

Hallo zusammen
und ein herzliches Danke für die Kommentare. So macht der Bau noch mehr Spass

Die Giebel sind angebaut und das nächste Stockwerk ist mit einigen Verstärkungen aus Finnpappe versehen.





Hier ist es nur zur Probe aufeinandergestellt.



Viele Grüße
Dieter

Hallo zusammen,

trotz der Hitze geht es ein Stück weiter (trocknet der Leim bei 35 Grad eigentlich schneller?).
Die nächsten beiden Stockwerke sind ausgeschnitten



und teilweise schon angebaut.



Viele Grüße
Dieter

didibuch schrieb:...
trotz der Hitze geht es ein Stück weiter (trocknet der Leim bei 35 Grad eigentlich schneller?).
...

JA
Der Sprühkleber schien schon auf dem Weg Düse - Karton zu trocknen, der Holzleim zogt fast sofort an und ein "ziehen" des Papiers war kaum möglich... (Bericht kommt, habe gestern einen Wasserturm von Stipp angefangen)

Hallo Dieter - diese aufwendige Dachkonstruktion hat schon was... Eindrucksvoll im Ergebnis, anspruchsvoll im Bau! Eine schöne Arbeit.

Gruß Michael (maxl)

Hallo Frank und Michael,  danke.

Hallo zusammen,
die letzten großen Giebelstrukturen sind angebracht, die vier kleinen Seitengiebel folgen noch.



Das letzte, unterste Stockwerk auf seinem Steinsockel muss ich erst noch ausschnibbeln.

Viele Grüße
Dieter

Moin Dieter,

das sieht ja schon mal fantastisch aus. Weiterhin gutes Gelingen.

Hallo zusammen
und Danke an Hans-Werner und Thomas.

Es geht wieder ein Stück weiter: Ich habe viele, viele Steine aufeinandergeschichtet     und damit den Sockel gebaut.





Viele Grüße
Dieter

Hallo zusammen,

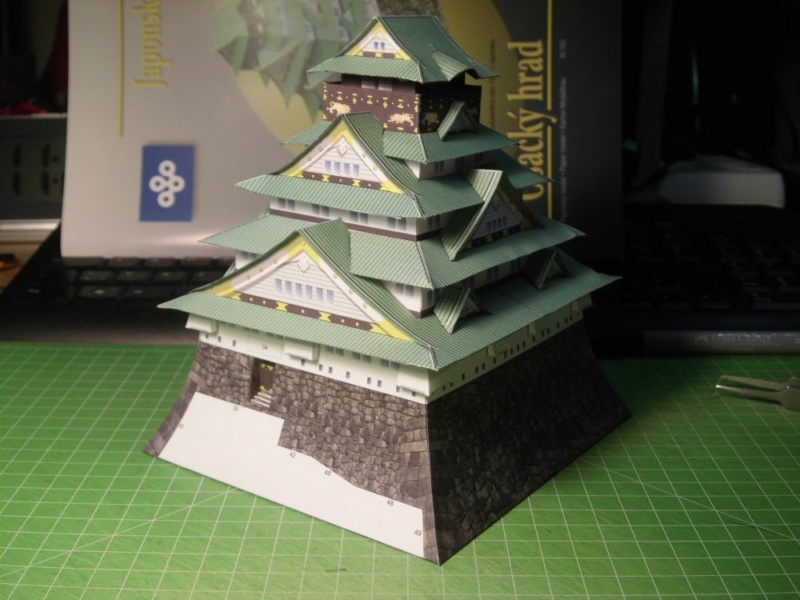

auf den Sockel kommt das Erdgeschoß, die flächenmäßig größte Etage. Probehalber habe ich dann den Oberbau mal draufgesetzt: Mir gefällt es schon gut.





Verklebt wird aber erst nachdem die letzen Details (Erker und Giebel) angebracht sind.

Viele Grüße
Dieter

Hallo zusammen,

ein kleiner Nachtrag:
Die spezielle Bauweise von oben nach unten ist hier der Architektur und der Konstruktionsweise geschuldet. Rund um die Stockwerke werden von außen und nach unten immer mehr Giebel und Dächer angebaut.

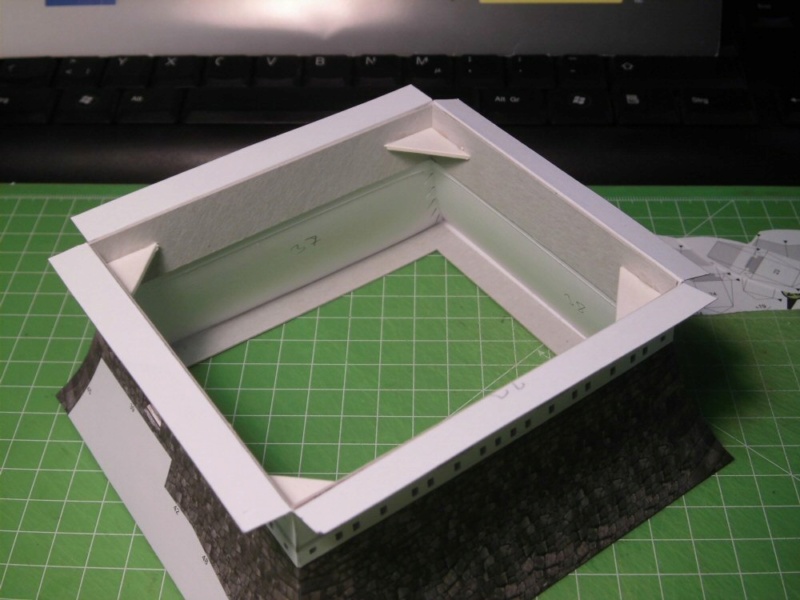

Ich zeige hier mal einen Blick nach innen, wie ich die Verstärkungen der jeweiligen Stockwerke gestaltet habe. Das Ganze ist sehr stabil.





Viele Grüße
Dieter

Hallo zusammen,

nun kamen diverse Erker (ich denke, die waren unten zu öffnen und dienten der Verteidigung gegen Kletterer am Steinsockel?) und die letzen Giebel an die Burg. Dann habe ich Ober- und Unterteil fest verbunden.







Auf den weißen Flecken kommt noch ein weiterer Steinsockel mit den Treppen zum Eingang.

Viele Grüße
Dieter

Moin Dieter

die Burg wächst
und bei dieser Größe  sind auch deine Verstärkungen durch Karton nötig

Hallo zusammen
und Danke Helmut.

Der Aufgang zur Burg ist sehr verwinkelt und so angelegt, dass ein Angreifer auf seinem Weg zum Tor immer von mehreren Seiten aus überhöhter Position bekämpft werden konnte. Im Modell ist das durch ein paar sehr verwinkelte Teile gelöst, bei denen ich durchaus etwas überlegen musste, bis ich jede Lasche zuorden konnte.

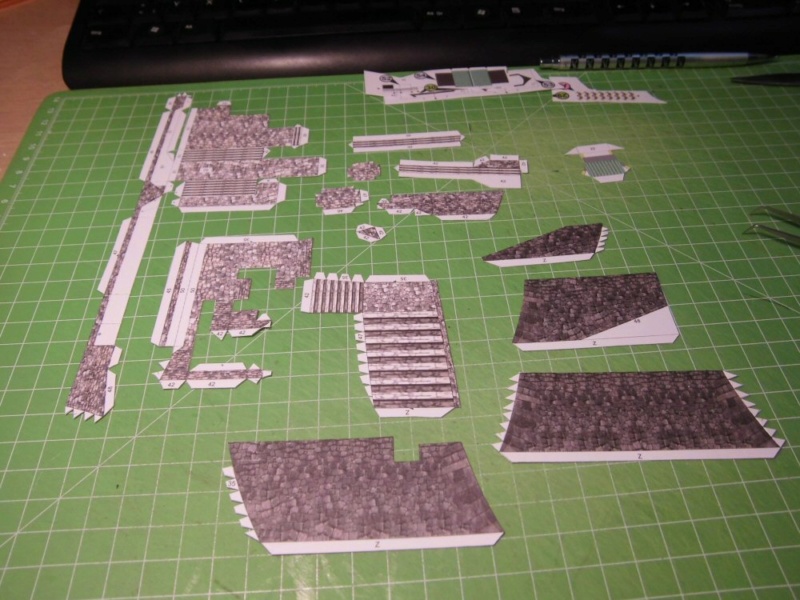

Die Teile der Plattform sind nun vorbereitet und dürfen etwas trocknen, bis ich sie zusammenfüge.

Viele Grüße
Dieter
