Revell Mercedes 1625 TLF 24/50 1:24

Heute habe ich mit dem Bau des nächsten Bausatzes begonnen. Ich werde wieder versuchen, wieder viel Licht einzubauen. Ich habe die ersten Rahmenteile zusammengeklebt, um zu sehen, wie ich die Frontbeleuchtung einbauen kann. Begonnen habe ich mit der Stoßstange vorn.

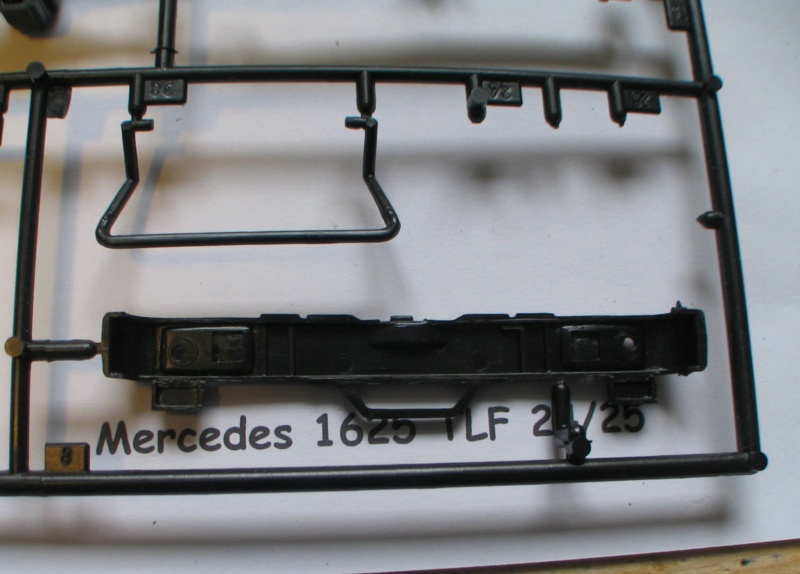

Hier habe ich eine Stoßstange zum Einbau vorbereitet. Es ist eine alte von Bastelschrott. Es war ein angefangenes Modell, es war als Zugabe mal dabei.


Diese Stoßstange wird nur zum probieren verwendet.


Am Modell wird diese hier verbaut.


Ich habe Platten aus 0,75mm PVC (Scheckkarte) geschnitten, die als Halterung für die LEDs dienen.


Beide Platten eingelegt


Eine Platte ist bestückt. Auf Bilder vom Bedrahten der LEDs habe ich hier verzichtet.

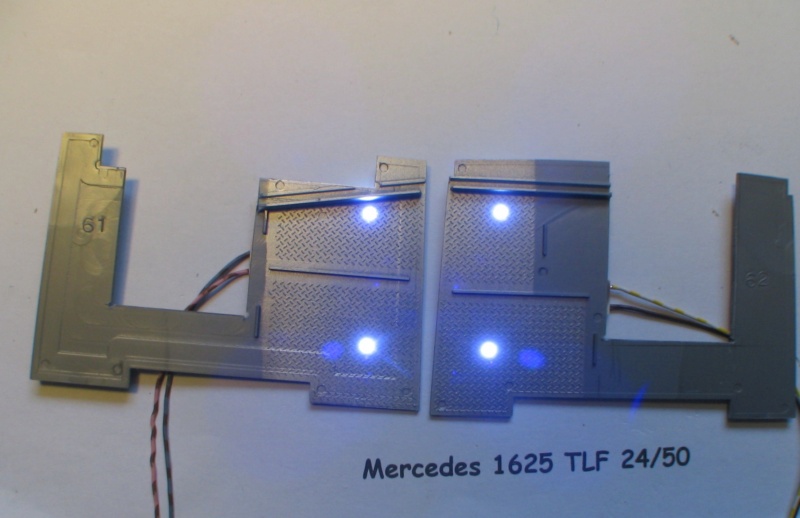

Hier mal eine Lichtprobe     oben links Warnblinker   oben rechts Scheinwerfer   unten links Frontblitzer


Die "Lichtplatte" von hinten


Hier mal die Platten zur Probe eingeklemmt.

Absolut faszinierend! Bin gespannt, wie es weitergeht...

Danke Seb

Der zweite Lampenträger ist auch fertig

Der Suchscheinwerfer ist auch umgebaut, und wartet auf die Lackierung

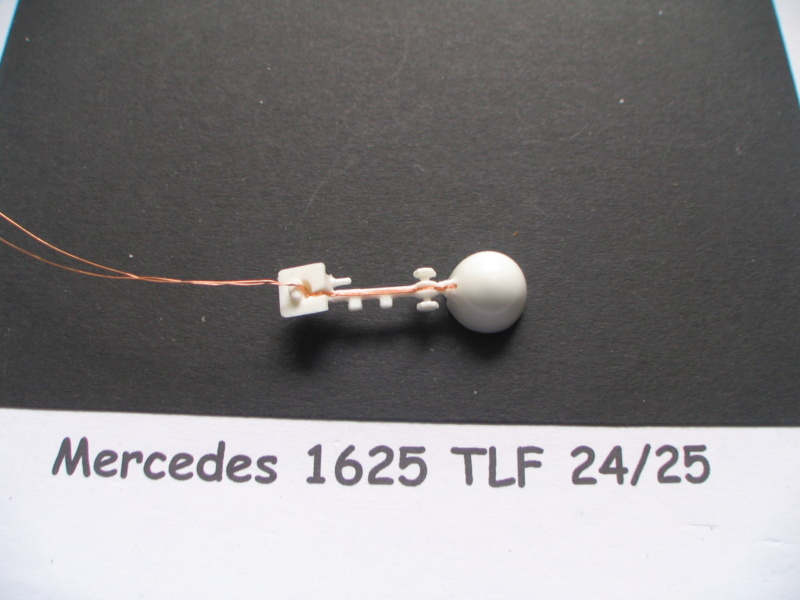

In der hinteren Seite des Lampenmastes eine Rille eingeritzt, um die Drähte aufzunehmen


Die LED mit Vorwiderstand und den Anschlussdrähten


Die LED eingebaut und die Drähte in die Nut eingeklebt


Die eingeklebte LED mit Vorwiderstand


Die LED mit 2K-Kleber fixiert

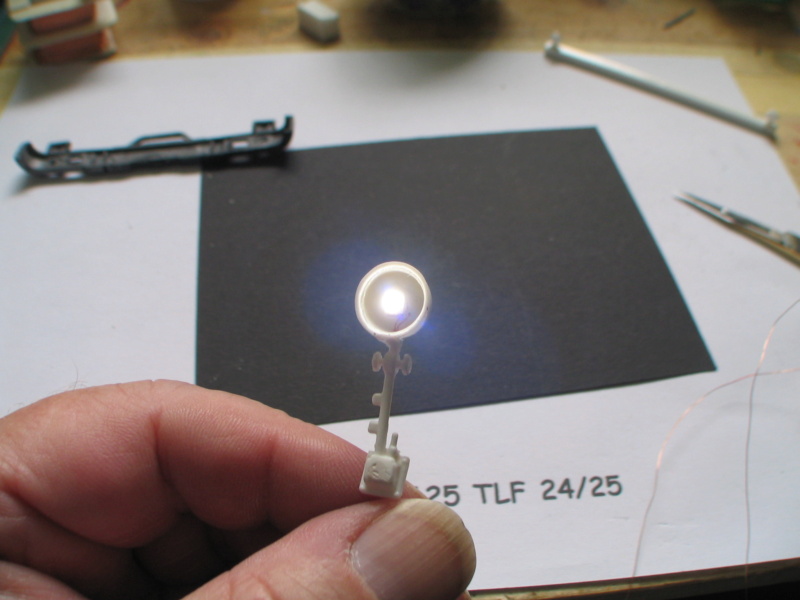

Lichtprobe

Ein paar weitere Bilder vom Bau

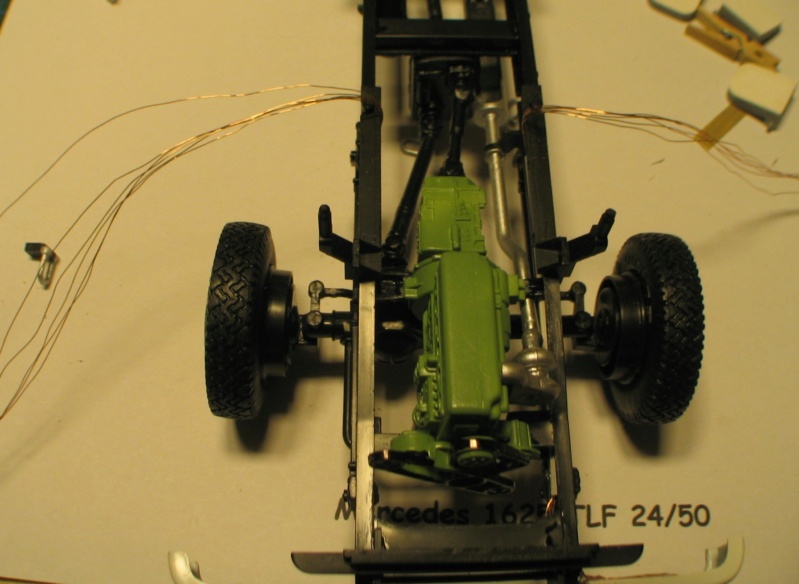

Motor und Plattfedern eingebaut


Jetzt habe ich mir Gedanken über den Umbau der Rücklichter gemacht


Ich habe Löcher in die Rücklichter gebohrt um kleine SMD LEDs einzukleben


Bedrahtete LEDs in linkes Rücklicht eingeklebt


Beide Rücklichter fertig


Hier mal mit Bezeichnung am linken Rücklicht. Nach der Lackierung kommt noch ein "Schutzglas" drüber


Zum Abschluss noch Bilder mit weiteren angebauter Teile wie Auspuff, Achsen, Verteilergetriebe und der  Räder.

Immer wieder faszinierend zu sehen, wie du die Lichttechnik angehst, Egbert!
Auch diesmal wünsche ich guten Erfolg, was fast schon überflüssig ist, da du über jede Menge Know-How und Modellbauroutine verfügst!
Wieder dürfen wir uns auf ein Modell der beleuchtungstechnischen Extraklasse freuen!

Beste Grüße Michael (maxl)

Schon der Hammer was Microschwachstromer Egbert hier zaubert

Glufamichel schrieb:Schon der Hammer was Microschwachstromer Egbert hier zaubert

@ Danke Uwe
Ich bin vom Beruf Starkstromer. Das habe ich mir angeeignet.

@ Micha, es freut mich, dass es Dir wieder gefällt. Ich werde mir Mühe geben, um wieder viel Licht in das Modell zu Zaubern.

Ich hoffe sehr,Du hast nichts dagegen,wenn ich mir so das ein oder andere von Dir abschaue?
Es ist faszinierend,was Du hier zeigst.

Brumsumsel schrieb:Ich hoffe sehr,Du hast nichts dagegen,wenn ich mir so das ein oder andere von Dir abschaue?
Es ist faszinierend,was Du hier zeigst.

Deshalb stelle ich meine Bauberichte hier ein, damit es als Anregung und zum Nachbau animiert.

Ich habe die vordere Stoßstange fertig gebaut, und angeklebt


Hier die Stoßstange von unten, da sieht man die Drähte, welche in den Koffer gehen.


Ich habe rechts und links in den Rahmen ein 2mm Plasterohr eingeklebt und dort die Drähte durchgeführt.
Hier sieht man wo die Drähte rauskommen und dann später in den Koffer gehen.

Hallo
Heute wieder ein paar Bilder vom Baufortschritt.
Der Boden des Aufbaues mit lackierten Geräteräumen 1 und 2


Die Seitenwände der Geräteräume mit LEDs ausgeschalten


Hier mit eingeschalteten Licht


Die Seitenwände von Hinten mit den Vorwiderständen und den Anschlussdrähten

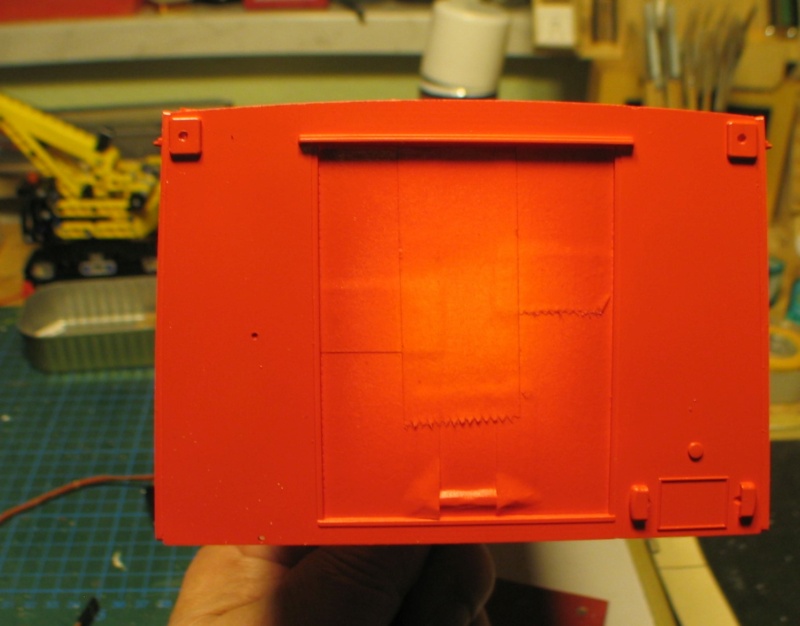

Die Innenansicht des Aufbaus ist abgeklebt


Der Aufbau ist Teillackiert.
Hier Bilder von allen Seiten


Heckansicht, die Löcher für Blinker (oben) und Kennzeichenleuchten (rechts unten) sind auch gebohrt.




Als nächstes werden die Rollläden in Alu lackiert.

Hallo
Heute noch ein kurzes Update
Es wurde weiter lackiert, und das Fahrgestell auf das Unterteil der Vitrine angepasst.

Die Rollläden und die Zierstreifen sind jetzt Alu-Farben






Auf der Grundplatte der Vitrine habe ich Halterung zum fixieren des Achsen des Fahrzeuges angebracht. Das große Loch ist
für die Kabel, und das kleine zum fixiere auf Grundplatte


Das Fahrgestell ist aufgesetzt, und zusätzlich vor dem rausfallen mit einem Gewindestift gesichert.




Hier noch mal ein Bild von den bei mir üblichen Steueranschlüssen.

So habe ich meine Lokomotiven auch mit der Base verbunden, Egbert. Eine konstruktiv saubere Lösung.
Langsam verliere ich den Überblick: Das wievielte Feuerwehrfahrzeug ist das jetzt? Die Sammlung dürfte schon stattlich sein...

Beste Grüße Michael (maxl)

Hallo Michael

Alles zusammen, Feuerwehr- und Polizeifahrzeuge sind 11 fertig. Das ist das 12. Einsatzfahrzeug.

Da ist ja schon ordentlich was zusammen gekommen, Egbert!

Das dachte ich mir so in etwa, Egbert! Feine Sammlung!
Und nach oben ausbaufähig, wie man an der Regalkonstruktion sieht...
Danke für das Foto. Kannst stolz sein!

Beste Grüße Michael (maxl)

maxl schrieb:
Und nach oben ausbaufähig, wie man an der Regalkonstruktion sieht...
Beste Grüße Michael (maxl)

Ich wollte schon eine Etage draufsetzen, aber der Holzpreis ....  Für ein Brett 30 x 120 cm hätte ich bei O.. 14,99€ für die schlechteste Qualität bezahlt, da warte ich noch etwas, und hoffe, das der Holzpreis wieder sinkt. Das war mir entschieden zu teuer

Es ging wieder etwas weiter. Ich habe die Platinen für Warnblinker, Frontblitzer und Rundumleuchten angefertigt und eingebaut.


die Platinen


Hier wird die Platte mit den Platinen eingeklebt. Rechts ist die Platine mit den Widerständen und Anschlüssen für die Rückleuchten zu sehen

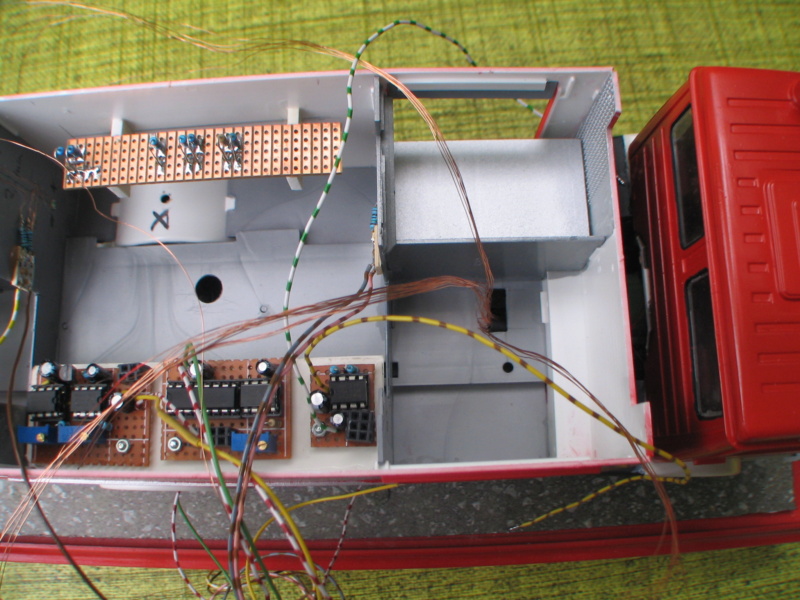

Hier ist die Platte eingeklebt. Da ich in dem TLF viel Platz habe, konnte ich alles etwas großzügiger und übersichtlicher einbauen

Hallo
Es ging wieder etwas weiter. Die Kabine und der Koffer sind auf das Fahrgestell montiert. Weiter ging es mit der Elektronik.

Draufsicht


Seitenansichten





Auf den nächsten beiden Bildern sind die Drähte der Beleuchtung vom Führerhaus, Stoßstange vorn und Rundumleuchten zu sehen





Hier ist die Verdrahtung abgeschlossen. Alle LEDs funktionieren


Etwas anderer Winkel.


Weiter geht es dann mit dem weiteren Ausbau des Fahrzeuges.

Meine Fresse, ist das ein Kabelgewirr,
gut das du da den Überblick behälst!

Danke John
Ich habe alles dokumentiert, sonst sehe ich auch nicht mehr durch. Ich habe keine Schaltpläne erstellt, aber die Leiterplatten beschriftet.
Hier mal ein Bild.

.... aber allein das Bündel an Kupferlackdrähten,
was da hinten aus dem Loch ankommt,
da kann man schnell mal den Überblick verlieren!

John-H. schrieb:.... aber allein das Bündel an Kupferlackdrähten,
was da hinten aus dem Loch ankommt,
da kann man schnell mal den Überblick verlieren!

Die Lackdrähte habe ich alle an den Enden mit verschiedenen Farben (Edding) markiert. Jeweils mehrere Farben, und natürlich notiert.
Sonst hätte ich auch die Übersicht verloren

Heute wieder paar Bilder.
Ich habe das Dach "geteert" und aufgebaut. Die Teile vom Aufbau waren alle verzogen und sahen zum Teil schrecklich aus. Ich musste das Dach komplett verschrauben, damit es überhaupt sitzt, also an allen vier Ecken. Es sollte laut Anleitung nur aufgelegt werden. Aber das hätte nicht funktioniert.
Die Saugschläuche und Leitern liegen schon drauf.
Nun wird der Rest langsam eingebaut und die Restlackierung durchgeführt.

Blick aufs Dach, da sieht man die Schrauben


Monitorsteuerteil und die erwähnten Schrauben rechts und links vorn

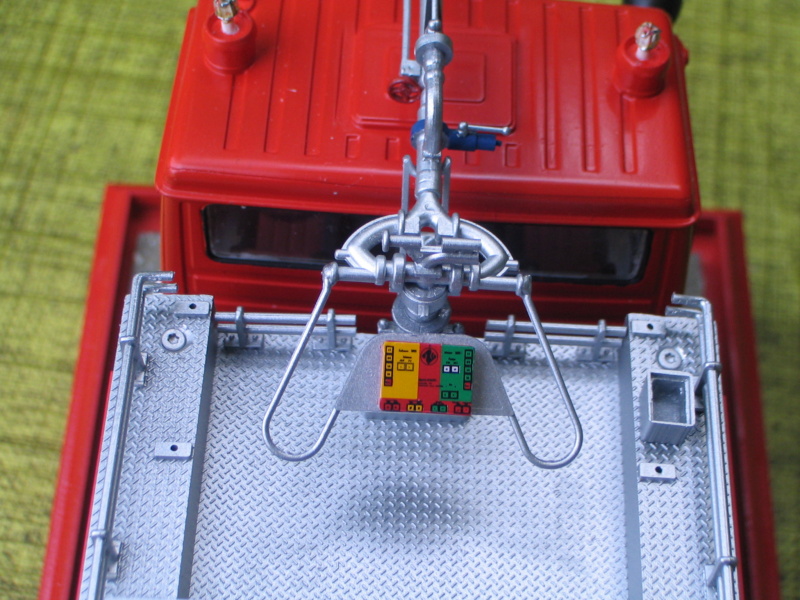

Seitenansichten Löschmonitor




Saugschläuche und Leitern


Rückansicht Hier ist noch einiges zu tun Leuchten farblich gestalten Griffe für Rollläden ....
