Cutty Sark - Die unendliche Geschichte

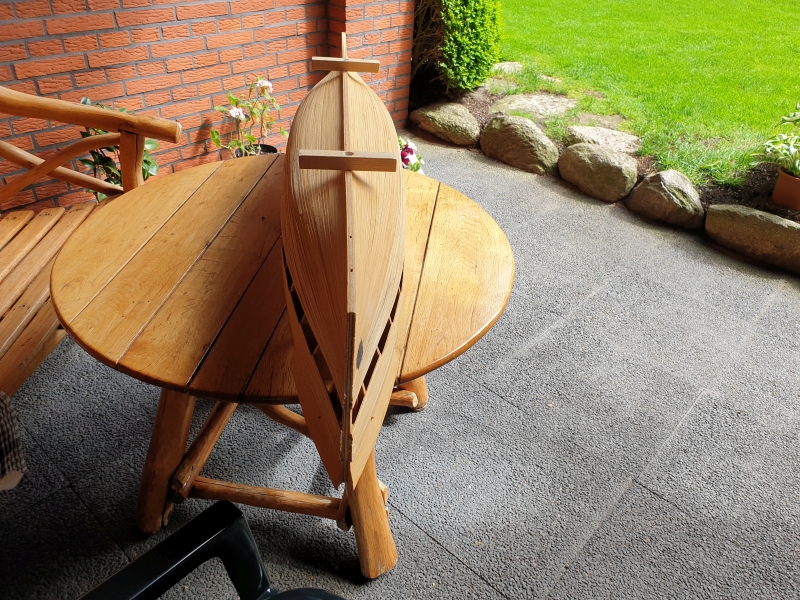

Ich hatte 2002 mit dem Bau begonnen. Die in diesem Beitrag gezeigten Bilder stammen aus der Zeit.










Vor etwa 5 Jahren habe ich dann weiter gebaut. Bilder aus der Zeit habe ich nicht, Der Rumpf wurde halb beplankt- ebenso das Deck. Dann war die Luft wieder raus.
Letztes Jahr im Herbst habe ich das Projekt dann wieder aufgenommen. Hier einige Bilder.

Hallo,

eine Cutty, da bin ich doch bei.
Ich habe auch einmal eine gebaut. Das war ein Sammmelbausatz von DelPrado
https://www.der-lustige-modellbauer.com/t28164-meine-cutty-sark-von-delprado-wird-gebaut?highlight=cutty
Um was für einen Bausatz handelt es sich bei deiner Cutty

Die Idee mit dem Gewinde für den Ständer finde ich sehr gut.

Sind die Masten schon fertig oder ist das nur eine Stellprobe

Viel Spaß beim Weiterbasteln

Moin,
ich würde mal sagen ,alte Liebe rostet nicht.
Ja diese Tee Klipper haben schon einen Modernen Segelschiffsrumpf ,den man von unserer Passat kennt.
Da es sich um ein Vollschiff handelt,ist Takeln angesagt.Wie viele Knoten man braucht, weis nur Rainer.
Viel Erfolg

Vorlage für die Darstellung des Spiegels der Cutty Sark 1:50 war ein Bild aus einem Plan von G.F.Compbell Maßstab 1/4" = 1Foot. Das entspricht ungefähr 1:120.


Das Bild passt so nicht auf den Spiegel. Es muss auf den Maßstab angepasst werden. Ausserdem entspricht die Geometrie des Modellspiegels nicht genau dem Plan. Die Darstellung soll farbig sein. Dafür habe ich Fotos der Cutty Sark in London verwendet. Wenn Interesse an der Umsetzung besteht, werde ich diesen Beitrag ausführlich weiter bedienen.

Gruß
Fiete

Ich werde mich sehr gerne auch dazu setzen und Deinen Bau weiter verfolgen.
Die Cutty ist schon eine Legende für sich.
Auch von mir die Frage, ob Du mit einem Bausatz arbeitest oder nach eigenen Ideen / Plänen (danach sieht es für mich aus, nach deinem Beitrag zum Heckspiegel).
Viel Spaß weiterhin

Die "Cutty Sark" war in den frühen 70ghern mein erster Großsegler, den ich aus einem BS gebaut habe. Jetzt liegt hier - seit über 30 Jahren - im Schrank noch unberührt das Schwesterschiff, die "Thermopylae". In diesem Leben wird das nichts mehr mit uns Zweien ...! Zumal auch das Interesse zur Modelleisenbahn gewechselt hat.

Jetzt zu den einzelnen Arbeitsschritten.
Die Form des Spiegel habe ich direkt von dem Modell abgenommen. In den Bereich ist die Grafik einzupassen.



Hier ist ein Bild der Verzierung, die in die Form des Spiegels eingepasst werden muss. Jetzt beginnt die Arbeit mit dem Programm GIMP. GIMP ist die Abkürzung für GNU Image Manipulation Programm. Es ist erstaunlich, welche Möglichkeiten dieses Programm bietet - Transformieren, Spiegeln, Verzerren, Aufhellen und so weiter, alle erdenklichen Möglichkeiten. Und nicht ganz unwichtig, es ist Freeware.



Die Ausgangsbilder

Backbordeite. Dies Bild wurde gespiegelt auch für die Steuerbordseite benutzt - von links bis kurz hinter die blaue Rose.



Spiegel Mitte



Die Backbordseite ist eingepasst. Die unterste Ebene (schwarz) zeigt den die Vorlage des Spiegels aus dem Plan.



So sieht der Spiegel dann nach der Bearbeitung aus.



Probeweise am Modell fixiert.



Gedruckt wurde die Abbildung auf mattem Fotopapier 250 Gramm/m². Nach endgültiger Befestigung werden die Anschlüsse noch angepasst und das Ganze mit Klarlack konserviert.
Im Vorwege hatte ich mir Gedanken gemacht, wie ich das darstellen sollte und auch Verschiedenes ausprobiert. Mir scheint diese Lösung die beste zu sein. Sie ist zwar nicht dreidimensional, dafür aber sehr originalgetreu.

Bis dann

Fiete

Draussen regnets, drinnen ist es trocken. Eine gute Gelegenheit, den Beitrag fortzuführen, zumal die Bilgepumpe das Thema ist.

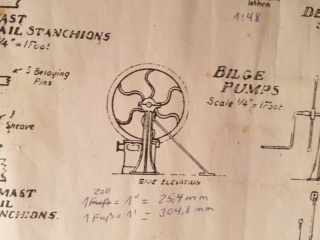

Die folgenden vier Bilder zeigen die Lage und die Konstruktion der Pumpe. Das war die Vorlage zur Herstellung.









Die Pumpe ist noch nicht fertig montiert. Ich habe sie provisorisch zusammengesteckt an ihre Position gestellt. Der sichtbare Mast ist noch nicht fertig. Da wird noch nachgebessert. Im Original ist er aus Metall. Da muss überlege ich, wie ich das glaubhaft darstellen kann. Hat da jemand eine Idee?







Die Herstellung der Pumpe werde ich demnächst posten.

Bis dann

Fiete

Moin Fiete, können wir die beiden Beiträge zusammenfassen,
oder sollen das zwei Themen bleiben

Themen zusammengefügt und Füllfunk entfernt. - John

Jetzt gehts weiter.

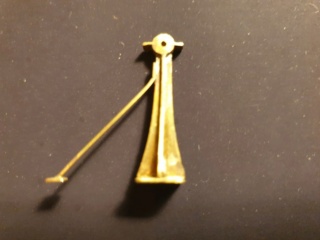

Hier ist eine der seitlichen Stützen der Pumpenwelle zu sehen



Das oben befindliche Wellenlager wurde aus einem durchbohrten Messingstab mit seitlich angelöteten Messingstreifen erstellt. Die Lager werden scheibchenweise abgesägt.


für das Schwungrad habe ich Messingdraht in der Länge des Umfangs ausgeglüht und langsam abkühlen lassen. So lässt er sich leichter biegen. Dann grob die Rundung geformt und mit Hartlot zusammengefügt. Das hält bombenfest. Dann auf einen kegelförmigen Stab bis zur endgültigen Rundung aufgezogen - fertig. Anschließend die Nabe und die Speichen hart verlötet.

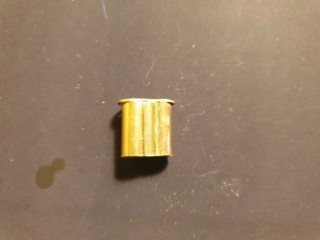

Die Pumpenschächte wurden aus zwei Messingrohren verlötet.


Für den breiten oberen Rand habe ich Scheibchen von den beiden verlöteten Rohren abgesägt und mit dem Hammer breit geklopft.




Für die Stößel habe ich zwei Messingrohre an einen Messingstreifen gelötet und Streifen abgesägt.


Mit Hartlöten lassen sich so filigrane Objekte gut herstellen.

Gruß
Fiete

Moin Fiete,
klasse Arbeit, die du uns da zeigst!

Wow!

Hätte eher auf weichlöten getippt.
Kleinteile hartlöten muß ich unbedingt mal ausprobieren.

Hallo Thoto,
diese filigranen Teile wird man mit Weichlöten nicht erstellen können.
Für das Hartlöten sind unbedingt einige Kenntnisse erforderlich. Ich hatte mal Kontakt mit einem alten Lotsen, der Spezialist für originalgetreue kleine Modelle war. Der hat mir die Grundlagen des Hartlöten beigebracht.
Ich werde demnächst die Vorgehensweise posten.

Gruß Fiete

Super! Da bin ich bei.

Hartlöten kenne ich ursprünglich nur im Großen mit Messer-Grießheim.
Und dann halt Reling löten mit dem Proxxon-Brenner.

Genau, den Proxxon Brenner benutze ich auch. Wichtig ist aber, wie er eingesetzt wird. Kleine Teile kann man beim Löten nicht festhalten. Mit einer Zange geht das nicht, die Hitze wird abgeleitet. Die Anordnung muss fixiert werden. Weiter .. Flussmitel -fixieren usw.
Große Teile lassen sich mit dem Proxxonbrenner nicht Löten. Dafür reicht die Leistung nicht.

Gruß Fiete

Die Pumpe ist ja 'ne Wucht ... insbesondere die Schwungräder
mit ihren fein geschwungenen Speichen!


Gruß - Jörg -

Die Werft hatte den Weiterbau der Cutty vorübergehend eingestellt. Gründe wurden nicht genannt.
Ein Teil der künftigen Besatzung konnte sich jetzt über den Baufortschritt informieren.
Wesentliche Änderungswünsche gab es nicht.
Die Herren in den Anzügen sind wahrscheinlich Sponsoren des Projekts.






Der Werft wurde nahegelegt, die Fertigstellung voranzutreiben.

Auf dem ersten Bild meines vorherigen Beitrags ist das Schanzkleid als blankes Messing erkennbar. Ich hatte es davor schon mit schwarzer Acrylfarbe gestrichen. Der Untergrund war jedoch nicht sauber genug. Die Farbe löste sich. Ich musste alles abschleifen.

Künftig werde ich Metall, das gestrichen werden soll, mit Acryl Primer grundieren. Das sieht dann so aus.



Ich hatte erhebliche Probleme mit der Herstellung der Öffnungen für die Festmacherleinen. Um die Fuscharbeit zu verstecken, habe ich aus Takelgarn (1,5 mm) eine Umrandung hergestellt. Wenn die gestrichen ist, kann die Textur des Garns nicht mehr erkannt werden und die Öffnung ist sauber.




Erst mal ne Runde pennen.

Lange habe ich den Bauabschnitt Schanzkleid (0,5 mm Messingblech) vor mir hergeschoben. Das Zuschneiden, Löten, Kleben und Streichen von Messing ist für einen Holzwurm zumindest ungewohnt. Das ist jetzt erledigt.

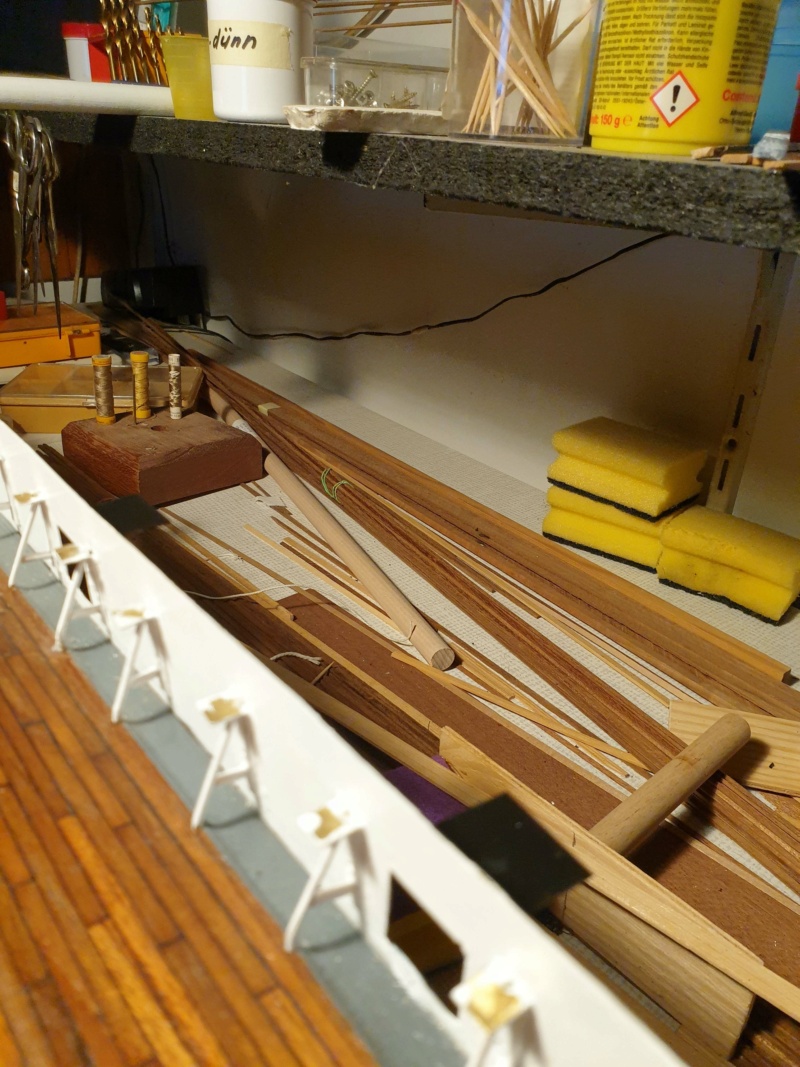

Hier einige Großaufnahmen zu den Schanzkleidstützen - 26 pro Seite. Die Schrägen sind aus 1,5 mm Messing Rundstab, die kleinen waagerechten Streben aus Zahnstochern.





Die schwarzen Öffnungen zwischen den Stützen sind offene Lucken der Freeing Ports.




Ein Blick auf die Poop-




Schiff AHOI

Fiete

oh welche Fleißarbeit Fiete. Gratuliere zur Vervollständigung der filigranen Stützen, die sind wirklich flott in Reih und Glied.



Diese schwarzen Öffnngen werden, so wie Du schon erwähntest, bestimmt die Speigatten und diverse selbst öffnende und schließende Wasserpforten und später wohl mit einer horizontalen "Tür" verschlossen.
Der korrekte Nachbau ist auch wieder eine Fieselarbeit, bei vielen Modellen haben die Erbauer diese deshalb einfach weggelassen.

Ich schaue Dir weiter zu, danke für Deinen Bericht.

Hallo Michael,
Die Speigatten/Wasserpforten sind mit frei schwingenden Platten versehen. Diese öffnen sich, wenn das Schiff krängt. Damit in solcher Situation nichts von Deck gespült wird, sind noch einige waagerechte Stäbe innen direkt davor anzubringen.
So sehen die Freeing Ports aus.



Gruß
Fiete

Top Arbeit!
Donnerwetter!

Ich habe lange getüfftelt, um eine Lösung für die Erstellung des Schanzkleid-Abschlusses zu finden. Als Ausgangsmaterial habe ich eine Teakaholzleiste 2,5 mm X 8 mm verwendet. Daraus dann die einzelnen Elemente mit einer Länge von 22 mm abgetrennt - etwa 40 für jede Seite.
Der innere Bereich muss freigestellt werden. Da Teak beim Bohren leicht auseinander bricht, habe ich die Teichen mit Ponal Klassik auf eine eine Sperrholzplatte geleimt. Nach dem Bohren habe ich sie mit Wasser abgelöst. Für jede Freistellung dann die 3 Bohrstellen markiert, mit einem 3 mm Holzbohrer ausgebohrt, den verbleibenden Rest mit scharfem Messer entfernt und danach mit einer Feile geglättet - siehe Bild.  Die Stücke wurden dann von 2,5 mm auf etwa 1 mm herunter geschliffen.



Damit das eine schöne satte Farbe erhält, habe ich die Teilchen auf Klebeband gelegt und mit Leinölfirnis behandelt.



Dies ist ein Bild der Cutty in London.



Hier die entsprechende Situation auf meiner Cutty.









Als nächstes sind dann die Deckshäuser dran.

Bis demnächst

Gruß Fiete

Fiete schrieb:
Hier die entsprechende Situation auf meiner Cutty.

Moin Fiete,
das reale Bild fand ich aber hübscher.

Die Stützen der Schanz sind Dir gut gelungen.

Eine junge Frau sieht natürlich besser aus. Zu meiner Werft-Besatzung gehören leider keine Frauen!

Einen Gruß aus dem schönen Westholstein,
Fiete
