Doktor Strange Cosplay Ausrüstung, 1:1 Resin 3D Druck

Heut hatte ich mit den Augen angefangen da die dann später zu Timo geschickt werden, er macht die Elektrik. Die Base kommt später da die noch gedruckt werden muß. Das Auge gibts im Doppelpack, eins für mich und eins für Kevin zum tragen



Da hier einiges durch den Druck verzogen wurd heißt es erstmal mit Feilenorgie anpassen



Das erste Innenteil sitzt



Hier beim zweiten sieht mans sehr gut dasses leicht verzogen is an manchen Stellen



Der untere Ring wurde angepaßt



Nach zwei Std Feilerei paßt der untere Ring und läßt sich bewegen



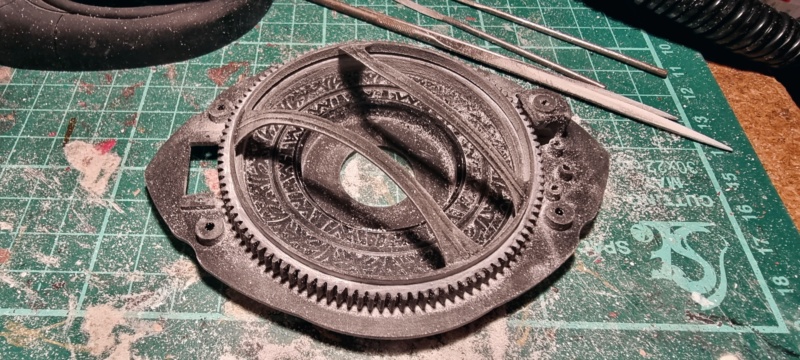

Dann gings an den oberen Ring



Nach ner halben Std war der fertig





Die ersten Zahnräder wurden bearbeitet

Warte gespannt auf die Teile.
Aber is ja ordentlich nacharbeit

Frag net

Jetzt folgen erstmal die Bilder von letzter Woche



Da gings erstmal mit den Zahnrädern des unteren Ringes weiter



Fertig mit dem glätten





Dann gings mit dem oberen Ring weiter



Nach dem glätten



Die Zahnräder für den Ringantrieb wurden geglättet



Das Zahnrad für den oberen Ring mußte repariert werden, ein Streifen Plastic Sheet genommen und mit Sekundenkleber druffgeklebt



Etwas feilen, fertig



Eine Innenseite der Zahnräder wurde angepaßt



Der obere Bewegungsmechanismus



Dann gings an den mittleren Mechanismus. Da mir die Feilerei zu blöd wurd hatte ich den Tronic ausgepackt um alles anzupassen



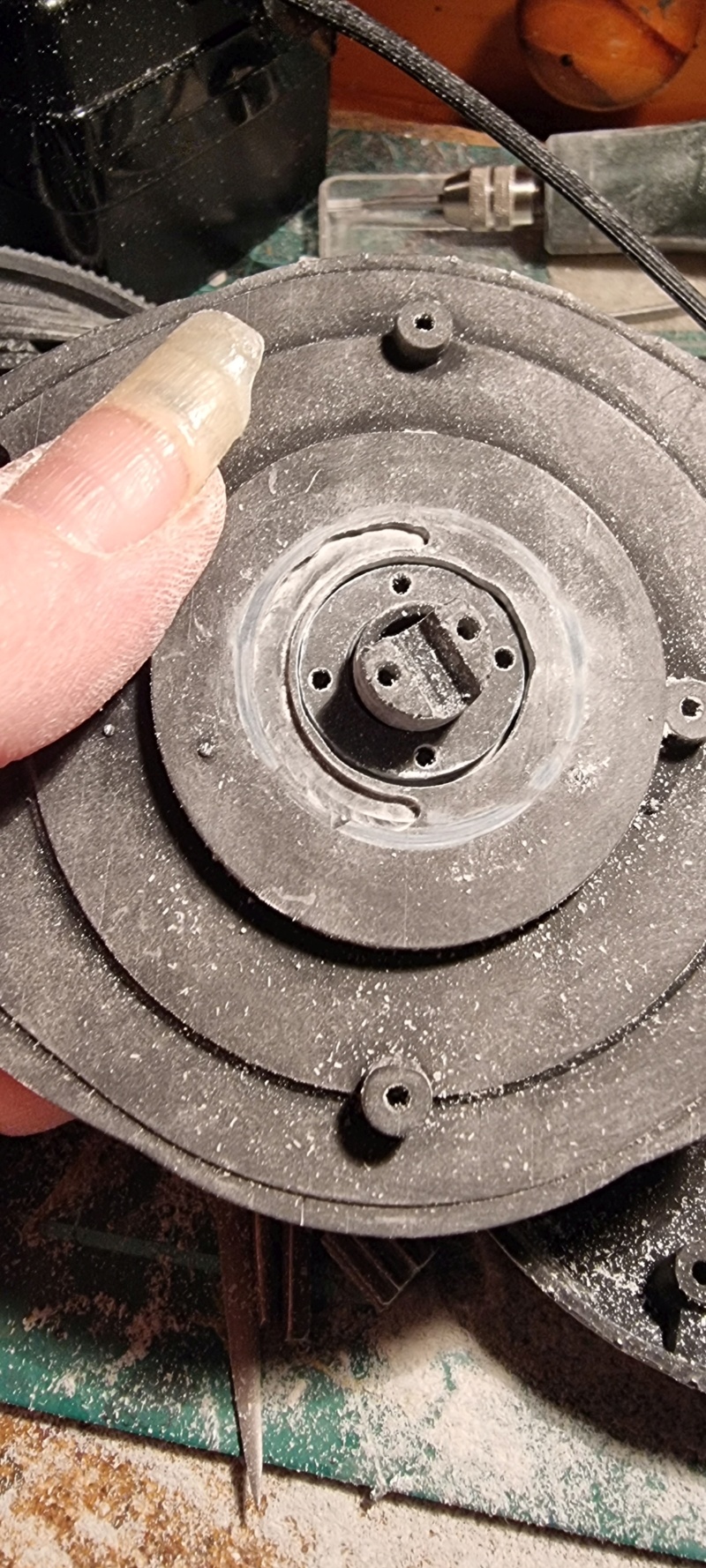

Nach einigem Gefräse ließ sich der innere Ring wunderbar drehen



Der Infinity Stein Träger wurde eingesetzt zur Probe



Der Bewegungsradius vom hinteren ersten Zahnrad wurde etwas ausgefräst

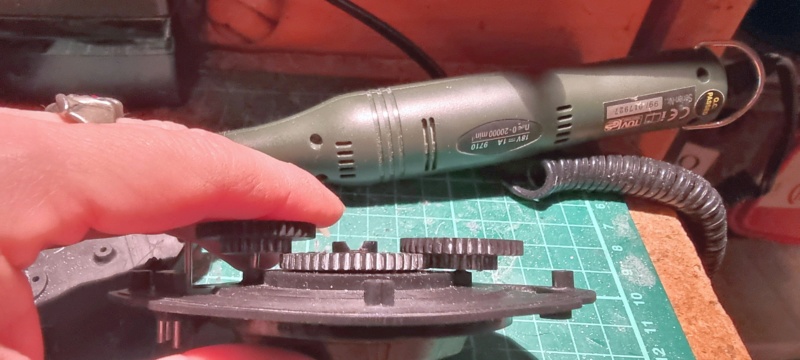

Das Zahnrad läuft rund

Die Bilder von heut



Ich wollt ja ursprünglich des Zahnrad reparieren da zwei Zähne dank vergessener Stützen beim Druck nicht mitgedruckt wurden, habs gelassen



Hab die andern beiden Zahnräder geglättet



Ein 1,8 mm Rohr als Welle zur Probe eingesetzt und die Zahnräder liefen gut und leicht



Als zweite Welle hab ich ein 1m langen 1,8 mm Federstahldraht aus der Firma eingesetzt. Aus dem Federstahldraht werd ich später die Wellen fertigen



Dann gings mit dem zweiten Auge weiter



Anstatt mir wieder ne langwierige Feilenorgie zu geben hab ich lieber gleich alles mit dem Tronic passend gefräßt



Ging wesentlich schneller und präziser



Sollt öfters mal mit dem Tronic (Lidl Dremel) arbeiten






Die Zahnräder für die großen Ringe mußten kaum bearbeitet werden



Weiter gings mitm inneren Ring und dem Infinity Stein Träger



Kurz den Träger angepaßt



Paßt alles



Die Zahnräder passen gut



Beide Augen provisorisch zusammen. Da ich diese Woche KzH wegen Kreislauf bin werd ich diese Woche wieder drangehen

Dann mal gute Besserung

Jo danke dir, is ja net des erste mal das der spinnt

Jetzt sieht man mal wie groß die Teile werden.
Hast sauber hinbekommen die ganze Mechanik

Da ich die Woche zu faul war die Bilder hochzuladen darf ich mich jetzt dransetzen

Von Montag



Der ganze Schleifstaub wurd runtergewaschen



Die Wellenlänge wurd ausgemessen



Ein 1m langer 1,8 mm Federstahldraht, aus der Firma, wurd in den Schraubstock eingespannt und die Wellen wurden in der passenend Länge abgesägt



Die Wellen wurden dann mit einer Miniscotchscheibe fürn Dremel entgratet, die fusselt schlimmer als unsre großen in der Firma



Welle eingesetzt



Zahnrad paßt



Das zweite sitzt auch gut



Ran an die nächsten 6 Wellen





Die ersten 3 zurecht gesägt



Im Anschluß gescotcht




Und reingeklebt



Die nächsten 3 Wellen an ihrem Platz



Dann gings an die hinteren Wellen, das ganze 4x



Die ersten zwei

Hintere Wellen fertig



Dann gings an die letzten 4 Wellen für die Augenlider am Steinträger





Sitzt, paßt

Die Bilder vom Die



Die Zahnräder der Ringe wurden nachgearbeitet



Dann gings an die inneren Augenteile



Mit einer kleinen Kugelkopffräse wurd ebbes Struktur reingearbeitet



Erstes Teil fertig



Die Struktur is auch beim Original



Ein Zahnrad mußte repaiert werden



Das zweite wurd auch nochmal neu gemacht





Dann gings an die Bemalung des inneren Bereiches, zuerst kam Bronze von Vallejo drauf

Dann kam schwarze Tinte drauf





Zwischendurch wurden ein paar Markierungen auf die Streben gesetzt weil ich se ursprünglich einfräsen wollt, es aber doch gelassen hab





Mit Bronze wurd das ganze wieder per Drybrush aufgehellt











Dann kam Glanz Klar drauf

Die Augenlider wurden fest montiert



Die Wellen wurden am Steinträger festgeklebt









Der Steinträger wurd in die Halteplatte gesetzt



Dann wurd der zweite Steinträger zusammengebaut



Nachm ersten Bewegungstest is die Farb zum Teil weg



Also mußte im inneren Bereich der Rand weggefräst werden



Die Stellen wurden nochmal neu bemalt




Da die Bohrungen net zusammengepaßt hatten wurden die Trägerplatten kurzerhand festgeklebt



So sieht der innere Teil aus und das erste Auge wurd an den Bewegungsbereichen mit Vaseline eingefettet um die Reibung zu verringern



Ich wollt eigentlich zuerst auf der Rückseite mit Stiften arbeiten um die Funktion zu testen



Da die Zahnräder überhaupt net ineinandergriffen wurden die zurechtgefräst



Was im Nachhinnein völlig unnütz und sinnlos war, zeigs später warum

Puh ganz schöner Anpassungsaufwand bei den Teilen. Kann man schnell die Nerven verlieren

Frag net Steph

Alle Bilder bis jetzt sind noch von letzter Woche



Fräsen, anpassen.....hat am Ende nix außer Ärger gebracht



Auch diese Zahnräder nachbearbeiten und runterfräsen war im Nachhinein unnötige Arbeit



Der ganze Scheiß hatte zwar gepaßt, war aber trotzdem total verzogen



Sieht zwar passend aus, aber es sind immer wieder Ritzel gebrochen



Am So wollt ich des mittlere Zahnrad festmachen. Da die Schrauben aus der Firma zu lang waren, hatt ich kurzerhand mal schnell Madenschrauben hergestellt



Schraube in die Schraubzwinge einspannen



Schraube in der Mitte durchsägen



Angesägtes Stück hochkant einspannen



Schlitz mittig reinsägen



Fertige Madenschraube

Mit der Funktionfähigkeit ists echt problematisch. Der einzig mögliche Kommentar ist da:

Paßte alles zusammen



Heut beim zweiten Auge sah ich den Fehler endlich: das mittlere Zahnrad war 1 mm zu breit



Zum Vergleich nochmal der Rotz von letzter Woche, diese drei Zahnräder druck ich grad nochmal aus



Das Zahnrad mußte 1 mm runtergefeilt und jedes Ritzel neu ausgefeilt werden



Hier sieht man den Unterschied

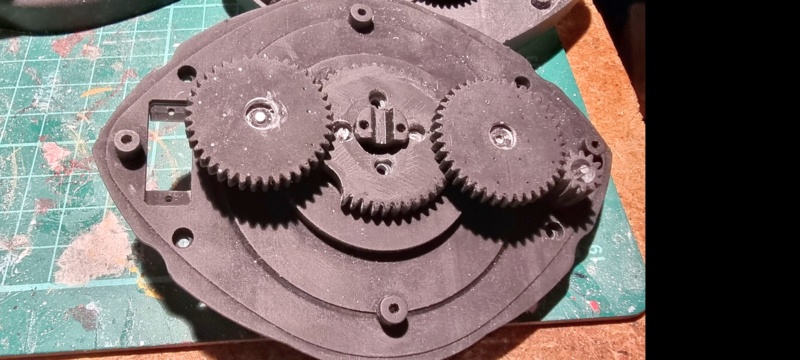

Sitzt, paßt und der Mechanismus funzt



Dann wurds zweite Zahnrad angepaßt, drucks aber grad nochmal falls ich da was net reparieren kann



PiMalDaumenFreiSchnauze runtergefeilt und stimmt

Das wars für heut

Das ich das jemals mal sag: Ich hasse Mechanik

Steph, des is noch zu milde ausgedrückt

Da kommt doch endlich Licht ans Ende des Tunnels.
Der Rest wird auch noch

Abwartet Timo, abwarten

Die gedruckten Zahnräder passen perfekt und laufen einwandfrei. Das mittlere hatn Fehler durch ne Störung beim Drucker, macht aber nix aus



Der Rücken der Zahnräder wurd ebbes geglättet. Die werd ich nochmal fürs zweite Auge drucken damits auch rundläuft

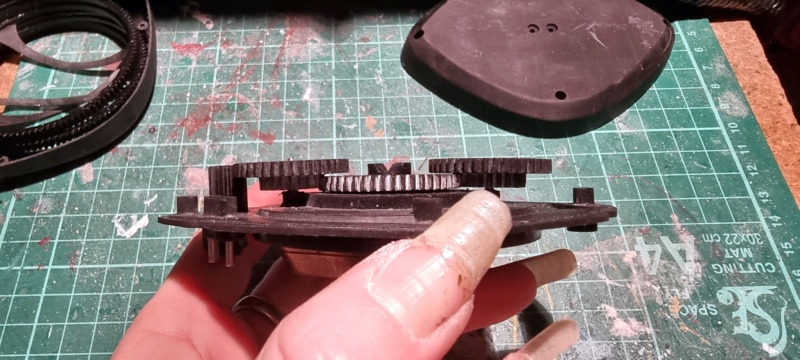

Das Hauptproblem warum die Mechanik hakt wurde auf einmal sichtbar: Das Mittelteil wo die ganze Mechanik draufsitzt is schepp



So sieht man wie sich das Mittelteil nach oben wölbt . Wie wir das begradigen können weiß ich noch net. Ich kann hier jetzt nix mehr großartig machen. Das zweite bekommt noch die neuen Zahnräder für hinten die ich noch drucken muß und dann gehen se zu Timo der sich mit der Elektronik rumfuchsen darf.....



Weiter im Text mit den nächsten Teilen, dem Gürtelset und der Cape Verzierung. Erstmal bisserl glattfeilen











Ich hatte mir ja die letzten Tage überlegt wie ich die Ornamente auf die kleinen Gürtelteile bekomm......

Code:

https://www.pinterest.de/pin/720153796674245339/

Hier gut zu sehen, sollte ich das mit Greenstuff machen oder Pro active ......heut kam die perfekte Idee



Die Ornamente wurden auf ein Blatt Papier gezeichnet. Mir kam die Idee die Ornamente mit 0,5er Kupferdraht und Resin zu machen



Mit dem Füllerende den ersten Kringel geformt, etwas Resin druffgepinselt und Kringel druff



Dann mit der UV Funzel aushärten

Das mit den krummen Zahnräder ist ja mies🧐
Hoffe Du findest eine Lösung

Nachdem um den Kringel etwas Resin immer wieder draufkam wurds nächste Ornamentteil geformt, zurechtgeschnitten, mit Resin erst fixiert und dann weiter Resin in mehreren Schrichten druff und immer wieder aushärten









Das erste fertige Ornament



Dann gings mitm zweiten Ornament weiter, der Kringel wurd wieder mitm Füllerende geformt und wieder zuerst mit Resin fixiert und dann weitermodelliert





Das zweite fertige Ornament



Beide zusammen



Dann gings an die Bemalung, die Gürtelteile bekamen als Grundton Rüstungsfarbe druff





Die Cape Verzierungen bekamen Bronze als Grundton



Das große Gürtelteil bekam mit Gunmetal noch ein Ring



Dann wurd zum Schluß noch alles mit schwarzer Ink eingeseift

Steph, net die Zahnräder sind krumm, sondern des Mittelteil wo die Mechanik drauf is

Sieht klasse aus Bianca

Die paar Teile sind schnell fertig gemacht

@ Bianca Steph, net die Zahnräder sind krumm, sondern des Mittelteil wo die Mechanik drauf is



Okay, Du kriegst das schon hin

Ob wir das hinkriegen werden wir noch sehen. Die Ringe gehen auch sehr schnell. Die Figuren werden bis auf ein paar Teile auch recht einfach, wird bisserl Arbeit weil ich ne Struktur reinarbeiten muß
