Re: Walfangboot Rau IX, Graupner 1:45

von Der Boss So Nov 12, 2023 7:51 am

Moin John und Ulrich

Danke für den Tipp, ich muss mal sehen wie das klappt. Da kommt nämlich noch eine Relling drauf. Mal schauen.

von Schlossherr So Nov 12, 2023 1:11 pm

Hallo Wolle, da das Aussichtstönnchen nur etwa 1,5 cm Durchmesser hat und auch nicht wesentlich höher ist, wäre mein Tipp dazu:

Oberen Rand plan beschneiden und bereinigen, diesen dann mit einem Plastikstreifen gleichen Materials (müsste ja von den Bauteilen übrig sein) oben außen herum auf die ursprüngliche Höhe auffüttern, dann passt auch die Reling nahezu drauf, denn beim Einstieg ist, so weit ich mich erinnere, eh eine Lücke.
Diesen kleinen Absatz am oberen Rand wird ein Betrachter nicht als Fehler interpretieren scratch

von Der Boss So Nov 12, 2023 6:07 pm

Moin Michael

Das ist ein guter Ansatz. Ich hatte auch schon überlegt, ob ich die Kanzel einfach ein kürzen soll aber das stimmt der Maßstab nicht mehr.

Danke euch für eure Hilfe. Foreenmusketier

von Der Boss Mi Nov 15, 2023 12:08 pm

Moin Moin

Hab mal wieder etwas gebastelt.

Das Krähennest habe ich etwas eingekürzt, sonst hätte der Ring mit der Relling nicht mehr drüber gepasst.
Der sah vorher so aus und nach der Bearbeitung mit einem großem Loch für das Krähennest, einem kleinem Loch, da wird es über dem Mast gestülbt und 3 0,8 mm Löcher für die Relling.
Dann habe ich noch die Lötvorrichtung für die Relling vorbereitet, da muss der Leim erst mal Trocknen.

Walfangboot Rau IX, Graupner 1:45 - Seite 16 20231122

Walfangboot Rau IX, Graupner 1:45 - Seite 16 20231121

Walfangboot Rau IX, Graupner 1:45 - Seite 16 20231119

Walfangboot Rau IX, Graupner 1:45 - Seite 16 20231118

Walfangboot Rau IX, Graupner 1:45 - Seite 16 20231117

von ullie46 Mi Nov 15, 2023 2:34 pm

Passt doch, Wolle. Einen Daumen

Gruß Ulrich

von Der Boss Do Nov 16, 2023 9:26 am

Moin Moin

Wieder ein Stück weiter, jetzt muss der Kleber noch Trocknen, dann geht's weiter.

Walfangboot Rau IX, Graupner 1:45 - Seite 16 20231128

von **John-H.** Do Nov 16, 2023 10:45 am

Das hast du sehr gut hinbekommen Wolle,
und von der Beschädigung des "Eimers" fast keine Spur. Very Happy

von Der Boss Do Nov 16, 2023 5:12 pm

Danke John Freundschaft

Ich bin da auch ganz mit zufrieden. Morgen geht es weiter.

von Der Boss Fr Nov 17, 2023 1:02 pm

Moin Moin

So der Hauptmast und der Heckmast sind, bis auf die Lackierung auch fertig.

Walfangboot Rau IX, Graupner 1:45 - Seite 16 20231130

Walfangboot Rau IX, Graupner 1:45 - Seite 16 20231129

von Der Boss Sa Nov 18, 2023 8:53 am

Moin Moin

Ich bin mit dem Krähennest noch nicht ganz zufrieden.

Die Plattform für die Toplampe werde ich wieder entfernen, etwas kleiner machen oder sie ganz weglassen, mal schauen.

Und die Platte unter dem Krähennest werde ich noch abschleifen und dann mit Spachtel bearbeiten, damit man eine Linie hat.

Walfangboot Rau IX, Graupner 1:45 - Seite 16 10000211

Walfangboot Rau IX, Graupner 1:45 - Seite 16 20231131

von **John-H.** Sa Nov 18, 2023 1:44 pm

Das Lampenpodest soltest du schon kleiner machen,
aber auf keine Fall weg lassen.

Ironie an.... wenn du schon so Detailverliebt den Schlitz
spachteln willst..... dann solltest du auch die Korbreeling dem Original anpassen..........

Walfangboot Rau IX, Graupner 1:45 - Seite 16 Rau_ix19

Ironie aus! Wink

von Der Boss Sa Nov 18, 2023 3:07 pm

Das ist das Original Lampenpodest. Wenn da noch die Lampe drauf kommt, dann sieht der Mann im Krähennest nichts mehr. Eventuell werde ich das Podest kleiner machen und ne kleinere Lampe draufsetzen.

Ja und das mit der Relling, da muss ich mal schauen, die ist schon eingeklebt und der Holzring ist nicht ht gerade stabil.

von **John-H.** Sa Nov 18, 2023 5:15 pm

.... ja mach das Podest etwas kleiner und gut ist!
Manchmal muss man eben Eingeständnisse an den Maßstab machen. Wink

von Der Boss Di Nov 21, 2023 11:34 am

Moin Moin

Habe heute mit 2 Rollenböcke angefangen. Erstmal die Kleinteile zusammen gesucht und nach einer intensiver Suche Massstab

nach 2 Rollen, festgestellt das sie im Beschlagsatz fehlen Twisted Evil

Ok, da kann man nichts machen. Nach kurzer Überlegung scratch

hab ich gedacht, da muss Ersatz her.

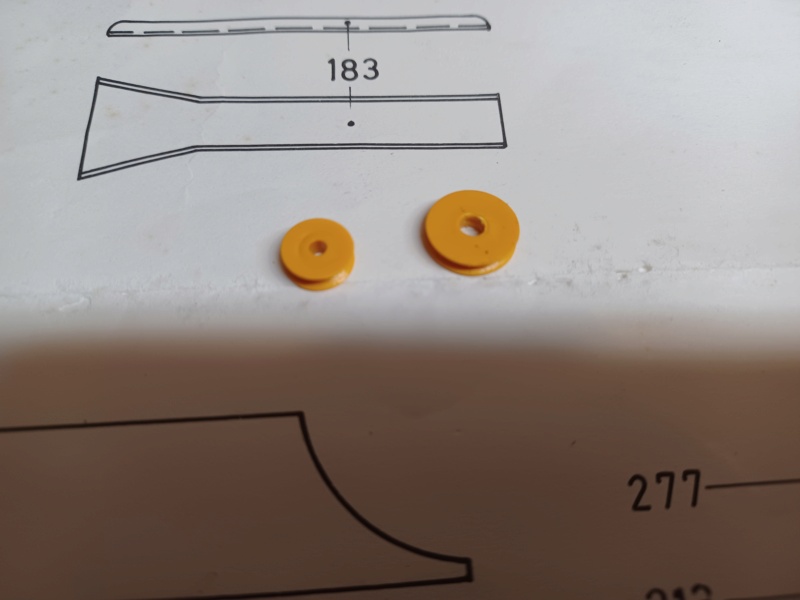

Auf 3 mm Sperrholz mit dem Zirkel aufgezeichnet, grob ausgeschnitten, dann ein Loch in der Mitte gebohrt, eine Schraube durch und mit der Mama gesichert.
Dann die Schraube ich die Bohrmaschine gespannt und mit Vollgas auf Maß geschliffen.
Jetzt muss ich mir noch überlegen wie ich die Seilführung in die Rolle bekomme, habt ihr ne Idee

?

Walfangboot Rau IX, Graupner 1:45 - Seite 16 20231134

Walfangboot Rau IX, Graupner 1:45 - Seite 16 20231133

Walfangboot Rau IX, Graupner 1:45 - Seite 16 20231132

von ullie46 Di Nov 21, 2023 12:40 pm

Hallo Wolle,

ich würde versuchen, die Rollen aus mehreren Teilen zusammen zu setzen.
Aus dünnerem Sperrholz (1mm) die zwei äußeren und dazwischen die dritte Rolle etwas kleiner im Durchmesser. Also insgesamt drei Scheiben.

Könntest Du auch aus verstärktem (2-lagig) Karton schneiden und am Ende mit Sekundenkleber härten.

Gruß Ulrich

von **John-H.** Di Nov 21, 2023 1:00 pm

ullie46 schrieb:
Aus dünnerem Sperrholz (1mm) die zwei äußeren und dazwischen die dritte Rolle etwas kleiner im Durchmesser. Also insgesamt drei Scheiben.

Genau so würde ich es auch machen!! Very Happy

von Der Boss Di Nov 21, 2023 5:38 pm

Hallo Ulrich und John

Danke für den Tipp.

Ich werde morgen versuchen mit der Bohrmaschine ne Rille rein zu schleifen, wenn das nicht klappt, werde ich euren Rat befolgen. Wink
