Polnische Güterzug-E-Lokomotive - ET 22 PKP Cargo, Angraf 1:25
die vorherigen Projekte wurden auf Eis gelegt und ich starte heute mit der ET-22 von Angraf.

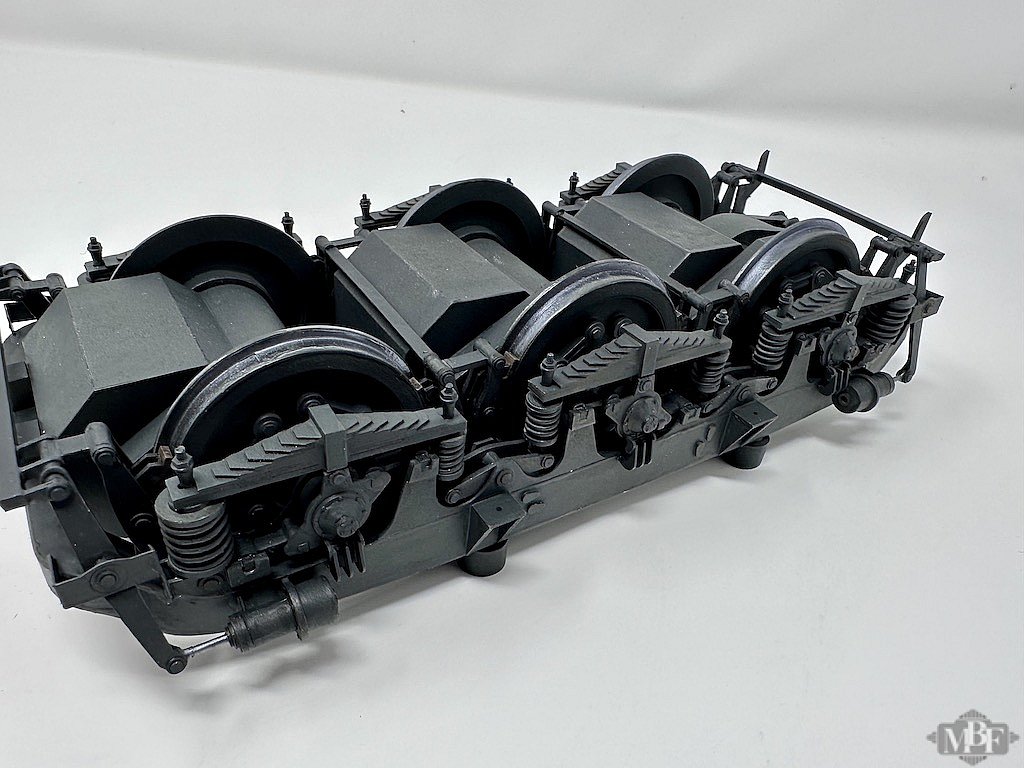

![Polnische Güterzug-E-Lokomotive - ET 22 PKP Cargo, Angraf 1:25 Cover10](https://i.servimg.com/u/f45/14/78/42/70/cover10.jpg)
Eigentlich wollte ich nur einen Modellbaukollegen auf eine Möglichkeit hinweisen, wie meiner Meinung nach der Drehgestellrahmen für die o.a Lokomotive am besten zu bauen wäre und meine Vorgangsweise in seinem Baubericht
- Code:
https://www.kartonbau.de/forum/thema/43741-baubericht-zur-e-lok-et-22/?postID=663263#post663263

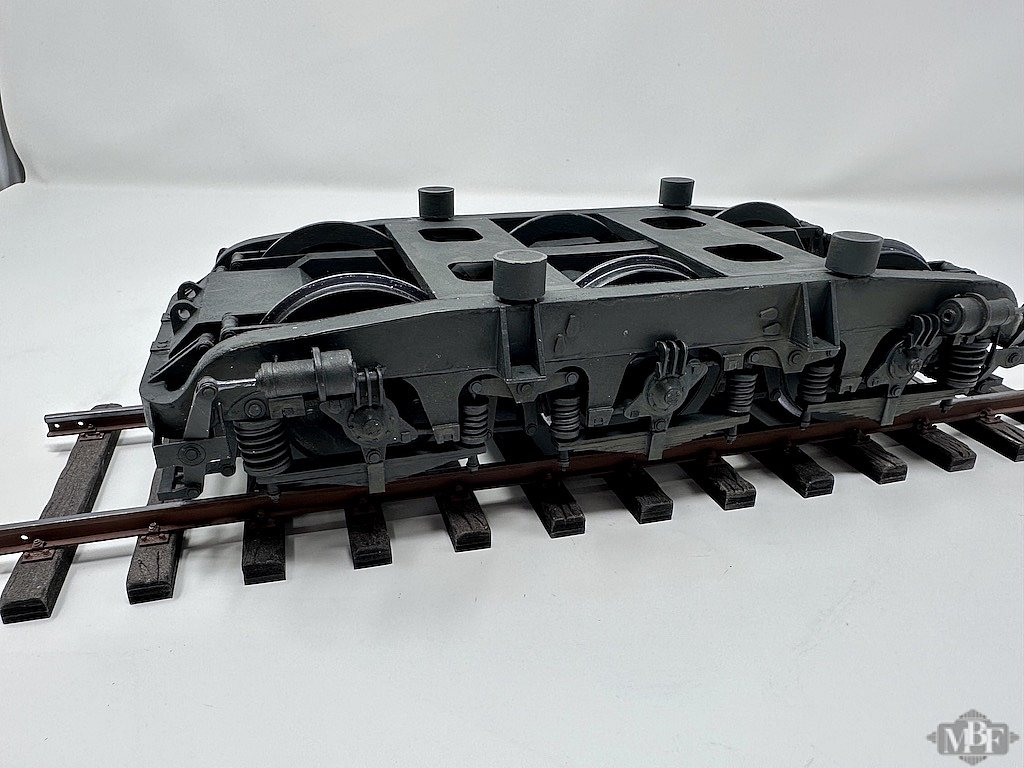

![Polnische Güterzug-E-Lokomotive - ET 22 PKP Cargo, Angraf 1:25 Image10](https://i.servimg.com/u/f45/14/78/42/70/image10.jpg)
![Polnische Güterzug-E-Lokomotive - ET 22 PKP Cargo, Angraf 1:25 Image_11](https://i.servimg.com/u/f45/14/78/42/70/image_11.jpg)
![Polnische Güterzug-E-Lokomotive - ET 22 PKP Cargo, Angraf 1:25 Image_12](https://i.servimg.com/u/f45/14/78/42/70/image_12.jpg)
In unserer Ruprik, "...was-macht-ihr-gerade", habe ich dann immer wieder den Istzustand des Drehgestell's gepostet, da mit immer noch klar war, ob ich einen Baubericht starten sollte oder nicht.
Nach Beendigung des ersten Drehgestells werde ich das Modell weiterbauen und beginne hiermit mit dem Baubericht.

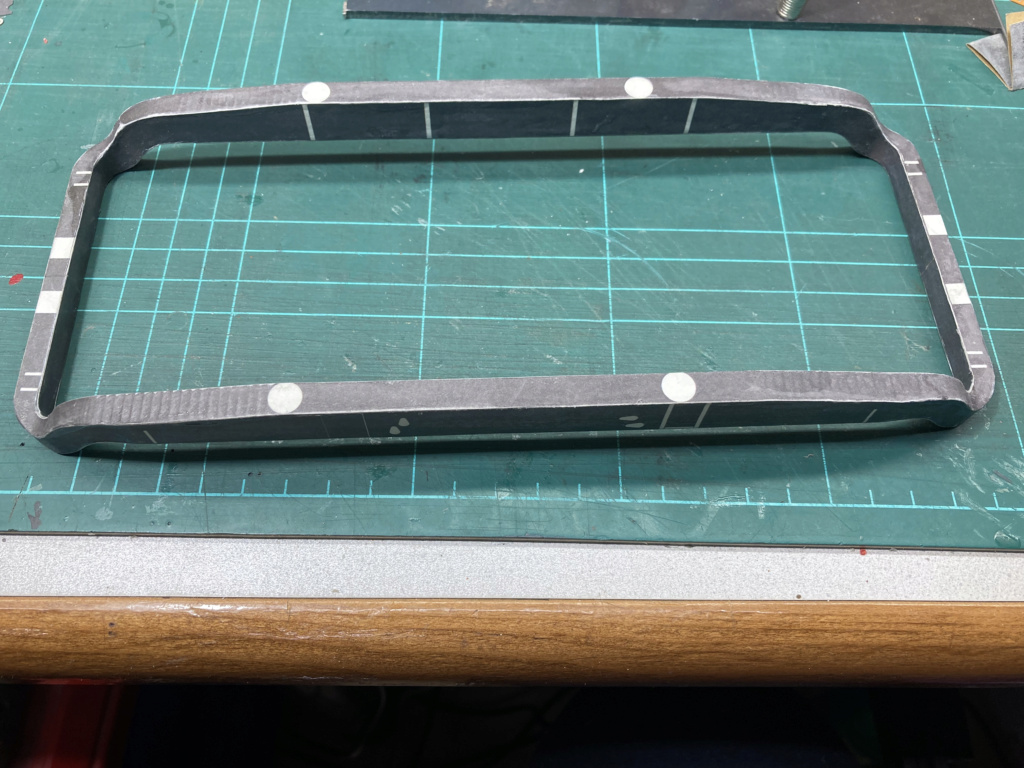

Den Beginn machte ich mit dem zweiten Drehgestell. Auf anraten eines Modellbaufreundes (fuchsjos) verklebte ich diemal die Bogenteile und den gedruckten Rahmen mit Textilverstärker. Diese Verbindung hält bombenfest.

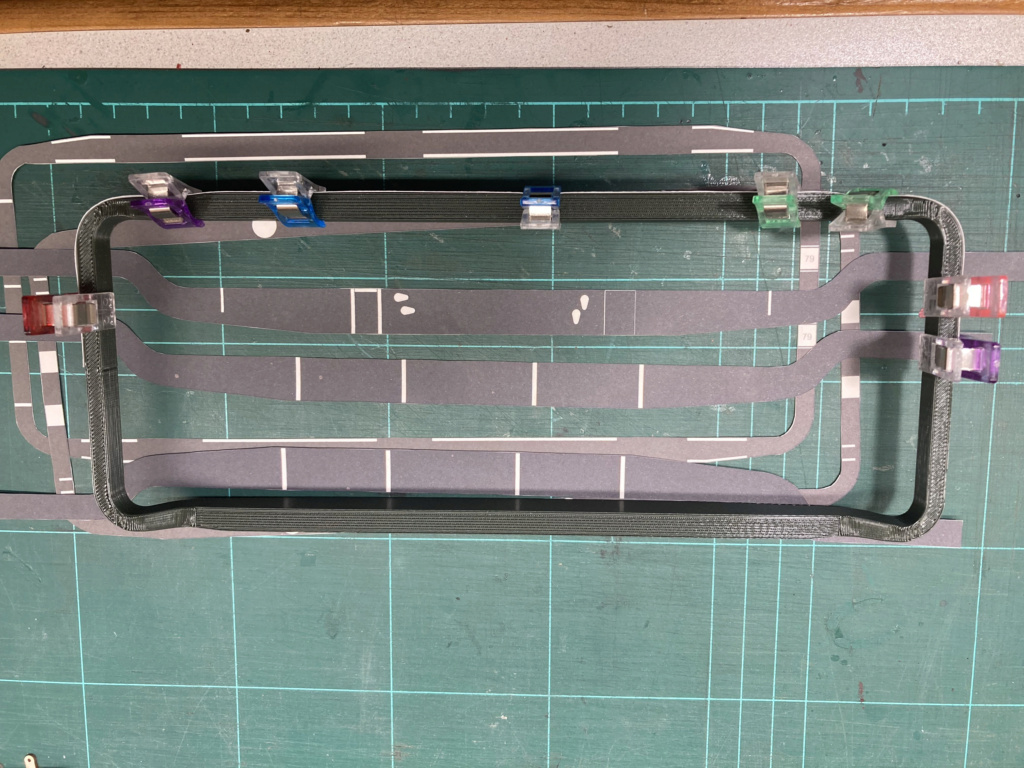

![Polnische Güterzug-E-Lokomotive - ET 22 PKP Cargo, Angraf 1:25 Img_7912](https://i.servimg.com/u/f45/14/78/42/70/img_7912.jpg)
![Polnische Güterzug-E-Lokomotive - ET 22 PKP Cargo, Angraf 1:25 Img_7913](https://i.servimg.com/u/f45/14/78/42/70/img_7913.jpg)
Fortsetzung folgt......
Zuletzt von Frank Kelle am Do 15 Dez 2022, 16:53 bearbeitet; insgesamt 1-mal bearbeitet (Grund : Überschrift geändert auf Wunsch Frank/Admin)
maxhelene- Schneidmatten-Virtuose
Frank Kelle, John-H., Glufamichel, lok1414, klaus.kl, Neubahner, Classic und mögen diesen Beitrag
Re: Polnische Güterzug-E-Lokomotive - ET 22 PKP Cargo, Angraf 1:25
![2 Daumen](/users/2612/37/33/33/smiles/485827.gif)
Glufamichel- Moderator
maxhelene mag diesen Beitrag
maxhelene- Schneidmatten-Virtuose
Glufamichel, ullie46, klaus.kl und Classic mögen diesen Beitrag
Re: Polnische Güterzug-E-Lokomotive - ET 22 PKP Cargo, Angraf 1:25
weiter geht es mit dem Drehgestell
![Polnische Güterzug-E-Lokomotive - ET 22 PKP Cargo, Angraf 1:25 Img_8010](https://i.servimg.com/u/f45/14/78/42/70/img_8010.jpg)
![Polnische Güterzug-E-Lokomotive - ET 22 PKP Cargo, Angraf 1:25 Img_8011](https://i.servimg.com/u/f45/14/78/42/70/img_8011.jpg)

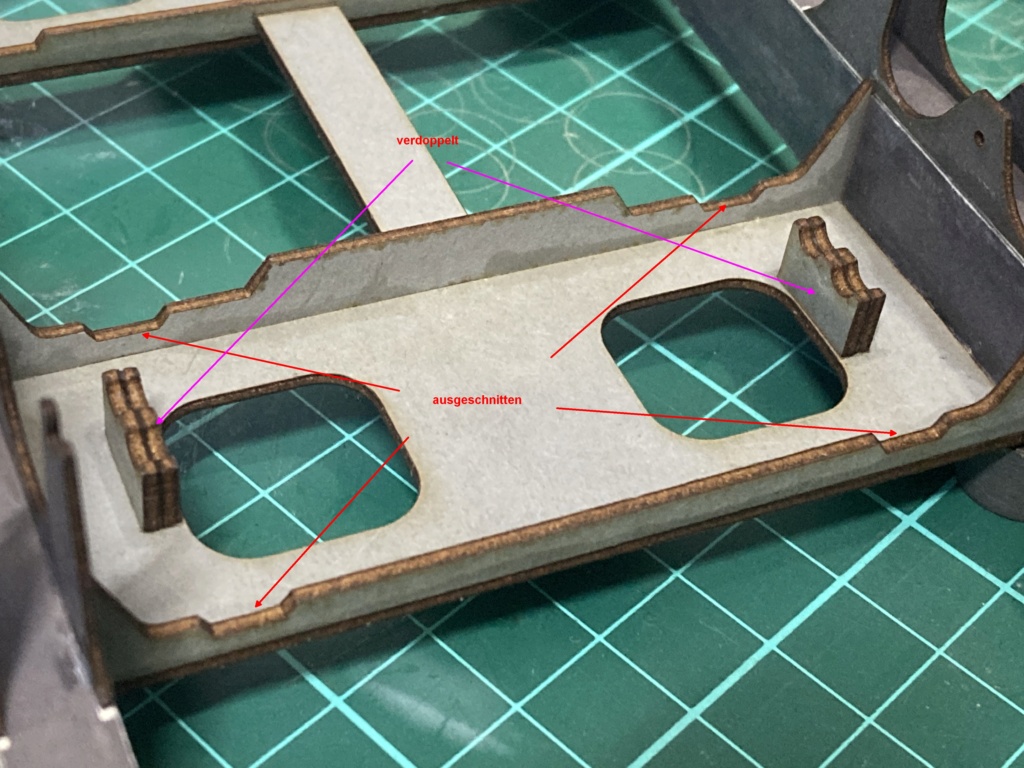

Wie am Bild ersichtlich, habe ich an der Konstruktion (Bauteil 6, 7und 7a) eine kleine Änderung vorgenommen, da
rot gekennzeichnet(7+7a), eine Ausnehmung eingebracht, da die Spurkränze an den Zwischenstützen auflagen und deshalb die Radlager nicht rechtwinkelig in den Aufnahmen saßen
violett gekennzeichnet(6), durch die Verdoppelung des Bauteils, für die Hängeeisen mehr Auflage bietet.

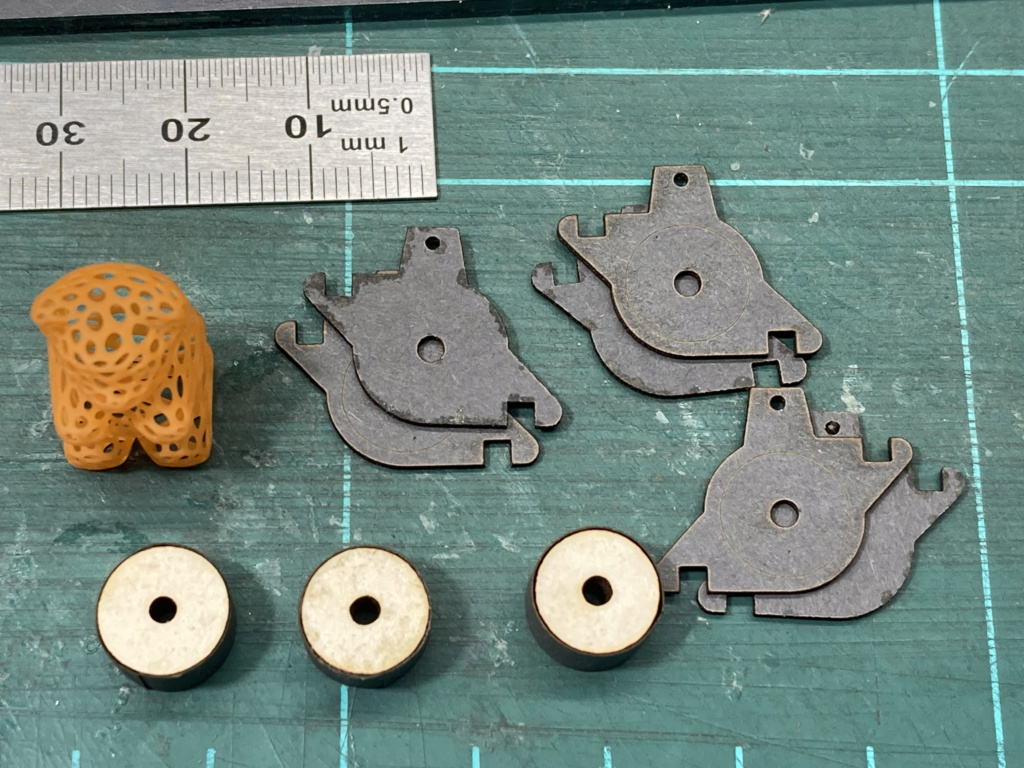

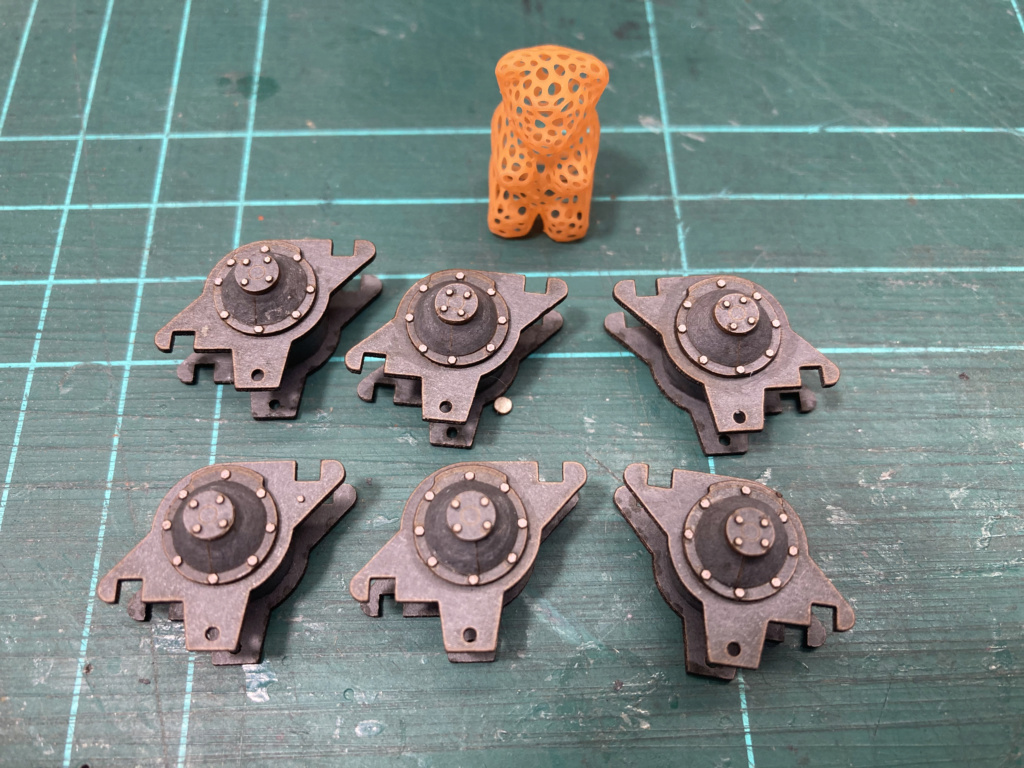

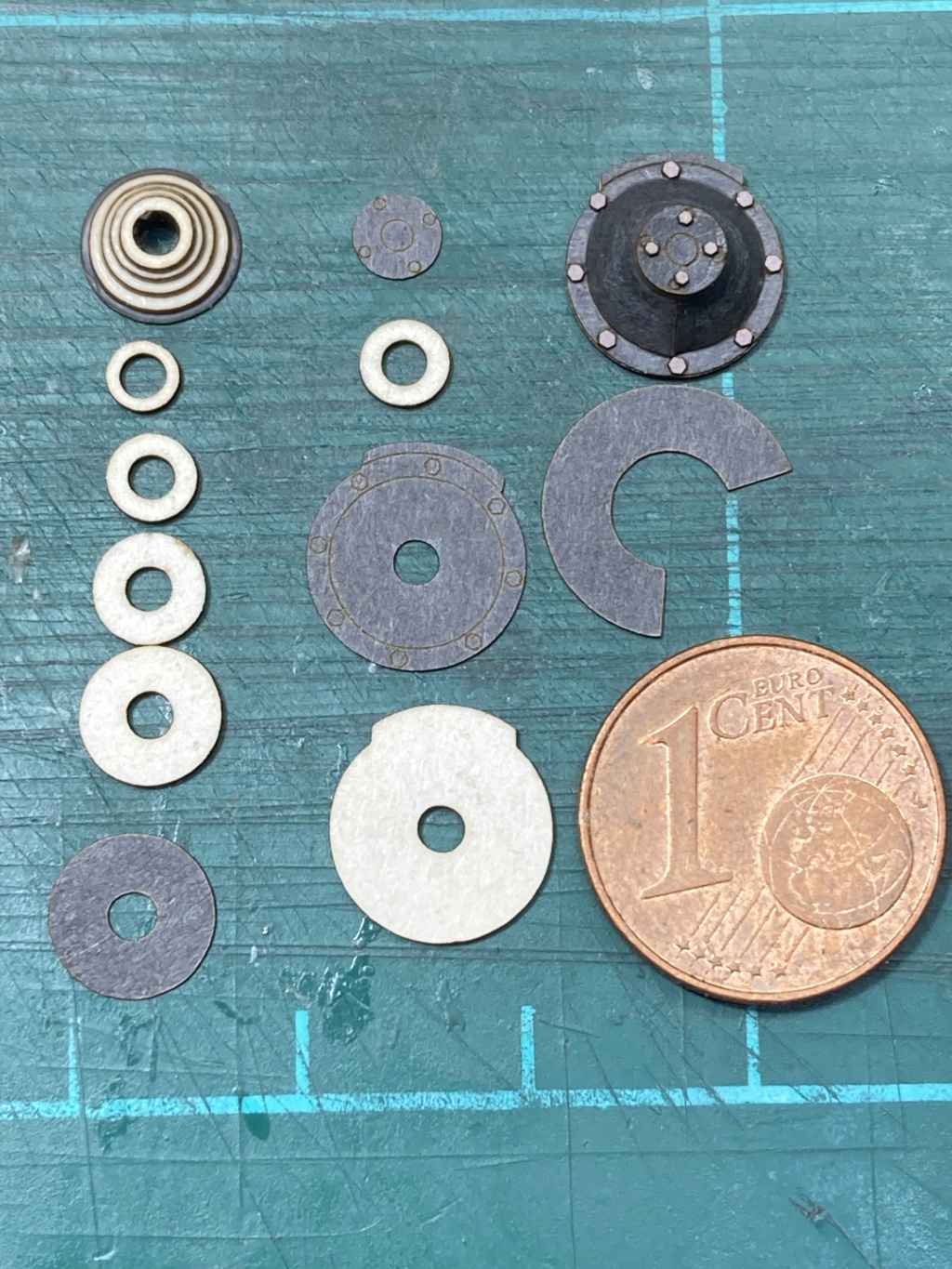

Auch die Radlager, die aus vielen Kleinteilen bestehen sind zwischzeitlich fertig gestellt.
![Polnische Güterzug-E-Lokomotive - ET 22 PKP Cargo, Angraf 1:25 Img_7714](https://i.servimg.com/u/f45/14/78/42/70/img_7714.jpg)

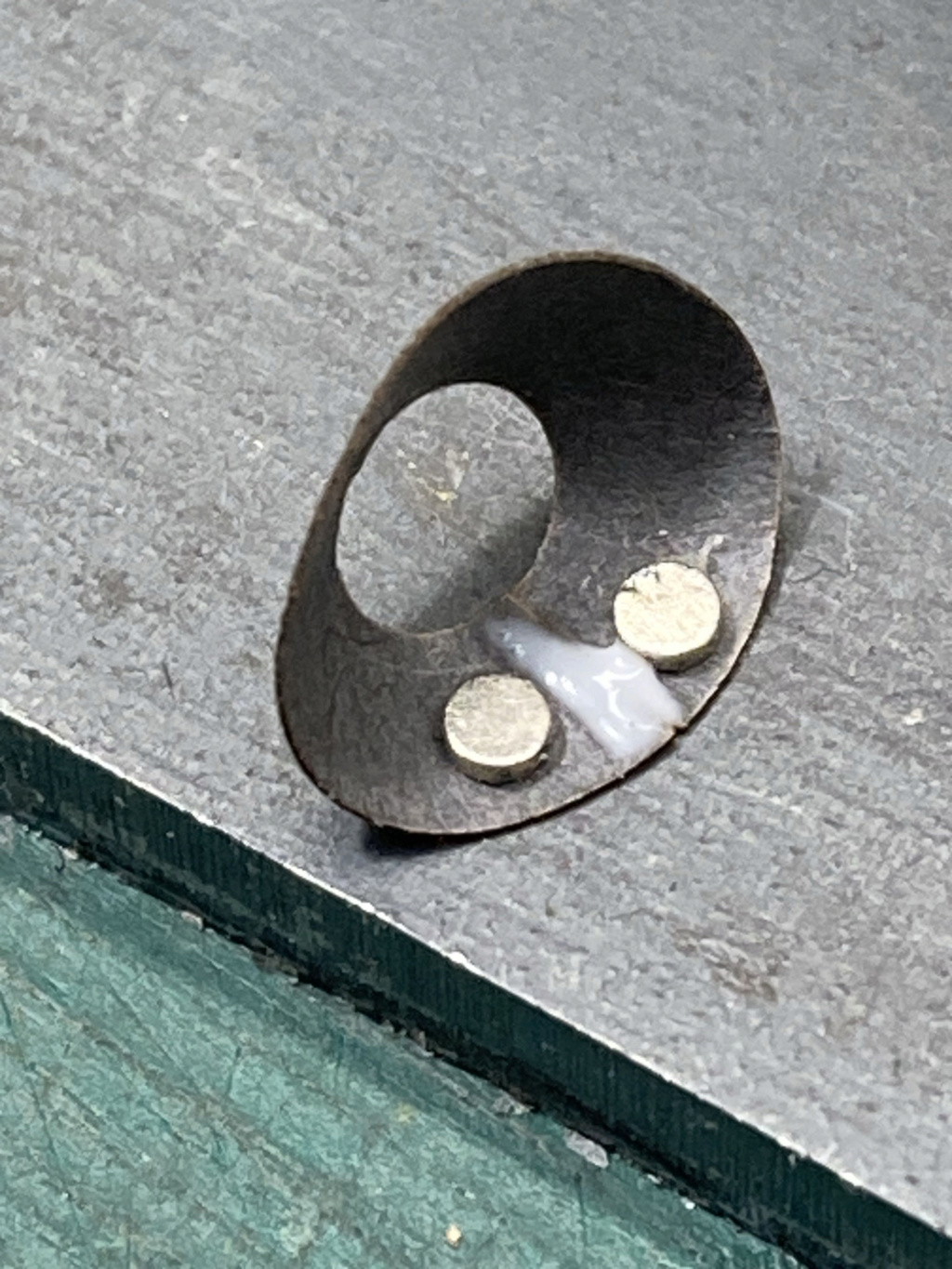

![Polnische Güterzug-E-Lokomotive - ET 22 PKP Cargo, Angraf 1:25 Img_7916](https://i.servimg.com/u/f45/14/78/42/70/img_7916.jpg)
![Polnische Güterzug-E-Lokomotive - ET 22 PKP Cargo, Angraf 1:25 Img_7915](https://i.servimg.com/u/f45/14/78/42/70/img_7915.jpg)
![Polnische Güterzug-E-Lokomotive - ET 22 PKP Cargo, Angraf 1:25 Img_8012](https://i.servimg.com/u/f45/14/78/42/70/img_8012.jpg)
maxhelene- Schneidmatten-Virtuose
Frank Kelle, Glufamichel, ullie46, didibuch, klaus.kl, Classic und zeppelin mögen diesen Beitrag
maxhelene- Schneidmatten-Virtuose
Glufamichel, lok1414, didibuch, klaus.kl, Classic und Steffen70619 mögen diesen Beitrag
Re: Polnische Güterzug-E-Lokomotive - ET 22 PKP Cargo, Angraf 1:25
so ähnlich. Skalieren brauche ich in meinem Fall nicht. Der Bogen wird eingescannt, nachgezeichnet, als dxf Datei abgespeichert und ausgelasert. Für die Papierstärke verwende ich dann verschieden dickes Tonpaier und zum Verstärken der Teile Finnpappe. Nur zusammenbauen muß ich Teile noch selber.
![Very Happy](/users/2612/37/33/33/smiles/650269930.png)
![Polnische Güterzug-E-Lokomotive - ET 22 PKP Cargo, Angraf 1:25 Screen46](https://i.servimg.com/u/f45/14/78/42/70/screen46.png)
maxhelene- Schneidmatten-Virtuose
lok1414, klaus.kl, Classic, Steffen70619 und Heimo mögen diesen Beitrag
Re: Polnische Güterzug-E-Lokomotive - ET 22 PKP Cargo, Angraf 1:25
![Very Happy](/users/2612/37/33/33/smiles/650269930.png)
Servus,

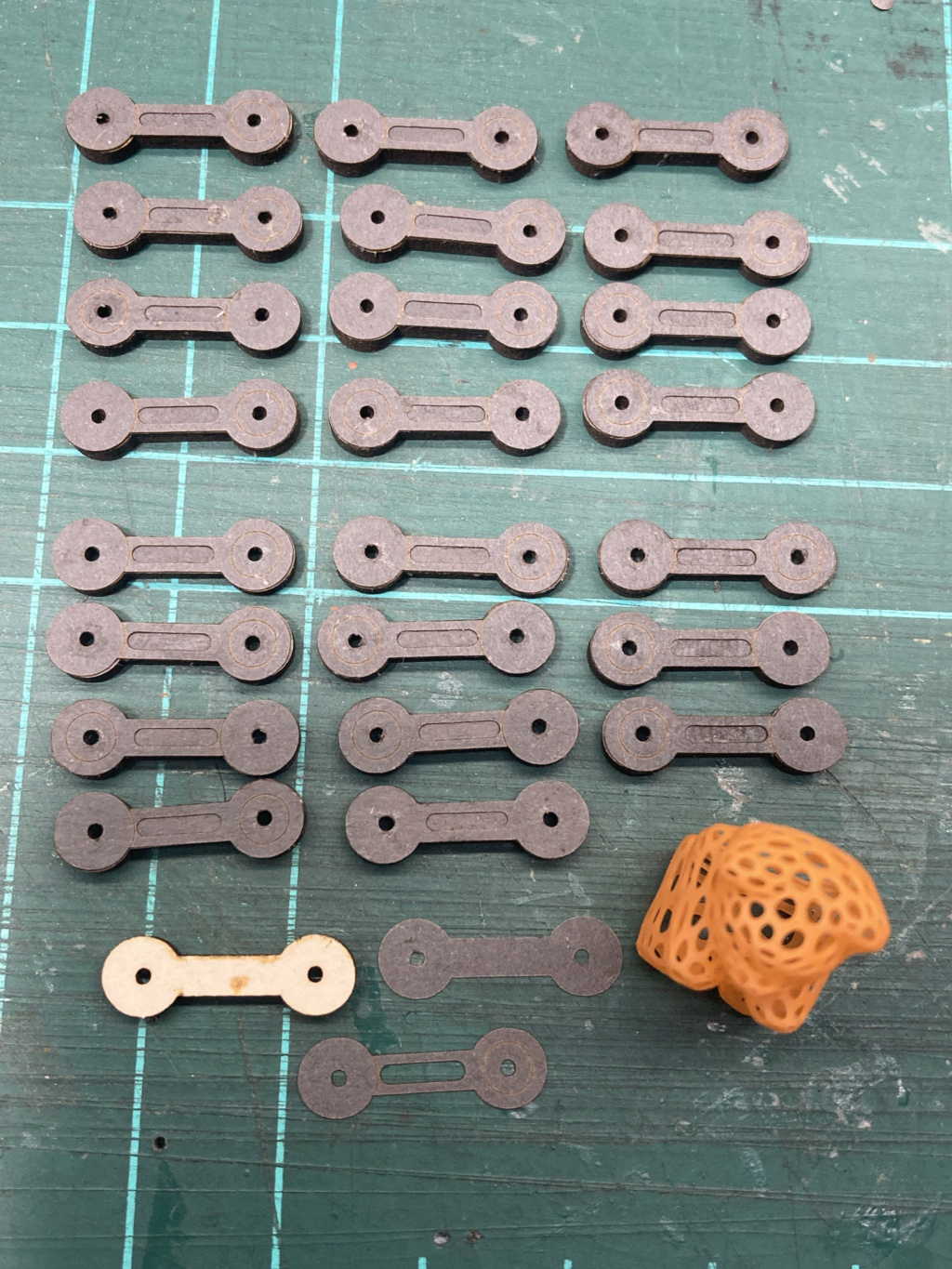

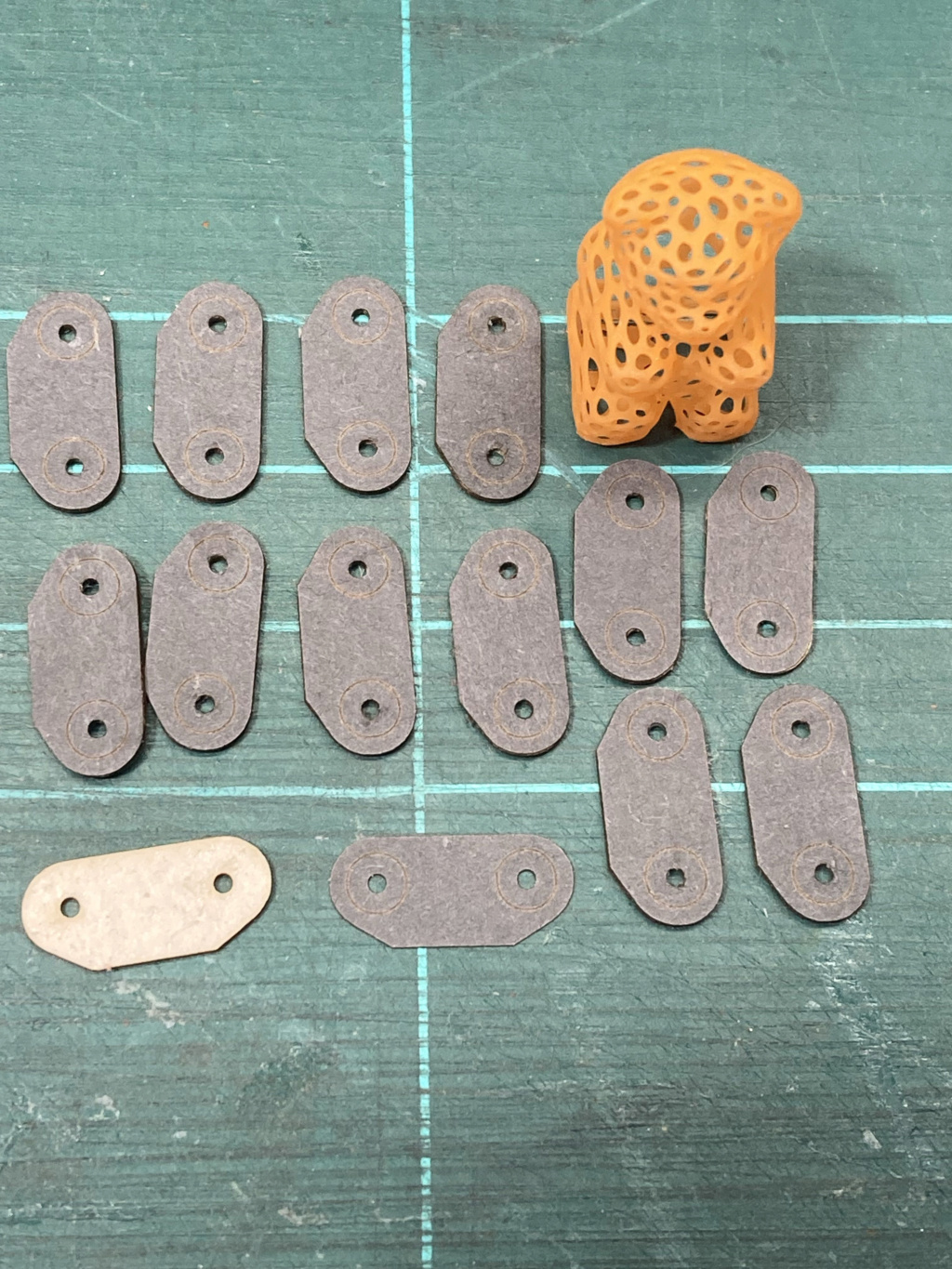

weiter geht es mit den Rädern. Dafür benötige ich 24 Stück von diesen Dingern
![Polnische Güterzug-E-Lokomotive - ET 22 PKP Cargo, Angraf 1:25 Img_8017](https://i.servimg.com/u/f45/14/78/42/70/img_8017.jpg)
und 12 davon.
![Polnische Güterzug-E-Lokomotive - ET 22 PKP Cargo, Angraf 1:25 Img_8016](https://i.servimg.com/u/f45/14/78/42/70/img_8016.jpg)

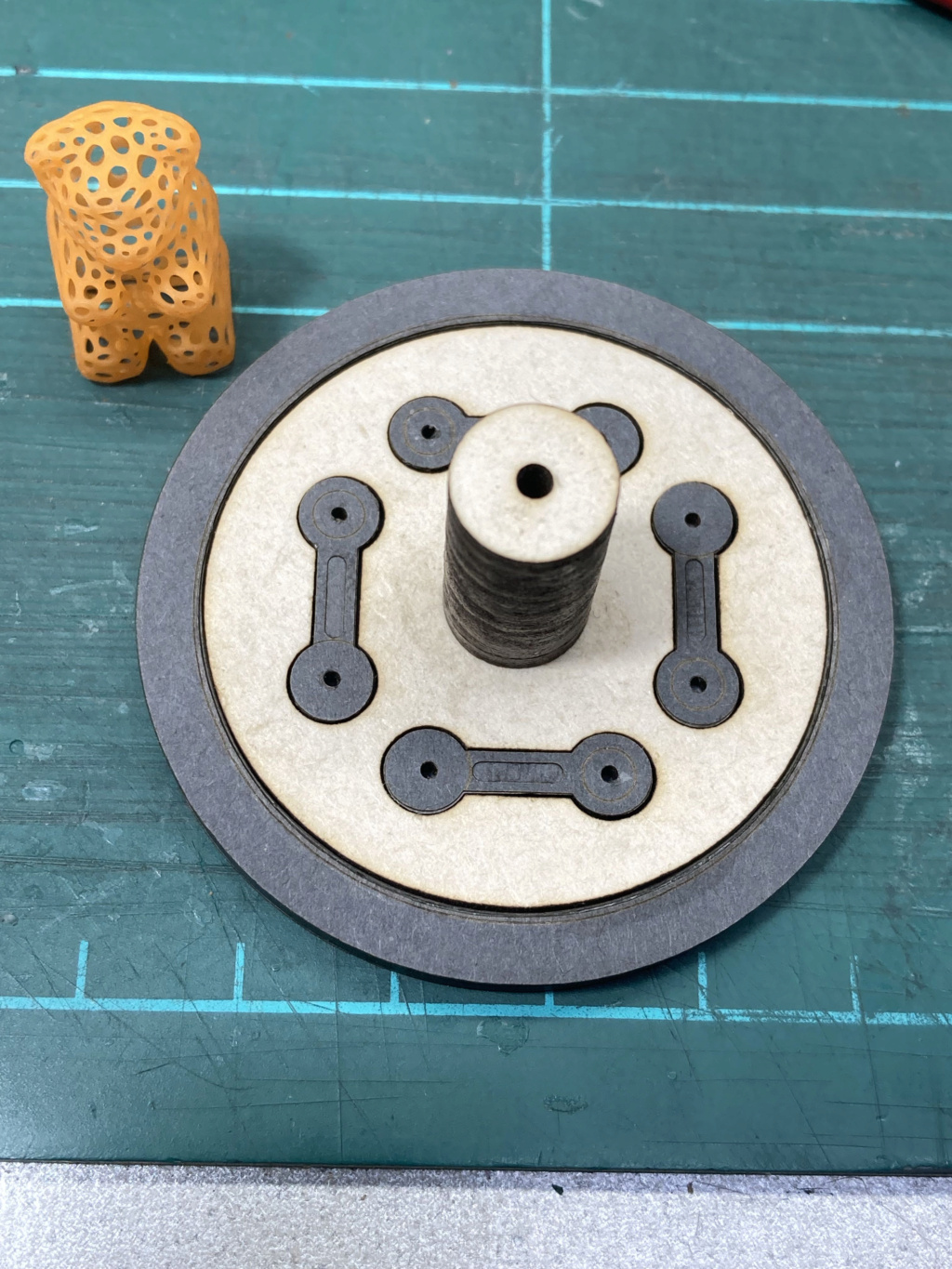

Diese Teile weden nun auf das im o.a Bericht gezeigten Bauteil (Radring mit innerer Radscheibe) angebracht. Dazu habe ich mir eine Lehre aus Karton ausgelasert, sodass die Bauteile immer exakt an der gleichen Stelle plaziert werden können.
![Polnische Güterzug-E-Lokomotive - ET 22 PKP Cargo, Angraf 1:25 Img_8015](https://i.servimg.com/u/f45/14/78/42/70/img_8015.jpg)
![Polnische Güterzug-E-Lokomotive - ET 22 PKP Cargo, Angraf 1:25 Img_8018](https://i.servimg.com/u/f45/14/78/42/70/img_8018.jpg)

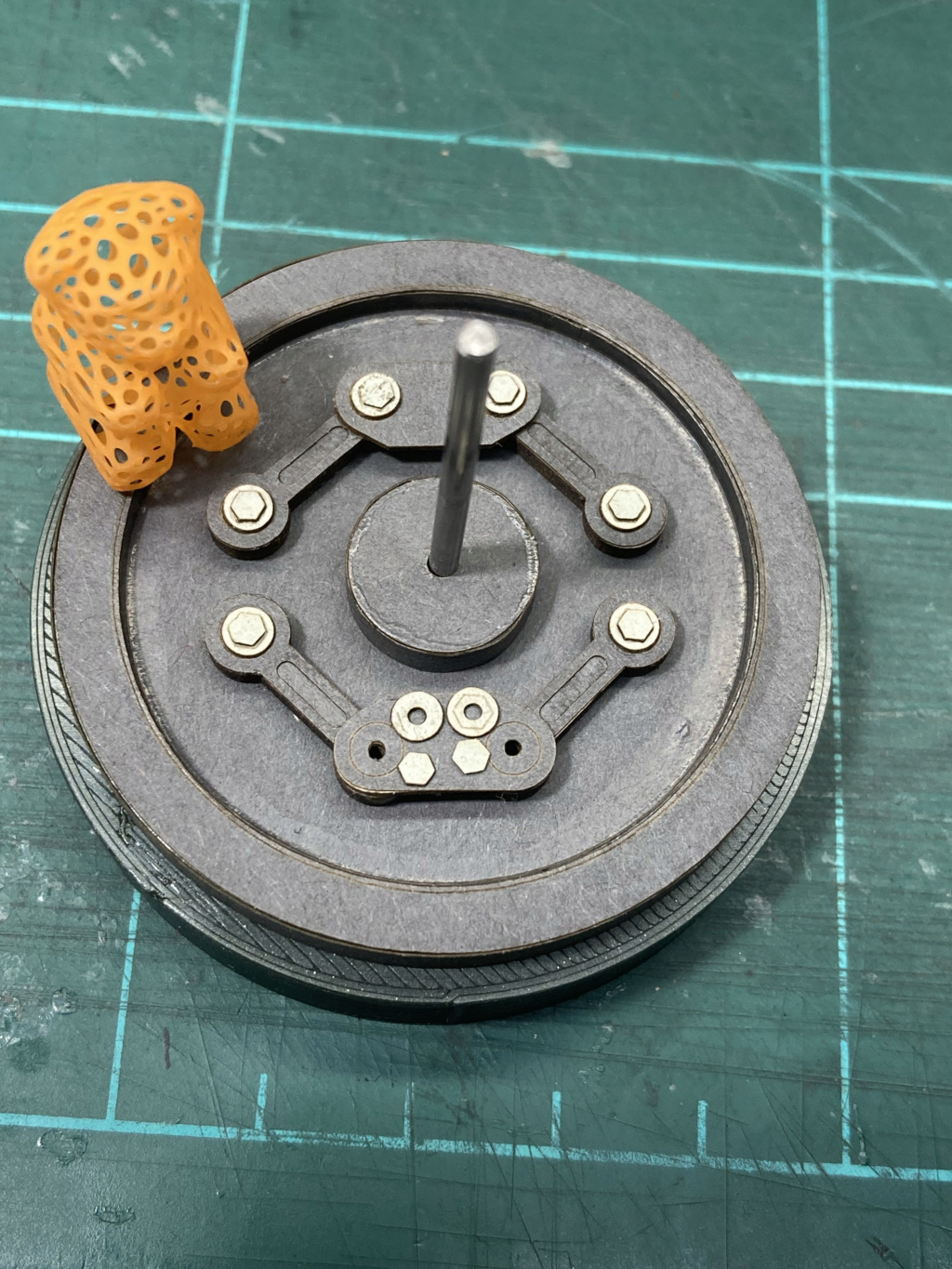

Mit 8 Scheibchen und Muttern und Nabe ist somit die Vorderseite fertig.
![Polnische Güterzug-E-Lokomotive - ET 22 PKP Cargo, Angraf 1:25 Img_8019](https://i.servimg.com/u/f45/14/78/42/70/img_8019.jpg)
maxhelene- Schneidmatten-Virtuose
Glufamichel, lok1414, didibuch, klaus.kl, Classic, Steffen70619 und zeppelin mögen diesen Beitrag
Re: Polnische Güterzug-E-Lokomotive - ET 22 PKP Cargo, Angraf 1:25

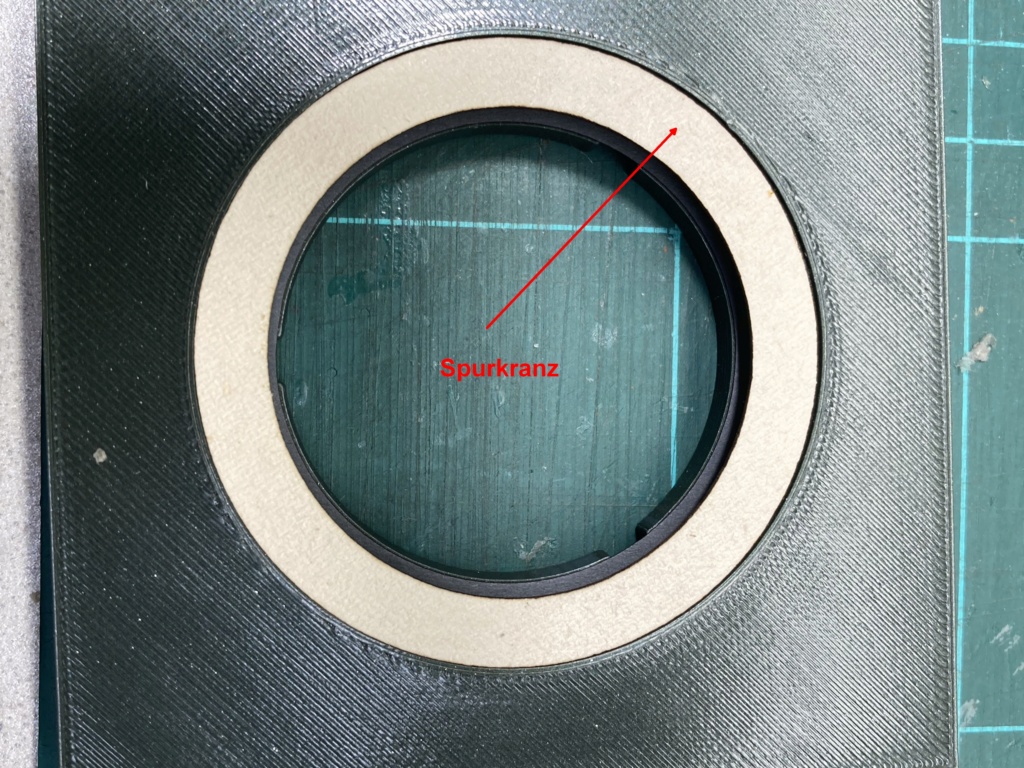

Für die äußere Radstirnfläche und den Spurkranz, habe ich mir mit dem 3D Drucker ein Werkzeug ausgedruckt, um die Ringe immer zentriert aufkleben zu können. Mit dem gleichen Werkzeug habe ich auch die Vorder und Rückseite des Radringes aufgeklebt.
![Polnische Güterzug-E-Lokomotive - ET 22 PKP Cargo, Angraf 1:25 Img_8021](https://i.servimg.com/u/f45/14/78/42/70/img_8021.jpg)
![Polnische Güterzug-E-Lokomotive - ET 22 PKP Cargo, Angraf 1:25 Img_8020](https://i.servimg.com/u/f45/14/78/42/70/img_8020.jpg)

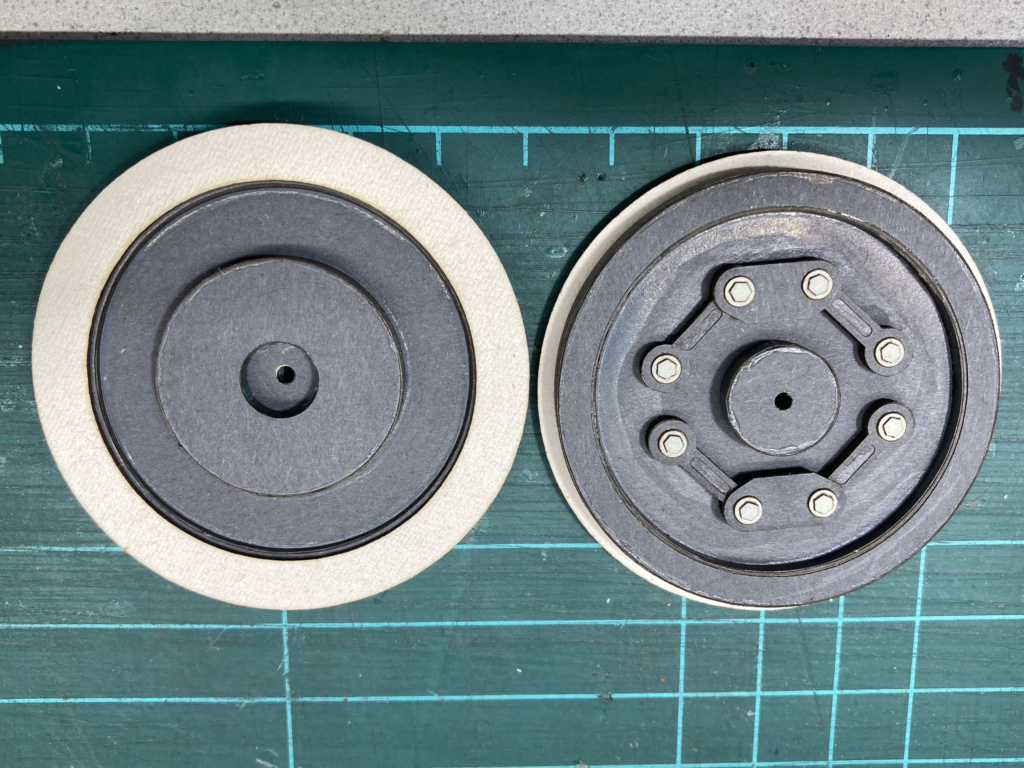

Ein fertiges Rad sieht dann so aus.
![Polnische Güterzug-E-Lokomotive - ET 22 PKP Cargo, Angraf 1:25 Img_8023](https://i.servimg.com/u/f45/14/78/42/70/img_8023.jpg)
Die Räder werde jetzt mit Clou Schleifgrund mehrmals gestrichen und nach dem Trocknen verschliffen.
maxhelene- Schneidmatten-Virtuose
Glufamichel, lok1414, klaus.kl, Classic und zeppelin mögen diesen Beitrag
Re: Polnische Güterzug-E-Lokomotive - ET 22 PKP Cargo, Angraf 1:25
danke Uwe, Wolfgang, Klaus und Zeppelin für die Likes.
Die Räder sind getrocknet und verschliffen und werden bis zum Lackieren auf die Seite gelegt.
![Polnische Güterzug-E-Lokomotive - ET 22 PKP Cargo, Angraf 1:25 Img_8024](https://i.servimg.com/u/f45/14/78/42/70/img_8024.jpg)
Als nächstes kommen die Tatzlagermotoren, die leider bei diesem Modell sehr einfach gehalten sind und die Getriebekästen an die Reihe. Da ich keine Finnpappenorgie veranstalten wollte (nur für den Tatzlagermotor hätte ich 21Teile für einen stabilen Korpus benötigt) habe ich beide kurzerhand mit dem 3D Drucker gedruckt und mit den Bogenteilen tapeziert. Hier kam wieder der Textilverstärker als Kleber zum Einsatz.
![Polnische Güterzug-E-Lokomotive - ET 22 PKP Cargo, Angraf 1:25 Img_8025](https://i.servimg.com/u/f45/14/78/42/70/img_8025.jpg)
![Polnische Güterzug-E-Lokomotive - ET 22 PKP Cargo, Angraf 1:25 Img_8026](https://i.servimg.com/u/f45/14/78/42/70/img_8026.jpg)
Zwei Ringe am Tatzlagermotor und eine Scheibe als Abstandshalter am Getriebekasten vervollständigen die Motoreinheit.
maxhelene- Schneidmatten-Virtuose
lok1414, didibuch, Classic und Steffen70619 mögen diesen Beitrag
maxhelene- Schneidmatten-Virtuose
klaus.kl, Classic und Steffen70619 mögen diesen Beitrag
maxhelene- Schneidmatten-Virtuose
didibuch und Classic mögen diesen Beitrag
Re: Polnische Güterzug-E-Lokomotive - ET 22 PKP Cargo, Angraf 1:25

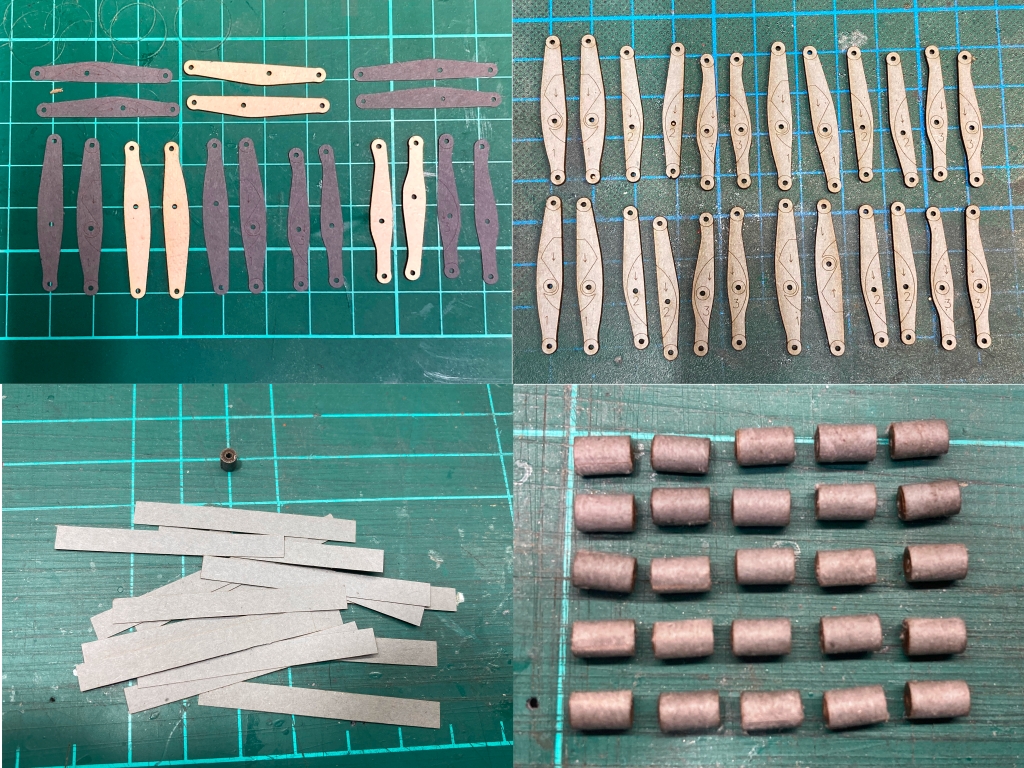

Weiter geht es mit den Bremsen. Zuerst werden die Hängeeisen gebaut und die dazugehörigen Röllchen gerollt..
![Polnische Güterzug-E-Lokomotive - ET 22 PKP Cargo, Angraf 1:25 Img_7723](https://i.servimg.com/u/f45/14/78/42/70/img_7723.jpg)
Es gibt vermutlich viele Möglichkeiten Röllchen herzustellen und ich möchte euch hier meine beiden bevorzugten Varianten zeigen.
Variante 1:

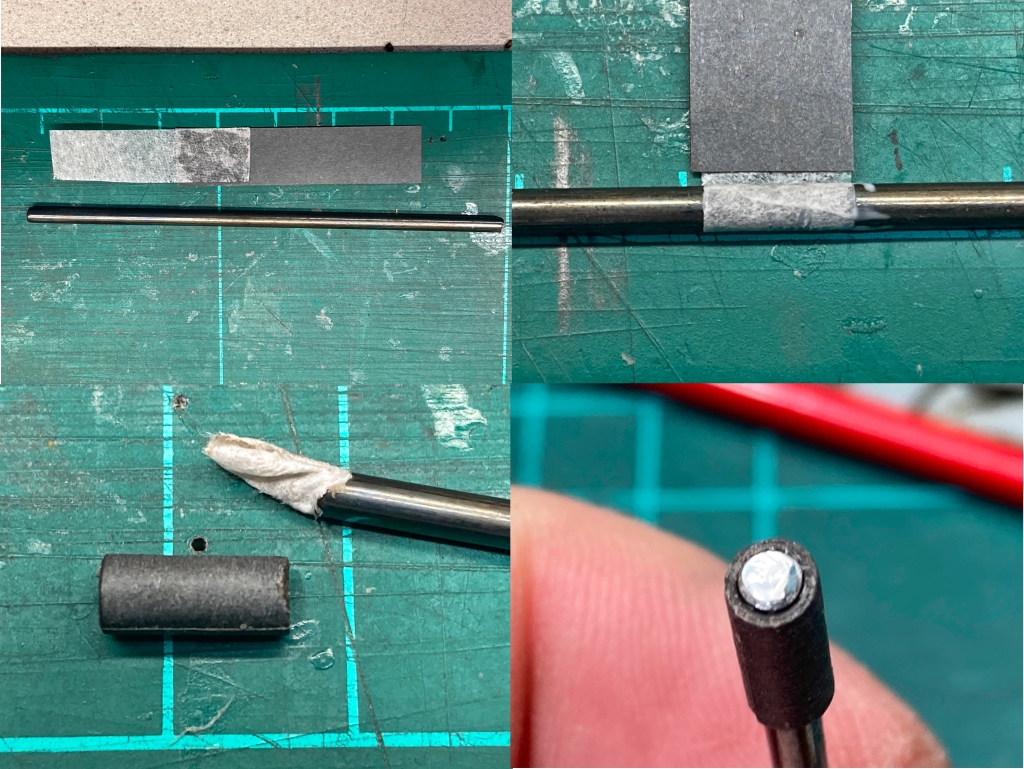

Für alle Röllchen, mit einem Innendurchmesser von 1mm habe ich mir ein Tool gebaut. Dazu schlitzte ich ein Messingrohr mit einem äußeren Ø von 1mm und inneren Ø von 0,6mm der Länge nach auf. Dazu verwendete ich ein Trennsägeblatt von 0,2mm Wandstärke.(siehe Bild).
![Polnische Güterzug-E-Lokomotive - ET 22 PKP Cargo, Angraf 1:25 Img_7724](https://i.servimg.com/u/f45/14/78/42/70/img_7724.jpg)
Variante 2:
Benötige ich ein Röllchen mit einem inneren Ø von 2,7mm und einem einem äußeren Ø von 4mm klebe ich auf das zu rollende Teil ein Stück Seidenpapier. Dieses wird dann über einen Stahlrohling gewickelt, wobei das Seidenpapier direkt mit dem Rohling mit verdünntem Weißleim verklebt und gerollt wird. Ist das Röllchen fertig, kann man es mit einem kurzer Drehbewegung von Rohling lösen.(siehe Bild).
![Polnische Güterzug-E-Lokomotive - ET 22 PKP Cargo, Angraf 1:25 Img_7725](https://i.servimg.com/u/f45/14/78/42/70/img_7725.jpg)

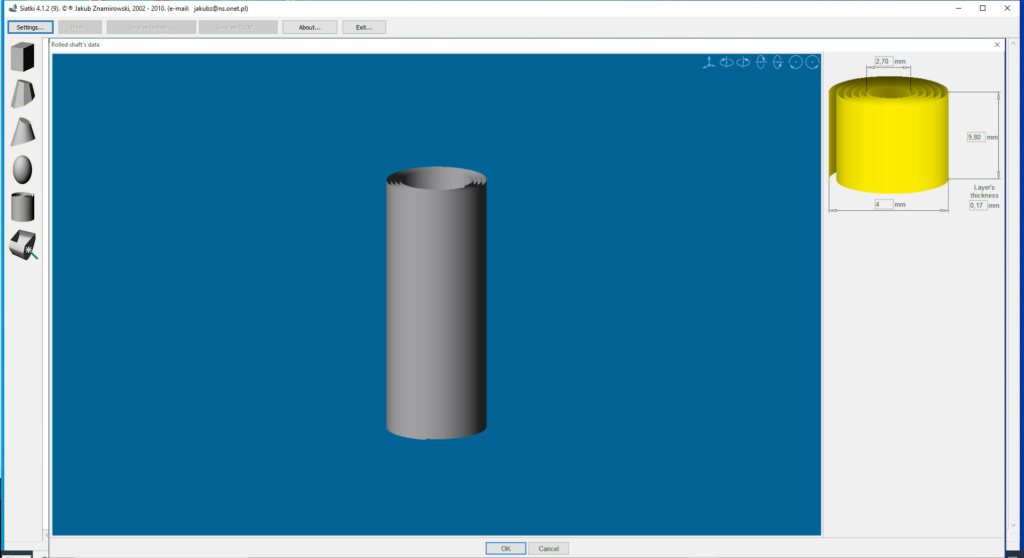

Um die genaue Länge eines Röllchens bei einer bestimmten Papierstärke zu berechnen, verwende ich das Programm Siatki4 (ca € 80.-). Nicht wirklich günstig aber so wie ich meine, jeden Cent wert.
![Polnische Güterzug-E-Lokomotive - ET 22 PKP Cargo, Angraf 1:25 Img_7726](https://i.servimg.com/u/f45/14/78/42/70/img_7726.jpg)
maxhelene- Schneidmatten-Virtuose
Glufamichel, klaus.kl, dampf, Classic, Steffen70619 und Heimo mögen diesen Beitrag
Re: Polnische Güterzug-E-Lokomotive - ET 22 PKP Cargo, Angraf 1:25
![2 Daumen](/users/2612/37/33/33/smiles/485827.gif)
Glufamichel- Moderator
Re: Polnische Güterzug-E-Lokomotive - ET 22 PKP Cargo, Angraf 1:25
ach dazu gehört das Drehgestell.
![Very Happy](/users/2612/37/33/33/smiles/650269930.png)
Mit Seidenpapier habe ich noch nicht gearbeitet, werde ich auch mal ausprobieren.
![Massstab](/users/2612/37/33/33/smiles/2567139242.gif)
Babbedeckel-Tommy- Klebt besser als Sekundenkleber
Re: Polnische Güterzug-E-Lokomotive - ET 22 PKP Cargo, Angraf 1:25
die Herstellung dieser Röllchen gefällt mir.
Welchen Leim/Kleber verwendest Du um das Papier der Röllchen zu verkleben? Auch verdünnter Weißleim?
Heimo- Schneidmatten-Virtuose
Re: Polnische Güterzug-E-Lokomotive - ET 22 PKP Cargo, Angraf 1:25
ich wollte mal nachschauen, wie man die Papierlänge eigentlich " zu Fuß" ausrechnet
![scratch](/users/2612/37/33/33/smiles/388300.gif)
- Code:
https://de.planetcalc.com/9063/
Vielleicht kannst Du mal die Ergebnisse vergleichen ob die mit Deinem Programm übereinstimmen.
Heimo- Schneidmatten-Virtuose
Re: Polnische Güterzug-E-Lokomotive - ET 22 PKP Cargo, Angraf 1:25
@ Heimo ich verwende zum Verkleben der Röllchen verdünnten Weißleim und der Vergleich beider Programme ergibt einen Unterschied von 0,0146mm.
Siatky kann aber nicht nur Röllchen, sonder viele andere geometrische Formen abwickerln, die für den Modellbauer wichtig seien könnten.
Herunterladen kann man das Programm hier.
- Code:
https://siatki.software.informer.com/versions/
Ich glaube mich zu erinnern, dass die Röllchenfunktion gratis ist. Für die Berechnung der restlichen Formen muss man das Tool aber kaufen.
maxhelene- Schneidmatten-Virtuose
Heimo mag diesen Beitrag
maxhelene- Schneidmatten-Virtuose
didibuch, klaus.kl und Heimo mögen diesen Beitrag
Re: Polnische Güterzug-E-Lokomotive - ET 22 PKP Cargo, Angraf 1:25
Perfektion bis ins kleinste Detail
![Staunender Smilie](/users/2612/37/33/33/smiles/128333.gif)
![Großer Meister](/users/2612/37/33/33/smiles/248314.gif)
![Zehn](/users/2612/37/33/33/smiles/930919.gif)
Bin heute immer noch absolut fasziniert von deinen Rädern zu der BR 03
![Freundschaft](/users/2612/37/33/33/smiles/52342953.gif)
![Grinsen](/users/2612/37/33/33/smiles/2850783001.gif)
Bitte um weitere Lerneinheiten zum perfekten Kartonmodellbau
![Cool](/users/2612/37/33/33/smiles/1241983647.gif)
Grüssle Klaus
klaus.kl- Schneidmatten-Virtuose
maxhelene mag diesen Beitrag
Re: Polnische Güterzug-E-Lokomotive - ET 22 PKP Cargo, Angraf 1:25
mir stellt sich da nur die Frage, wer von wem da was lernen kann.
![Very Happy](/users/2612/37/33/33/smiles/650269930.png)
![Very Happy](/users/2612/37/33/33/smiles/650269930.png)
Wenn ich da deine grenzgenialen Werke betrachte, seh ich das mit dem Lernfaktor ein wenig anders.
![Freundschaft](/users/2612/37/33/33/smiles/52342953.gif)
Zuletzt von maxhelene am Mi 14 Dez 2022, 14:51 bearbeitet; insgesamt 1-mal bearbeitet (Grund : Tippfehler)
maxhelene- Schneidmatten-Virtuose
klaus.kl mag diesen Beitrag
Re: Polnische Güterzug-E-Lokomotive - ET 22 PKP Cargo, Angraf 1:25
Weiter geht es mit den Bremsen und den Blattfedern.
Die im Bogen vorgesehenen Bremsklötze sind ziemlich einfach gehalten und da ich die Bremsanlage sowieso beweglich (aber nur wegen dem Zusammen- und Einbau, danach werde sie fixiert) gestalten wollte, habe ich sie kurzerhand neu konstruiert.
![Polnische Güterzug-E-Lokomotive - ET 22 PKP Cargo, Angraf 1:25 Img_7729](https://i.servimg.com/u/f45/14/78/42/70/img_7729.jpg)
Bei den Blattfedern wurde wegen der Beweglichkeit in die Aufhängung ein 1mm Loch hineingelasert. Die Bremszylinder habe ich fast unverändert gelassen. Nur als innere Verstärkung der Zylinderteile sind Finnpappenscheibchen dazugekommen.
![Polnische Güterzug-E-Lokomotive - ET 22 PKP Cargo, Angraf 1:25 Img_7728](https://i.servimg.com/u/f45/14/78/42/70/img_7728.jpg)
maxhelene- Schneidmatten-Virtuose
Glufamichel, ullie46, klaus.kl und Steffen70619 mögen diesen Beitrag
Re: Polnische Güterzug-E-Lokomotive - ET 22 PKP Cargo, Angraf 1:25
@Ulrich, Klaus und Steffen, danke für die Likes

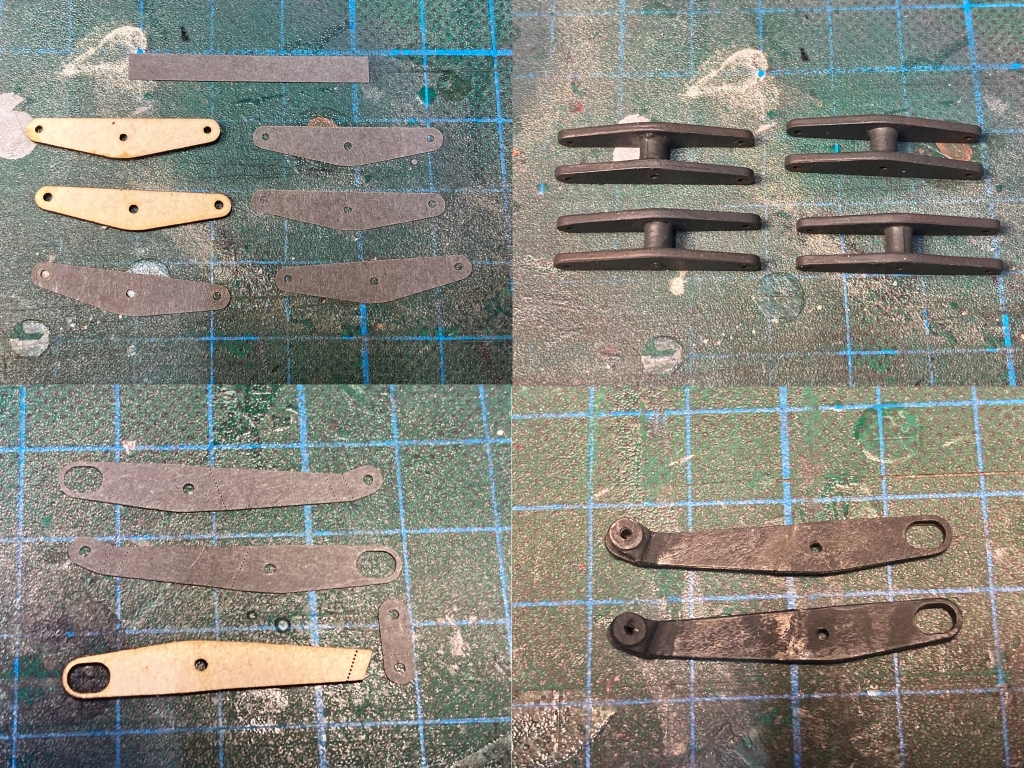

Weiter mit den Hauptbrems- und den Längenausgleichshebeln.
![Polnische Güterzug-E-Lokomotive - ET 22 PKP Cargo, Angraf 1:25 Img_7731](https://i.servimg.com/u/f45/14/78/42/70/img_7731.jpg)
Für das Federgehänge mussten wieder Röllchen hergestellt werden. In das Röllchen wurde seitlich ein Loch gebohrt und die Gewindestange mit Sekundenkleber eingeklebt. Die Rundstäbe sind von Evergreen auf das ein 1,6mm Gewinde geschnitten wurde.
![Polnische Güterzug-E-Lokomotive - ET 22 PKP Cargo, Angraf 1:25 Img_7730](https://i.servimg.com/u/f45/14/78/42/70/img_7730.jpg)
Zuletzt von maxhelene am Sa 17 Dez 2022, 11:46 bearbeitet; insgesamt 1-mal bearbeitet (Grund : Tippfehler)
maxhelene- Schneidmatten-Virtuose
Glufamichel, didibuch und Steffen70619 mögen diesen Beitrag
maxhelene- Schneidmatten-Virtuose
laiva-ukko mag diesen Beitrag
