Sigurd´s Baubericht zur MESSERSCHMITT Bf 109 G von Eaglemoss

Hallo liebe Modellbaufreunde,
habe mir  lange überlegt,ob ich auch noch einen Baubericht beitragen soll, da Berndi ja schon von Anfang an  sehr ausführlich darüber berichtet hat.
Hab mich dann doch dazu entschieden weil ich meine das es vielleicht etwas Würze in das Thema bringt und uns viel Anregungen und Tipps oder Kritik von der Gemeinschaft
zuteil kommen.
Nach 18 Ausgaben des Bausatzes bin jetzt wieder guter Hoffnung das es  ein sehr schönes Modell geben wird. Das war am Anfang nicht so.
Die ersten Teile der linken Tragfläche waren von der Passung her einfach grottig. Alles musste nachgearbeitet werden damit Holme und Rippen spannungsfrei zusammen gefügt werden konnten. Die Blätter des Propellers sahen aus wie Holzbretter mit Ecken und Kanten. Hier waren einige Stunden feilen und schleifen angesagt.
Lieber Hersteller EAGLEMOSS  !!!!!!!! Bitte legt in Zukunft mehr Wert auf die Qualität eurer Gussvorlagen.
Die Bilder zeigen den Baufortschritt bis zu letzten Ausgabe. Das letzte Bild mal einen Vergleich zu einer 109 Maßstab 1 : 32
So, ihr lieben ich melde mich dann wieder um vom Werdegang zu berichten.
Gruß Sigurd

Da schau ich dir gern mal zu

Habe heute Heft 19 abgeholt, mit den Bauteilen für das linke Querruder.
Die Teile passten sehr gut, entsprechend schnell war der Zusammenbau erledigt.

In der Zwischenzeit habe nun die Blätter der Luftschraube  fertig bearbeitet und werde sie als nächstes
Grundieren.
Wünsche euch allen erst mal ein schönes Pfingstfest und melde mich demnächst wieder.

So, habe heute Heft 20 abgeholt. Inhalt: 6 Rippen für das linke  Querruder und 4 Verstärkungen für die linke und rechte Tragfläche.
Insgesamt recht dürftig aber die Teile passten ohne größere Nacharbeit. In 10 min. war alles erledigt.
In den vergangenen Tagen habe ich die Luftschraube grundiert und lackiert.
Als nächstes werde ich mich dem 1. Rad ( Felge und Reifen) widmen, denn hier besteht enormer Handlungsbedarf. Vorbildgetreu geht anders.
Anbei noch ein paar Bilder.

Das erinnert mich ganz stark an den Stuka Bausatz!

Sieht aber schon gut aus was du da zusammen gebaut hast!

Das stimmt mit dem STUKA Bausatz. Nur der war qualitativ hochwertiger.

Na das kann ich nicht beurteilen!

Ich finde deine Messerschmitt super.

Schönes Teil.

Vielen Dank

Weiter geht's mit Heft 22. Es lagen 5 Teile bei zu zum Bau des ersten Querruders. ( Verstärkungen und das untere Abschlussblech)
Passung der Teile war sehr gut, deshalb wieder kurzes Bauvergnügen.

Hallo Ihr lieben,

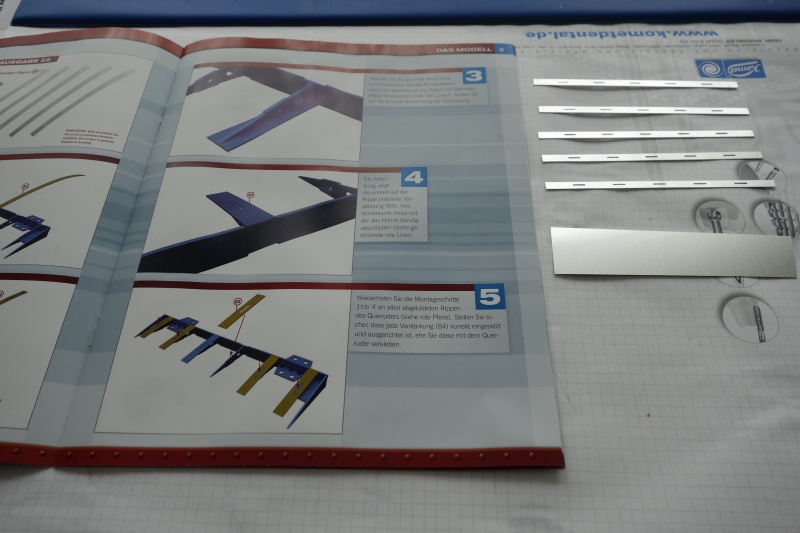

im Heft 23 lagen 6 Teile bei ( oberes Abschlussblech für das erste Querruder und weitere Rippenverstärkungen der Tragflächen).
Vor dem Aufkleben des Abschlussblech ist es unbedingt erforderlich das man die Verstärkungen der Rippen mit einer guten Flachfeile auf ein gemeinsames Niveau
bringt um eine Gute Passgenauigkeit zu erzielen.
Ich habe für das Aufkleben des Abschlussblechs Gel Sekundenkleber verwendet da er noch geringe Korrekturen zulässt.
Nach ausreichend Trockenzeit kam wieder die Feile zum Einsatz um Überstände abzutragen. Dann alles nochmal mit dem Schleifschwamm überarbeitet und fertig war das Ding.
Vor dem Aufkleben der Rippenverstärkungen empfiehlt es sich die Bleche erst zu kürzen und vor zu biegen um unnötige Spannungen zu vermeiden.
So, ich werde mich mal etwas Rar machen da ich Glaube das in den nächsten Ausgaben weitere Verstärkungen und das zweite Querruder beiliegen.
Sollte natürlich etwas Spannendes auftauchen melde ich mich wieder.
Bis dann.
Sigurd

Hallo Sigurd,
die Me sieht bisher gut aus.
Saubere arbeit die Du hier zeigst.

Danke für die Blumen.
Gruß Sigurd

Kurzinfo zum letzten Heft:  Beplankung des linken Querruders .
Langsam werde ich nervös. Das Querruder besteht mittlerweile aus ,sage und schreibe - 45 Einzelteilen.
Da kommt noch einiges auf uns zu.
LG Sigurd

Mmmh ... Quer- und Seitenruder waren am Vorbild mit Stoff bespannt;
was diese ausgerechnet erhaben (!) aufgesetzten "Verstärkungen" nun wohl darstellen sollen ...

Gruß - Jörg -

Hallo Jörg,
du hast recht mit der Stoffbespannung des Querruders.
Ich schrieb ja,-Werde langsam nervös bei so viel Einzelteilen nur für das Ruder,- und jetzt sind wir mal gespannt wie EAGLEMOSS das lösen wird.

... das Höhenruder hatte ich vergessen zu erwähnen.

Man kann ja die (eigentlich) gewebebespannten Bereiche durchaus auch mit Metallteilen darstellen,
nur sollten die Flächen zwischen den Rippen dann nicht wie hier erhaben, sondern vertieft angelegt werden.

Hier hätte also idealerweise dieses rot gedruckte Gitterschema aus der Bauanleitung als ein ganzes Teil
auf das Querruder gesetzt werden können, damit die Zwischenräume vertieft erscheinen;
diese eigentlich simple Lösung haben sich die Bausatzdesigner wohl leider vergeben ...

Aber laß' Dich davon nicht verunsichern, Sigurd - Deine saubere Bauweise läßt auch über dieses
herstellerseitige Manko hinwegsehen ...

Gruß - Jörg -

Hallo liebe Modellbau Kollegen.
Wollte mich mal wieder zum Thema BF 109 Bausatz melden.
Bausatzmäßig waren die letzten Wochen eher langweilig.
Bauteile bestanden in erster Linie aus Verstärkungen für die Rippen der Tragflächen und Teile für das nächste Querruder und einigen Beplankungsblechen sowie zwei Papierschablonen.

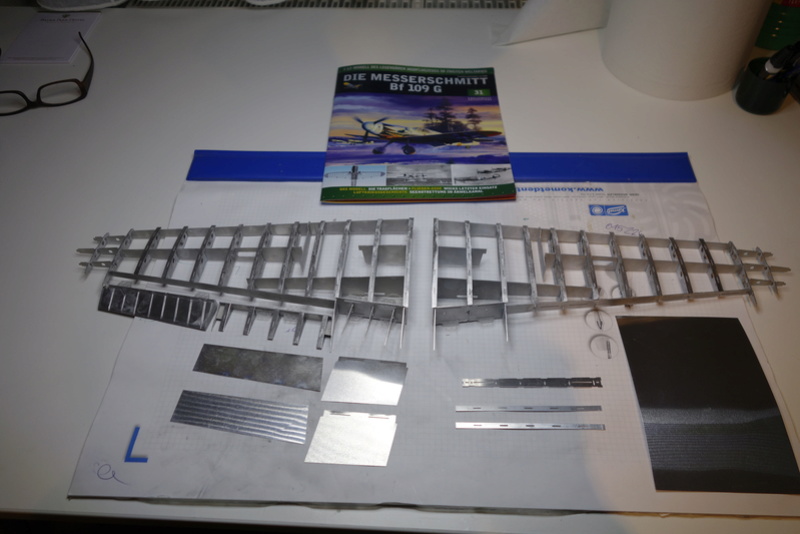

Das folgende Bild zeigt mal einen Überblick.
Möchte speziell noch auf die Verstärkungen der Tragflächen Rippen eingehen.
Es ist außer ordentlich wichtig das nach dem Aushärten des Klebers die Verstärkungen mittels einer guten Flachfeile Horizontal auf eine Gemeinsame Ebene gebracht werden damit die Bleche später gleichmäßig aufliegen.




In der  dies wöchigen Ausgabe lag ein so genanntes Zackenrad und ein Übungsblech für die Darstellung der Nieten bei.
Das Werkzeug macht einen soliden Eindruck und mit dem Übungsblech lernt man schnell welchen Druck man benötigt um einigermaßen Realistische Nietenreihen zu Erzeugen.


Mit den beiden Schablonen wurde dann die beiden Bleche für das zweite Höhenruder beklebt und mit dem Zackenrad bearbeitet und auf das Gerippe geklebt.

So das war es wieder mal von meiner Seite. Wünsche Euch weiterhin gutes Gelingen bei euren Projekten.

Gruß Sigurd

Hallo Sigurd,
das bisher gebaute sieht schon sehr gut aus.

Danke Dir ,ich glaube das ich das auch durch ziehen werde.

Hallo, auch von mir mal wieder etwas zum Thema BF 109.

Die letzten Wochen waren nicht allzu Spannend. Verstärkungen kleben und Querruder bauen.

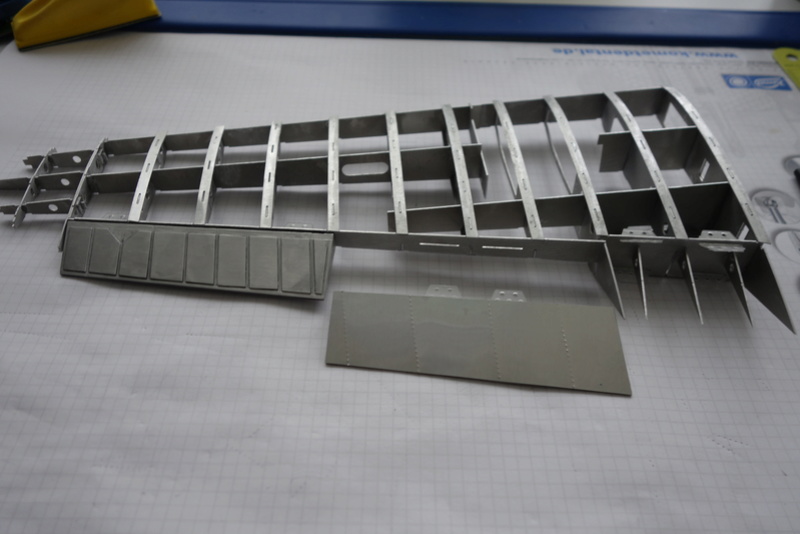

Im aktuellen Heft ging es nun um die Anfertigung der linken unteren Landeklappe.
Mit dem Zackenrad zwei Nietreihen herstellen und dann den hinteren Teil der Klappe abwinkeln.
Laut Anleitung sollte das Blech hierzu zwischen zwei Harthölzern gespannt werden, was mir aber nicht so gefallen hat.
Ich habe es mittels zwei kleinen Schraubzwingen unter ein Stahllienal gespannt und dann gebogen.
So habe ich einen sehr exakten Knick erhalten.
Je nach Abwinklung hat man dann die Möglichkeit die Landeklappe offen oder Geschlossen darzustellen.
Ab der nächsten Ausgabe geht es dann um den Ausbau der Fahrwerks Radhäuser,
so dass die Tragflächen Gestaltung nun hoffentlich bald ein Ende hat.









Bis dahin
Gruß Sigurd

Der Aufwand lohnt.

Sieht schön gleichmäßig aus, wird ein schöner Flieger.

Mangels technischem Hintergrundwissen kann ich nur feststellen: Beneidenswert sauberer Modellbau! Gratulation!Gruß Michael (maxl)

Vielen Dank für die Blumen.
Werde mir weiterhin Mühe geben.
Schöne Woche noch allen Modellbau Freunden.
Gruß Sigurd
