Umbaubericht meines Gabelstaplers von AMEWI im Maßstab 1:10

Einer je Richtung reicht Gerhard
So eine Diode in einen kleinen Reflektor würde eigentlich genügen. Der Strahl muss beim Modell ja nicht bis auf den Boden reichen. Aber wenn vorhanden, bestimmt ein extra "Hinguckerle"...

Glufamichel schrieb:Einer je Richtung reicht Gerhard
So eine Diode in einen kleinen Reflektor würde eigentlich genügen. Der Strahl muss beim Modell ja nicht bis auf den Boden reichen. Aber wenn vorhanden, bestimmt ein extra "Hinguckerle"...

Ich hab das Teil auch am meinen Stapler. Aber das ist nur auf dem Betriebsgelände erlau6.

Und der sitz nur hinten am Stapler, wenn man zum Beispiel Rückwärts aus dem Regal kommt.

Servusla!

Es steht ein  kleines Update am Hänger an:
Der Lenkeinschlag ist vom Werk aus unerklärlicherweise ziemlich beschränkt, warum auch immer.

Hier sieht man die Begrenzungs-"Knubbel":








Also kurzerhand die Arretierungsplatte abgeschraubt und die Knubbel weggedremelt:





Paßt und dreht sich rundherum:






Soweit so gut...


Bin in einer halben Stunde wieder da, dann geht's weiter....

Hallo Gerhard,

auch ich oute mich hier mal als stiller Mitleser.
Super Umbau. Durchdacht und präzise ausgeführt. Eine Freude hier mit zu lesen.
Jetzt bleibe ich hier auch öffentlich sitzen.

Gruß Ulrich

Einwandfrei Ulrich!

Freut mich echt wenn Dir mein kleiner Umbau so gefällt!
Danke Dir für's große Lob!

Dann mach'mer doch gleich mal weiter!

Weiter geht's
Dumm war auch noch die durchgehende (Starr)-Achse an den Vorderrädern. Damit war ein Um-die Kurve-fahren
bei großen Lenkeinschlägen nicht so toll wegen der fehlenden Möglichkeit der unterschiedlichen Umdrehungszahlen
für jedes einzelne Rad. Klar, mit einer durchgehenden Achse geht das nicht.

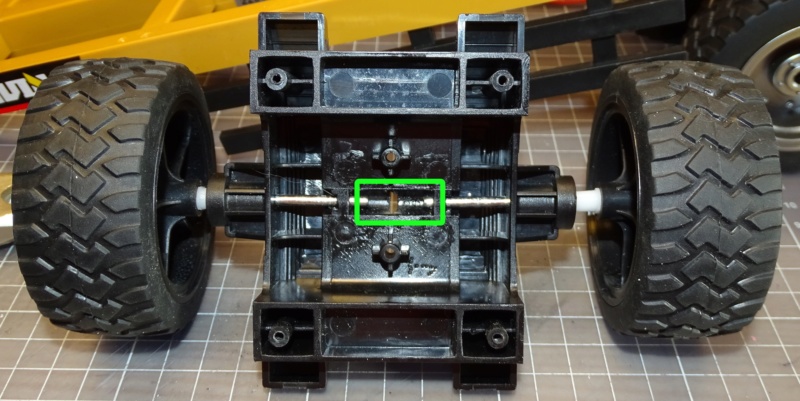

Also kurzerhand die Achse in der Mitte getrennt.






Einfach durch mit der kleinen Eisensäge...






Dann noch die beiden Achshälften gegen das Herausrutschen mit Stellringen arretiert...





und schon ist der kleine Modellbauer (meinereiner) zufrieden mit dem Ergebnis:

Problemchen: Wie schalte ich die Beleuchtung ferngesteuert ohne zuviel Aufwand?

Lösung: Mit einem etwas älteren Zweikanal-Schaltbaustein vom großen "C" .
Der große Vorteil (für mich) ist daß der Baustein schon etliche Jahre in der KISTE rumliegt
und jetzt endlich zu neuen Ehren gelangt.

Code:

https://www.conrad.de/de/2-kanal-tast-memory-schalter-227387.html

Hat's sich schon mal im Stapler bequem gemacht.






Die Versorgungsspannung bereits fertig verdrahtet, kommend vom Hauptschalter






Ein Kanal schaltet demnach den "Saft" an die beiden  Stepdown-Regler,
die ihrerseits dann die Beleuchtung mit Spannung/Strom versorgen.






Und der zweite Schaltkanal, den man übrigens auch als Tastfunktion mittels Programmiersteckerlein festlegen kann,
würde dann die noch nicht vorhandene Hupe aktivieren.



Bis denn dann...

So langsam wirds ja richtig voll in deinem kleinen Arbeitstier.
Sehe dir weiter begeistert und staunend zu

Gravedigger77 schrieb:....Sehe dir weiter begeistert und staunend zu

Das freut mich, Timo!

Dann wird's Dir also (noch) nicht zu langweilig hier in der ersten Reihe.
Naja, a bissl was hab' ich auch noch im Hinterkopf. Schaumer mal ob's so klappt wie ich mir das denke.

Hallo Gerhard,
Du bist mit dem Umbau gut vorangekommen, hast Deine Vorhaben gut umgesetzt.
Wünsche Dir weiterhin guten Erfolg, bin gespannt was Du noch alles umbauen wirst.

Gruß Helmut

Ist schon alles sehr geil was du aus dem "Spielzeug" gemacht hast, Gerhard!

Straßenbahner schrieb:Hallo Gerhard,
Du bist mit dem Umbau gut vorangekommen, hast Deine Vorhaben gut umgesetzt.
Wünsche Dir weiterhin guten Erfolg, bin gespannt was Du noch alles umbauen wirst.

Gruß Helmut

Danke Dir Helmut!
Tja, da bin ich auch gespannt was meine "grauen Zellen" noch so hergeben...

John-H. schrieb:Ist schon alles sehr geil was du aus dem "Spielzeug" gemacht hast, Gerhard!

Fein wenn's gefällt, John! Danke Dir!

Ich hab's Helmut schon geschrieben: Mal schau'n was mich noch so alles "anbettelt" um modifiziert zu werden.

Hier geht's gleich wieder etwas weiter mit einem gelben Dachwarnblinklicht, oder wie sowas heißt:

Hier erstmal die original Ausführung ohne Modifikationen.
Irgendwie war mir das aber alles etwas zu "durchsichtig" oder klarglasmäßig, oder so...

Guggd Ihr hier:





Ich hab' mich dann entschieden, das Blinklicht total zu verunstalten und hab' in einem Anfall von "Das-mach-ich-jetzt-einfach",
diese kleinen Begrenzungsleuchten aus dem RC-Car Bereich hergenommen und rund um das Blinklicht geklebt.










Damit sieht das ganze etwas größer und massiver aus, und die Lichtbrechung gefällt mir auch besser als bei der Klarglas-Version.

Was meint Ihr?



Naja, ist halt Geschmackssache...


Was mir jetzt noch fehlt, das ist eine stinknormale "Mööp-Mööp" Hupe, vielleicht ein bißchen schrill und aufdringlich, halt genau
richtig um auf den Stapler, der gleich um die Ecke flitzt, aufmerksam zu machen.
Aber ich kann suchen was ich will: Ich finde einfach keinen "stinknormalen" Elektronikbaustein, der so einen Sound macht.

Wißt Ihr zufällig wo ich sowas bekommen könnte? Bestimmt, oder...


Bis denn dann...

Bacardi-Joe schrieb:
Naja, ist halt Geschmackssache...

Stimmt!

Hmm, gut, ist Deine Baustelle, Dir muß es gefallen.
Ich hätte dem Original meinen Zuspruch gegeben

Naja, je länger ich mir das anschaue desto weniger gefällt mir dieses Blinklicht.

Ihr habt schon recht, John und Gunnar: Das war nix!

Ersatz ist schon bestellt und das wird dann garantiert besser aussehen... ein klein wenig Geduld noch...

Moin Gerhard

Heutzutage sind das auch keine Rundumleuchten mehr, sondern Blitzer.

Heißt, die Lampen Blitzen alle paar Sekunden 1 - 3 mal auf, je nach Bauart.

'Nabend "Sitzengebliebene"

Also, ich hoffe wenigstens daß hier noch einige Augenpaare zuschauen...

Nein, das neue Rundumdachwarnblinklicht ( ) ist noch nicht da; wird als Brief verschickt und das dauert...

Ich hab' mir fast einen Wolf gesucht um eine einigermaßen passende Hupe ausfindig zu machen, aber nix gefunden.
Halt, nicht daß ich lüge : Das hier hätte ich erwerben können:

Code:

https://www.fechtner-modellbau.de/9696/1-hupe-fuer-funktionsmodelle.-realist-ischer-hupenklang-fuer

Jaja, für 35 Euronen + Versand...
Ja hab' ich vielleicht einen Geldsch...er?? -> NÖ !



Also nehme man:


einen Miniatur-Summer vom "C"

Code:

https://www.conrad.de/de/kepo-kpmb-g2206l-k6405-miniatur-summer-geraeusch-entwicklung-75-db-spannung-6-v-dauerton-1-st-715057.html

...einen allseits bekannten Stepdown-Regler und stelle ihn auf 6V Ausgangsspannung





und löte das alles richtig zusammen; die zwei Summer parallel auf den Ausgang des Reglers





Dann verpflanzt man das Ganze noch irgendwie in den Stapler, dessen verfügbarer Platz für Einbauten immer weniger wird...







und schließt es an den freien Ausgang des 2-Kanalschalters an, dessen anderer Kanal die Beleuchtung steuert...





...und schon hat man eine nicht unbedingt schöne aber laute Hupe, damit der noch nicht vorhandene Staplerfahrer
auf sich und sein Arbeitsgerät aufmerksam machen kann.

Guggd und hört Ihr hier:



Ist zwar nicht unbedingt das Gelbe vom Ei, ist aber dafür konkurrenzlos günstig.

Moin Gerhard

Hört sich doch gut an.

Aber der Bauch vom Stapler ist wirklich ganz schön voll, so kann man

die Hebeleistung auch erhöhen.

Gut das der Strom bei mir aus der Steckdose kommt

Der Boss schrieb:Moin Gerhard

Hört sich doch gut an.

Aber der Bauch vom Stapler ist wirklich ganz schön voll, so kann man

die Hebeleistung auch erhöhen.

Na ich weiß ja nicht, Wolle...
Wenn ich einen vollen Bauch habe dann verringert sich meine Hebeleistung immer!

Der Rentner schrieb:Gut das der Strom bei mir aus der Steckdose kommt

Ja, das wär' schon eine Idee, Reinhard!
Aber stell' Dir mal DAS Verlängerungskabel zum Gabelstapler vor!

Ich rede nicht von dir, sondern  von deinen Stapler.

Ne aber nun, Spaß beiseite, bin echt auf das Endprodukt gespannt.

Bacardi-Joe schrieb:

Der Rentner schrieb:Gut das der Strom bei mir aus der Steckdose kommt

Ja, das wär' schon eine Idee, Reinhard!
Aber stell' Dir mal DAS Verlängerungskabel zum Gabelstapler vor!

Ach was ..... Mediamarkt hat doch W-Lan Kabel
