Saturn V Startrampe LUT (Launch Umbilical Tower) (Abgebrochen)

Moin zusammen

Raketen...Weltraum usw. begleiten mich ja schon seit dem ersten Mercury Start. Ich habe als Jugendlicher alles von Revell über die Raumfahrt gekauft und gebaut, was ich mir leisten konnte (Raketen oder Saturn V lagen weit über meiner Taschengeldgrenze). Ok.....mehr leisten kann ich mir jetzt auch noch nicht, (oder als Rentner nicht mehr).....aber ich kann es in Karton bauen
Zu meinem 65. Geburtstag habe ich 1.4 kg Papier bekommen. Den Crawler und das LUT ( Mobil Launcher Platform ) beides von Educraftdiversions, also die Versionen mit wenig Teilen, und so will ich es auch, denn was nützen mir ca 60 Tausend Teile, wenn ich dann nie fertig werde (werde mit dieser Version schon Schwierigkeiten bekommen schätze ich).
Dazu kommt dann noch die Saturn V, es wird eine Mischung aus Greelt`s und Ton`s Downloadversionen werden und zusätzlich nochmal um die 50 ausgedruckte Blätter sein. Die Startrampe des Space Shuttles (welches genau wie die Falken Heavy und die Saturn V vom Startcomplex 39A abflogen) habe ich mir selbst noch dazu gekauft. Also insg. 4-5 Kilo Papier....für mich werden das ca 3-4 Jahre Bauzeit sein, incl. diversen Zwischenprojekten, denn sonst stehe ich das nicht durch.

Mit den Worten ging es erfreut los, was daraus geworden ist....hab ich ja schon gesagt, versenkt in den Fluten

Rainer hat bei seiner Noppenstenrakete viel Infos dazu geliefert, das wertet einen Bericht gewaltig auf, ich mache es aber trotzem nicht. Wer sich damit schon beschäftigt hat, kennt es, wer nicht, kann alleine auf der Nasa Seite hunderte Seiten lesen. Ich befasse mich hier ausschließlich mit dem Bau selbst, das reicht mir auch...............



So sollte es mal werden incl Beleuchtung, und wäre mein Traum gewesen
alle Bilder die ich vom Original hier poste, sind von der Nasa (Project Apollo Archive) und für private Zwecke freigegeben.

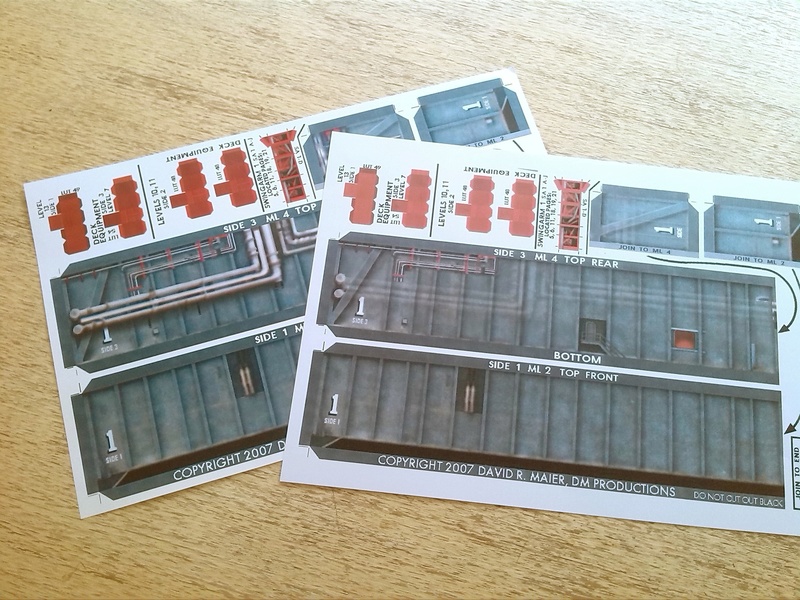

Ich selbst bin mit den Bögen ganz zufrieden, hatte ich doch schlimmeres erwartet, was man bisher so gehört hatte. Das war`s erstmal so weit. Es wird ein Langzeitprojekt werden und Näheres dazu noch in den nächsten Posts....oder wenn es soweit ist.

Ach ja, eines noch....
Es wird ja viel darüber geredet, dass an diesen Bögen viel...oder so gut wie nichts stimmt. Macht mir nichts aus, es wird kein Scale Modell, ich baue so wie der Bogen es vor gibt, allerdings werde ich das eine oder andere ein wenig "verfeinern"..... optisch ein wenig gefälliger machen.
Es wird auch viel geredet, dass am Bogen selbst verschiedenes nicht passt. Ich habe diese Fehler wieder mal nicht gefunden. Vielleicht sollte man verschiedene Teile nicht auf dem Kopf stehen einbauen, dort wo man das Papier zu rollen formen soll das auch machen, und nicht als Flachmaterial einbauen, und das wichtigste...nach der Beschreibung gehen, dann passt auch alles

Auf gehts.......

Moin Helmut

Bin gespannt auf deine ersten Bilder.

Hier die erste Frage.

Was nimmt ihr Papiermodellbauer für eure Modelle für Papier?

Ist das ganz normales Papier oder ist es dicker ?

Moin Wolle,
es ist bisschen dicker, spezieller Karton für Tintenstrahler und Laser. Gibt es in verschiedenen Qualitäten und Gramm. Ich verwende in der Regel 160 und 180 Gramm Karton.
Aber natürlich nur wenn man selbst Druckt, ein Kaufbogen ist ja schon auf dem richtigen Karton gedruckt.
Je nachdem was man Baut, muss natürlich dann noch mit dickerem Karton versteift werden. Graukarton oder Finnpappe (Bierdeckel).

Moin Moin Helmut,

Da bin ich natürlich auch bei.

Den LUT aus Klemmbausteinen werde ich erst einmal nicht bauen.
Warum? Das könnt ihr in meinem BB nachlesen.
Das gehört hier nicht her.

https://www.der-lustige-modellbauer.com/t34377p25-saturn-v-aus-noppenbausteinen#830299

Ich bin gespannt, wie es weitergeht und nehme gleich mal in der ersten Reihe Platz.
Wie du habe ich auch als kleiner Junge schon alles über Raumfahrt und Raketen in mich hinein gefressen.
Es wurde neben der Schifffahrt mein zweites Hobby.
Das erste, woran ich mich noch deutlich erinnere, ist 1968 die Mondumkreisung von Apollo 8.

Gruß
Alex

Wie schön, Helmut, dass ich diesen BB noch einmal in anderer Form zu sehen und zu lesen bekomme! Obwohl ich bei meinen Lokomotivprojekten ja auch ganz schön getüftelt habe - an solch ein Teil würde ich mich wohl nicht mehr wagen. Schade, dass alles dann auch noch den Fluten zum Opfer fiel... Umso mehr werde ich diesen BB genießen! Mehr ist halt nicht geblieben außer Erinnerungen und Fotos. Trotzdem deutlich besser als nichts!

Beste Grüße Michael (maxl)

Rainer, Alex und Michael

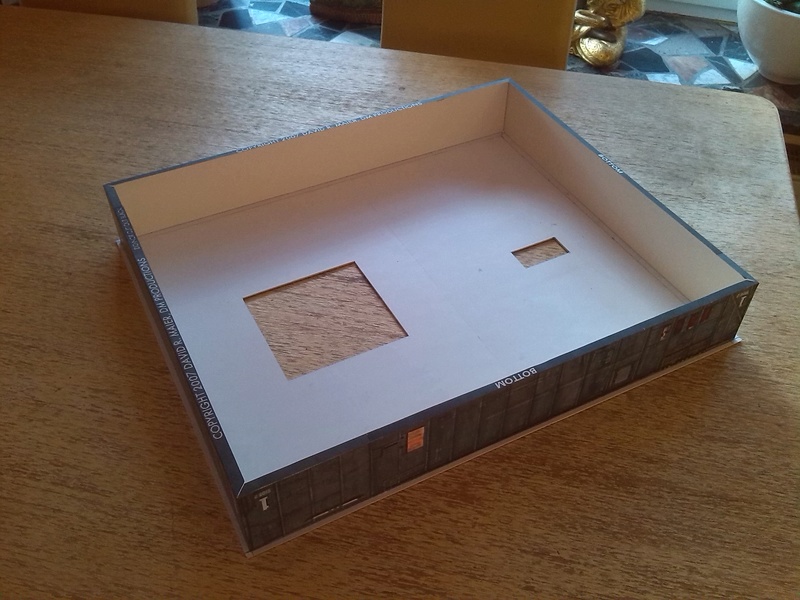

Los geht´s mit der Plattform. Ich habe die Teile dafür auf, ich glaube 2.5 oder 3mm Finnpappe aufgeklebt, aus denen eigentlich mal ein historisches Schiff werden sollte.



dabei habe ich vorher die Seitenteile eingescannt, und verschiedene Rohrleitungen wegretuschiert, da ich an der Stelle  wirklich Rohre verlegen wollte.



verstärkt wurde das ganze dann noch mit Depron Platten, von denen ich noch massenhaft von meinem "Depronflugmodelbau" habe.
So werden endlich mal die ganzen Lagerbestände aufgearbeitet

Ich bin auch mit dabei und freue mich, dass Du Dich doch zu dem Bericht entschlossen hast!

Bin auch dabei, und werde wieder staunen was man aus Papier alles bauen,
und es am Ende auch stabil ist.

Sieht ja schon mal großartig aus

Peter, John und Timo, freut mich euch hier zu sehen

@John, Papier und Karton ist stabiler als man denkt. Gibt ja auch komplette Möbelgarnituren davon
Aber so stabil, dass es ein herunter fallendes Buch aushält, ist es auch wieder nicht. Was meine Startrampe (und ich) zwischendurch schmerzhaft feststellen mussten.

Wow, da muß ich auch zugucken. Der Vorteil von Karton is das man sich des einscannen und wieder ausdrucken kann wenn was schief geht

Na dann herzlich willkommen Bianca
Ohne Sicherheitsscan könnte ich gar kein Modell mehr bauen, weil ich jedes zweite nochmal bauen muss, wenn reicht

weiter geht´s....



erst wollte ich diese Rippen aus Evergreen Profilen machen, und grau lackieren. Aber die sahen ausm als ob sie nicht dazu gehören würden. Also nochmal drucken, und 2mm Streifen schneiden....so paßt es dann.

Sieht sehr detailiert aus

Moin zusammen, so sehr detailliert ist das gar nicht Bianca, das kommt eher vom  Foto (unscharf) das da auf die Bauteile projiziert ist.

nächste Arbeit, einfachen, schnellen Probebau wie es sein soll.......
da es ja nur ein "Beiwerk" für die Saturn sein soll, ist alles sehr einfach gehalten. Gefällt mir so aber nicht ganz



Die Treppen sind "Rutschbahnen", das Geländer innen am Aufzugsschacht aufgedruckt und auch nur für die ersten 3 Etagen im Bogen.......da muss geändert werden

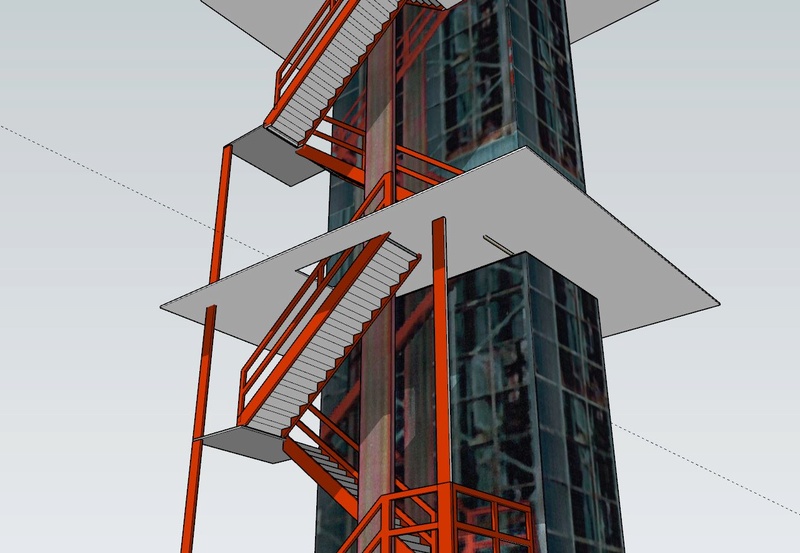

die Treppen und auch der Kabelschacht, der innerhalb der Wendeltreppe verläuft, wir wegretuschiert.

dann 3D Arbeit...wieder mal......Vorarbeit leisten.

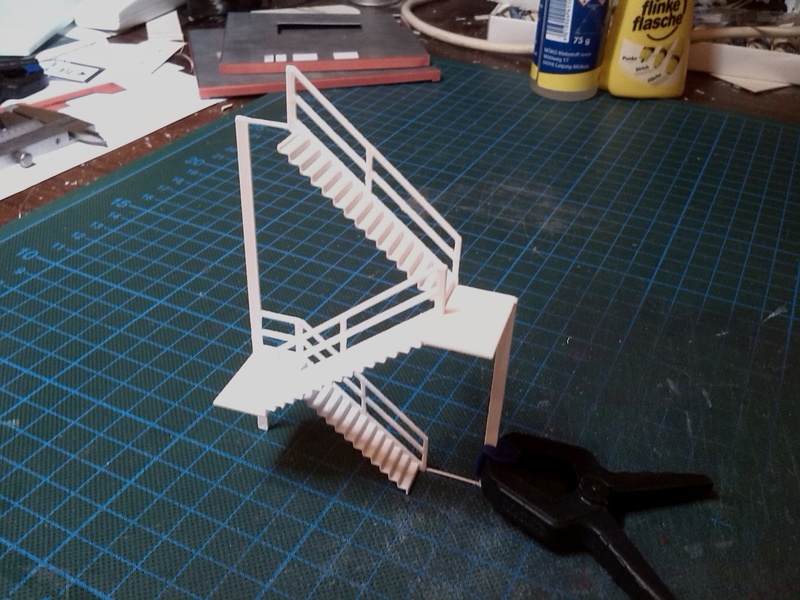

die Treppen für den FDM Drucker zu zeichnen, und auch der Druck hatten es in sich, denn sie bestehen teilweise eigentlich nur aus dem ersten und zweiten Layer, und der muss halten, sauber sein und passen. Also damals meinen ältesten 3D Drucker, der schon halb am zerfallen war, aus dem Keller holen und entstauben (der neuere wurde für was anderes gebraucht).
Mit Heißkleber bisschen stabilisiert damit er nicht zerfällt (meine ich wörtlich) und Probedruck.

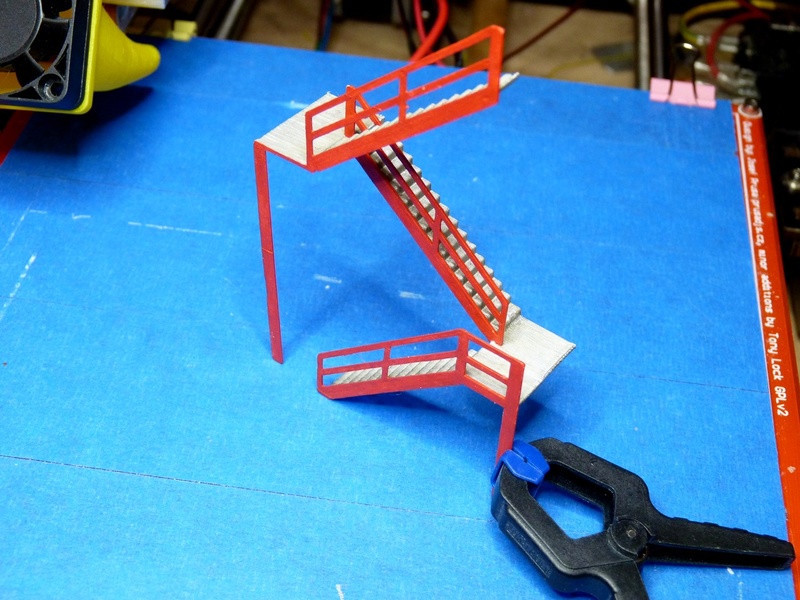

schaut für den ersten Versuch nicht mal so übel aus
allerdings stelle ich für so Teile jetzt keine großen Ansprüche, so sahen sie halt nach dem Start aus

Hallo Helmut,

klasse! Das war ein reiner Zweckbau, der sah auch vor den Starts nicht gerade schön aus

Viele Grüße
Dieter

genau Dieter, so schlecht wie der von vornherein aussah, kann ich den gar nicht bauen

die unteren Etagen bisschen genauer und besser machen, beim Rest zählt dann der Gesamteindruck.
( hätte gezählt  )
tut mir schon gewaltig weh................und werde jetzt auch sehr an das ganze Projekt erinnert, aber auch an schöne Details

Sehr schön was heute alles möglich ist,
der 3D Druck unterstützt wirklich alle Bereiche des Modellbaus.

John-H. schrieb:Sehr schön was heute alles möglich ist,
der 3D Druck unterstützt wirklich alle Bereiche des Modellbaus.

naja, er druckt halt was man zeichnet, egal was. Darum ist ja eigentlich der Weg, erstmal die Programme lernen, bevor man das Teil kauft (oder eben gleich wenn  man hat), und nicht nur Sachen wo runter laden, die andere gezeichnet haben.
Ich habe viele Jahre diese Sachen (CNC/CAD) Schülern und auch in der Volkshochschule für Umschüler (Arbeitsamt) beigebracht. Und da kam mir keiner an die Maschine, bevor er sie auch fachgerecht bedienen konnte.
Heute ist das anders.......

Da muß ich dir zustimmen Helmut.
Es ist auch ein Grund warum so ein Teil bei mir noch immer nicht steht,
abgesehen von dem finanziellen Aufwand.
Ich kann CAD einfach nicht, und mir nur vorgefertigte Vorlagen runter zuladen, das ist nicht mein Ding.
Da könnte ich auch zig andere Leute mit dem Druck beauftragen und muß so eine
Maschine nicht selbst zu stehen haben.

Moin zusammen, weiter und geht´s



dir Stufen und "Zwischenetagen habe ich in der schlechtesten Auflösung gedruckt, schaut zwar im Rohzustand nicht so toll aus, aber nach bepinseln mit Metallic Alu?, weiß nicht mehr, und ein wenig dunkler in den Vertiefungen, schaut es dann fast aus wie so Riffelblech, und besser als wenn glatt wäre.

Ich find die richtig klasse
Und freu mich schon sie in Position zu sehen

Moin Moin,
schade das es den Turm nicht mehr gibt.
Aber trotzdem interessant zuzusehen.

Timo, Rainer und alle Liker

@Rainer, ja, aber ich hatte nach der Flut noch einige vielleicht noch "brauchbare" Teile einfach weggeschnitten und mal in Schachtel. Wenn ich nicht auch so schon zu viel Arbeit hätte.....

natürlich muss jede der ersten drei Etagen eine andere Treppe habe...war ja klar, also weiter Zeichnen und drucken

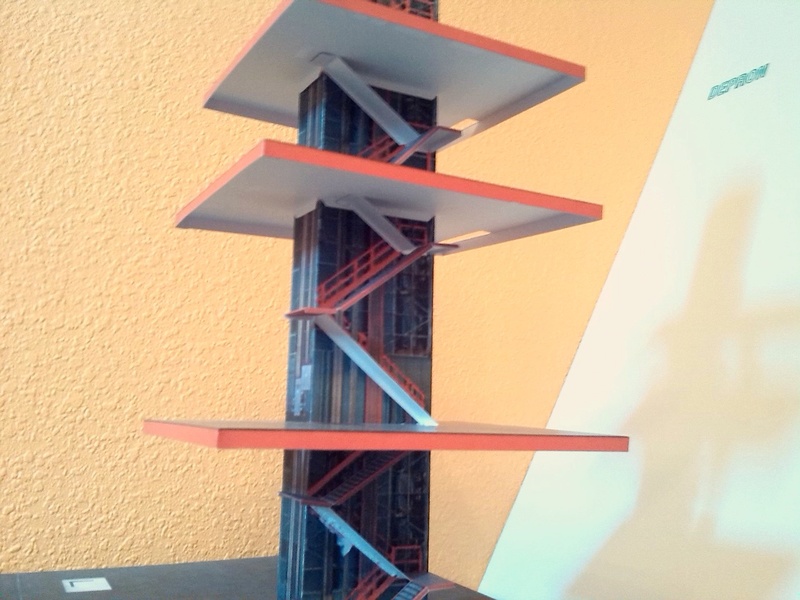

als nächstes die Plattformen, entgegen dem Bogen habe ich die Oberseite nochmal kopiert, und als Fleißarbeit T-Träger mit eigezogen. Ist nicht Scale aber schaut besser aus als gar nix.

Gute Idee mit den T-Trägern,
das wertet die Plattform schon ganz schön auf!
