Herpa Wrecker Abschleppdienst Massstab 1:87 ferngesteuert

Hallo zusammen,
ich möchte Euch gerne mein aktuelles Projekt vorstellen: ich habe Euch ja schon mal meine Mikromodelle vorgestellt und versuche mich jetzt an diesem Abschleppfahrzeug von Herpa im Masstab 1:87. Ich möchte dieses Modell gerne bis November fertigstellen, da ich hoffe, dann in Bremen auf der Modellbaumesse wieder die Mikromodellbauer zu treffen.



Ich will versuchen, dieses Modell auch mit den nötigen Funktionen auszurüsten. Ich habe bereits im März in Sinsheim das gleiche Modell in blau und voll funtionsfähig gesehen. Man kann es auch im Forum der Mikromodellbauer finden. Das ist also beileibe keine Premiere.



Hier sieht man neben dem Modell einen Teil der nötigen Teile. In der oberen Reihe von links Ministecker und ein Schalter. Dann ein Linearservo (ich habe mich später doch noch für einen anderen entschieden). Dann die Lenkachsen (die habe ich schon vor längerer Zeit mal gebaut, deshalb habe ich dazu keinen Baubericht). Das nächste sind drei Kleine Getriebemotoren mit unterschiedlicher Übersetztung für den Antrieb und die Funktion der Abschleppgabel. Unten ein JST-Mini-Empfänger mit 40Mhz, ein Lipo-Akku, ein Quarz und rechts zwei Schalttinys für Lichtfunktionen (die erkläre ich später noch). Was noch fehlt, ist der Fahrregler und diverses Messingmaterial nebst Schrauben und Muttern etc.



Hier sieht man das Servo, welches ich dann entgültig einbauen will. Außerdem noch Zahnräder und eine Schnecke für den Antrieb.





für den Antrieb habe ich einen Rahmen gelötet, welcher die zwei Antriebsachsen sowie zwei Schnecken auf einer Welle zusammenhält, welche wiederum mit einem Getriebemotor mit einer Übersetzung von 1:64 verbunden wird. Dies hat michbereits einen Motor gekostet, weil ich versucht habe die Kunststoffwelle des Getriebemotors mit der Antriebswelle mit Sekundenkleber zu verbinden und der mir leichtsinnigerweise in das Geriebe gelaufen ist. Das wars dann mit dem Motor.



Hier nochmal ein Bild der Motor-Antriebseinheit von der Seite.



Hier habe ich mal probeweise die Antriebseinheit auf dem Chassis platziert und dahinter mal den Forumswürfel zum Vergleich.



Für den Bau des Antriebsrahmens hatte ich mir vorher eine Lötlehre aus kräftigem Karton geschnitten. Damit habe ich bisher gute Erfahrungen gemacht.

Das war es erst mal für heute. Ich hoffe, dass ich am Wochenende mehr davon zeigen kann.

Grüße
Frank

Hallo Frank,
da nehme ich doch mal in der ersten Reihe Platz und schaue Dir bei dem Vorhaben zu.

Ohje ... ... wo ist meine Brille!

Na dann, Frank ... Du mußt gute Augen und ruhige Finger haben!

Ähm ... die dazu gehörende Fernbedienung ... wird die auch so winzig?

Gruß - Jörg -

Hallo Frank,

Sehr interessant. Besonders der Einbau der Motoren interessiert mich.
Ich vermute du hast jetzt einfach den Wellenausgang eckig geschliffen
und nicht mehr verklebt, sodaß der Motor gut gesichert werden muß
gegen verrutschen.

Da setze ich mich mal in der ersten Reihe dazu, Frank,
echt Wahnsinn was du so mit der Microelektronik zauberst, deine ruhigen Finger möchte ich haben

Hallo Frank,


das ist schon echt Spitzenklaase was Du da machst.
Ich werde Dir Virtuell über die Schulter schauen

Gruß Tom

Das ist eine sehr interessante Sache. Erinnert mich irgendwie an die RC-Feuerwehren vom Gerrit Braun.

Hallo Frank, ich glaube das wird echt eng im dem Wrecker!

Ich bin gespannt wie es weiter geht!

@ Jörg, du hast recht Gerrit Braun läßt grüßen,
der ist auch ein wahrer Künstler!

Hallo Frank,

na da setze ich mich auch mal dazu!

Hallo zusammen,
freut mich, dass es Euch interressiert. Also wie gesagt, das hat schon mal einer gebaut. Deshalb denke ich, dass muss funktionieren. Ich werde auf jeden Fall noch Bilder von der Mechanik zeigen. Die Technik habe ich mir von den Mikromodellbauern abgeschaut.
Gerrit Braun halte ich auch für einen Künstler, wobei er beim Bau seines Flughafens die Sachen mit den Mikromodellen m.E. bei weitem übertroffen hat.
@ Jörg: die Funke ist natürlich normaler Standart.
@ Norbert: die Welle habe ich jetzt durch einfaches vorsichtiges Quetschen fixiert. Das funktioniert einwandfrei.

Grüße
Frank

Das ist ein schoenes Modell Frank
Da werde ich auch mal Platz nehmen

Hallo zusammen,
jetzt möchte ich mal meinen Bericht ein wenig fortsetzen.



Für die beiden gelenkten Vorderachsen habe ich die Mechanik ebenfalls aus Messung aufgebaut. Für gute Laufeigenschaften habe ich die Achsen mit Kugellagern bestückt. Mit Hilfe von passend abgestochenen Messingringen habe ich diese dann in die Felgen eingefügt. Die Reifen des Fahrzeugs müssen für ausreichenden Grip aus Gummi sein wie beim Faller-Carsystem. Die Originalreifen des Modells gehen da nicht.



Eigentlich wollte ich das Originalchassis verwenden, stellte dann aber fest, das dieses für die Fixierung sowohl der Lenkungen als auch des Antriebs ungünstig ist.





Die Vorderachsen wurden dann pendelnd gelagert, damit das Fahrzeug später optimale Bodenberührung bekommt.



Nach Fixierung des Hinteradgetriebes habe ich den Motor im Rahmen mit einer kleinen Messingwanne aufgehängt.



Hier kann man das eingeklebte Lenkservo sehen.



Hier nochmal das Ganze von der Seite.

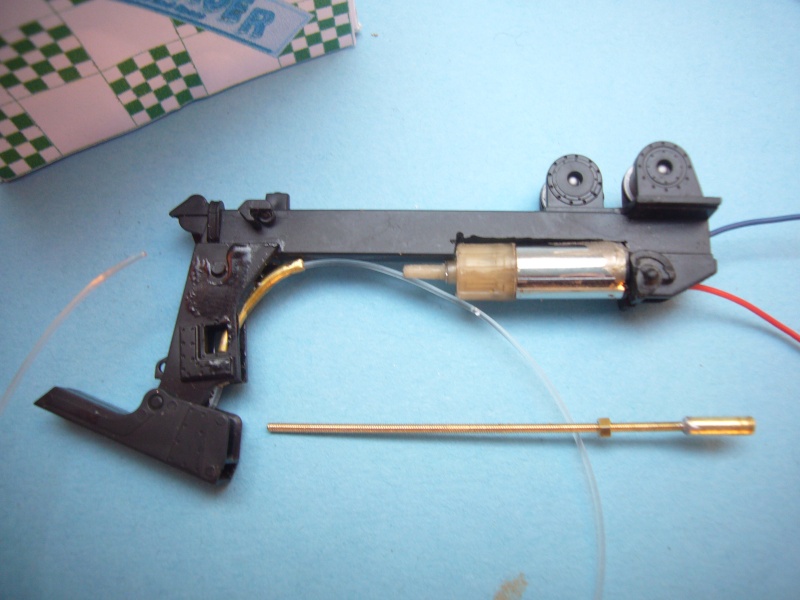

Hier habe ich mal Probeweise die Mechanik aufgebaut ,wie sie den Arm am Kranausleger bewegen soll: der Motor soll über eine Gewindestange einen Nylonfaden vor und zurück bewegen. Der Nylonfaden wird nach dem Prinzip eines Bowdenzugs in dem Messingrohr umgelenkt. Speziell diese Technik habe ich mir von dem Vorgängermodell abgeschaut. Daher weiß ich, dass das auch funktioniert.
