EMW - Dampflok ähnl. 99 4602 in 1/45 auf Basis MagicTrain = 0e Baubericht

Hallo zusammen und "Willkommen" zu einem neuen Baubericht von mir. Im "kleinen" Lager befinden sich ja inzwischen wieder "viel zu viele" Sachen - da "muss" doch mal was "abgebaut" werden. Meine Wahl fiel auf den Messing-Umbausatz von EMW. der die Dampflok 99 4602 zum Vorbild hat. Eine kleine typische Lok von Lenz, die zu "Lebzeiten" auf Rügen fuhr. Nun - kein Grund, das die KFE nicht auch solch ein Exemplar hat.

Zum Bausatz - der Käufer enthält mehrere Tüten mit vorentgrateten Messingteilen und einer Teileliste mit Fotos von gebauten Loks



Als Teilespender (Fahrwerk und ein paar Teile vom Kessel) wird die "Billy" von Fleischmann aus der Magic-Train Serie dienen (dazu noch ein paar Teile aus der Modellbahn Manufactur Crottendorf)



Einfach mal die Bauteile - in den Tüten zusammengefasst gem. der Bauabschnitte:













Feine, schöne Gravuren - zum Teil auch angeäzte Knickkanten. Dann kann es ja "losgehen"...

Wie sangen Depeche Mode so schön?
"Let me see you stripped"

Die MT-Lok wird zerlegt - inzwischen mach ich das "im Schlaf"..





Die Bauteile für Bauabschnitt 1 "Rahmen" mal zusammengelegt



Und am Fahrwerk der "Billy" noch ein bischen rumgeschliffen - der Messingrahmen muss natürlich kpl. plan aufliegen



Nun gehts weiter - und Ihr seid (wenn Ihr wollt) "live" dabei. Nicht vergessen möchte ich den Service von Herrn Ehlebracht, der mir inzwischen per Email schon einige Fragen beantworten konnte, die im Vorfeld entstanden bei mir. Danke nochmal auf diesem Wege auch!

wird wohl ein interessanter Baubericht Frank, bei der Verarbeitung dieser feinen Messingteile schaue ich gerne zu, beim "Schlachten" schau ich halt weg (ist ja wohl auch schon vorbei).

Hallo Frank,

na, da setze ich mich doch gleich in die erste Reihe und bin dabei.
Sowas finde ich immer wieder spannend.

Herzliche Grüße

Steffen

Moin Frank, na da bin ich schon auch dabei. Bin echt gespannt was daraus wird.

Danke euch!
@Helmut - ich bin auch gespannt Ich hoffe, ein kleiner grün-schwarzer B-Kuppler
@Michael... hmm... dann mache ich mal kurz keine Fotos, ich muss das Fahrwerk noch kpl. mit Getriebe zerlegen, um die Kupplungsdeichseln auszubauen - an der Stelle kommen später M2 Schrauben durch, um den Aufbau zu sichern..
@Steffen - Auch Dir: willkommen, aber ob es ein SO gute Modell wie bei Dir wird, wage ich zu bezweifeln. Sollen ja "Einsatzfahrzeuge werden im "harten" Spielbetrieb. Ich habe vorhin schon überlegt, wo meine Kadee-Kupplungen hinkommen - denn mit Bosna oder Ketten fahre ich nicht.. das möchte ich meinen Nerven (und Augen) nicht zumuten

Und ich reihe mich auch schnell noch ein, Frank, bevor das Gedränge zu groß wird! Bin schon sehr gespannt. Die Messingteile sehen verdammt vielversprechend aus!

Beste Grüße Michael (maxl)

Hoffe es ist noch ein Platz in der ersten Reihe frei, Frank.
Bin gespannt wie die Lok nachher bei dir aussieht

Moin zusammen

da hier erstmal bisschen Ruhe eingekehrt ist, klinke ich mich mal (in Absprache und Hilfe von Frank) ein wenig mit ein,
Und zwar will ich (wir), ein paar Teile für die Messinglok in einer anderen Bauweise herstellen.
Nein....ich baue nicht den Bausatz nach, ich lasse mir nur ein paar wichtige Aussenmaße geben, der Rest wird vollkommen nach Skizzen, oder eben wie immer, nach Bildern aus dem Netzt gemacht.

Der erste Versuch war das Fahrerhaus in Karton zu machen.



nach einem Abgleich mit Originalfotos merkte ich schon, dass da für die MT verschiedene Sachen "sehr stark" angepasst wurden. So ist zB der Kessel bedeutend länger als beim Original. Gefällt mir gar nicht und ich bin überzeugt, dass sich das auch anders lösen würde. Allerdings wäre das dann ein größerer Eingriff in das Chassis der MT.
Aber das ist ja ein Umbausatz..........meiner nicht

Moin zusammen

als nächstes die Zeichnung in Einzelteile zerlegen,



für den Laser vorbereiten und Lasern





der Rest ist dann fast wie Klemmbausteine





hier sieht man mal wie klein das Teil doch im Verhältniss zu einer H0 Lok ist. (Pirling Preußische S3)

Fast wie Klemmbausteine, Helmut? Das gefällt mir! Wenn die Vorarbeit am PC nicht wäre (für mich ein Buch mit sieben Siegeln...) könnte ich mich mit der Präzision und Sauberkeit der gelaserten Teile gut anfreunden!

Beste Grüße Michael (maxl)

maxl schrieb: Das gefällt mir! Wenn die Vorarbeit am PC nicht wäre (für mich ein Buch mit sieben Siegeln...) könnte ich mich mit der Präzision und Sauberkeit der gelaserten Teile gut anfreunden!
Beste Grüße Michael (maxl)

Ja Michael, das Lasern an sich könnte ich dir (incl Programm) in kürzester Zeit bei bringen, nur das Zeichnen ist da schon zeitintensiver. Obwohl ich mein Leben lang damit zu tun hatte, tue ich mich mit den neuen Programmen doch ein bisschen schwer. Hatte lange Leerlaufzeit, und genau in der Zeit hat sich so viel getan in dieser Richtung, dass ich es so gut wie neu lernen ist.
Mache es trotzdem, hält den Kopf fit............ auch wenn manchmal

Schon einmal geschrieben: DEINE Lok gefällt mir wirklich gut! Wenn ich endlich mal den "Knoten" mit der Fahrzeugkupplung gelöst habe (an die Mitleser: EMW will die Lok mit echter Bosna-Kupplung fahren lassen, aber ich habe ja an allen Fahrzeugen eine Kadee), bin ich mal gespannt, wie die beiden Loks nebeneinander wirken

hi Frank, dann löse mal den Knoten, damit es weiter geht, und solang halte ich die Stellung hier

weiter geht es mit dem nächsten Versuch.......§D Druck, aber nicht so wie für die Figurenmaler, sondern ichmache mir einen Bausatz ala Fallerhäuschen

gedruckt wird mit Standartdüse 0.4mm und einer Layerhöhe von 0.2 mm, also das schlechteste und das noch auf einem 80.- Holzklasse Drucker.









auch brauchbar wie ich finde..oder?

wünsche schönes Wochenende

Moin zusammen, meinen treuen Likern

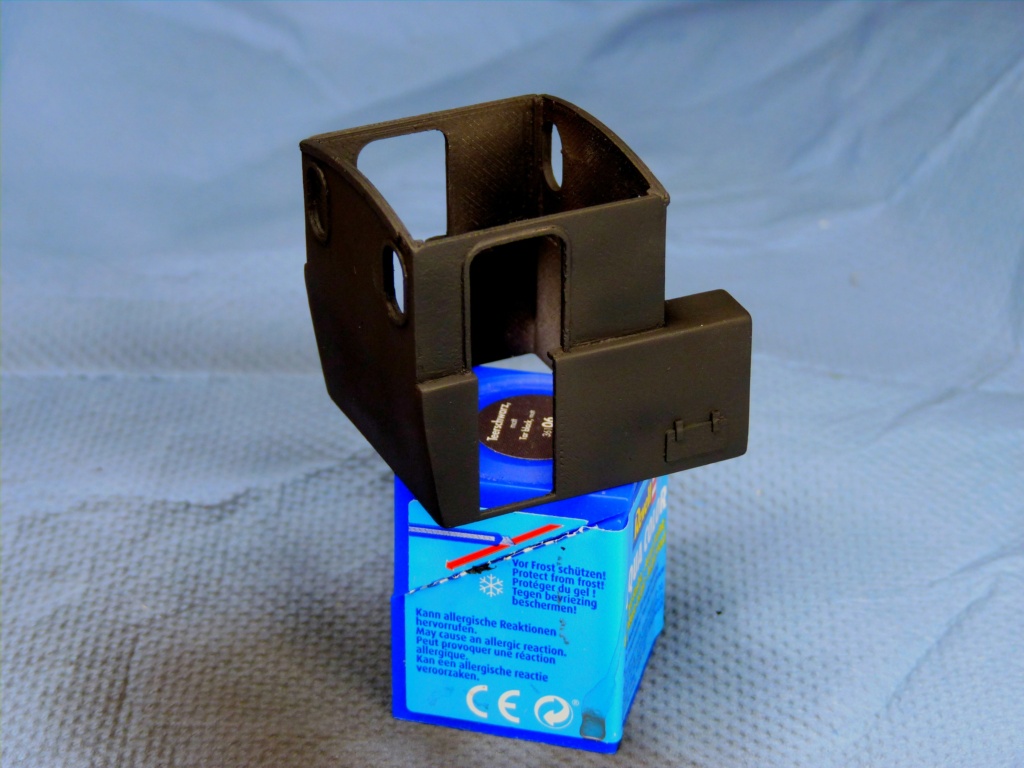

dachte ich gebe dem Teil auch mal bisschen Farbe. Also ab in die Lackiererei, die Lackierausrüstung in Betrieb nehmen....
Das heißt bei mir, auf meinen halben Quadratmeter Bastelbereich eine Küchenkrepp legen, den Kompressor und die Pistole aus dem Schrank holen, alte Dose Aquacolor Teerschwarz öffnen, die kautschukzähe Masse mit bisschen Wasser auf rühren, dann so halben Fingerhut voll schwarz gefärbtes Wasser in die Pistole und dann......wie sagt Frank? bisschen drüber streicheln









passt, mag keine neu aussehende Lok.....

Gut "gestreichelt", Helmut! Saubere Arbeit! Ein frisch lackiertes Teil "hat was"... Für mich ist es purer Genuss. Ich könnte das fertige Teil stundenlang anschauen!

Beste Grüße Michael (maxl)

Helmut_Z schrieb:auch brauchbar wie ich finde..oder?

Brauchbar?  Aaalter, leichter Hang zum Understatement Helmut?  Würde sagen, beste Grundlage für das Projekt

Hallo Helmut, hallo Frank,

leider erst jetzt gesehen, aber ich setze mich mal dazu...

Mein Problem ist das ich mit fertigen Modellen nichts anfangen kann (ausser die fahren, fliegen oder bewegensich auf irgendeiner Weise ist halt so. Vielleicht mache ich auch deshalb vieles nur als Probeteil, oder Studie,ob und wie es herstellbar ist.

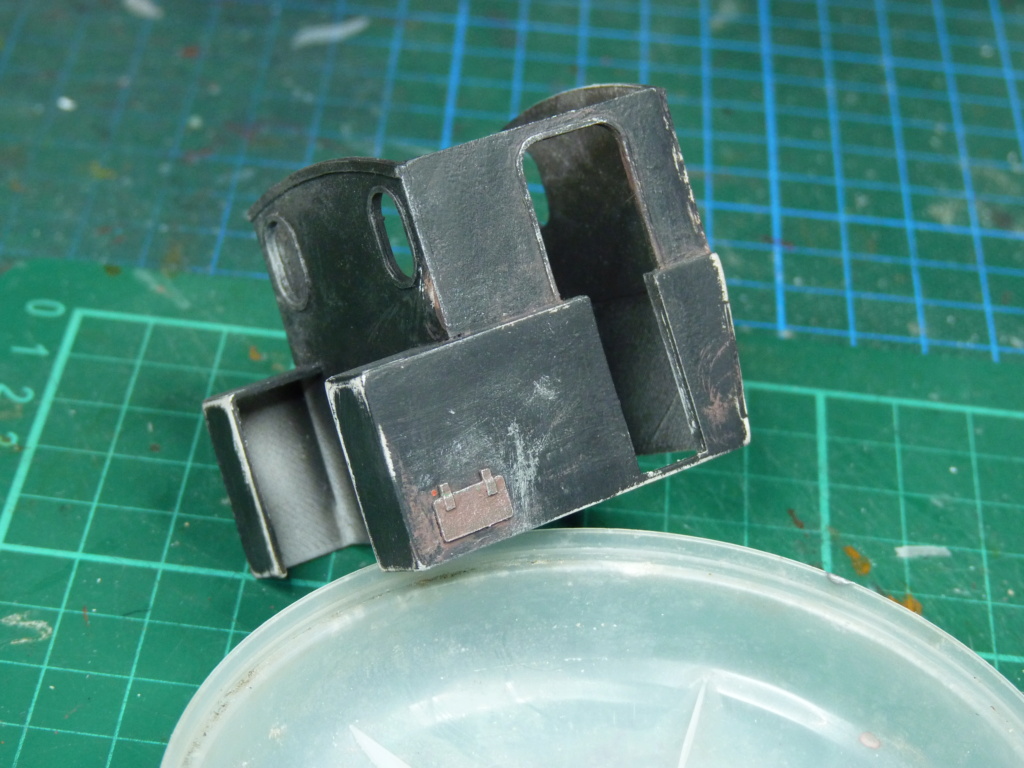

So jetzt auch mit dem Fahrerhaus. Hab mir für mein Asendorf auch im Hintergrund einen Schrottplatz oder Werkstatt vorgestellt (ach ja, ich plane gerne) damit nicht so leer wird. Also müssen da ja auch paar "Schrottteile" hin, und da ich sowas noch nicht gemacht habe......
Das Fahrerhaus bietet sich an, da jetzt ein wenig darauf rum zu malen, spritzen und kratzen. Mal sehen, was für Aktion welches Ergebnis bringt.











so Frank, ich mache jetzt Pause und du bist erst mal wieder am Zug

Also ich find' das toll, was Dein Laser und der 80.- Holzklasse Drucker
da zustandebruzzeln und -wursteln können, Helmut!


Bin auch schon auf weitere Fortschritte gespannt ...
Viel Freude und Erfolg weiterhin beim Modellieren und Werkeln!


Gruß - Jörg -

Werde es versuchen Helmut! Ich teste seit gestern an einen kleinen Einsatz an der Frontpufferbohle, dann kann es endlich losgehen... würde die Kleine auch endlich in Betrieb nehmen..

Es eilt ja nicht Frank, lass dir Zeit und mache es anständig.

Genau das, was du jetzt machst, Helmut, würde ich mich nie trauen! Bin sehr gespannt!

Beste Grüße Michael (maxl)

Moin zusammen

Maxl schrieb: würde ich mich nie trauen

@Michael, ich würde mich das auch nicht bei einem guten gekauften Modell. Bei dem hier, das zum Schluss in die "Restekiste" kommt, spielt das keine Rolle. Falls ich kaputt mache, drucke ich eben ein neues.....

Jörg schrieb:Also ich find' das toll, was Dein Laser und der 80.- Holzklasse Drucker
da zustandebruzzeln und -wursteln können, Helmut!
Bin auch schon auf weitere Fortschritte gespannt ...
Viel Freude und Erfolg weiterhin beim Modellieren und Werkeln!
Gruß - Jörg -

Danke Jörg, der Laser ist ja auch aus einem alten, kaputten 3D Drucker gebaut (zum wegschmeissen) und hat mir nur den Laserkopf gekostet.
Gute Teile machen nicht die teuren Maschinchen, sondern derjenige der sie bedient und die richtigen Einstellungen macht.
Ich muss aber gestehen, dass es mich immer mehr zum virtuellen zieht. basteln lasse ich aber bestimmt nicht sein,
